取样技术协议
管道采样器技术协议
管道采样器技术协议1. 引言本文档旨在规范管道采样器（以下简称“采样器”）的使用和维护，并为相关操作提供技术支持和指导。
采样器是一种用于在管道输送系统中取样的设备，用于获取管道内流体的物理和化学特性。
本协议的目的是确保管道采样器的准确性、可靠性和安全性，以保障采样结果的准确性和数据的有效性。
2. 术语和定义•采样器：指用于在管道输送系统中取样的设备。
•管道：指输送流体的通道。
•流体：指采样器中流动的液体或气体。
3. 使用环境采样器可用于各种行业的管道输送系统，包括但不限于化工、石油、天然气和水处理等。
在使用采样器时，应注意以下要求：•采样器的使用环境应满足安全、清洁和无腐蚀性的要求。
•采样器应根据管道输送系统的特性选择合适材质和规格。
•采样器使用前应对设备进行检查，并确保无任何异常情况。
4. 采样器的操作流程采样器的操作流程如下：1.准备工作：–检查采样器的外观和连接件是否完好。
–清洁管道周围的环境，确保无杂质和污染物。
–检查管道输送系统的流量和压力是否稳定。
2.安装采样器：–根据管道输送系统的要求和采样点的位置，选择合适的安装方式和固定方式。
–采样器的连接应牢固可靠，避免任何泄漏。
3.采集样品：–打开采样器的取样阀门，使流体进入采样器。
–根据采样要求，选择合适的取样时间和流量。
–在采样过程中，注意观察流体的状态和变化，记录相关数据。
4.关闭采样器：–关闭采样器的取样阀门，停止流体进入采样器。
–清洗采样器的内部和外部，确保无残留物和污染物。
–卸下采样器并妥善保管。
5. 采样器的维护和保养为确保采样器的长期稳定运行和准确采样，应定期进行维护和保养操作。
以下是采样器的维护要点：•定期检查采样器的外观和连接件，确保无任何异常情况和泄漏。
•清洗采样器的内部和外部，确保无残留物和污染物。
•定期校准采样器的取样阀门和流量计，以确保其准确性。
•更换采样器的耗材和易损件，以保证其正常工作。
6. 安全注意事项在操作采样器时，应遵守以下安全注意事项：•在操作采样器之前，确保已了解并掌握相关操作指南和安全规程。

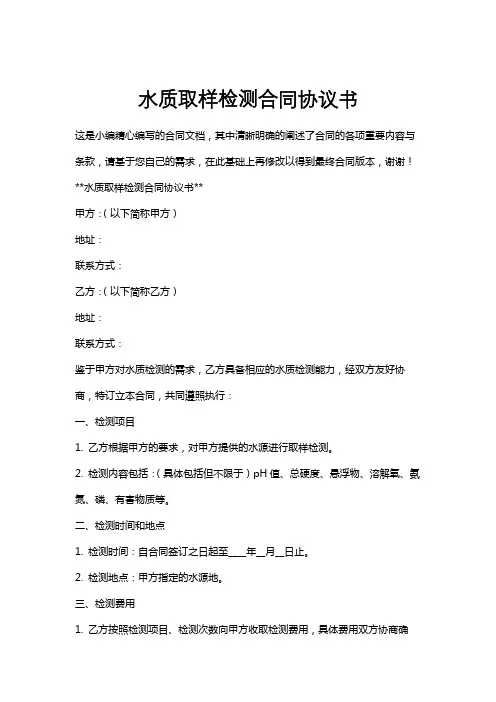

水质取样检测合同协议书
水质取样检测合同协议书这是小编精心编写的合同文档，其中清晰明确的阐述了合同的各项重要内容与条款，请基于您自己的需求，在此基础上再修改以得到最终合同版本，谢谢！**水质取样检测合同协议书**甲方：（以下简称甲方）地址：联系方式：乙方：（以下简称乙方）地址：联系方式：鉴于甲方对水质检测的需求，乙方具备相应的水质检测能力，经双方友好协商，特订立本合同，共同遵照执行：一、检测项目1. 乙方根据甲方的要求，对甲方提供的水源进行取样检测。
2. 检测内容包括：（具体包括但不限于）pH值、总硬度、悬浮物、溶解氧、氨氮、磷、有害物质等。
二、检测时间和地点1. 检测时间：自合同签订之日起至____年__月__日止。
2. 检测地点：甲方指定的水源地。
三、检测费用1. 乙方按照检测项目、检测次数向甲方收取检测费用，具体费用双方协商确定。
2. 检测费用支付方式：合同签订后，甲方支付乙方检测费用的__%，剩余检测费用在乙方提交检测报告后支付。
四、检测报告1. 乙方应在检测完成后__个工作日内向甲方提交检测报告。
2. 检测报告应包含完整的检测数据、分析结果和结论。
五、保密条款1. 双方应对在合同执行过程中获知的对方商业秘密、技术秘密等保密信息予以保密。
2. 保密期限自本合同签订之日起算，至合同终止或履行完毕之日止。
六、违约责任1. 双方应严格按照本合同的约定履行各自的权利和义务。
2. 如一方违约，应承担违约责任，向守约方支付违约金，并赔偿因此给对方造成的损失。
七、争议解决1. 本合同的签订、履行、解释及争议解决均适用中华人民共和国法律。
2. 双方在履行合同过程中发生的争议，应首先通过友好协商解决；如协商不成，任何一方均有权向合同签订地人民法院提起诉讼。
八、其他条款1. 本合同一式两份，甲乙双方各执一份。
2. 本合同自双方签字（或盖章）之日起生效。
甲方（盖章）：乙方（盖章）：签订日期：____年__月__日请根据您的实际情况修改以上合同内容，以确保其符合您的需求。
采样合同模板
采样合同模板
甲方：（公司名称）
地址：（公司地址）
法定代表人：（法定代表人）
联系方式：（联系方式）
乙方：（公司名称）
地址：（公司地址）
法定代表人：（法定代表人）
联系方式：（联系方式）
鉴于甲方具有充足的资源和能力，愿意向乙方提供产品或服务进行采样；乙方具有一定需求，愿意接受甲方提供的产品或服务进行采样，双方经友好协商，达成如下协议：
一、产品/服务名称：（产品/服务名称）
二、规格/型号：（规格/型号）
三、采样数量：约（数量）份/个/件
四、采样目的：（采样目的）
五、采样时间：（时间）
六、采样地点：（地点）
七、采样费用：免费
八、配送方式：（配送方式）
九、其他约定事项：
1. 甲方保证所提供的产品/服务符合国家相关标准，并且在采样过程中不会损坏或污染产品/服务。
2. 乙方在收到采样后需及时进行测试、评估，并提供反馈意见。
3. 采样过程中如有任何纠纷，双方应友好协商解决。
4. 本合同自双方签字之日起生效，有效期至（时间）止。
十、本合同一式两份，双方各执一份，具有同等法律效力。
甲方（盖章）：乙方（盖章）：
日期：日期：
以上为采样合同范本，可根据实际情况进行修改或增减条款。
希望双方能够遵守合同规定，共同合作，达到双赢的目的。
科研项目检测技术服务合同3篇
科研项目检测技术服务合同3篇篇1科研项目检测技术服务合同甲方：（委托方）乙方：（服务方）鉴于甲方拟开展某项科研项目，为确保项目质量，现委托乙方进行检测技术服务。
双方经友好协商，达成如下协议：一、服务内容1.1 乙方将根据甲方提供的样品，在其实验室中进行检测分析，并提供检测报告。
1.2 检测内容包括但不限于：化学成分分析、物理性能测试、微生物检测等。
1.3 乙方将严格按照检测标准和要求进行作业，确保检测结果的准确性和可靠性。
二、服务费用2.1 甲方支付给乙方的服务费用为每项检测项目的费用总和。
2.2 服务费用应在签订本合同后的3个工作日内支付至乙方指定的账户。
2.3 如需对检测项目进行加急处理，甲方需支付额外的加急费用。
三、服务期限3.1 本合同自双方签字盖章之日起生效，至服务项目完成并交付检测报告之日止。
3.2 如因不可抗力等原因导致服务延期或中止，应由双方友好协商解决并履行。
四、保密条款4.1 双方同意在合作期间及合作结束后对项目中涉及的商业秘密和技术资料予以保密。
4.2 若因一方人员的过失或不当行为导致保密信息泄露，该方应承担相应的法律责任。
五、违约责任5.1 如因乙方过失或故意行为导致检测结果错误或延误，乙方应承担违约责任，并赔偿甲方全部损失。
5.2 如因甲方提供的样品存在质量问题导致检测结果错误，甲方应承担相应的责任。
六、其他条款6.1 本合同经双方签字盖章后生效，不可撤销。
6.2 本合同内容如有争议，应由双方友好协商解决；协商不成的，应提交有关部门进行调解解决。
甲方（盖章）：乙方（盖章）：日期：以上为科研项目检测技术服务合同的全部内容，双方应严格遵守合同约定执行。
愿本次合作顺利完成，谢谢！篇2科研项目检测技术服务合同甲方（服务方）：______________________（以下简称甲方）地址：______________________联系电话：______________________乙方（需方）：______________________（以下简称乙方）地址：______________________联系电话：______________________鉴于乙方委托甲方进行科研项目检测技术服务，双方本着互利互惠、平等自愿、诚实信用的原则，经友好协商，就科研项目检测技术服务事宜达成以下合同：一、服务内容1.1 甲方将根据乙方的要求，对科研项目进行检测技术服务，确保检测结果真实可靠。

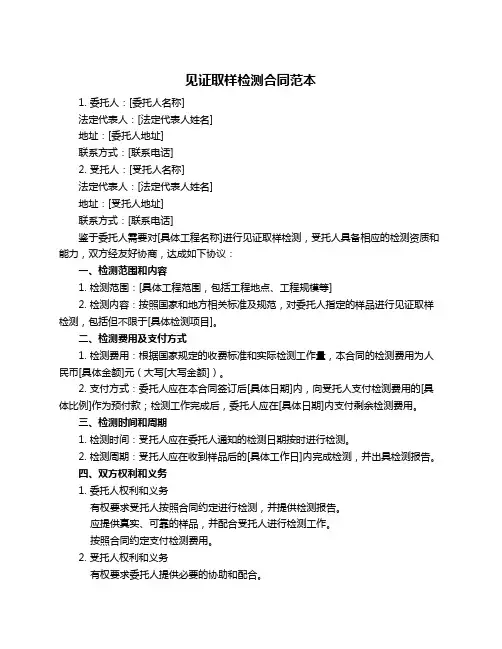

见证取样检测合同范本
见证取样检测合同范本1. 委托人：[委托人名称]法定代表人：[法定代表人姓名]地址：[委托人地址]联系方式：[联系电话]2. 受托人：[受托人名称]法定代表人：[法定代表人姓名]地址：[受托人地址]联系方式：[联系电话]鉴于委托人需要对[具体工程名称]进行见证取样检测，受托人具备相应的检测资质和能力，双方经友好协商，达成如下协议：一、检测范围和内容1. 检测范围：[具体工程范围，包括工程地点、工程规模等]2. 检测内容：按照国家和地方相关标准及规范，对委托人指定的样品进行见证取样检测，包括但不限于[具体检测项目]。
二、检测费用及支付方式1. 检测费用：根据国家规定的收费标准和实际检测工作量，本合同的检测费用为人民币[具体金额]元（大写[大写金额]）。
2. 支付方式：委托人应在本合同签订后[具体日期]内，向受托人支付检测费用的[具体比例]作为预付款；检测工作完成后，委托人应在[具体日期]内支付剩余检测费用。
三、检测时间和周期1. 检测时间：受托人应在委托人通知的检测日期按时进行检测。
2. 检测周期：受托人应在收到样品后的[具体工作日]内完成检测，并出具检测报告。
四、双方权利和义务1. 委托人权利和义务有权要求受托人按照合同约定进行检测，并提供检测报告。
应提供真实、可靠的样品，并配合受托人进行检测工作。
按照合同约定支付检测费用。
2. 受托人权利和义务有权要求委托人提供必要的协助和配合。
应按照国家和地方相关标准及规范进行检测，确保检测结果的准确性和公正性。
在检测过程中，对涉及到的商业秘密和技术秘密予以保密。
按时出具检测报告，并对检测结果负责。
五、违约责任1. 若委托人未按照合同约定支付检测费用，每逾期一天，应按照未支付金额的[具体比例]向受托人支付违约金。
2. 若受托人未按照合同约定的时间和周期完成检测工作，每逾期一天，应按照检测费用的[具体比例]向委托人支付违约金。
3. 若受托人出具的检测报告存在虚假或不准确的情况，应承担相应的法律责任，并退还已收取的检测费用。
钻芯取样协议书
钻芯取样协议书甲方（委托方）：_____________________地址：_________________________________联系电话：__________________________乙方（受托方）：_____________________地址：_________________________________联系电话：__________________________鉴于甲方需对特定工程或材料进行质量检测，乙方具备相应的钻芯取样资质和能力，双方本着平等自愿、诚实信用的原则，就钻芯取样事宜达成如下协议：## 第一条目的和范围1.1 本协议的目的为确保甲方能够准确获取工程或材料的内部质量信息。
1.2 取样范围为甲方指定的工程或材料区域。
## 第二条取样标准和方法2.1 乙方应按照国家或行业相关标准进行钻芯取样。
2.2 取样方法、工具和流程应符合甲方要求，并得到甲方的书面确认。
## 第三条取样数量和规格3.1 乙方应根据甲方的要求和工程实际情况确定取样数量。
3.2 取样规格应满足甲方的检测需求，包括但不限于直径、长度等。
## 第四条取样时间和地点4.1 取样工作应在甲方指定的时间和地点进行。
4.2 如遇特殊情况需变更取样时间或地点，双方应提前协商确定。
## 第五条质量保证和验收5.1 乙方保证所取样品的真实性和代表性。
5.2 甲方有权对样品进行验收，如发现问题，乙方应在规定时间内重新取样。
## 第六条费用和支付6.1 取样费用由甲方承担，具体金额根据实际工作量和难度确定。
6.2 甲方应在乙方完成取样并提交合格样品后支付费用。
## 第七条保密和知识产权7.1 双方应对在履行本协议过程中知悉的商业秘密和技术秘密予以保密。
7.2 乙方在取样过程中产生的知识产权归甲方所有。
## 第八条违约责任8.1 如一方违反本协议约定，应承担违约责任，并赔偿对方因此遭受的损失。
## 第九条争议解决9.1 本协议在履行过程中发生的争议，双方应首先通过协商解决。
见证取样合同模板
见证取样合同模板甲方（见证单位）：_________________________（统一社会信用代码/组织机构代码：_____________________）乙方（委托单位）：_________________________（统一社会信用代码/组织机构代码：_____________________）根据《中华人民共和国证据法》等相关法律法规的规定，为了确保见证取样工作的顺利进行，甲乙双方达成如下协议：一、见证取样的背景和目的1. 委托单位为了_____________（取样目的），需要在_____________（取样地点）进行取样活动。
2. 见证单位作为独立公正的第三方，将全程参与委托单位的取样活动，并对取样过程进行见证，保障取样过程的公正性和合法性。
二、取样范围和方式1. 委托单位需要取样的物品/样品为_____________，取样时间为_____________。
2. 见证单位将全程参与取样活动，对取样过程进行现场监督和见证，确保取样过程符合取样标准和程序要求。
三、双方权利和义务1. 见证单位有权要求委托单位提供取样所需的材料和信息，并对材料和信息进行审查和确认。
2. 见证单位有权对取样过程进行实时监督和记录，有权要求停止取样活动并提出意见和建议。
3. 委托单位有义务提供取样所需的配合和支持，确保取样活动能够顺利进行。
4. 委托单位有权向见证单位提出反馈意见和建议，见证单位有义务积极改进工作，提升服务品质。
四、保密条款1. 双方在见证取样过程中获取的相关材料和信息属于商业机密，双方承诺在未经授权的情况下不得将相关信息泄露给任何第三方。
2. 双方在签订本合同后应加强信息安全措施，确保相关信息不被泄露。
五、合同解决方式1. 在履行本合同过程中，如因合同违约、合同履行纠纷等导致争议的，由双方协商解决；协商不成的可向有管辖权的人民法院提起诉讼。
2. 司法争议解决地为_________________（地点）。
见证取样协议书
见证取样协议书甲方（委托方）：_____________________乙方（见证方）：_____________________鉴于甲方需要进行某项产品的取样工作，为确保取样过程的公正性、准确性和合法性，甲方委托乙方作为见证方参与取样过程。
现经双方协商一致，根据《中华人民共和国合同法》及相关法律法规，特订立本见证取样协议书。
第一条取样目的甲方委托乙方见证取样，旨在确保取样过程符合相关行业标准和法律法规，保证取样结果的客观性和有效性。
第二条取样范围乙方将对甲方指定的产品进行见证取样，取样范围、数量和方式由甲方事先明确，并书面通知乙方。
第三条见证方职责1. 乙方应指派具备相应资质的专业人员参与见证取样。
2. 乙方应确保见证取样过程符合甲方的要求和相关法律法规。
3. 乙方应在取样过程中进行监督，确保取样操作规范、准确。
4. 乙方应在取样完成后，出具见证报告，报告应详细记录取样过程、取样结果及相关情况。
第四条甲方职责1. 甲方应提供取样所需的产品和场地。
2. 甲方应确保取样的产品符合取样条件。
3. 甲方应向乙方提供取样所需的相关信息和资料。
4. 甲方应按照本协议约定支付见证费用。
第五条见证费用及支付方式1. 见证费用根据取样的难度、数量和时间等因素确定，具体金额由双方协商确定。
2. 甲方应在本协议签订之日起____天内支付见证费用的____%作为预付款。
3. 余款在乙方出具见证报告后____天内一次性支付。
第六条保密条款双方应对在见证取样过程中知悉的商业秘密和技术秘密负有保密义务，未经对方书面同意，不得泄露给第三方。
第七条违约责任如任何一方违反本协议约定，应承担违约责任，并赔偿对方因此遭受的损失。
第八条争议解决本协议在履行过程中如发生争议，双方应友好协商解决；协商不成时，可提交甲方所在地人民法院诉讼解决。
第九条协议的变更和解除本协议的任何变更或解除，应经双方协商一致，并以书面形式确认。
第十条其他本协议未尽事宜，双方可另行协商解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东大唐潮州三百门电厂＃3、＃4机组（2×1000MW）扩建工程化学取样设备技术协议买方：广东潮州大唐国际有限责任公司卖方：吉林光大电力设备有限责任公司设计方：广东省电力设计研究院2007年5月25日目录附件1 技术规范…………………………………………………………. ..01附件2 供货范围……………………………………………………….. .. ..21附件3 技术资料和交付进度 (28)附件4 交货进度 (30)附件5 监造、检验和性能试验 (36)附件6 技术服务和设计联络 (35)附件7 分包与外购 (37)附件8 设备性能违约金的计算 (38)附件9 大(部)件情况 (38)附件1 技术规范1 总则1.1 本技术协议用于广东大唐潮州三百门电厂＃3、＃4(21000MW)机组扩建工程的机炉水汽取样分析装置，它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
该取样分析装置的功能是对发电厂给水、炉水、蒸汽和凝结水循环系统中的水、汽品质进行监测。
1.2 买方在本技术协议中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准，卖方提供一套满足本附件和所列标准要求的高质量产品及其相关服务。
1.3 卖方对每台1000MW机组提供一套完整的水汽集中取样分析装置。
1.4 卖方执行本技术协议所列标准。
有不一致时，按较高标准执行。
1.5 合同签订后3个月，按附件5中第4.6条款要求，卖方提出合同设备的设计、制造、检验、试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，买方确认。
1.6 本工程采用KKS标识系统。
卖方所提供的技术资料（包括图纸）和设备标识必须有KKS编码。
具体标识要求由设计院提出，在设计联络会时讨论确定。
1.7 卖方提供的图纸以及其它文件、资料的单位使用国际计量单位制，语言、文字采用中文。
2 工程概况广东大唐潮州三百门电厂厂址位于广东省潮州饶平县东南部的柘林镇。
电厂最终规模按2×600MW＋2×1000MW+4×1000MW，本次为一期扩建工程的3、4号机，即2×1000MW国产超超临界燃煤机组。
第一台机组计划2009年初投产，第二台机组计划2009年底投产。
3 设计和运行条件3.1 环境条件厂址引用饶平县气象站1956～2002年的资料，其历年气象特征值如下：多年年平均雨量：1506.5mm历年年最大雨量：2173.8mm历年年最小雨量：942.0mm历年日最大雨量：343.1mm历年一小时最大雨量：100.1mm历年十分钟最大雨量：31.4mm多年年平均风速：2.3m/s历年年最大风速：30.7m/s历年瞬时最大风速：>40.0 m/s多年年平均气压：1012.2hPa多年年平均气温：21.6℃历年极端最高气温：38.6℃历年极端最低气温：0.5℃多年年平均绝对湿度：21.5hPa多年年平均相对湿度：79%多年平均年蒸发量：1948.9mm历年最大绝对湿度：38.4hPa历年最小绝对湿度：1.9hPa历年最小相对湿度：12%多年平均年雷暴日数：48.5d多年平均年大风日数：2.6d多年平均年降水日数：176.9d多年平均日照时数：2134.1d多年平均年雾日数：10.1d历年年最多雾日数：24 d以妈屿站1954~2002年实测潮位资料统计的如下潮位特征值：历年最高潮位：3.79m (1969.7.28)历年最低潮位：-1.16m (1970.7.19)多年平均高潮位：1.03m多年平均低潮位：-0.09m多年平均潮位：0.49m历年最大潮差：3.99m (1969.7.28)历年最小潮差：0.02m (1963.1.21)多年平均潮差：1.02m多年平均涨潮历时：6h58min多年平均落潮历时：5h28min利用云澳海洋站1996～2000年夏季(7、8、9月)连续观测水温资料值进行了统计。
41年的海水温度的平均值是21.2℃3.2 标准和规范卖方采用下列标准的最新版本：3.2.1 材料标准GB700——79《普通碳素结构钢技术条件》GB3077——82《合金结构钢技术条件》GB1220——84《不锈耐酸钢技术条件》GB7134——86《工业有机玻璃》GB7136——86《聚四氟乙烯树脂》3.2.2 管道标准GB2270——80《不锈钢无缝钢管的机械性能》GB3090——82《不锈钢小直径钢管》YB231——70《无缝钢管的分类及机械性能》GB1047——70《管子和管路各附件的公称通径》GB5310——85《高压锅炉用水无缝钢管》GB1048——70《管子和管路附件的公称压力和试验压力》GB2102——80《钢管验收、包装、标志及质量证明书的一般规定》3.2.3 制造和检验标准DL/T457——91《水、汽取样装置》GB7251——87《低压成套开关设备》GB3047.1——82《面板、架和柜的基本尺寸系列》GB1800——79《公差与配合总论，标准公差与基本公差》GB4720——《低压电器电控设备》GB1801——79《公差与配合，尺寸至500毫米，轴公差带与配合》GB1802——79《公差与配合，尺寸大于500毫米至3150毫米常用孔、轴公差带》GB1803——79《公差与配合，未注公差尺寸的极限偏差》GB2555——81《一般用途法兰连接尺寸》GB2556——81《一般用途密封面型式和尺寸》GB3047.1——《面版、架和柜的基本尺寸系列》GB3181——《漆膜颜色标准样本》GB1031——83《表面光洁度标准》GB3177——82《光滑工件尺寸的检验》GB1958——80《形状和位置公差检测规定》GB2649——89《焊接接头机械性能试验取样方法》GB2650——89《焊接接头冲击试验法》GB2651——89《焊接接头拉伸试验法》JB928——67《焊缝射线探伤标准》DL/T665——1996《水汽集中取样分析装置验收标准》3.2.4 油漆、包装、运输标准GB191《包装储运图示标志》GB3181《漆膜颜色标准样本》GB2759——80《机电产品包装通用技术条件》3.3 安装运行条件两台机组的高温高压架间、仪表盘间相毗邻，分室布置，两室占地及设备具体布置请见附图“化学加药处理设备、水汽取样设备平面布置图”（F11012C-H-10）。
3.3.1 电源频率：50HZ；电压：380/220V。
3.3.2 冷却水水源水源：闭式循环冷却水水质：除盐水水温：≤38℃；压力： 0.4～0.6MPa；水量：30 m3/h.单台机。
4 技术要求4.1 取样点分析仪的配置及水汽分析装置的组成4.1.2汽水取样装置由以下几部分组成(每机一套)：1高温高压架：为完成高压高温的水汽样品减压和初冷而设，包括减压阀，冷却器，阀门等整套的设施和部件。
2低温仪表取样装置：由低温仪表盘和手工取样架两部分合二为一。
由实现样品测试、取样、报警、信号传送及自动保护等功能全部部件、管路、电气、控制、阀门等组装而成。
4.2 设备性能要求4.2.1 卖方提供的水汽取样装置能满足发电机组水汽系统的连续取样，并能进行在线仪表分析和人工取样分析。
4.2.2 卖方提供的水汽取样装置能提供水汽监测和数据处理系统，能准确及时分析、显示水汽品质和相关参数，并对监测对象的异常工况进行报警。
4.2.3 卖方提供的水汽取样装置能提供水汽质量异常诊断系统、采集数据的技术档案库。
4.2.4 卖方提供的水汽取样装置能提供给水加药系统自动控制、报警和连锁，包括加氨、加氧连续控制系统。
4.2.5 卖方提供的水汽取样装置具有样水超温、冷却水断流的自动隔离保护措施，并能声光报警。
4.2.6 卖方提供的恒温装置能满足全部分析仪表样水的恒温要求。
配备高性能的稳压泄压阀，保证进入分析仪表的样水压力恒定。
4.2.7 高温高压冷却器，不锈钢高温高压阀门，高压减压阀，高压关断阀，中压关断阀，稳压泄压阀选用进口产品。
项目取样点位置设计温度（℃）设计压力MPa分析仪表SC/CC pH O2Na SiO2M凝结水凝结水泵出口33 3.8/凝结水精处理出口33 3.8给水除氧器入口158 3.8/除氧器出口192 1.5省煤器入口29827.46/蒸汽主蒸汽左侧60327.46/主蒸汽右侧60327.46/再热蒸汽入口359 5.17/再热蒸汽出口左侧603 4.97/再热蒸汽出口右侧603 4.97/辅助蒸汽350 1.3热态清洗水汽水分离器45430.4/疏水高压加热器疏水12917.53/高压加热器疏水22917.53/低压加热器疏水1300.3冷却水闭式冷却水430.6/发电机定冷水430.6/补给水凝结水补水箱50 1.0/注：表中CC 氢电导率SC 比电导率pH pH表O2 溶氧表Na 钠表SiO2硅表M —人工取样每台机省煤器入口、主蒸汽和再热蒸汽共用一台三通道硅表。
4.2.9 取样装置管道及阀门的最大工作压力和工作温度满足机组取样点的最大压力和最高温度要求。
4.2.10 高温高压空气冷却器要充分考虑外表美观和对取样间环境的影响。
4.3 设备制造要求4.3.1 取样调节系统（包括恒温冷却系统）、化学分析仪、指示器、信号器等全部封闭并安排在仪表盘上。
所有分析仪表选用Polymetron全套仪表。
4.3.2 卖方提供的仪表具有仪表的自动保护装置，样品的温度、压力过高自动切断样品水，以保护仪表，并能进行报警。
仪表保证测量值和读数的准确度，有上、下限控制指标的测点，配置具有报警功能的仪表，其报警精度为测量范围的±1%。
分析仪表的测量范围包容DL/T 912-2005 标准的控制值、期望值。
凡进化学仪表的水样，设置过滤器。
4.3.3 控制盘是独立的，牢固的并用冷轧钢制造。
所有的盘在布置上注意安全，以便于检查，维修和校验。
4.3.4 卖方提供所有的减压阀、取样冷却器、压力释放阀、压力表、温度计、针形阀和高中压阀等，这些部件都在工厂中装好、固定好，以防运输过程中遗漏或丢失。
4.3.5 每条取样管路设置超温熔断式自动保护装置及超压释放装置，保持仪表水样稳流稳压的减压阀、背压阀。
每块仪表前设一个样水切断阀。
具体要求如下：所有仪表配带流量、温度和仪表状态自诊断功能，阳导电度的阳交换柱也由仪表组合配带。
4.3.6 卖方在每个减压装置的减压侧配上一只压力表。
在需要测量温度的位置配置温度指示器。
4.3.7 高温高压、中压阀门选用进口阀门。
其阀口和阀尖的材质选用耐高温高压的合金钢。
高温高压样水管设置安全阀，并将排出口接至排水点。
4.3.8 电气设备采用印刷电路或固体元件，不能用电子管或滑线电阻。
4.3.9 装置设有供电用的配电箱或配电柜，并有自动空气开关，每一仪表装设分路开关并设有自动保护装置，配电箱内有供手工取样盘电源的空气开关，手工取样盘留有电源接线端子。
