墩身混凝土喷淋养护系统施工方案(DOC)
墩身混凝土喷淋养护系统施工方案
一、引言
混凝土在施工完成后，为了保证其后续强度和耐久性，需要进行养护。
而喷淋养护是一种常用的方法，本文将详细介绍墩身混凝土喷淋养护系统的施工方案。
二、施工准备
1.确认喷淋养护系统施工图纸与规范要求。
2.准备养护喷淋设备和材料。
3.确保施工人员具备相关技术和操作资质。
三、施工步骤
1. 喷淋设备搭建
1.搭建喷淋系统，包括水管、喷嘴等组件。
2.确保设备连接牢固，无泄漏。
2. 养护喷淋材料准备
1.准备符合要求的养护剂。
2.根据配比要求调制养护材料。
3. 养护施工
1.在混凝土初凝后，开始喷淋养护。
2.控制喷淋水量，保证混凝土表面湿润。
3.按照规范要求，持续进行养护时间，确保养护效果。
四、施工质量控制
1.定期检查养护效果，及时调整喷淋参数。
2.监测混凝土表面湿度，确保养护质量。
3.按照要求记录养护过程，做好施工记录。
五、施工安全注意事项
1.操作人员需穿戴好安全装备。
2.定期检查设备安全性能，避免发生事故。
3.在施工过程中注意周围环境，确保施工安全。
六、总结
墩身混凝土喷淋养护系统施工方案是保证混凝土工程质量的重要环节，只有严格按照规范要求进行施工，才能确保混凝土结构的强度和耐久性。
希望本方案能为相关施工人员提供必要的指导和参考。
桥梁墩身喷淋养护介绍
桥梁墩身喷淋养护说明一、自动喷淋养护系统的特点和简介1、系统简介自动喷淋养护系统是新型采用的一种混凝土桥墩养护技术，包括供水水箱、水泵、电磁继电器、输水管道、养生架和喷淋管道，水泵设置在供水水箱中，水泵与输水管道连接，输水管道的另一端与喷淋管道连通，喷淋架在墩身顶部，喷淋喷淋管道围绕混凝土桥墩墩顶一圈布设，喷淋管道上开有正对混凝土桥墩的顶面的喷水孔。
混凝土桥墩自动喷淋养护系统，喷水孔的数量为多个，多个所述喷水孔均匀设置，相邻两个所述喷水孔之间的距离为15~20cm。
混凝土桥墩自动喷淋养护系统，输水管道为PVC直径为3.5cm；喷淋管道为软塑料管，管径为1.6cm。
混凝土桥墩自动喷淋养护系统，供水水箱的蓄水容量不小于1方。
混凝土桥墩制动喷淋养护系统，水泵的扬程不小于60m。
混凝土桥墩自动喷淋养护系统，包括时间继电器SJ，时间继电器SJ的常开触点SJ串联于水泵与220V交流电之间的供电回路中。
2、系统特点现浇混凝土结构在水泥终凝后需要进行养护，以保持混凝土表面的湿润，从而保证水泥硬化能顺利进行。
如果不及时进行养护，当混凝土表面失水后，水泥的水化反应停止，同时表面产生干燥收缩，在收缩力的作用下，混凝土结构会产生裂痕，影响结构的安全和正常使用。
目前，桥墩墩身浇混凝土结构的养护方法一般是传统洒水养生方式有模板顶设水箱和喷涂养护剂等。
人工喷水养护或塑料包裹养护：随着生产规模的扩大化，采用人工浇筑已不能满足要求，不可避免地会出现漏养现象，使桥墩墩身产生裂痕，产生安全隐患，影响了工程质量，降低了桥墩的使用寿命，同时工人操作劳动强度大，安全风险大，作业效率低。
喷涂混凝土养护剂存在以下弊端：成本高，混凝土表面色泽差，节段间色差加大。
二、施工工艺及施工方法1、墩身底部安装蓄水箱张贴养生标志，并安装好水泵。
水泵扬程应高于桥梁最高墩，以确保养护用水能泵送至最高墩身施工作业面后有足够的水压将水花喷射到混凝土养护面上。
采用一台7.5千瓦水泵供水，沿墩走35PE管道进行养生架供水喷洒。
墩身养护方案
桥梁墩身养护方案我工区位于达坂城风区，气候干燥，相对湿度小于50%，常年有风，阳光直射，加之墩身高性能混凝土胶凝材料中掺有矿物掺和料，水胶比小于0.45，日平均气温在10℃~20℃之间，故养护期为14天。
一、墩身混凝土养护要做好以下几点工作：1．墩身混凝土浇注完8~12小时后开始对模板进行洒水养护，达坂城位于大风区，要提早洒水养护，保证模板接缝处不至失水干燥。
为了保证顺利拆模，可在混凝土浇注24~28h后略微松开模板，并继续浇水养护至拆模后。
2．指派专人去给模板洒水降温，要控制好洒水频率，一直洒水养护到拆模。
3．混凝土浇注后的3~4天是养护的关键。
从混凝土浇注后的12h 开始，混凝土内部水化热温度升高，直到第四天混凝土水化热达到高峰期，此后内部混凝土温度开始下降。
因此在此期间洒水养护一定要及时，保证混凝土内外温差不超过20℃，防止混凝土表面出现裂纹。
4．墩身混凝土拆模后的养护。
墩身刚拆模没有裂纹，如果后期养护不及时、不到位，也会产生裂纹，必须洒水养护到14天。
混凝土后期水化热继续有反应，特别是墩身的迎风面必须加强覆盖洒水养护。
二、墩身模板拆除要做好以下几点：1．墩身混凝土是高性能混凝土，其配合比掺用了外加剂，水化热反应强烈。
如模板过早拆除，混凝土内部温度与环境温度差值过大，容易出现裂纹，且满足不了混凝土的耐久性要求。
按照规范要求，墩身模板拆除时，混凝土内部温度与环境温度的差值不应大于20℃。
2．拆模时间一般控制在混凝土浇注后的第四天为宜。
3．拆模时的环境气温一定要掌握好，一般拆模时间选择在一天气温最低值时段。
严禁大风天气拆模。
4．墩身模板拆除时，在松开模板固定螺丝后，先不要急于吊卸模板，应在模板与混凝土面的缝隙中浇透水，使整个混凝土面保持潮湿状态，然后分段拆卸模板，边拆边用潮湿潮湿土工布包裹混凝土面。
模板拆除后用吸水土工布包裹完混凝土面后，洒水使土工布吸水至饱和，再用保温橡塑海绵包裹，对墩身进行保温保湿。

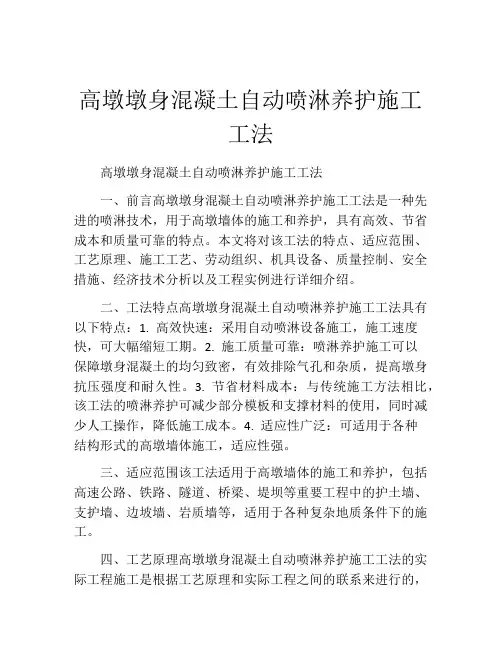

高墩墩身混凝土自动喷淋养护施工工法(2)
高墩墩身混凝土自动喷淋养护施工工法高墩墩身混凝土自动喷淋养护施工工法一、前言高墩墩身混凝土自动喷淋养护施工工法是一种先进的喷淋技术，用于高墩墙体的施工和养护，具有高效、节省成本和质量可靠的特点。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点高墩墩身混凝土自动喷淋养护施工工法具有以下特点：1. 高效快速：采用自动喷淋设备施工，施工速度快，可大幅缩短工期。
2. 施工质量可靠：喷淋养护施工可以保障墩身混凝土的均匀致密，有效排除气孔和杂质，提高墩身抗压强度和耐久性。
3. 节省材料成本：与传统施工方法相比，该工法的喷淋养护可减少部分模板和支撑材料的使用，同时减少人工操作，降低施工成本。
4. 适应性广泛：可适用于各种结构形式的高墩墙体施工，适应性强。
三、适应范围该工法适用于高墩墙体的施工和养护，包括高速公路、铁路、隧道、桥梁、堤坝等重要工程中的护土墙、支护墙、边坡墙、岩质墙等，适用于各种复杂地质条件下的施工。
四、工艺原理高墩墩身混凝土自动喷淋养护施工工法的实际工程施工是根据工艺原理和实际工程之间的联系来进行的，主要包括以下几个方面：1. 墩身混凝土配合比的确定：根据所需强度和耐久性要求，确定墩身混凝土的配合比，确保施工质量。
2. 喷淋材料准备：配制喷淋材料，包括混凝土和养护剂等，确保材料的质量和均匀性。
3. 施工工艺控制：采用自动喷淋设备进行施工，控制施工的厚度、均匀性和喷淋速度，确保施工质量。
4. 养护措施：根据混凝土性能和施工环境的要求，采取适当的养护措施，确保混凝土的早期强度发展和耐久性。
五、施工工艺高墩墩身混凝土自动喷淋养护施工工法的施工过程包括以下几个阶段：1. 墩身准备：清理墩身表面的杂物和污物，确保表面清洁平整。
2. 喷淋设备安装：安装喷淋设备，包括喷淋机、输送管道等，连接好水泥浆料管路和电源。
3. 喷淋材料准备：按照配合比将混凝土和养护剂等材料配制好，装入喷淋机的料斗。
墩身混凝土浇筑及养护
墩身混凝土浇筑及养护1.混凝土浇筑1）灌注混凝土前，必需去除模板内的各种杂物。
指定专人认真检查钢筋保护层垫块的位置、数量及其紧固程度，并作重复性检查，提高钢筋保护层厚度尺寸的质量保证率。
构件侧面和底面的垫块至少应为 4 个/m²，垫块承受高强度混凝土垫块，绑扎垫块和钢筋的铁丝头不得伸入保护层内。
严格掌握保护层厚度在3.5～5.0cm 范围内。
浇筑前对顶面洒水潮湿，但不得有积水。
2）本桥墩身混凝土入模承受泵车泵送混凝土，到承接面间的高度不得大于2m。
在灌注混凝土前机械、设备、人员必需就位。
3）混凝土到达现场后入模前，必需测定混凝土的温度、坍落度和含气量等工作性能，满足要求后，方可入模。
4）混凝土浇筑前应在墩身底部先铺设一层厚约10cm 厚的砂浆，其灰砂比与混凝土一样，水灰比略小〔或铺设一层厚约30cm 的混凝土，其粗骨料宜比浇筑的混凝土削减10%〕，然后再接续浇筑层混凝土。
5）〕严格掌握混凝土分层厚度在30cm ，浇筑速度不超过1m/h 。
6）振捣承受φ 50 插入式振动棒。
混凝土振捣时，振动棒与模板必需保持5～10cm 的间距，振捣器移动间距为30cm ，深入下层混凝土深度为10cm ，振动连续时间为20～30s，以混凝土不再沉落，不消灭气泡为度，不能漏振和过振；提起振动棒时，应缓缓提起，避开振动棒碰撞模板钢筋及其它预埋件。
混凝土较粘稠时，应加密振点分布。
7〕在振捣混凝土过程中，模板工应加强检查模板支撑的稳定性和接缝的密合状况，以防漏浆。
8）〕浇筑墩身时必需有足够的人力和振动棒，确保振捣到位。
9）混凝土浇筑完成后，应准时修整、抹平混凝土暴露面，待定浆后再抹其次遍并压光或拉毛。
抹面时严禁洒水，并应防止过度操作影响表层混凝土的质量。
2.混凝土养护1〕养护时间在墩身混凝土浇筑完毕后要对混凝土进展保水潮湿养护。
墩身混凝土所承受胶凝材料中掺有矿物掺和料，水胶比＜0.45 ，具体养护时间依据日平均气温确定，见下表：日平均气温T(℃) 5≤T﹤1010≤T﹤20T≥20潮湿养护期限〔 d〕2114102〕养护方法①实体墩养护实体墩台拆模后即用塑料薄膜掩盖整个墩台身。
墩身混凝土喷淋养护系统施工方案
墩身混凝土喷淋保护动工规划之阳早格格创做1、序止目前，随着华夏经济的没有竭死少战前提修制的需要，下铁特大桥梁墩身越去越多，墩台身混凝土保护劳能源加大，正在包管仄安战混凝土品量的前提下搞到经济、适用、烦琐，尔部安排了“墩身混凝土喷淋保护”系统，通过正在尔部启修的济青铁路工程淄博特大桥墩身混凝土动工喷淋保护应用中，博得了较佳的效验.2、工程个性喷淋保护效验明隐普及.喷淋系统喷出覆盖混凝土保护里的火幕较为匀称，预防产死搞干循环，克服了往常墩身混凝土洒火保护没有匀称的毛病，较佳办理了墩身表面混凝土的启裂问题，具备动工支配机动、便当、节火，可根据现场天气情况的变更战保护效验任性安排喷淋时间等个性.并真止了齐天候、齐干润的保护品量尺度，保护品量及效验明隐普及，办理了下空混凝土保护的毛病，普及了混凝土保护效用.保护动工时仄安危害明隐降矮.保护系统除正在拆置及提下时需人为搞预中，其余处事状态时没有需人为搞预.极大的降矮了人为下空做业时间，共时降矮了保护动工时爆收仄安事变的机率.俭朴用火量明隐提下.自动喷淋保护系统可将火柱真足喷洒，删大了火柱与墩身混凝土的流火里积，预防了人为用火管保护时火柱太细保护里积小的缺陷，较大的俭朴了用火资材.3、使用范畴本规划适用于墩身混凝土保护，简曲使用条件如下：3.1 动工气温下于5℃；3.2现场与火较艰易；3.3 墩下≤30m.4、工艺本理“墩身混凝土喷淋保护”工艺本理是通过蓄火箱、下扬程火泵、时间继电器、输火管、喷淋管组成喷淋系统（如图4-1），蓄火箱的蓄火量不妨包管连绝喷淋做业条件后，设定时间继电器的时间隔断战持绝时间并启动喷淋系统电源，喷淋系统加进处事状态.继电器到达制定的喷淋时间后交通火泵启关，下扬程火泵从火箱内抽火支至输火管内，输火管连交喷淋管，喷淋管喷头对于墩顶包裹的土工布举止喷淋洒火，通过干润的土工布经沉力自流将火幕匀称的传播到需保护的墩身混凝土里上，喷火时间达到预约的时间后，时间继电器关关火泵启关停止喷火.图????、动工工艺过程及支配重心????5.2.1 供给火箱蓄火容量没有小于2m3，采与商场买置废品火箱蓄火.火箱晃搁应尽管靠拢桥墩，且能包管没有做用桥墩动工的其余工序做业，每个墩身晃设一套喷淋设备.供给火箱应末究包管有脚够的蓄火量，预防下扬程火泵正在缺火状态下处事时废弃火泵制成喷淋系统做废.正在火箱内标注警戒火位线，火位低沉至警戒火位线时应付于火箱举止补给，保证火箱火位切合央供.喷淋系统拆置前，最先对于墩顶采与2mm薄土工充谦包裹，土工布下拆墩身30cm，墩顶土工布采与预制混凝土块压顶揭真墩顶混凝土里，墩身及凸槽处土工布采与僧龙绳及钢筋卡具牢固揭真墩身混凝土里，墩身采与塑料薄膜包裹.简曲睹图4-1喷淋保护系统.5.2.2 火泵扬程应下于桥梁最下墩身5m，以确调保护用火不妨泵支至最下墩身施处事业里后有脚够的火压将火花喷射到混凝土保护里上.下扬程火泵应具备万古间并反复启关处事的耐暂性，以包管正在反复启关及万古间处事时的稳当性，预防正在上述使用环境下由于火泵的本能没有宁静而做用所有喷淋系统的喷淋效验.火泵还应具备一定的支火量以谦脚墩身喷淋时的火量需要，支火量可根据下列公式决定：S=10.3n2/d5.33（5.2.2-1）H=P/(ρg) （5.2.2-2）Q=[H/(SL)]1/2 （5.2.2-3）V=4Q/（3.1416d2）（5.2.2-4）式中：S——管讲摩阻；n——管内壁糙率;d——管内径，以m为单位；H——火头好，以m为单位；P——管讲二端压强好;ρ——液体稀度;g——沉力加速度;Q——流量；H——管讲二端火头好，以m为单位；L——管讲少度，以m为单位；V——管讲流速；Q——流量，以m3/s为单位；V——流速，以m/s为单位.5.2.3输火管采与2cm（根据表5.2.3-1：管径、流速、流量对于照表及表5.2.3-2：流速推荐值表决定）PVC管，连交火泵与喷淋管.输火管悬挂正在墩顶吊架上，降至墩顶后与喷淋管讲连交.若墩身下度大于30m，墩身下部范畴输火管应使用5cm钢管或者根据现场本量情况采与适合管径钢管，使用较大管径的钢管少度应通过估计赢得.管径/流速/流量对于照表管径/流速/流量对于照表普遍工程上估计时，火管路，压力罕睹为0.05-0.6MPa，火正在火管中流速正在0.4-3米/秒，喷淋管流速讲与0.6米/秒.根据《给排火安排脚册》查表与喷头的个性系数为K=15根据厂家提供资料喷头处事最小压力为0.05Mpa，依次估计管讲流量、管径及沿程益坏如下:该面处喷头压力为：H1=0.05Mpa，该面处喷头流量为：=15×=0.64m³/H.管径估计管径===19.2mm≈20mm沿程益坏估计单位少度沿程益坏可按下式估计：—每米管讲的火头益坏，MPa/m；V—管讲内火的仄衡流速，m/s；dj—管讲的估计内径，m；应按管讲的内径减1mm决定.=0.0000107×根据图4—1所示，喷淋管讲路径少为20m，总计喷头数量为44个，支火管路径少等于墩身下度，此处与最大值30m.所以沿程益坏=×L×44=0.00066×40×44自动喷火泵选型估计自动喷火泵扬程：Hb≥H，其中H=式中：—管讲沿程战局部火头益坏的乏计值；P0—最不利面处喷头的处事压力；Z—火箱最矮火位至最不利喷头静火压（此处与值为0）.Z=0根据火泵流量及扬程采用型号为DQX15-32-0.75的火泵二台，一备一用，其主要参数：扬程32m，流量1.5m³/h.火箱容积估计常温：用火量=流量 m³/H×时间/H流量 m³/H=0.7m³一天用火量：流量 m³/H×时间/H=0.7×1.85=1.30m³下温天气用火量约比常温天气用火量多1倍.5.2.4 喷淋管采与2cmPVC管创制，其上拆置背四里扩集的喷头（采与农用喷头），间距50cm，喷淋管沿墩帽布设布设1圈，正在墩帽中缘，喷头往下，且里背砼里，包管墩帽混凝土顶里保护里局部被喷头喷出的火花所覆盖，并有沉叠.喷淋管正在墩帽中缘四里上拆置时，应安排其与混凝土里的距离，保证喷淋时火柱正在混凝土里上不妨集射启，并使相邻二喷火孔喷出的火花的集射范畴不妨相互沉叠.5.2.5 自动统制系统由时间继电器及电磁启关组成，设定时间继电器计时隔断后，继电器统制电磁启关交通或者关关下扬程火泵的电力供应.时间继电器及启关亦应切合下频次的启关状态下的宁静性，且正在分歧环境温度下均可安排，以保证下温时段的保护频次切合央供及雨天停止处事以俭朴资材.时间继电器应由博人树坐，下温时段树坐为30min喷淋一次，常温时段为60min喷淋一次，屡屡喷淋5min，喷淋时间的树坐应试虑正在第二次喷淋时能保证上次喷淋火分还已真足挥收.5.3 处事构制本规划所需人员如下表：6、资料与设备6.1 资料6.1.1 PVC管本规划采与PVC给火管，推伸伸服强度≥40MPa，维卡硬化温度≥90℃，应切合GB/T5836.1-2006 中相映确定，内中壁光润、仄坦，没有允许有气泡、裂心战明隐的痕纹、凸起.制制细度按GB3764-83真止，表面硬度550—800HV，芯部220—300HV，硬化层深0.03—0.05mm.农用单喷头，交心典型普遍为内丝2分螺纹交心(M14×1.5).6.2 主要设备6.2.1 火泵功能：供火6.2.2 时间继电器型号：AH3-2功能：统制喷淋起初时间7、品量统制7.1 本规划必须遵照真止的现止典型、规程、尺度7.1.1《铁路混凝土工程动工技能指北》铁修制[2010]241号；7.1.2《铁路混凝土规程动工品量查支尺度》TB10424-2010；7.1.3《下速铁路桥涵工程动工品量查支尺度》（TB10752-2010）；7.1.4《铁路工程动工仄安技能规程》（TB10303-2009）；7.1.5《动工现场临时用电仄安技能典型》（JCJ-2012）；7.1.6 济青铁路有限公司文化动工管制真施细则.7.2 系统拆置条件央供7.2.1 依照央供对于火泵、时间继电器、PVC管等举止检考查支，分歧格产品没有得使用.7.2.2 对于喷淋用火火量举止考查，对于混凝土有腐蚀性的火源没有得使用.8、仄安步伐8.1正在拆置及喷淋历程中应庄重依照《仄安死产法》及动工现场仄安典型中相关央供真止.8.2输火管讲的下空拆置历程中，应庄重依照下空动工有关央供做业，必须系仄安戴、脱防滑鞋、戴仄安帽.8.3调试喷淋管讲与保护里的距离时，应注意下压火管的连交部位的连交效验，预防连交没有牢固以致火管脱启，打伤或者打降做业人员，且务必注意正在此历程中仄安戴的灵验使用.8.4现场庄重按“三相五线制”供电，并按央供搞佳呵护交整及交天.8.5电器设备该当拆置博用的启关战插销，插销上应具备博用的呵护交整交天触头.8.6配电箱应庄重真止“一机一闸一漏”制度.8.7动工现场的十足电气线路、设备的拆置、维护战裁撤必须由持证的电工去完毕.9、环保步伐9.1 PVC管进场后应按审批共意的动工规划中动工仄里安插图的央供分类堆搁正在指定的堆场.9.2 输火管拆、拆历程中，应传播物件，宽禁扔掷物件，更没有得用硬器敲打输火管.9.3 输火管拆置应切合典型央供，裁撤时应按一步一浑准则举止，裁撤的输火管应即时运至大天分类堆搁，当天裁撤当天浑理，搞到文化动工.10、效用分解10.1 品量圆里本规划采与自动喷淋，那样预防了果保护没有均而制成的品量问题，预防了人为下空做业而删大了保护仄安系数，保证了混凝土保护动工品量.10.2 工期圆里本规划采与自动喷淋，喷淋保护历程中没有受人力、天气做用，进而俭朴了保护历程人力资材的加进，加快了主体工程动工进度，支缩了工期，包管了后绝处事的成功举止.10.3 成本圆里喷淋系统采与PVC管，可多次沉复使用，共时采与自动喷淋，俭朴了人力资材的加进，降矮了工程血汗成本，有较佳的经济效用.特天是随着下墩数量删加，灵验的降矮了工程血汗成本的加进.10.4 社会效用墩身混凝土喷淋保护简化了保护步调，解搁了劳能源，反映了一个动工企业自动化、板滞化火仄，竖坐了企业的良佳局里，巩固了企业的商场比赛力.11、混凝土干润保护的最矮克日混凝土典型火胶比大气干润（50﹪<Rh<75﹪）,无风，无阳光曲射大气干润（Rh<50﹪）,有风，或者阳光曲射日仄衡气温T（℃）干润保护克日（d）日仄衡气温T（℃）干润保护克日（d）胶凝资料中掺有矿物掺纯料5≤T＜1010≤T＜20T≥202114105≤T＜1010≤T＜20T≥20282114 5≤T＜1010≤T＜20T≥20141075≤T＜1010≤T＜20T≥20211410胶凝资料中已掺有矿物掺纯料5≤T＜1010≤T＜20T≥20141075≤T＜1010≤T＜20T≥202114105≤T＜1010≤T＜20T≥2010775≤T＜1010≤T＜20T≥2014107注：大概积混凝土的保护时间没有小于28d.。
桥墩墩身混凝土养护方案
轨道交通燕房线（主线）工程星城站星城站-阎村站区间阎村站阎村站-大紫草坞站区间大紫草坞站混凝土养护专项方案编制人：审核人：审批人：北京市政路桥股份有限公司北京轨道交通燕房线工程土建施工03合同段项目经理部2014年04月20日1、编制依据为保证已浇筑好的混凝土在规定龄期内达到设计要求的轻度和耐久性，编制此方案，主要依据：《混凝土结构工程施工质量验收规范》（ GB50204-2002 ）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《混凝土外加剂应用技术规范》（GB119-88）《混凝土质量验收规范》（GB50204-2002）《混凝土施工工艺标准》（2JQ00-SG-002-2003）《建筑工程施工质量验收统一标准》（ GB50300-2001 ）2、工程概况2.1工程概况本工程隶属于轨道交通燕房线（主线）工程,包含星城站，星城站—阎村站区间，阎村站，阎村站—大紫草坞站区间，大紫草坞站，设计范围起于星城车站SK9+153.960，终于大紫草坞车站SK12+019.943，标段全长约2.9km。
本标段均属于高架桥梁形式铁轨路线，星城车站设置于京周路和紫燕北路中间绿化带内，站体呈东西向布置。
星城至阎村区间线路布设于京周路南侧绿化带内，沿线跨越市政路依次为健德中街、健德东街、次干一路后到达阎村车站。
阎村车站位于京周路南侧的绿化带内，呈东西向布置。
阎村至大紫草坞车站区间向北跨越京周路、玉米地和良坨铁路，穿越阎村平房区，跨越阎东路向东南方向跨越平方居民区直达大紫草坞站。
大紫草坞站设置于大件路与阎东路之间的北京奥远建材有限公司场内，呈南北向布置。
本工程承台共有182个，其中星城站24个，星城站—阎村站区间62个，阎村站24个，阎村站—大紫草坞站区间47个，大紫草坞站48个。
墩柱共有254个，其中星城站48个，星城站—阎村站区间62个，阎村站48个，阎村站—大紫草坞站区间48个，大紫草坞站48个。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墩身混凝土喷淋养护施工方案1、前言当前，随着中国经济的不断发展和基础建设的需要，高铁特大桥梁墩身越来越多，墩台身混凝土养护劳动力加大，在保证安全和混凝土质量的前提下做到经济、适用、简便，我部设计了“墩身混凝土喷淋养护”系统，通过在我部承建的济青铁路工程淄博特大桥墩身混凝土施工喷淋养护应用中，取得了较好的效果。
2、工程特点喷淋养护效果明显提高。
喷淋系统喷出覆盖混凝土养护面的水幕较为均匀，避免形成干湿循环，克服了以往墩身混凝土洒水养护不均匀的弊病，较好解决了墩身表面混凝土的开裂问题，具有施工操作灵活、方便、节水，可根据现场天气情况的变化和养护效果任意调整喷淋时间等特点。
并实现了全天候、全湿润的养护质量标准，养护质量及效果明显提高，解决了高空混凝土养护的弊病，提高了混凝土养护效率。
养护施工时安全风险明显降低。
养护系统除在安装及提升时需人工干预外，其他工作状态时不需人工干预。
极大的降低了人工高空作业时间，同时降低了养护施工时发生安全事故的机率。
节约用水量明显提升。
自动喷淋养护系统可将水柱完全喷洒，增大了水柱与墩身混凝土的流水面积，避免了人工用水管养护时水柱太粗养护面积小的缺陷，较大的节约了用水资源。
3、使用范围本方案适用于墩身混凝土养护，具体使用条件如下：3.1 施工气温高于5℃；3.2 现场取水较困难；3.3 墩高≤30m。
4、工艺原理“墩身混凝土喷淋养护”工艺原理是通过蓄水箱、高扬程水泵、时间继电器、输水管、喷淋管组成喷淋系统（如图4-1），蓄水箱的蓄水量能够保证连续喷淋作业条件后，设定时间继电器的时间间隔和持续时间并开动喷淋系统电源，喷淋系统进入工作状态。
继电器到达制定的喷淋时间后接通水泵开关，高扬程水泵从水箱内抽水送至输水管内，输水管连接喷淋管，喷淋管喷头对墩顶包裹的土工布进行喷淋洒水，通过湿润的土工布经重力自流将水幕均匀的传递到需养护的墩身混凝土面上，喷水时间达到预定的时间后，时间继电器关闭水泵开关停止喷水。
图4-15、施工工艺流程及操作要点5.2 操作要点5.2.1 供给水箱蓄水容量不小于2m3，采用市场购置成品水箱蓄水。
水箱摆放应尽量靠近桥墩，且能保证不影响桥墩施工的其他工序作业，每个墩身配置一套喷淋设备。
供给水箱应始终保证有足够的蓄水量，防止高扬程水泵在缺水状态下工作时烧毁水泵造成喷淋系统失效。
在水箱内标注警戒水位线，水位下降至警戒水位线时应对水箱进行补给，确保水箱水位符合要求。
喷淋系统安装前，首先对墩顶采用2mm厚土工布满包裹，土工布下搭墩身30cm，墩顶土工布采用预制混凝土块压顶贴实墩顶混凝土面，墩身及凹槽处土工布采用尼龙绳及钢筋卡具固定贴实墩身混凝土面，墩身采用塑料薄膜包裹。
具体见图4-1喷淋养护系统。
5.2.2 水泵扬程应高于桥梁最高墩身5m，以确保养护用水能够泵送至最高墩身施工作业面后有足够的水压将水花喷射到混凝土养护面上。
高扬程水泵应具备长时间并反复开关工作的耐久性，以保证在反复开关及长时间工作时的可靠性，防止在上述使用环境下由于水泵的性能不稳定而影响整个喷淋系统的喷淋效果。
水泵还应具备一定的送水量以满足墩身喷淋时的水量需求，送水量可根据下列公式确定：S=10.3n2/d5.33（5.2.2-1）H=P/(ρg) （5.2.2-2）Q=[H/(SL)]1/2 （5.2.2-3）V=4Q/（3.1416d2）（5.2.2-4）式中：S——管道摩阻；n——管内壁糙率;d——管内径，以m为单位；H——水头差，以m为单位；P——管道两端压强差;ρ——液体密度;g——重力加速度;Q——流量；H——管道两端水头差，以m为单位；L——管道长度，以m为单位；V——管道流速；Q——流量，以m3/s为单位；V——流速，以m/s为单位。
5.2.3输水管采用2cm（根据表5.2.3-1：管径、流速、流量对照表及表5.2.3-2：流速推荐值表确定）PVC管，连接水泵与喷淋管。
输水管悬挂在墩顶吊架上，升至墩顶后与喷淋管道连接。
若墩身高度大于30m，墩身下部范围输水管应使用5cm钢管或根据现场实际情况采用适当管径钢管，使用较大管径的钢管长度应通过计算获得。
管径/流速/流量对照表常用软件课程设计管径/流速/流量对照表表5.2.3-1常用软件课程设计表5.2.3-2常用软件课程设计朱溪大桥墩身模板工程施工方案一般工程上计算时，水管路，压力常见为0.05-0.6MPa ，水在水管中流速在0.4-3米/秒，喷淋管流速道取0.6米/秒。
根据《给排水设计手册》查表取喷头的特性系数为K=15 根据厂家提供资料喷头工作最小压力为0.05Mpa ，依次计算管道流量、管径及沿程损失如下:该点处喷头压力为：H1=0.05Mpa ，该点处喷头流量为：1101H K q ==15×05.010⨯=10.6L/min=0.64m ³/H 。
管径计算 管径=流速流量÷⨯68.353=6.064.068.353÷⨯=19.2mm ≈20mm沿程损失计算单位长度沿程损失可按下式计算：3.1jd 0000107.02v i ⨯= i —每米管道的水头损失，MPa/m ；V —管道内水的平均流速，m/s ；d j —管道的计算内径，m ；应按管道的内径减1mm 确定。
i =0.0000107×019.06.03.12=0.000066Mpa/m根据图4—1所示，喷淋管道路径长为20m ，总计喷头数量为44个，送水管路径长等于墩身高度，此处取最大值30m 。
所以沿程损失∑h =i ×L ×44 =0.00066×40×44 =0.116Mpa自动喷水泵选型计算自动喷水泵扬程：H b≥H，其中H=∑+Ph0+Z式中：∑h—管道沿程和局部水头损失的累计值；P0—最不利点处喷头的工作压力；Z—水箱最低水位至最不利喷头静水压（此处取值为0）。
∑h=0.116MpaP0=0.05MpaZ=0所以，H b≥0.116+0.05+0=0.166Mpa根据水泵流量及扬程选用型号为DQX15-32-0.75的水泵两台，一备一用，其主要参数：扬程32m，流量1.5m³/h。
水箱容积计算常温：用水量=流量m³/H×时间/H流量m³/H=0.7m³总计喷淋时间（5min/1H)=（24×60）/65×5/60=1.85一天用水量：流量m³/H×时间/H=0.7×1.85=1.30m³高温天气用水量约比常温天气用水量多1倍。
5.2.4 喷淋管采用2cmPVC管制作，其上安装向四周扩散的喷头（采用农用喷头），间距50cm，喷淋管沿墩帽布设布设1圈，在墩帽外缘，喷头朝下，且面向砼面，保证墩帽混凝土顶面养护面全部被喷头喷出的水花所覆盖，并有重叠。
喷淋管在墩帽外缘四周上安装时，应调整其与混凝土面的距离，确保喷淋时水柱在混凝土面上能够散射开，并使相邻两喷水孔喷出的水花的散射范围能够相互重叠。
5.2.5 自动控制系统由时间继电器及电磁开关组成，设定时间继电器计时间隔后，继电器控制电磁开关接通或关闭高扬程水泵的电力供应。
时间继电器及开关亦应符合高频率的开关状态下的稳定性，且在不同环境温度下均可调节，以确保高温时段的养护频率符合要求及雨天停止工作以节约资源。
时间继电器应由专人设置，高温时段设置为30min喷淋一次，常温时段为60min喷淋一次，每次喷淋5min，喷淋时间的设置应考虑在第二次喷淋时能确保上次喷淋水分还未完全蒸发。
5.3 劳动组织本方案所需人员如下表：6、材料与设备6.1 材料6.1.1 PVC管本方案采用PVC给水管，拉伸屈服强度≥40MPa，维卡软化温度≥90℃，应符合GB/T5836.1-2006 中相应规定，内外壁光滑、平整，不允许有气泡、裂口和明显的痕纹、凹陷。
6.1.2 自固式水管接头制造精度按GB3764-83执行，表面硬度550—800HV，芯部220—300HV，硬化层深0.03—0.05mm。
6.1.3 喷头农用单喷头，接口类型一般为内丝2分螺纹接口(M14×1.5)。
6.2 主要设备6.2.1 水泵型号：QDX15-32-0.75功能：供水6.2.2 时间继电器型号：AH3-2功能：控制喷淋起始时间7、质量控制7.1 本方案必须遵照执行的现行规范、规程、标准7.1.1《铁路混凝土工程施工技术指南》铁建设[2010]241号；7.1.2《铁路混凝土规程施工质量验收标准》TB10424-2010；7.1.3《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）；7.1.4《铁路工程施工安全技术规程》（TB10303-2009）；7.1.5《施工现场临时用电安全技术规范》（JCJ-2012）；7.1.6 济青铁路有限公司文明施工管理实施细则。
7.2 系统安装条件要求7.2.1 按照要求对水泵、时间继电器、PVC管等进行检查验收，不合格产品不得使用。
7.2.2 对喷淋用水水质进行试验，对混凝土有腐蚀性的水源不得使用。
8、安全措施8.1在安装及喷淋过程中应严格按照《安全生产法》及施工现场安全规范中相关要求执行。
8.2输水管道的高空安装过程中，应严格按照高空施工有关要求作业，必须系安全带、穿防滑鞋、戴安全帽。
8.3调试喷淋管道与养护面的距离时，应注意高压水管的连接部位的连接效果，防止连接不牢靠致使水管脱开，击伤或击落作业人员，且务必注意在此过程中安全带的有效使用。
8.4现场严格按“三相五线制”供电，并按要求做好保护接零及接地。
8.5电器设备应该安装专用的开关和插销，插销上应具备专用的保护接零接地触头。
8.6配电箱应严格实行“一机一闸一漏”制度。
8.7施工现场的一切电气线路、设备的安装、维护和拆除必须由持证的电工来完成。
9、环保措施9.1 PVC管进场后应按审批同意的施工方案中施工平面布置图的要求分类堆放在指定的堆场。
9.2 输水管搭、拆过程中，应传递物件，严禁抛掷物件，更不得用硬器敲击输水管。
9.3 输水管安装应符合规范要求，拆除时应按一步一清原则进行，拆除的输水管应及时运至地面分类堆放，当天拆除当天清理，做到文明施工。
10、效益分析10.1 质量方面本方案采用自动喷淋，这样避免了因养护不均而造成的质量问题，避免了人工高空作业而增大了养护安全系数，确保了混凝土养护施工质量。
10.2 工期方面本方案采用自动喷淋，喷淋养护过程中不受人力、天气影响，从而节约了养护过程人力资源的投入，加快了主体工程施工进度，缩短了工期，保证了后续工作的顺利进行。
10.3 成本方面喷淋系统采用PVC管，可多次重复使用，同时采用自动喷淋，节约了人力资源的投入，降低了工程劳力成本，有较好的经济效益。
