电动机起动用正温度系数(PTC)热敏电阻
PTC热敏电阻和NTC热敏电阻应用及特点

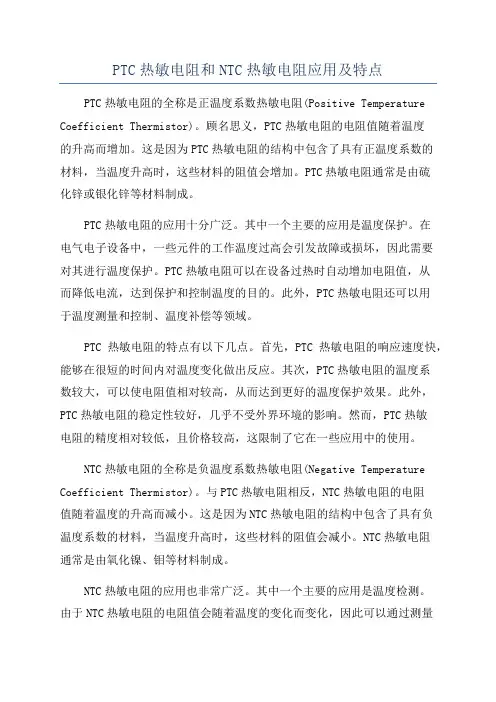

PTC热敏电阻和NTC热敏电阻应用及特点PTC热敏电阻的全称是正温度系数热敏电阻(Positive Temperature Coefficient Thermistor)。
顾名思义，PTC热敏电阻的电阻值随着温度的升高而增加。
这是因为PTC热敏电阻的结构中包含了具有正温度系数的材料，当温度升高时，这些材料的阻值会增加。
PTC热敏电阻通常是由硫化锌或银化锌等材料制成。
PTC热敏电阻的应用十分广泛。
其中一个主要的应用是温度保护。
在电气电子设备中，一些元件的工作温度过高会引发故障或损坏，因此需要对其进行温度保护。
PTC热敏电阻可以在设备过热时自动增加电阻值，从而降低电流，达到保护和控制温度的目的。
此外，PTC热敏电阻还可以用于温度测量和控制、温度补偿等领域。
PTC热敏电阻的特点有以下几点。
首先，PTC热敏电阻的响应速度快，能够在很短的时间内对温度变化做出反应。
其次，PTC热敏电阻的温度系数较大，可以使电阻值相对较高，从而达到更好的温度保护效果。
此外，PTC热敏电阻的稳定性较好，几乎不受外界环境的影响。
然而，PTC热敏电阻的精度相对较低，且价格较高，这限制了它在一些应用中的使用。
NTC热敏电阻的全称是负温度系数热敏电阻(Negative Temperature Coefficient Thermistor)。
与PTC热敏电阻相反，NTC热敏电阻的电阻值随着温度的升高而减小。
这是因为NTC热敏电阻的结构中包含了具有负温度系数的材料，当温度升高时，这些材料的阻值会减小。
NTC热敏电阻通常是由氧化镍、钼等材料制成。
NTC热敏电阻的应用也非常广泛。
其中一个主要的应用是温度检测。
由于NTC热敏电阻的电阻值会随着温度的变化而变化，因此可以通过测量电阻值来间接测量温度。
NTC热敏电阻还可以应用于温度补偿、温度控制、温度补偿、温度补偿等领域。
另外，NTC热敏电阻还可以应用在电源管理、温度控制和温度补偿等领域。
NTC热敏电阻的特点有以下几点。
PTC正温度系数热敏电阻及电阻器的命名
PTC正温度系数热敏电阻及电阻器的命名PTC热敏电阻（Positive Temperature Coefficient Thermistor，简称PTC）是一种具有正温度系数的热敏电阻。
它的电阻值随温度的上升而增大，因此用作温度传感器时能够实现温度变化的线性测量。
PTC热敏电阻主要由氧化物陶瓷材料制成。
其基本结构是将金属导体焊接在陶瓷片上，并通过特定的材料处理使其具有正温度系数。
PTC热敏电阻的主要特点是温度变化时阻值的变化较大，而温度稳定时的阻值相对较小。
这使得PTC热敏电阻成为一种理想的温度传感器，被广泛应用于温度控制、温度补偿、过流保护等方面。
在PTC热敏电阻的命名中，通常会使用一系列数字和字母来表示其基本参数。
下面是一般常见的几种命名方法：1.R-PTC命名法：在这种命名法中，以"R"开头表示热敏电阻，后跟识别码用于表示产品类型和参数。
例如，R25表示在温度为25摄氏度时的电阻值。
2.NTC命名法：这种命名法通常用于负温度系数热敏电阻，但有时也可以用于PTC热敏电阻。
在NTC命名法中，以"NTC"开头表示热敏电阻，后面的数字表示在一些温度下的电阻值。
例如，NTC10K表示在10摄氏度时的电阻值为10千欧姆。
3. 温度敏感电阻器：PTC英文全称为 "Positive Temperature Coefficient"，即正温度系数。
在温度敏感电阻器的命名中，通常会在型号中添加温度参数。
例如，PTC10-100表示在温度为100摄氏度时的电阻值为10欧姆。
除了命名方法之外，在PTC热敏电阻的产品型号中还会包含其他重要信息，比如公差范围、功率耗散能力等。
这些信息对于电子工程师来说都是非常重要的，因为它们决定了PTC热敏电阻在实际应用中的适用性和可靠性。
总的来说，PTC正温度系数热敏电阻是一种具有正温度系数的热敏电阻，具有随温度上升而增大的电阻特性。
ptc和ntc原理

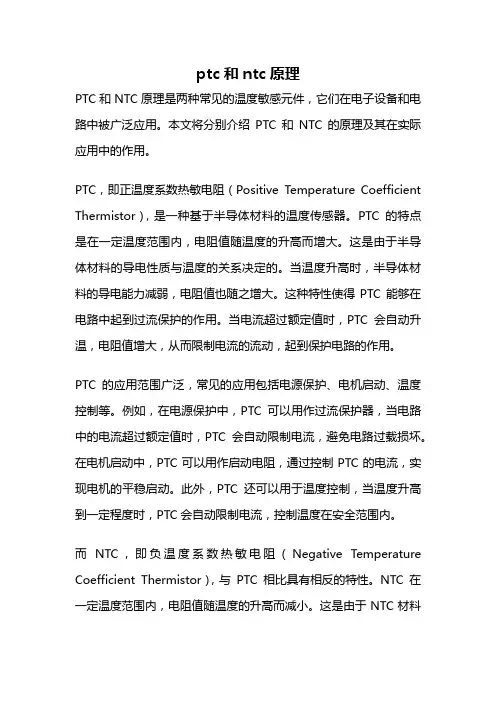

ptc和ntc原理PTC和NTC原理是两种常见的温度敏感元件，它们在电子设备和电路中被广泛应用。
本文将分别介绍PTC和NTC的原理及其在实际应用中的作用。
PTC，即正温度系数热敏电阻（Positive Temperature Coefficient Thermistor），是一种基于半导体材料的温度传感器。
PTC的特点是在一定温度范围内，电阻值随温度的升高而增大。
这是由于半导体材料的导电性质与温度的关系决定的。
当温度升高时，半导体材料的导电能力减弱，电阻值也随之增大。
这种特性使得PTC能够在电路中起到过流保护的作用。
当电流超过额定值时，PTC会自动升温，电阻值增大，从而限制电流的流动，起到保护电路的作用。
PTC的应用范围广泛，常见的应用包括电源保护、电机启动、温度控制等。
例如，在电源保护中，PTC可以用作过流保护器，当电路中的电流超过额定值时，PTC会自动限制电流，避免电路过载损坏。
在电机启动中，PTC可以用作启动电阻，通过控制PTC的电流，实现电机的平稳启动。
此外，PTC还可以用于温度控制，当温度升高到一定程度时，PTC会自动限制电流，控制温度在安全范围内。
而NTC，即负温度系数热敏电阻（Negative Temperature Coefficient Thermistor），与PTC相比具有相反的特性。
NTC在一定温度范围内，电阻值随温度的升高而减小。
这是由于NTC材料中的导电粒子在温度升高时的活动性增加，导致电阻值下降。
NTC 的这种特性使其在温度测量和温度补偿中得到广泛应用。
NTC的应用领域包括温度测量、温度补偿、温度控制等。
例如，在温度测量中，将NTC连接到电路中，根据NTC的电阻值变化来计算温度值。
在温度补偿中，由于NTC的电阻值随温度变化的特性，可以通过NTC来补偿电路中其他元件的温度漂移，提高电路的稳定性和精度。
此外，NTC还可以用于温度控制，当温度升高到一定程度时，NTC的电阻值下降，可以通过控制电路中的反馈信号来实现温度控制。
PTC热敏电阻介绍
PTC热敏电阻介绍PTC热敏电阻，全称正温度系数热敏电阻（Positive Temperature Coefficient Thermistor），是一种电阻随温度升高而增加的热敏元件。
它具有高温度灵敏度和稳定性，广泛应用于温度测量、温度控制、电子元器件保护等领域。
PTC热敏电阻的工作原理是基于半导体材料的热致电阻效应。
一般情况下，半导体材料的电阻随着温度的升高而降低，这被称为负温度系数（NTC）效应。
与之相反，PTC热敏电阻是借助特殊的材料和结构设计，使得其电阻随温度升高而增加，呈现正温度系数（PTC）效应。
PTC热敏电阻的结构主要由热敏薄片、两个电极和外封装组成。
其中热敏薄片是PTC热敏电阻的核心部件，由高聚物材料和电阻微粒组成。
在低温下，电阻微粒之间由于高聚物具有较低的导电性，所以电阻值较大。
当温度升高时，高聚物材料的导电性也会增加，导致电阻值减小。
当温度超过PTC热敏电阻的临界温度时，高聚物材料会发生热凝胶效应，导致电阻值急剧增加。
这种变化特性使得PTC热敏电阻可用作温度传感器和温度控制器。
PTC热敏电阻的优点主要体现在以下几个方面。
首先，PTC热敏电阻的温度灵敏度高，可以实现精确的温度测量和控制，对温度变化的响应速度快。
其次，PTC热敏电阻具有稳定性高、稳态电阻值匹配性好的特点，适用于电路中的稳定性要求较高的应用。
此外，PTC热敏电阻还具有较大的电阻范围可选，可根据实际需求进行选择和设计。
PTC热敏电阻在实际应用中有着广泛的用途。
首先，它常用于温度测量领域，可以将其作为温度传感器应用于各类温度计、温度控制器等设备中。
其次，PTC热敏电阻还可以应用于电路的温度保护功能中，一旦电路温度超过设定值，PTC热敏电阻的阻值会急剧增大，从而断开电路，起到保护电子元器件的作用。
此外，PTC热敏电阻还可以应用于电源模块、电动机保护、电机启动和恒流源等领域。
总之，PTC热敏电阻是一种功能特殊、应用广泛的热敏元件，具有高温度灵敏度、稳定性好等优点，适用于温度测量、温度控制、电子元器件保护等多个领域。
PTC正温度系数热敏电阻及电阻器的命名.
PTC(Positive Temperature Coefficient正温度系数热敏电阻概述▲ 产品介绍PTC 热敏电阻是一种具有正温度系数的热敏电阻，其主要构成材料为陶瓷钛酸钡（BaTiO3），主要特点是在工作温度范围内，其电阻率随温度的增加而增加，且呈非线性变化，俗称为非线性PTC 效应。
利用PTC 热敏电阻的这种特性，可广泛应用于各类家用电器中用作过流保护，过热保护，延时启动，软启动，自动消磁等。
▲ 术语解释● 零功率电阻：在规定温度下测量热敏电阻的电阻值。
当由于电阻体内部发热引起的电阻值变化相对于总的测量误差来说可以忽略不计时测得的电阻值。
● ● ● ● ●标称零功率电阻（Rn ）：即在室温25℃时的零功率电阻值R25，也称额定零功率电阻值。
最小电阻Rmin ：在低于开关温度时最小的零功率电阻值。
开关温度Tsw ：PTC 热敏电阻的电阻值开始发生跃增时的温度，亦称居里温度或居里点。
开关电阻Rb ：指对应于开关温度时的零功率电阻值。
最大电压：在规定的环境温度和静止空气中，允许连续施加在PTC 热敏电阻上的最大直流或交流电压。
●平衡点电阻Rp ：指在25℃的静止空气中，对PTC 热敏电阻施加最大工作电压Umax ，当电阻体温度平衡时所具有的电阻值。
Tp 表示平衡点温度。
●不动作电流（常态电流）：指当PTC 热敏电阻串联在负载电路中，当电路处于正常工作状态时流过PTC 热敏电阻的电流值。
此电流值不足于使其温度升高超过居里温度。
● ●动作电流：室温25℃指使PTC 热敏电阻的阻值因自热而急剧上升所需的电流值。
零功率电阻温度系数aT ：在规定温度下，PTC 热敏电阻的零功率电阻的相对变化与引起该变化的相对温度增量之比，用公式表示如下:其计算式为：式中：T 为热力学温度，Tt = Tb +50℃ RT 为温度Tt 时对应的零功率电阻● ●耗散常数f ：在规定的环境条件下，PTC 热敏电阻耗散功率的变化与相应温度变化之比。
ptc启动热敏电阻

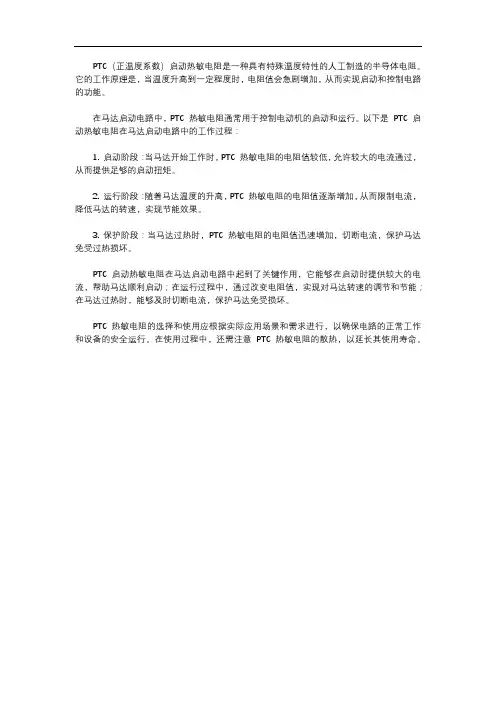

PTC（正温度系数）启动热敏电阻是一种具有特殊温度特性的人工制造的半导体电阻。
它的工作原理是，当温度升高到一定程度时，电阻值会急剧增加，从而实现启动和控制电路的功能。
在马达启动电路中，PTC 热敏电阻通常用于控制电动机的启动和运行。
以下是PTC 启动热敏电阻在马达启动电路中的工作过程：
1. 启动阶段：当马达开始工作时，PTC 热敏电阻的电阻值较低，允许较大的电流通过，从而提供足够的启动扭矩。
2. 运行阶段：随着马达温度的升高，PTC 热敏电阻的电阻值逐渐增加，从而限制电流，降低马达的转速，实现节能效果。
3. 保护阶段：当马达过热时，PTC 热敏电阻的电阻值迅速增加，切断电流，保护马达免受过热损坏。
PTC 启动热敏电阻在马达启动电路中起到了关键作用，它能够在启动时提供较大的电流，帮助马达顺利启动；在运行过程中，通过改变电阻值，实现对马达转速的调节和节能；在马达过热时，能够及时切断电流，保护马达免受损坏。
PTC 热敏电阻的选择和使用应根据实际应用场景和需求进行，以确保电路的正常工作和设备的安全运行。
在使用过程中，还需注意PTC 热敏电阻的散热，以延长其使用寿命。
正、负温度系数PTC热敏电阻介绍
正、负温度系数PTC热敏电阻介绍PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时,它的电阻值随着温度的升高呈阶跃性的增高.PTC热敏电阻组织结构和功能原理陶瓷材料通常用作高电阻的优良绝缘体,而陶瓷PTC热敏电阻是以钛酸钡为基,掺杂其它的多晶陶瓷材料制造的,具有较低的电阻及半导特性.通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的:在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代,因而得到了一定数量产生导电性的自由电子.对于PTC热敏电阻效应,也就是电阻值阶跃增高的原因,在于材料组织是由许多小的微晶构成的,在晶粒的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越界进入到相邻区域中去,因此而产生高的电阻.这种效应在温度低时被抵消: 在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动.而这种效应在高温时,介电常数和极化强度大幅度地降低,导致势垒及电阻大幅度地增高,呈现出强烈的PTC效应.PTC热敏电阻制造流程将能够达到电气性能和热性能要求的混合物 (碳酸钡和二氧化钛以及其它的材料) 称量、混合再湿法研磨,脱水干燥后干压成型制成圆片形、长方形、圆环形、蜂窝状的毛坯.这些压制好的毛坯在较高的温度下(1400℃左右)烧结成陶瓷,然后上电极使其金属化,根据其电阻值分档检测.按照成品的结构形式钎焊封装或装配外壳,之后进行最后的全面检测.称量 >> 球磨 >> 预烧结 >> 造粒>> 成型 >> 烧结 >> 上电极 >> 阻值分选>> 钎焊 >> 封装装配 >> 打标志 >> 耐压检测>> 阻值检测 >> 最终检测 >> 包装 >> 入库NTC负温度系数热敏电阻工作原理NTC是Negative Temperature Coefficient 的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。
PTC正温度系数热敏电阻介绍
PTC正温度系数热敏电阻介绍PTC热敏电阻是一种根据温度变化而改变电阻值的热敏元件。
它是根据材料的正温度系数特性设计而成。
本文将介绍PTC正温度系数热敏电阻的原理、特点、应用领域等方面的内容。
PTC热敏电阻的原理是基于材料的正温度系数特性。
正温度系数意味着随着温度的升高，材料的电阻值也会增加。
这是由于材料在温度升高时，晶格的结构发生变化导致电阻值的变化。
PTC热敏电阻利用这一特性设计出来，用于测量和控制温度。
PTC热敏电阻的特点有以下几个方面。
首先，它具有较高的灵敏度和稳定性。
由于其正温度系数的特性，PTC热敏电阻对温度变化非常敏感，能够准确地感知温度改变。
其次，PTC热敏电阻的响应时间比较快，能够实时地检测温度的变化。
另外，PTC热敏电阻具有较高的可靠性和耐久性，能够在恶劣的环境下正常工作。
PTC热敏电阻在各个领域有广泛的应用。
首先，它在电力领域中用于过载保护。
在电路中，当电流超过一定值时，电阻的温度会上升，PTC热敏电阻由于其正温度系数的特性，电阻值会急剧上升，从而限制电流的流动，起到保护电路的作用。
其次，PTC热敏电阻在电子产品中用于温度控制和测量。
例如，手机、电脑等设备中常用的温度传感器就是利用PTC热敏电阻的特性进行测量和控制温度。
此外，PTC热敏电阻还广泛应用于汽车领域，用于发动机冷却系统、空调系统等的温度控制。
除了应用领域外，PTC热敏电阻的制造工艺也值得关注。
一般来说，PTC热敏电阻的制造采用陶瓷工艺。
这是因为陶瓷材料具有较高的绝缘性能和机械强度，能够适应各种恶劣的环境。
陶瓷工艺还能够实现小尺寸和轻量化的要求，符合现代电子产品的设计需求。
总结起来，PTC热敏电阻是根据材料的正温度系数特性设计的热敏元件。
它具有高灵敏度、稳定性和可靠性的特点，广泛应用于过载保护、温度控制和测量等领域。
PTC热敏电阻的制造采用陶瓷工艺，具有小尺寸和轻量化的特点。
相信随着技术的不断发展，PTC热敏电阻在各个领域将继续发挥重要作用。
