悬臂梁的受力分析与结构优化
悬臂梁分析报告
悬臂梁受力分析报告高一博2016.11.13西安理工大学机械与精密仪器工程学院摘要利用ANSYS对悬臂梁进行有限元静力学分析,得到悬臂梁的最大应力和挠度位移。
从而校验结构强度和尺寸定义，从而对结构进行最优化设计修正。
关键词：悬臂梁，变形分析，应力分析目录一.问题描述： (4)二.分析的目的和内容： (4)三.分析方案和有限元建模方法： (4)四.几何模型 (4)五．有限元模型 (4)六．计算结果： (5)七.结果合理性的讨论、分析 (8)八．结论 (8)参考文献 (8)一.问题描述：现有一悬臂梁，长500MM，一端固定，另外一端施加一个竖直向下的集中力200N。
其截面20MMX20MM的矩形，现在要分析该梁的在集中力作用下产生的位移，应力和局部应力。
二.分析的目的和内容：1.观察悬臂梁的变形情况；2.观察分析悬臂梁的应力变化；3.找出其最大变形和最大应力点，分析形成原因；三.分析方案和有限元建模方法：1.使用ANSYS-modeling-create-volumes-block建模，2.对梁进行材料定义，网格划分。
3.一端固定，另外一端施加一个向下的200N的力。
4.后处理中查看梁的应力和变形情况。
四.几何模型500X20X20的梁在在ANSYS中进行绘制.由于结构简单规则，无需简化。
五．有限元模型单元类型：solid brick8node45材料参数：弹性模量2e+11pa,泊松比0.3边界条件：一端固定，一端施加载荷载荷：F=200N划分网格后的悬臂梁模型六．计算结果：变形位移图等效应力图局部应力图七.结果合理性的讨论、分析1.位移分析：在变形位移图上，在约束端位移最小为零，受压端位移最大。
与实际结果一致。
2.应力分析：在应力图上，应力最大处在约束端，而最小的位于受压端，与变形图相对应。
通过材料力学计算可知约束端的所受弯矩最大。
两个结果印证无误。
3.局部应力分析：在局部应力图上，可以看出在固定端上表面存有较大的应力，且为拉应力，受压端直角尖处有最大应力，从形成原因上分析属于尖角处应力集中。
悬臂梁受力分析

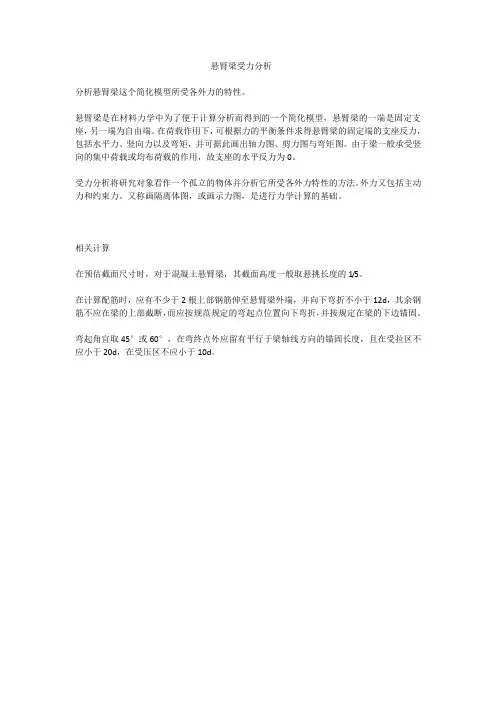

悬臂梁受力分析
分析悬臂梁这个简化模型所受各外力的特性。
悬臂梁是在材料力学中为了便于计算分析而得到的一个简化模型，悬臂梁的一端是固定支座，另一端为自由端。
在荷载作用下，可根据力的平衡条件求得悬臂梁的固定端的支座反力，包括水平力、竖向力以及弯矩，并可据此画出轴力图、剪力图与弯矩图。
由于梁一般承受竖向的集中荷载或均布荷载的作用，故支座的水平反力为0。
受力分析将研究对象看作一个孤立的物体并分析它所受各外力特性的方法。
外力又包括主动力和约束力。
又称画隔离体图，或画示力图，是进行力学计算的基础。
相关计算
在预估截面尺寸时，对于混凝土悬臂梁，其截面高度一般取悬挑长度的1/5。
在计算配筋时，应有不少于2根上部钢筋伸至悬臂梁外端，并向下弯折不小于12d，其余钢筋不应在梁的上部截断，而应按规范规定的弯起点位置向下弯折，并按规定在梁的下边锚固。
弯起角宜取45°或60°，在弯终点外应留有平行于梁轴线方向的锚固长度，且在受拉区不应小于20d，在受压区不应小于10d。
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法悬臂梁是工程力学中常见的结构形式，它广泛应用于桥梁、楼房等建筑物中。
在设计和施工过程中，了解悬臂梁的受力情况和弯曲变形问题至关重要。
本文将对悬臂梁的受力和弯曲变形进行分析，并介绍相应的计算方法。
首先，我们来讨论悬臂梁的受力情况。
悬臂梁在受力时主要承受弯矩和剪力。
弯矩是悬臂梁上各点受力引起的弯曲效应，它使悬臂梁产生弯曲变形。
剪力则是悬臂梁上各点受力引起的剪切效应，它使悬臂梁产生剪切变形。
在实际工程中，我们需要计算和分析悬臂梁上各点的弯矩和剪力分布，以确保悬臂梁的安全性和稳定性。
悬臂梁的弯矩和剪力分布可以通过力学原理和结构力学知识进行计算。
在计算弯矩时，我们可以利用悬臂梁的受力平衡条件和弹性力学理论，根据悬臂梁上各点的受力情况和几何特征，推导出弯矩的计算公式。
而剪力的计算则需要考虑悬臂梁上各点的剪力平衡条件和结构特性，通过应力分析和静力平衡原理，得出剪力的计算公式。
除了计算弯矩和剪力分布，我们还需要了解悬臂梁的弯曲变形问题。
悬臂梁在受力时会发生弯曲变形，这对于悬臂梁的设计和施工具有重要影响。
弯曲变形可以通过弹性力学理论进行分析和计算。
我们可以利用悬臂梁的几何特征、材料性质和受力情况，推导出弯曲变形的计算公式。
通过计算弯曲变形，我们可以评估悬臂梁的变形程度，以及对结构的影响。
在实际工程中，为了更准确地计算悬臂梁的受力和弯曲变形，我们通常会借助计算机软件进行数值模拟和分析。
数值模拟可以更精确地模拟悬臂梁的受力和变形情况，提供更准确的计算结果。
同时，数值模拟还可以帮助工程师优化悬臂梁的设计方案，提高结构的安全性和稳定性。
总结起来，工程力学中的悬臂梁受力和弯曲变形问题是一个重要的研究领域。
通过分析悬臂梁的受力情况和弯曲变形问题，我们可以了解悬臂梁的力学特性，为悬臂梁的设计和施工提供依据。
同时，借助计算机软件进行数值模拟和分析，可以更准确地计算悬臂梁的受力和变形情况，提高工程的安全性和稳定性。
悬臂梁结构动力响应分析与优化设计
悬臂梁结构动力响应分析与优化设计悬臂梁是一种常见的结构形式，在工程中有广泛的应用。
然而，由于其特殊的结构特点，悬臂梁在受到外界力作用时容易发生动力响应，影响其安全性和稳定性。
因此，对悬臂梁结构进行动力响应分析与优化设计，对于确保结构的安全性和可靠性至关重要。
悬臂梁结构的动力响应分析是指通过数学建模和计算分析对悬臂梁在受到外界力作用下的响应情况进行评估。
在进行动力响应分析时，需要考虑诸如结构的质量、刚度等参数。
通常，可以利用有限元方法对悬臂梁进行动力响应分析。
有限元方法是一种通过将结构离散为有限个小单元，然后对每个小单元进行力学计算，并将计算结果进行组合得出整体结构响应的数值计算方法。
通过有限元分析，可以得出悬臂梁受力情况、变形情况等重要参数，对于结构的合理设计和改进提供科学依据。
在动力响应分析的基础上，进行悬臂梁结构的优化设计是为了提高其动力响应性能。
悬臂梁的优化设计要考虑多个因素，包括结构的材料性能、几何形状、截面尺寸等。
在材料性能方面，通常需要选择具有较高强度和刚度的材料，以保证结构的承载能力。
在几何形状和截面尺寸方面，通过合理选择和设计，可以减小结构的质量和惯性矩，从而降低悬臂梁的动力响应。
对于悬臂梁结构的优化设计，常见的方法是结构拓扑优化和参数优化。
结构拓扑优化通过改变梁的支座位置、截面形状等来优化悬臂梁结构。
参数优化则是在已定形状的基础上，优化截面尺寸、材料性能等参数，以达到优化结构动力响应的效果。
这两种方法既可以分开进行也可以结合使用，通过多次计算和比较来找到最优的结构设计方案。
悬臂梁结构动力响应分析与优化设计是一个综合性和复杂性的工程问题。
在实际工程中，需要综合考虑结构的静力和动力响应，还要考虑材料的可获得性、成本等因素。
因此，对悬臂梁结构进行动力响应分析与优化设计需要多学科的知识和专业工具的支持。
只有通过科学的方法和综合考虑各种因素，才能得到结构性能和经济性的双重保证。
总之，悬臂梁结构动力响应分析与优化设计对于确保结构的安全性和可靠性具有重要意义。
悬臂梁的受力分析与结构优化

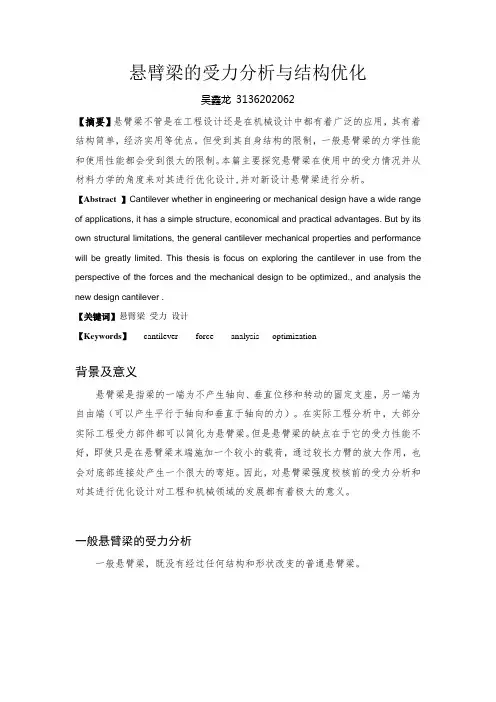

悬臂梁的受力分析与结构优化吴鑫龙3136202062【摘要】悬臂梁不管是在工程设计还是在机械设计中都有着广泛的应用，其有着结构简单，经济实用等优点。
但受到其自身结构的限制，一般悬臂梁的力学性能和使用性能都会受到很大的限制。
本篇主要探究悬臂梁在使用中的受力情况并从材料力学的角度来对其进行优化设计,并对新设计悬臂梁进行分析。
【Abstract 】Cantilever whether in engineering or mechanical design have a wide range of applications, it has a simple structure, economical and practical advantages. But by its own structural limitations, the general cantilever mechanical properties and performance will be greatly limited. This thesis is focus on exploring the cantilever in use from the perspective of the forces and the mechanical design to be optimized., and analysis the new design cantilever .【关键词】悬臂梁受力设计【Keywords】cantilever force analysis optimization背景及意义悬臂梁是指梁的一端为不产生轴向、垂直位移和转动的固定支座，另一端为自由端（可以产生平行于轴向和垂直于轴向的力）。
在实际工程分析中，大部分实际工程受力部件都可以简化为悬臂梁。
但是悬臂梁的缺点在于它的受力性能不好，即使只是在悬臂梁末端施加一个较小的载荷，通过较长力臂的放大作用，也会对底部连接处产生一个很大的弯矩。
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法总结
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法总结悬臂梁是工程力学中常见的结构，其受力和弯曲变形问题一直是研究的焦点。
本文将对悬臂梁受力和弯曲变形问题的分析与计算方法进行总结。
一、悬臂梁的受力分析在工程实践中，悬臂梁常常承受着外部力的作用，因此对其受力进行准确的分析至关重要。
悬臂梁的受力分析主要包括弯矩和剪力的计算。
1. 弯矩的计算悬臂梁在受力时会产生弯矩，弯矩的计算可以通过弯矩方程进行。
弯矩方程是基于力的平衡原理和材料的本构关系推导出来的，通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析，可以得到弯矩的表达式。
2. 剪力的计算悬臂梁在受力时还会产生剪力，剪力的计算同样可以通过力的平衡原理和材料的本构关系进行推导。
剪力方程可以通过对悬臂梁上各点的力平衡和材料的剪切应力-剪切应变关系进行分析得到。
二、悬臂梁的弯曲变形分析除了受力分析外，悬臂梁的弯曲变形也是需要考虑的重要问题。
弯曲变形是指悬臂梁在受力作用下产生的弯曲形变，主要表现为悬臂梁的中性面发生偏移和悬臂梁上各点的位移。
1. 弯曲形变的计算弯曲形变的计算可以通过弯曲方程进行。
弯曲方程是基于力的平衡原理和材料的本构关系推导出来的，通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析，可以得到弯曲形变的表达式。
2. 中性面的偏移和位移的计算中性面的偏移和位移是悬臂梁弯曲变形的重要表现形式。
中性面的偏移可以通过弯曲方程和几何关系进行计算，位移可以通过位移方程进行计算。
通过这些计算，可以得到悬臂梁上各点的位移和中性面的偏移情况。
三、悬臂梁的计算方法总结为了更准确地分析和计算悬臂梁的受力和弯曲变形问题，工程力学中提出了一系列计算方法。
常见的计算方法包括静力学方法、力学性能方法和有限元方法等。
1. 静力学方法静力学方法是最常用的计算方法之一，它基于力的平衡原理和材料的本构关系进行分析和计算。
通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析，可以得到悬臂梁的受力和弯曲变形情况。
悬臂梁的受力分析与结构优化
悬臂梁的受力分析与结构优化悬臂梁是一种常见的结构，由于其特殊的支持方式，受力分析和结构优化对于设计师来说是非常重要和关键的。
本文将详细介绍悬臂梁的受力分析和结构优化。
首先，我们需要了解悬臂梁的基本结构和受力情况。
悬臂梁由一个固定支座和一个悬挑段组成，其中，固定支座是悬挑段的唯一支撑点。
常见的悬臂梁结构包括悬臂梁、悬臂梁连接梁柱和榀架等。
悬臂梁的受力分析可以通过静力学的原理来进行。
在进行悬臂梁的受力分析时，可以采用以下步骤：1.确定受力类型：首先需要确定悬臂梁所受的外力类型，包括集中力、均布力以及倾覆力。
根据具体情况，可以分析受力的大小、方向和作用点位置。
2.绘制受力图：针对所确定的受力情况，绘制受力图可以帮助我们更加直观地了解悬臂梁的受力情况。
受力图包括受力箭头和标注力的大小、方向和作用点位置。
3.计算受力大小：利用受力图，可以通过应力平衡原理计算出悬臂梁各个部分的受力大小。
利用平衡方程，可以计算出悬臂梁在不同位置的剪力、弯矩和轴力。
4.分析受力状况：通过计算出的受力大小，可以分析悬臂梁的受力状况。
在分析过程中，需要注意各个受力点的正负号，以及受力的分布情况。
在进行悬臂梁的结构优化时，可以采用以下方法：1.材料选型：选择适当的材料是悬臂梁结构优化的重要因素之一、优先选择具有较高的强度和刚度的材料，以减小悬臂梁的自重；同时还要考虑材料的成本和可获得性。
2.梁型设计：根据实际需求，选择合适的梁型可以优化悬臂梁的结构。
常见的梁型包括矩形梁、圆形梁、槽式梁等，每种梁型具有不同的性能和应用范围。
3.截面设计：选择合适的悬臂梁截面形状和尺寸可以优化悬臂梁的结构性能。
通过计算悬臂梁的受力情况，可以确定截面的强度和刚度需求，然后选择合适的截面形状和尺寸。
4.强度验证：在进行结构优化后，需要进行强度验证。
通过对悬臂梁进行负荷测试或使用有限元分析方法，可以验证悬臂梁是否满足强度和刚度的要求。
如果不满足要求，需要对结构进行调整和优化。
悬臂梁受力分析
悬臂梁受力分析悬臂梁是一种常见的结构，其在工程领域中被广泛应用于各种场景中。
悬臂梁通常由一根横梁支撑在一侧固定点上，另一侧悬挂自由。
在这个题目中，我们需要对悬臂梁的受力进行分析。
通过对悬臂梁的受力分析，我们可以更好地了解悬臂梁的力学特性，从而为工程设计提供指导。
悬臂梁受力分析的过程中，需要考虑以下几个方面：均布载荷、集中载荷、弯矩和剪力。
首先，均布载荷是指沿悬臂梁长度均匀分布的外力。
均布载荷会导致悬臂梁产生弯矩和剪力。
弯矩是指沿悬臂梁截面产生的转矩，会引起梁的弯曲变形。
剪力是指悬臂梁截面上的内力，会引起梁切割时的剪切应力。
接下来，集中载荷是指作用在悬臂梁上的一个点载荷。
集中载荷也会导致悬臂梁产生弯矩和剪力，但其分布方式与均布载荷不同。
集中载荷通常是通过点载和反力作用于悬臂梁上，需要分析这些点载和反力之间的平衡关系。
悬臂梁受力分析中，需要确定各个部位的受力分布。
这可以通过应用梁的静力平衡原理和弹性力学理论来实现。
通过对悬臂梁进行等效力的划分和计算，可以得到悬臂梁上各个截面的受力状态。
在这个过程中，需要根据力的平衡条件，确定力的大小和方向。
在悬臂梁受力分析中，需要注意以下几个问题。
首先，弯矩和剪力的计算需要考虑悬臂梁的几何形状和材料特性。
其次，边界条件对悬臂梁的受力分布有重要影响。
边界条件包括支撑方式、固定约束和自由悬挂等。
最后，悬臂梁的载荷和受力分布需要满足梁的强度和刚度要求，从而保证悬臂梁能够承受设计要求。
悬臂梁受力分析可以应用于许多领域，如建筑结构、桥梁工程和机械设计等。
通过对悬臂梁的受力分析，可以确定悬臂梁的设计方案，并进行结构安全评估。
悬臂梁受力分析对于确保结构的安全性和稳定性具有重要意义。
总之，悬臂梁受力分析是一项重要的工程技术，可以帮助我们理解悬臂梁的受力特性。
通过合理的受力分析，可以为工程设计和结构优化提供科学依据。
悬臂梁受力分析需要考虑各种力的平衡关系和边界条件。
掌握悬臂梁受力分析的方法和技巧，对于工程师和设计师而言是至关重要的。
