噪声监测设计方案
环境监测噪声监测方案
环境监测噪声监测方案
一、监测目的
1.通过我校校区环境噪声进行监测，掌握噪声监测的技术。
2.通过噪声监测数据分析，对我校环境噪声进行评价，掌握噪声评估方法。
3.完成课程设计任务并为以后工作积累实践经验。
二、监测对象
扬州大学扬子津东校区

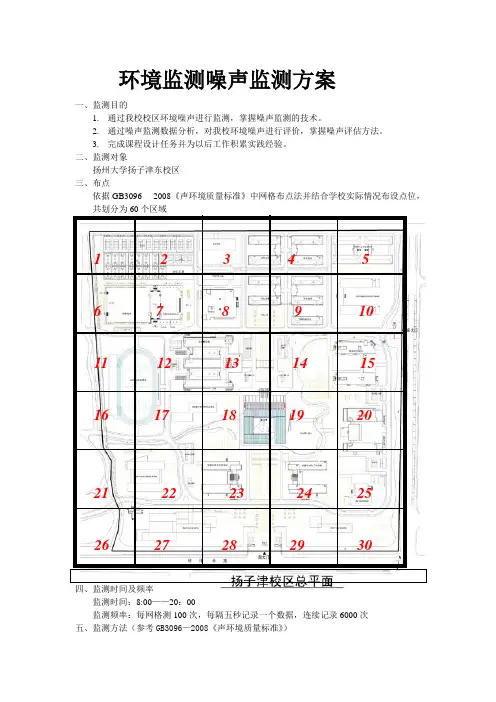

三、布点
依据GB3096----2008《声环境质量标准》中网格布点法并结合学校实际情况布设点位，
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
16 17 18 19 20
21 22 23 24 25
26 27 28 29 30
四、监测时间及频率
监测时间：8:00——20：00
监测频率：每网格测100次，每隔五秒记录一个数据，连续记录6000次
五、监测方法（参考GB3096—2008《声环境质量标准》）
1.测量时天气应在无雨雪，无雷电情况下进行，风速应在5m/s以下时进行
2.距离任何反射物（地面除外）至少
3.5M外测量，距地面高度1.2M以上。
3.读数方式用快挡，每隔5秒读一个瞬时A声级，连续读取100个数据。
读数同时要判
断和记录附近主要噪声来源（如交通噪声、施工噪声、工厂或车间噪声、锅炉噪声…）和天气条件。
六、检测项目
L10，L50，L90，等效声级Leq(依据GB3096—2008《声环境质量标准》)
六、监测仪器
HS5633A型数字声级计。
噪声检测系统的硬件设计方案
噪声检测系统的硬件设计方案引言：噪声是我们生活中常见的环境问题，严重影响人们的健康和生活质量。
为了及时监测和控制噪声污染，设计一个高效可靠的噪声检测系统是非常重要的。
本文将介绍一个完整的噪声检测系统的硬件设计方案，包括传感器选择、信号处理、数据存储和显示等方面。
一、传感器选择1. 声音传感器：选择高灵敏度、宽频响范围的声音传感器，如MEMS 麦克风传感器，能够准确捕捉噪声信号，并将其转化为电信号输出。
2. 环境传感器：为了更全面地了解噪声的来源和影响因素，可以选择加速度传感器、温湿度传感器等，监测噪声的震动和环境参数。
二、信号处理1. 信号放大：将传感器输出的微弱电信号放大到合适的幅度，以便后续的信号处理和分析。
2. 滤波处理：使用低通滤波器、带通滤波器等方法，去除噪声信号中的高频噪声和干扰信号，保留感兴趣的频率范围内的信号。
3. 信号采样：采用高精度的模数转换器（ADC）对滤波后的信号进行采样，将模拟信号转换为数字信号，以便后续的数据处理和分析。
三、数据存储和显示1. 存储设备：选择适合的存储设备，如SD卡、EEPROM等，将采集到的噪声数据进行存储，以备后续的数据分析和报告生成。
2. 显示界面：设计合适的显示界面，如LCD显示屏、数码管等，将实时或历史的噪声数据以直观的方式展示给用户，方便用户进行实时监测和分析。
四、供电和通信1. 供电系统：选择合适的电源模块，如锂电池、电源适配器等，为噪声检测系统提供稳定可靠的电源。
2. 通信模块：可选用无线通信模块（如Wi-Fi、蓝牙等）或有线通信模块（如RS485、以太网等），将采集到的噪声数据传输到上位机或云平台，实现远程监控和数据管理。
结论：噪声检测系统的硬件设计方案是确保噪声监测的准确性和可靠性的关键。
通过选择合适的传感器、进行信号处理、设计有效的数据存储和显示界面，以及配置合适的供电和通信模块，可以实现高效、全面、可靠的噪声检测功能。
在实际的设计过程中，需要根据具体的应用场景和需求，进行系统参数的调整和优化，以达到最佳的检测效果。
环境噪声监测系统设计与实现
环境噪声监测系统设计与实现随着城市化进程的不断加速，环境污染问题也越来越突出，其中环境噪声是极其严重的问题之一。
长期处于噪声环境下，人们容易出现心理疾病、听力损失以及消化系统等方面的问题，对居民健康造成极大影响。
环境噪声监测系统的设计和实现，可以有效地保护我们的生活环境，为规范城市环境噪声，保障居民健康提供数据依据。
一、系统概述环境噪声监测系统，是通过采集环境中的噪声信号，进行实时监测并进行数据分析的系统。
该系统包括硬件模块和软件模块两部分，硬件模块主要包括数据采集模块、信号处理模块以及显示模块。
软件模块主要包括数据处理模块、图形显示模块和报警模块等。
二、系统构成1.数据采集模块数据采集模块采用高精度的麦克风传感器，采集环境中的噪声信号，并将信号输出到信号处理模块进行处理。
2.信号处理模块信号处理模块主要实现采集到的信号数据的预处理，并将预处理后的数据传输到数据处理模块中。
预处理过程主要包括去噪、滤波、压缩等等。
3.显示模块显示模块是将实时采集的噪声信号以图形化的方式显示出来，主要包括声压级曲线和声音频谱图。
4.数据处理模块数据处理模块对采集到的声音信号进行分类和分析，计算出环境噪声的等效声级和频谱分布，提供数据分析结果，如声音强度、频率分布等信息。
同时，通过对不同声源的定位，可对噪声源进行定位。
5.图形显示模块图形显示模块将处理后的数据通过图表、曲线等多种形式展示出来，便于人们对噪声环境的分析和理解。
6.报警模块报警模块用于根据不同的报警阈值，对噪声超标进行自动报警，提醒管理员进行处理。
三、系统实现1.硬件部分硬件部分的PCB电路板设计采用紧凑型的设计结构方案，整体尺寸小而稳定，方便于系统的集成和组装。
数据采集模块中的麦克风传感器选用品牌稳定且价格适中的产品，提高系统的可靠性。
信号处理模块使用高精度的数字处理器和采样控制器，结合滤波算法、去噪算法等技术，处理噪声信号数据，提高了信号的准确性和精度。
噪声检测系统的软件设计方案
噪声检测系统的软件设计方案软件设计方案-噪声检测系统一、引言噪声是我们生活中一个普遍存在的问题，噪声污染对人体健康和生活质量有严重的影响。
因此，设计一个噪声检测系统能帮助我们实时监测噪声水平，提供给政府和相关部门处理和分析噪声污染的数据，以制定相应的噪声管理措施。
本文介绍了一个基于软件的噪声检测系统的设计方案，包括系统架构、功能模块划分、技术选型、数据处理和界面设计等方面。
二、系统架构该噪声检测系统的架构包括传感器模块、数据采集模块、数据处理模块、数据存储模块和用户界面模块。
1.传感器模块：负责采集环境中的噪声数据，通常使用麦克风传感器或声音传感器。
传感器模块将采集到的模拟信号转换为数字信号。
2.数据采集模块：负责接收传感器模块采集到的数字信号，并将其转换为计算机可处理的数据格式。
该模块还可以处理采样率、数据压缩等问题，以减少数据量和传输成本。
3.数据处理模块：负责对采集到的数据进行实时分析和处理。
包括噪声特征提取、信噪比计算、噪声事件检测等算法实现。
4.数据存储模块：负责将处理后的数据存储到数据库中，以备后续的查询、分析和报告生成。
可选择关系型数据库或者分布式存储系统。
5. 用户界面模块：提供给用户进行交互的界面，包括实时显示噪声水平、噪声地图查询、报告生成等功能。
可以支持多平台，如Web、移动应用等。
三、功能模块划分1.传感器数据采集模块：负责采集环境中的噪声数据，并将其发送给数据采集模块。
2.数据采集模块：接收传感器模块发送的数据，将其转换为计算机可处理的格式，并发送给数据处理模块。
3.数据处理模块：对接收到的数据进行噪声特征提取、信噪比计算和噪声事件检测等处理，并将处理后的数据发送给数据存储模块。
4.数据存储模块：接收数据处理模块发送的数据，并将其存储到数据库中，以备后续的查询、分析和报告生成。
5.用户界面模块：提供给用户进行交互的界面，包括实时显示噪声水平、噪声地图查询、报告生成等功能。
基于物联网的环境噪声监测系统设计
基于物联网的环境噪声监测系统设计随着城市化进程的不断加快，人们居住的环境噪声污染问题也越来越突出。
为了解决这一问题，基于物联网的环境噪声监测系统应运而生。
物联网技术的应用让环境噪声监测系统不仅可以实时监测噪声，更可以远程收集、分析和处理数据，提高噪声监测的精度和效率。
这篇文章将介绍基于物联网的环境噪声监测系统的设计。
一、系统需求分析一个完备的基于物联网的环境噪声监测系统应该具备以下几个方面的功能：1. 实时监测环境噪声：系统需要能够实时检测环境噪声，并将数据上传到云平台，以方便统计和分析。
系统应该能够自动检测噪声源的类型，并给出相应的分析报告。
2. 远程数据采集：系统需要支持远程数据采集，使用者可以随时通过网页或移动端获取实时的噪声数据，以及历史数据的记录和分析。
3. 数据分析和处理：系统需要支持对实时和历史数据的分析和处理。
系统应该提供统计分析、趋势分析、图表分析等多种分析工具，以帮助使用者更好地掌握噪声分布和噪声变化情况。
4. 高可靠性和稳定性：由于环境噪声监测系统是为公众服务的，因此系统的可靠性和稳定性非常重要。
系统应具备远程监控和故障处理功能，并能在短时间内恢复正常工作。
5. 安全保密：噪声监测数据属于公共数据，但也涉及大量的隐私数据。
因此，系统需要具备多重数据保护措施，以确保数据的安全和保密。
二、系统架构设计基于物联网的环境噪声监测系统采用分布式体系结构，分为三层：硬件层、通信层和应用层。
硬件层：包括声音传感器、微控制器、嵌入式系统、存储设备等硬件设备。
声音传感器是最重要的硬件之一，用于采集周围的环境声音，并将数据发送到微控制器。
微控制器负责将采集到的数据进行处理，并将数据存储到嵌入式系统中。
通信层：包括局域网、互联网、移动通信等多种通信方式。
嵌入式系统通过网络接口将数据传输到云平台，使用者可以通过网页或移动端获取实时的噪声数据。
应用层：包括前台和后台两部分。
前台主要指的是用户界面，用于展示数据和进行数据分析和处理。
噪声监测实施方案的模版
噪声监测实施方案的模版一、引言。
噪声污染已经成为城市环境中的一大问题，对人们的生活和健康造成了严重影响。
因此，对噪声进行监测和控制已经成为城市管理的一项重要任务。
本文档旨在提供一个噪声监测实施方案的模版，帮助相关部门或单位进行噪声监测工作。
二、监测目标。
1. 确定监测区域，根据城市规划和环境保护要求，确定需要进行噪声监测的区域范围。
2. 确定监测对象，确定需要监测的噪声源，如道路交通、工业设施、建筑施工等。
3. 确定监测指标，确定监测的噪声指标，如噪声级别、频谱特征等。
三、监测方案。
1. 监测设备选择，根据监测目标和监测指标，选择合适的噪声监测设备，包括噪声仪、频谱仪等。
2. 监测点设置，根据监测区域和监测对象的分布情况，合理设置监测点，确保监测结果的代表性和可比性。
3. 监测时间安排，确定监测的时间段和频次，包括工作日和休息日、白天和夜晚等不同时间段的监测。
4. 监测方法，确定监测的具体方法和步骤，包括监测设备的操作流程、数据的采集和处理等。
四、监测实施。
1. 设备调试，在进行监测之前，对监测设备进行必要的调试和检验，确保设备的正常运行。
2. 监测数据采集，按照监测方案和时间安排，进行监测数据的采集和记录，包括不同监测点和时间段的数据。
3. 数据处理分析，对采集到的监测数据进行处理和分析，得出不同监测点和时间段的噪声水平和特征。
4. 结果报告，根据监测数据和分析结果，编制监测结果报告，提出相应的建议和措施。
五、监测评估。
1. 监测结果评价，对监测结果进行评价，分析监测目标是否达到，噪声污染情况是否符合相关标准和要求。
2. 监测效果评估，评估监测工作的效果和成效，对监测方案和方法进行总结和改进。
六、总结。
本文档提供了一个噪声监测实施方案的模版，希望能够对相关部门或单位进行噪声监测工作提供参考和帮助。
噪声监测工作是城市环境管理的重要组成部分，需要各方的共同努力和配合，才能有效解决噪声污染问题，改善人们的生活环境和质量。
噪声监测仪的设计与制作
毕业设计（论文）噪声监测仪的设计与制作Design and manufacture of noise monitor班级学生姓名学号指导教师职称导师单位论文提交日期摘要随着社会发展水平的提高，噪声的危害日益突现，对环境噪声的实时检测越来越得到人们的重视。
环境噪声监测，是人类提高生活质量，加强环境保护的一个重要环节。
本文详细介绍了噪声监测系统的测量原理和系统组成，包括：噪声信号的转换放大V/F转换、数据采集和显示系统的设计。
外界噪声信号经过传声器变换成音频信号，电信号通过放大和V/ F变换输入到单片机进行处理，并转换成相应的噪声分贝值通过LED显示，从而实现噪声的实时监测。
该系统具有实现简单，精确度高，适用于实际进行噪声的实时监测的等点。
关键词：运算放大器，噪声，单片机，LEDAbstractWith the Improvement of Social development, harm of noise more emergent, real-time detection of environmental noise and get people's attention.environmental Noise monitoring,Which Is Improving The quality Of life,Strengthen Environmental prot ection an important part .In the paper, the measurement principle and the system constitution are introduced in detail, including: the noise signal converting system, signal magnifying system, V/F converting system, data collection and indication system. This paper introduces the ways to convert the real-time monitoring of the noise into acoustic electrical signal frequency by using microphone, operational amplifier and V/ F converter, whichwill act as SCM’s input signal. Then the Single Chip Micoyo will change it in to a noise DB value, which will be displayed on LED.This system is simple, and has high precision, so it is always used in monitoring the urban noise real-time.Key words：microphone; operational amplifier; V/ F converter；Single Chip Micoyo; LED目录摘要 2Abstract 2目录 3第一章引言 71.1噪声监测仪简介 81.2设计任务 81.3设计要求 81.4 设计方案 81.4.1 传声器 91.4.2 运算放大器 91.4.3 转换器 91.4.4 单片机 91.4.5 驱动模块 91.4.6 LED显示 10第二章设计思路 11第三章噪声监测仪的硬件设计 11 3.1噪声监测仪的主要硬件组成 11 3.2单片机简介 123.3时钟振荡 133.4复位电路 143.5 芯片简介 153.5.1 LM331 153.5.2 LM358 18LM358芯片引脚如下： 18第四章噪声监测仪软件设计 19 5.1设计步骤与要求 215.1.1 PCB制作流程 215.1.2设计的要求 215.2手工焊接 215.2.1手工焊接的方法 215.2.2手工焊接的步骤 215.2.3手工焊接的要求 215.2.4焊接的注意事项 22电路板 23电路板 24第六章调试故障及原因分析 25 结束语 26参考文献 27致谢 27附录Ⅰ 噪声监测器硬件系统原理图 29附录Ⅱ 噪声监测器软件程序 30第一章引言噪声即噪音。
噪声污染检测系统的总体方案设计方案
噪声污染检测系统的总体方案设计方案噪声污染是指环境中存在的各种噪声对人类生活和健康产生的负面影响。
噪声污染检测系统的设计方案旨在监测环境中的噪声水平，提供实时的噪声污染数据，以便相关部门进行相应的处理和控制。
下面将提供一个关于噪声污染检测系统的总体方案设计方案。
一、系统需求分析1.实时监测：系统需要能够实时监测环境中的噪声水平，提供准确的噪声数据。
2.数据管理：系统需要能够存储和管理大量的噪声数据，便于相关部门进行数据分析和处理。
3.高精度测量：系统需要具备高精度的噪声测量能力，以确保数据的准确性和可靠性。
4.远程监控：系统需要能够实现远程监控，方便相关人员随时查看噪声污染情况。
5.报警功能：系统需要具备报警功能，当环境中的噪声超过安全标准时能及时发出警报。
6.数据传输：系统需要能够实现数据的传输和共享，以便与其他相关系统进行数据交互。
二、系统结构设计1.传感器网络：系统需要部署一定数量的噪声传感器，将其分散布置在监测区域内，以实现全面的噪声监测。
2.数据采集和处理单元：传感器采集到的噪声数据将通过无线通信模块传输至数据采集和处理单元，进行数据的采集、存储和实时处理。
3.数据存储单元：系统需要建立一个可靠的数据库，用于存储和管理传感器采集到的噪声数据。
同时，还可以建立数据备份机制，以防数据丢失或损坏。
4.远程监控和控制单元：系统中应设有远程监控和控制单元，方便相关人员通过网络远程查看噪声数据和系统运行状态，以及对系统进行相应的控制和调节。
5.报警单元：系统中应设有报警单元，当噪声超过安全标准时，系统能够自动发出警报，警示相关人员采取措施。
6.数据传输和共享单元：系统需要具备数据传输和共享功能，以便与其他相关系统进行数据交互，形成综合信息平台。
三、系统实施方案1.传感器部署：根据监测区域的不同情况，合理布置噪声传感器，确保监测范围的全面性和准确性。
2.数据采集和处理系统开发：开发相应的数据采集和处理软件，实现噪声数据的实时采集和处理，同时建立一套完善的数据管理系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
噪声监测设计方案
1. 引言
噪声污染已成为现代社会中一个普遍存在的问题，在工业、交通和居民区域等多个环境中都存在着噪声源。
而长期暴露在高噪声环境中可能对人体健康造成负面影响，因此进行噪声监测并采取相应的措施来减少噪声对人们的影响至关重要。
本文将提出一个噪声监测设计方案，通过引入合适的传感器和数据处理技术，以实时监测和分析噪声水平，为相关部门制定治理措施提供科学依据。
2. 设计目标
本文设计的噪声监测方案旨在实现以下目标：
•实时监测环境中的噪声水平；
•采集噪声数据并对数据进行分析和处理；
•提供具有可靠性和准确性的噪声监测结果；
•为噪声治理部门制定科学合理的措施提供支持。
3. 系统组成
3.1 传感器
噪声传感器是噪声监测系统的核心组成部分。
在本设计方
案中，我们将使用高灵敏度的电容式噪声传感器来捕捉环境中的噪声信号。
该传感器可以将声音转换为电信号，并输出相应的电压或电流值。
传感器应安装在代表环境噪声特征的区域，并应采用多个传感器以覆盖整个监测区域。
3.2 数据采集与处理系统
数据采集与处理系统用于采集由传感器收集到的噪声数据，并对数据进行处理和分析。
为确保数据的可靠性和准确性，系统需要满足以下要求：
•高速采样率：系统应具备足够高的采样率以实时捕捉到噪声信号的变化，并避免数据丢失。
•数据存储与传输：系统应能够将采集到的数据存储并进行传输，以便后续的分析和使用。
•数据处理与分析：系统应能够通过算法对采集到的数据进行处理和分析，包括计算噪声水平、频谱分析等。
3.3 数据显示与报告模块
数据显示与报告模块用于将处理后的噪声数据可视化展示，并生成相应的报告。
该模块应具备以下功能：
•实时显示：模块应能够以图表的形式实时显示噪声水平的变化趋势。
•历史数据查询：模块应支持用户查询历史噪声数据，以便进行对比和分析。
•报告生成：模块应能够根据采集到的噪声数据生成相应的报告，供相关部门使用。
4. 系统工作流程
本文设计的噪声监测系统的工作流程如下：
1.传感器采集环境中的噪声信号，并将其转换为电信
号。
2.数据采集与处理系统对传感器采集到的数据进行采
样、存储和传输。
3.数据处理与分析算法对采集到的数据进行处理和分
析，计算噪声水平和频谱特征。
4.数据显示与报告模块将处理后的数据以图表形式实
时展示，并生成相应的报告。
5. 系统优势与应用
5.1 优势
•高准确性：通过精确的传感器和数据处理算法，系统能够提供可靠准确的噪声监测结果。
•实时性：系统能够实时采集和显示噪声水平的变化趋势，帮助相关部门及时识别出高噪声区域。
•可扩展性：系统可根据需求进行扩展，增加传感器数量和监测区域范围。
5.2 应用
•城市环境监测：系统可应用于城市各个区域，实时监测城市环境噪声水平，为城市规划和噪声治理提供科学
依据。
•工业噪声控制：系统可用于工业区域内的噪声监测，帮助企业识别和减少噪声污染。
•居民区噪声监测：系统可用于居民区噪声监测，提醒居民关注噪声健康问题。
6. 结论
为了有效监测和控制噪声污染，本文设计了一个噪声监测
方案。
通过使用高灵敏度的传感器，结合数据采集与处理系统以及数据显示与报告模块，我们可以实时监测和分析环境中的噪声水平，并为相关部门制定治理措施提供科学依据。
这个噪声监测系统具有高准确性、实时性和可扩展性，适用于城市环境监测、工业噪声控制和居民区噪声监测等多个应用领域。
