夯管施工方案
夯管法施工方案

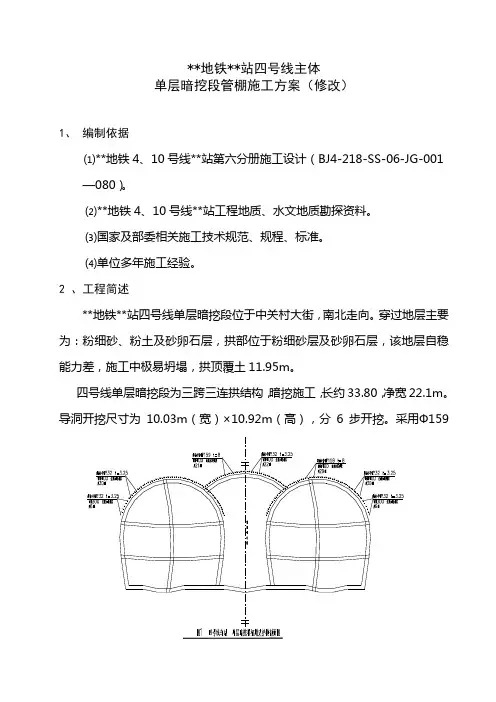

**地铁**站四号线主体单层暗挖段管棚施工方案（修改）1、编制依据⑴**地铁4、10号线**站第六分册施工设计（BJ4-218-SS-06-JG-001—080）。
⑵**地铁4、10号线**站工程地质、水文地质勘探资料。
⑶国家及部委相关施工技术规范、规程、标准。
⑷单位多年施工经验。
2 、工程简述**地铁**站四号线单层暗挖段位于中关村大街，南北走向。
穿过地层主要为：粉细砂、粉土及砂卵石层，拱部位于粉细砂层及砂卵石层，该地层自稳能力差，施工中极易坍塌，拱顶覆土11.95m。
四号线单层暗挖段为三跨三连拱结构，暗挖施工，长约33.80，净宽22.1m。
导洞开挖尺寸为10.03m（宽）×10.92m（高），分6步开挖。
采用Ф159大管棚与Ф32小导管组成超前支护体系，侧壁导坑法施工。
四号线单层暗挖段支护断面图见图1。
四号线单层暗挖段南北两端管棚施工：待中拱衬砌施工3模后，开挖中拱及两侧拱底板至管棚工作室位置。
管棚工作室开挖尺寸：8m（长）×4m（深），开挖时基坑边坡采用挂网+锚管+格栅+C20喷砼支护（端墙侧），挂网+锚管+C20喷砼支护（基坑侧），开挖至设计位置后搭设平台进行单层段大管棚施工。
该处地层为粉细砂、中粗砂、卵石圆砾，采用螺旋干成孔法施工。
3 、管棚施工参数及施工方法管棚材料：Φ159 、t=8mm热轧无缝钢管环向间距：400mm管棚长度：13-20m/根（四号线与十号线斜交）管棚数量：79×2根（南、北端）管棚连接：钢管间采用焊接，每段长度2-3m。
施工方法：非开挖技术（水平钻机成孔＋夯管锤夯工艺）一次打设4、管棚施工技术管棚是保证施工过程中地层的安全稳定、控制施工引起的地表沉降的重要措施。
拱顶支护形式：大管棚+超前小导管支护，管棚内填充水泥砂浆，为防止管棚间及管棚下土体的塌落，造成大面积超挖，在大管棚的间隙中，施作超前小导管支护。
采取大管棚结合小导管注浆超前支护加固地层，并与初期支护形成共同受力体系。
夯管施工
夯管施工本工程采用非开挖技术，利用TR600夯管锤进行穿越北四环路的热力管线施工。
该工程铺设两条Φ1200mm钢套管，单根长度约70米，防腐由建设单位指派专门的防腐单位进行。
由于夯管施工是在已施工完成的初衬隧道内实施，经核算初衬隧道能满足夯管施工的作业空间和要求。
夯管工程施工过程中，焊接工序为特殊工序，关键工序为导轨的铺设。
2施工方法2.1基准的设置将水准点、中心线等各项基准引致工作坑中，做出明显标识，并予以保护。
施工单位依据设计要求计算Φ1200mm钢管管底高程，以便制作导轨，在实施过程中确保各高程点、中心线经核对闭合，并经监理同意后方可施工。
2.2导轨的铺设在隧道封地时，必须预埋32＃工字钢，并使之在管中心线两侧0.5m处，各预埋铁高程应小于1cm，间距为1.5m，以便制作地基时与导轨焊接牢固，在预埋铁上稳一条2XIPE180工字型截面导轨，长度17米，使导轨各高程与设计一致。
2.3下管及接口采用40吨吊车下管，在整个吊装过程中，采用尼龙吊带吊装，确保外防腐完好；接口采用手工焊接方式，焊接必须严格按照焊接作业指导书内容执行，做到焊接牢固可靠。
2.4顶进方法由于顶进管材口径较大，为了顺利顶进，采用一台德国TT公司TAURUS600夯管锤，配备瑞典ATLAS公司XAMS355MD型21m3、美国INGERSOLL－RAND公司P1050型m3空气压缩机作为动力顶进，在整个顶进过程中，为了确保每目标的准确性，采取边夯进边排土的方法，尤其在夯进第一根钢管时，每2米测量一次，并与设计要求对照比较，做好相应的各种记录，有问题及时采取纠正措施。
2.5工艺上的考虑（1）由于管径大，加上管材本身及管内土的重量，造成钢管在夯进过程中有下倾的趋势，为了保证夯管的质量，根据土质情况，在制作导轨时，可以做成一定的斜度，前端高，斜度为3cm/14m。
（2）认真研究土质情况，据此确定在夯进过程中的设备参数、外表是否涂蜡、是否加注泥浆等。
钢管夯管方案
钢管夯管方案钢管夯管是一种用于地基处理的常见施工方法。
它通过将钢管嵌入地下，然后使用夯击机将钢管向下夯实，以增强地基的稳定性和承载能力。
钢管夯管方案适用于各种地质条件和地基工程，包括建筑物、桥梁、道路和其他工程项目的基础设施。
1. 简介钢管夯管是一种有效的地基处理方法，通过利用钢管的强度和稳定性，可以提高地基的承载能力。
这种施工方法通常用于加固软弱土壤、填充土和淤泥地区的地基。
2. 工程建议在使用钢管夯管方案之前，需要对地质条件进行详细的调查和分析。
这包括确定地下水位、土壤类型和地基情况等因素。
根据地质条件，确定合适的钢管规格、长度和间距。
3. 材料选择在选择钢管时，应考虑其强度、耐腐蚀性和可靠性等因素。
优质的钢管应具有足够的强度来抵抗夯击的力量，并具有出色的耐腐蚀性，以确保长期使用。
4. 施工步骤（1）定位和测量：确定钢管的位置和深度，并使用测量仪器对其进行准确测量。
（2）预埋钢管：使用挖掘机或其他工具将钢管嵌入地下，确保其垂直度和水平度。
（3）夯实钢管：使用夯击机夯实钢管，将其压入地下，增加地基的密实度和稳定性。
（4）重复夯击：根据需要，反复夯击钢管，直到达到设计要求的深度和稳定性。
（5）固定顶部：在钢管顶部固定连接件或支撑结构，以确保钢管的稳定性和整体性。
5. 管理与监控在施工过程中，需要进行管理和监控，以确保钢管夯管方案的质量和安全性。
这包括监测夯击力度、钢管深度和水平度等参数，并及时调整施工方案。
6. 优点与应用钢管夯管方案具有许多优点。
首先，它可以提高地基的承载能力和稳定性，从而增加建筑物和其他工程项目的安全性。
其次，钢管夯管可以适用于各种地质条件和土壤类型，使其成为一种通用的地基处理方法。
此外，钢管夯管施工相对简便，成本较低，适用于大规模施工和紧急修复。
综上所述，钢管夯管方案是一种有效的地基处理方法，适用于各种工程项目。
在施工过程中，需要合理选择材料、进行详细的调查和分析，并进行管理和监控。
夯管工程施工方案
夯管工程施工方案一、总体概述夯管工程是指在地下挖掘开挖沟槽后，将夯填土或夯砂材料填充入槽内，然后在填充土料的表面上铺设加固夯管的加固层，然后在加固层上进行填夯施工，反复夯击填土料，形成夯管结构，经过固化后形成夯管。
夯管工程具有施工简单、无需模板、施工理论成熟、成本低廉、抗渗和抗压能力强等特点。
因此被广泛应用在基础工程、海堤工程、隧洞工程、水利工程、河道改造等各类地下工程领域。
夯管工程施工方案的设计要满足工程质量、进度、安全等要求，遵守国家的相关法律法规，规范和标准，做到科学合理、合理合法、绿色环保。
本篇将以夯管工程的施工方案为主线，详细介绍夯管工程的施工原理、工艺流程、设备选型及施工组织管理等。
二、施工原理夯管工程的施工原理是通过夯击的方式，使填土料获得压实和固化，从而形成夯管结构，提高填土料的密实度和抗压强度。
夯管施工的主要原理有两种：1.填夯材料的压实原理夯管工程采用填土料进行夯填施工，通过人工或机械设备的夯击，使填土料获得压实和固化，填土料间形成连接点，最终形成夯管结构。
2.夯管结构的原理填土料夯实后形成内部的夯管结构。
夯管结构的形成要求填土料获得充分的压实和固化，填土料间无裂隙、无松动，填土料与夯管内壁形成紧密的连接，从而确保夯管的抗渗性和抗压性。
夯管工程的施工过程要围绕上述两个原理进行，确保填土料获得充分的压实和固化，形成夯管结构。
同时要考虑填土料的选择、土料夯实方式和施工工艺的合理性，确保施工质量。
三、施工工艺流程夯管工程的施工工艺流程包括了夯管结构设计、挖槽开挖、填充夯管料、夯实填土料等一系列工序。
1.夯管结构设计夯管结构设计是夯管工程的前期工作，在夯管工程的施工前应做好夯管结构设计工作，包括夯管的尺寸、夯管料的选择、夯击次数、夯击间距、加固层的设计等内容。
夯管结构设计要充分考虑工程的实际情况、地质条件和施工要求，确保施工过程中夯管工程的质量和安全。
2.挖槽开挖挖槽开挖是夯管工程的第一步，也是最基础的工序。
内夯管扩底灌注桩施工方案
内夯管扩底灌注桩施工方案一、工程概况本工程位于XX市区，施工用地面积为XXX平方米。
设计要求在该区域内安装内夯管扩底灌注桩，以改善地基承载能力。
二、施工材料及设备1.施工材料：混凝土、内夯管、砂浆、水泥、钢筋等；2.施工设备：内夯管安装机、混凝土搅拌车、起重设备、震撼锤等。
三、施工工序1.现场准备（1）提前在施工现场搭建临时场地，并做好施工道路、桩坑的漏水处理；（2）按照设计要求在施工区域周围进行标线，确保施工范围清晰明确。
2.桩基处理（1）开挖桩基：根据设计要求，用挖机挖掘出相应的桩位，桩坑的宽度和深度依据设计要求调整；（2）清理底部：将桩坑底部的杂物、泥土等清理干净，并做好底面压实处理。
3.桩基测量与布置（1）采用全站仪等测量工具对桩位进行精确测量，确定每个桩的位置和高程；（2）按照测量结果，在每个桩位上设置标定点，确保各个桩位的布置准确。
4.内夯管安装（1）选择适用的内夯管规格，并在预留的管孔位置上安装内夯管；（2）每根内夯管的长度需要根据设计要求进行调整，并在安装过程中做好连接与固定。
5.灌注混凝土（1）在内夯管外围设置导向篦，确保混凝土能够均匀地灌注到夯管周围；（2）采用混凝土搅拌车将混凝土运输至施工现场，并用泵送设备将混凝土导入内夯管中；（3）在灌注过程中，要保持混凝土的均匀性和流动性，避免混凝土中的气泡和空洞。
6.灌注混凝土后处理（1）待混凝土灌注完成后，用摇表测定灌注桩的垂直度和水平度，确保其符合设计要求；（2）在桩顶部加固钢筋，并用砂浆进行修补以提高桩身的耐候性和抗冲击能力；（3）桩基施工完成后，及时进行养护，确保混凝土的强度发挥到设计要求。
7.安全措施（1）施工现场要进行良好的管控，避免无关人员进入施工范围；（2）施工过程中要对施工人员进行安全教育和培训，合理分配工作任务；（3）施工现场要配备有效的消防设备，并做好防火、防爆措施；（4）施工期间要进行监测和检查，确保施工的安全性和质量。
夯管施工方案
夯管施工方案一、引言夯管施工是一种常见的地基处理方法，被广泛应用于房屋、道路、桥梁等工程中。
夯管施工方案的制定对夯管的正确安装和施工质量的控制起着重要的作用。
本文将介绍夯管施工的一般步骤和注意事项，以确保施工的顺利进行和工程质量的达到要求。
二、夯管施工步骤1. 前期准备夯管施工前的准备工作非常重要。
首先，需要对施工现场进行勘察，了解场地的地质情况、地下水位、土壤的可压缩性等，以便选择合适的夯管材料和施工方式。
其次，需要制定施工计划，确定工程进度和安排人员和设备。
最后，将施工现场进行划分，确保施工区域安全与顺畅。
2. 夯管的准备夯管是夯管施工的核心材料，其质量和使用情况直接关系到施工效果和工程质量。
在进行夯管施工前，需要对夯管进行检查，确保夯管的完整性和可用性。
夯管应具备足够的强度和刚度，以承受施工过程中的冲击力和压力。
同时，夯管的长度和直径也需要根据工程要求和场地条件进行选择。
3. 施工方案的制定夯管施工方案的制定是保证施工质量和工程安全的关键。
施工方案应包括夯管的布置图、施工工艺、夯击次数和顺序等内容。
在制定施工方案时，需要充分考虑施工现场的地质情况、工程要求和施工设备的限制等因素。
同时，还要注意合理安排施工进度，避免施工中的交叉和干扰。
4. 夯管施工夯管施工的关键是合理控制夯击力度和夯击频率。
夯管施工时，应保证夯管与地面的紧密接触，并通过适当的冲击力度使夯管逐渐沉入地下。
夯击频率应根据夯管的直径和长度进行合理的调整，以保证夯击的效果和施工的安全。
在施工过程中，应根据实际情况及时调整夯击力度和夯击频率，保持施工的顺利进行。
5. 后期处理夯管施工结束后，还需要进行一系列的后期处理工作。
首先，对夯管进行检查，确保夯管的安装质量和完整性。
然后，对施工现场进行清理，清除夯击过程中产生的垃圾和污染物。
最后，将施工现场恢复到原状，包括填平夯击过的凹陷地面，还原施工现场的平整度和美观度。
三、夯管施工中的注意事项1. 施工现场安全在进行夯管施工前，施工现场应进行清理和划分，设置警示标志和护栏等安全设施。
夯管施工方案
夯管施工方案一、引言夯管施工是一种传统的地基加固方法，它通过在土壤中夯入管道来加固地基的稳定性和承载能力，广泛应用于土建工程中。
本文将介绍夯管施工的原理、方法、施工工艺以及注意事项。
二、夯管施工原理夯管施工的原理是通过夯锤的打击作用，将管道嵌入土壤中。
夯管的嵌入过程中，管顶部逐渐向下沉，从而形成较为坚实的土体，增加地基的稳定性和承载能力。
夯管的直径和长度可以根据具体工程要求进行选择，在施工过程中需要根据实际情况进行控制。
三、夯管施工方法夯管施工可以分为以下几个步骤：1.土体勘察：在进行夯管施工之前，需要对土体进行勘察和测试，了解土层的性质和承载能力，确定夯管的直径和长度。
2.地表准备：清理施工现场，并进行地表的平整处理，确保施工区域的平整度和稳定性。
3.夯管预埋：按照设计要求，在地面上预先安装夯管，并用钢筋或其他材料进行固定，确保夯管与地表垂直。
这一步骤需要准确测量和定位，以确保夯管的位置和方向准确无误。
4.夯击施工：使用夯锤对夯管进行夯击施工。
夯击的力度和频率需要根据土层的情况和夯管的长度来进行调整。
在夯击过程中，需要注意夯击的均匀性和稳定性，以确保夯管的嵌入深度和角度一致。
5.后续处理：夯击完成后，需要对夯管周围的土体进行处理，填充土壤，使其与夯管紧密结合，并进行压实处理，提高地基的稳定性。
四、夯管施工工艺夯管施工工艺主要包括以下几个环节：1.土体勘察与设计：在施工前进行土体勘察和测试，根据土层的性质和承载能力确定夯管的直径和长度，并制定详细的施工方案。
2.施工现场准备：清理施工现场，确保施工区域的平整度和稳定性，设置施工标志和警示牌，做好施工安全措施。
3.夯管预埋和定位：按照设计要求，在地面上预先安装夯管，并用钢筋或其他材料进行固定，准确测量和定位夯管的位置和方向。
4.夯击施工：使用夯锤进行夯击施工，根据土层的情况和夯管的长度进行调整夯击的力度和频率。
夯击过程中需要注意夯击的均匀性和稳定性。
夯管施工方案
夯管施工方案(1)xxx有限公司夯管施工方案文件编号：受控状态：分发号：修订次数：第 1.0 次更改持有者：批准审核制定夯管施工方案(1)普湾经济区四十里村新家园小区穿越夯管工程施工方案夯管施工方案(1)编制单位：大连神沟非开挖施工有限公司2016年11月26日编制日期：录目1据--------------------------------- 制一编依标准规范 11.准 1工2.施及验收标工程概况----------------------------- 1 二工程名称 21. 模 2工2程规地3建设点 2 点 23工程特工程量24主要案工方和技术措施 3 要三主施 3和总工一（）施方案的体分析选择 3优工艺点 1. 32.特点范施工围33.理4.工艺原点作及工5.艺流程操要------------------------- 备工四施准五排体工施总安-----------------------------施六工 ------------------------ 结组织构量质七施措保证-------------------------------------------------求要量质八夯管施工方案(1)一.编制依据标准规范（一）《焊接工艺规程》《电力管道穿越工程施工及验收规范》SY/T4079-95《PE管质管道焊接及验收规范》SY/T4103-1995《电力管道工程设计规范》 GB50251-2003GB/ 级钢管》B 部分： 2 第）《市政工业输送钢管交货技术条件2．夯管施工方案(1)3）《管线钢管》API Spec 5L 43版4）《市政输送管道穿跨越工程设计规范穿越工程》SY/T5）《市政埋地钢质管道抗震设计规范》SY/T0450-20046）《钢制弯管》SY5257-20047）《埋地钢质管道聚乙烯防腐层技术标准》 SY/T0413-20028）《辐射交联聚乙烯热收缩带(套)》SY/T4054-2003（二）施工及验收标准1）《市政建设工程质量检验评定标准管道线路工程》SY/T0429-20002）《市政建设工程质量检验评定标准管道穿越工程》SY/T4104-953）《管道防腐层补口绝缘密封性试验方法标准》SY/T0074-934）《长输管道线路敷设流水作业施工工艺》SY/T4062-935)《市政金属管道焊接工艺评定》SY/T0452-20026)《市政管道跨越工程施工及验收规范》SY0470-2000二、工程概况一）工程名称：（（二）施工规模：夯管工程夯管长度50m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
夯管施工方案
一、施工概述
夯管施工作为一种常见的地基处理方法，适用于各类土壤和地质条件。
本方案旨在介绍夯管施工的基本过程和注意事项，确保施工质量和安全。
二、施工准备
1. 材料准备：根据工程设计要求，准备夯管、铁锤、夯管周边填料等必要材料。
2. 施工人员：确保施工人员具备相关资质和经验，并分配合理的施工人员数量。
3. 设备检查：检查施工所需设备的运行状况，并做好维护保养。
三、施工过程
1. 建立基坑：按照设计要求，在施工现场进行测量和标定，并进行基坑开挖，确保基坑尺寸符合要求。
2. 安装夯管：将夯管按照设计要求逐根插入基坑中，确保夯管的竖直度和间距符合设计要求。
3. 夯实填料：使用铁锤对夯管周围的填料进行夯实，夯紧填料并填补夯管周边的空隙。
4. 检查与修正：在夯管施工过程中，及时检查夯管的位置和夯实程度，并进行必要的修正，确保施工质量。
四、安全注意事项
1. 人员防护：施工过程中，施工人员需戴好安全帽、手套等必要防护用具，避免伤害。
2. 基坑安全：在基坑周边设置警示线，并进行警示标识，确保施工区域的安全。
3. 工具使用：施工人员需正确使用各类工具，确保施工过程中的安全性和质量。
4. 施工检查：定期进行施工现场的检查，发现并及时处理施工中的安全隐患。
五、质量验收
1. 施工记录：在施工过程中，详细记录施工的各个环节和关键点，保留相关施工记录。
2. 施工检测：委托专业机构对施工过程进行抽样检测，并评估施工质量是否符合相关标准和要求。
3. 施工报告：根据检测结果编制施工报告，记录施工的质量情况和存在的问题。
4. 质量整改：对于发现的问题和质量不合格项，及时进行整改和修复，并重新进行检测和验收。
六、总结
夯管施工作为一种有效的地基处理手段，合理的施工方案和严格的质量控制是保证工程质量和安全的关键。
在施工过程中，我们需要严格按照规范要求，确保施工的准确性和有效性，并在施工结束后进行质量验收，以确保项目的成功完成。
