J2014P01地块桩基工程图纸答疑 (1)
YJK基础常见问题
倒楼盖法基底压力 弹性地基梁板法基底压力分布 对于框筒结构，核心筒、外框、裙房的荷载和刚度差异较大，导致基底压力不符 合直线分布，宜采用弹性地基梁板法计算基底压力。因筒底压力较平均值大，冲 切力相应减少，筏板厚度更容易满足要求。 在“内筒冲切计算书”中，可以查看每个基本组合下的上部荷载、桩土反力、冲 切力和最不利组合下的验算结果：
第 5.9.7 条规定“ 0x 、0y 均应满足 0.25~1.0 的要求” 。因此冲切锥与承台底面的 夹角 在 45 度和 75 度之间： 1 arctan
计算冲切力时，应扣除冲切锥范围内的桩反力：
第7页
北京盈建科软件有限责任公司研发部
Q6：水池、大储罐基础，在软件中如何设计？ 按筏板建模，在边界施加附加弯矩。
2、基础建模参数设置中，指定“与基础相连的楼层号输入方式”为普通楼层， 楼层号填入 2。
第1页
北京盈建科软件有限责任公司研发部
3、点击“重新读取” ，按“不等高嵌固情形”重新获得上部结构信息。并在此基 础上进行基础构件的布置。
广义楼层适用于上部结构按“广义层”建模的情形。
第2页
北京盈建科软件有限责任公司研发部
以下是两桩承台的冲切验算结果：
第6页
北京盈建科软件有限责任公司研发部
Q5：桩承台基础，冲跨比怎么算？ 单柱矩形承台，严格按照桩基规范（JGJ94-2008）第 5.9.7 条执行，按 X 向和 Y 向分别计算冲跨比：
0x a0x / h0
0y a0y / h0
其他承台，按冲跨比等于 1.0 计算。
选择弹性地基梁板法时按有限元计算正截面受弯计算设计弯矩按每延米板带取值配筋计算按照地基规范gb500072011第8212条执行兼顾最小配筋率要求柱冲切验算按照建筑地基基础设计规范gb500072011第847执行冲跨比取10角桩冲切验算按照桩基规范jgj942008第598条执行受剪验算设计剪力按每延米板带取值受剪承载力验算按建筑地基基础设计规范gb500072011第8410条执行局部受压验算按混凝土结构设计规范gb5000102010桩承载力验算按建筑桩基技术规范jgj942008第521条执行沉降计算按建筑桩基技术规范jgj942008第557条执行种认为是筏板的加厚区按筏板中的一部分处理
01 图纸疑问(0729版图纸疑问(设计答复)咨询公司提出的问题
万科云二期土建图纸疑问20150729版图纸(设计答复)一.土建结构部分：1、C1栋图号ST-20，图名为“C1栋三层梁配筋平面图”，位置C1-6交于C1-C的连梁（LL）没有截面尺寸及上部纵筋。
答复:包含在右边KL3七跨中间.2、C2栋图号ST-26，图名为“C2栋天面层梁配筋平面图”，位置2-12交于2-C的连梁（LL）没有截面尺寸答复:同上3、C1栋图号ST-31，图名为“C1栋天面层梁配筋平面图：梁L1没有配筋信息答复:补充配筋信息4、C1栋图号ST-31，图名“C1栋屋面层梁配筋图”框架柱KZa、KZb没有配筋信息答复:补充配筋信息5、C3栋，图号为ST-09，图名为“C3#办公楼天面层梁配筋图”，无红色箭头处柱子配筋。
C4C5栋天面层同样没柱子配筋。
答复:补充配筋6、C1栋所有结构布置平面图构造柱GZ1\GZ2\GZ3\GZ4\GZ5\GZ6没有配筋信息答复:补充配筋信息7、C1栋图号ST-30，图名“C1栋天面层结构布置及板配筋平面图”截图红圈区域是否漏板答复:核实后答复8、C1栋图号“2/STW-01及12/STW-05”墙身大样图显示走道位置存在板，而板结构平面图却没有显示这部分内容答复:补充配筋9、C1栋图号“ST-28”，图名“C1栋七～十二层梁配筋平面图”，红色箭头所指的轮廓线是否是梁，若是请说明梁的尺寸及配筋信息.答复:没有梁,补充折板大样.建筑部分：1、C1栋建筑图上未标明消防栓尺寸信息答复:补充尺寸,首二层2.4高.2、C1栋二层以上建筑平面图LC1819/LC1818门窗大样图尺寸与墙身大样图尺寸对应不上。
同样，C2栋同样位置门窗大样对不上墙身大样。
答复:回去修改检查3、 C1栋图号AR-1#-02，图名“C1栋二层平面图” 轴C1-5交于C1-G 位置窗LC0919/LC0915 门窗大样尺寸与墙身大样图11/C1-5尺寸不一致，以哪个为准.同样，C2平面图中3~11层2-5轴与2-G 轴相交位置窗与大样不符合。

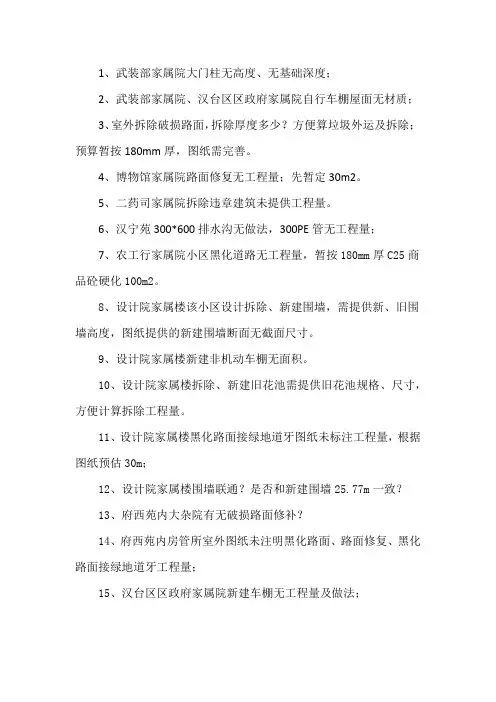

图纸问题及答疑
1、武装部家属院大门柱无高度、无基础深度；2、武装部家属院、汉台区区政府家属院自行车棚屋面无材质；3、室外拆除破损路面，拆除厚度多少？方便算垃圾外运及拆除；预算暂按180mm厚，图纸需完善。
4、博物馆家属院路面修复无工程量；先暂定30m2。
5、二药司家属院拆除违章建筑未提供工程量。
6、汉宁苑300*600排水沟无做法，300PE管无工程量；7、农工行家属院小区黑化道路无工程量，暂按180mm厚C25商品砼硬化100m2。
8、设计院家属楼该小区设计拆除、新建围墙，需提供新、旧围墙高度，图纸提供的新建围墙断面无截面尺寸。
9、设计院家属楼新建非机动车棚无面积。
10、设计院家属楼拆除、新建旧花池需提供旧花池规格、尺寸，方便计算拆除工程量。
11、设计院家属楼黑化路面接绿地道牙图纸未标注工程量，根据图纸预估30m；12、设计院家属楼围墙联通？是否和新建围墙25.77m一致？13、府西苑内大杂院有无破损路面修补？14、府西苑内房管所室外图纸未注明黑化路面、路面修复、黑化路面接绿地道牙工程量；15、汉台区区政府家属院新建车棚无工程量及做法；注意问题：1、黑化地面是否与修补路面冲突？是否将原地面修复后进行黑化？还是全部拆除后新建黑化地面？黑化地面需计算挖方，预算暂未计算。
2、有金叶女贞色带部位，预算暂未考虑整理绿化用地。
3、需核对各小区楼栋尺寸及层该，计算措施费时投标后期无法更改。
4、清水砖墙墙面，做法有砖修补，工程量无法计算，统一暂按1m3计算。
针对4.16问题回复的疑问：一、博物馆家属院1、是否该小区仅为外墙面改造？原外墙面为瓷砖面？水刷石面？乳胶漆墙面？红砖墙面？图纸仅提供外墙面的总量。
需提供各不同做法抹灰工程量。
预算暂按原乳胶漆墙面计算。
答：原有主体外墙面为红砖墙，阳台栏板处为水刷石。
抹灰做法：再问：阳台栏板处为水刷石工程量为多少？预算需区分，现暂未区分。
二、二药司家属院1、是否该小区仅为外墙面改造？原外墙面为瓷砖面？水刷石面？乳胶漆墙面？红砖墙面？图纸仅提供外墙面的总量。
上海国际航空服务中心图纸会审问题答疑
上海国际航空服务中心X-1地块基坑围护图纸会审相关问题一、提问：基坑桩位平面图中桩位与轴线位置关系未表现。
设计答：基坑桩位平面图中桩位与轴线位置关系如未表现，报设计再确认，不得利用电子版。
二、提问：基坑围护结构说明（一）中，第七条：地下连续墙注意事项第5点，为防止钢筋笼搬运………附加设Ф28剪力筋，施工图30A地下连续墙附加钢筋详图中为2Ф25。
设计答：按详图做法。
三、提问：施工图30A地下连续墙附加钢筋祥图A-A剖面上转角图中10#@400,10#钢筋指HPB还是HRB335、400，还是角钢不明确，请说明。
设计答：按稳定性施工，需设计确认。
四、提问：灌注桩结构说明中工程桩五立面图桩底标高和桩顶标高标注颠倒。
设计答：按新版图纸施工。
五、提问：基坑围护平面图布置图（一）图纸编号05A中1-1剖面与剖面详图中的1-1位置显示不符。
设计答：做法按1-1详图施工。
六、提问：基坑围护平面图布置图（一）图纸编号06A中16-20/E-H剖面详图编号是否为1-1。
设计答：是的，做法按1-1详图施工。
七、提问：08A中1c-1c剖面图局部深坑加固深度底面标高与平面布置图中加固深度不符。
设计答：待设计回复。
.八、提问：桩位布置图（二）中⊕600钻孔灌注桩阴影部分区域说明4中标高为-17.3与平面图中标高-19.3有冲突，请设计明确标高。
设计答：按平面图施工。
九、提问：桩位布置图（二）中∅700灌注桩说明中标高-17.20与承台CT2.3.4.5中桩顶标高-2.40标注不符。
设计答：∅700灌注桩桩顶相对标高-16.9，绝对标高-11.7。
十、钻孔灌注桩施工说明及详图中钻孔灌注桩参数表中GCZ1桩顶标高与桩位布置图二中土层分布示意GCZ1桩顶标高不同。
设计答：按钻孔灌注桩施工说明及详图中钻孔灌注桩参数表施工。
十一、提问：基坑围护平面布置图（二）中10/F-G上两个灌注桩重合，请设计确认。
设计答：按偏上那个桩位为准。
招标答疑图纸问题
周口森林半岛二期13#楼图纸问题一、13#楼土建（凡各楼中提到结通施中相关问题均为共性问题，应统一修改）1、结施01-a 第6.4.2条：置于土体中填充墙选用MU10砼实心砖M7.5水泥砂浆砌筑，其他位置采用加气混凝土砌块；而建施01第4.2条：填充墙采用加气混凝土砌块。
请明确一下？答：以结构为准2、结施02 桩1、桩2顶标高是否应为-6.17M、-8.47M？答：是3、结施04 填充墙基础大样是用于哪个部位？答:一层门厅部分4、结施05 详图①用于一侧为填土，一侧为室外，标高为-0.5M至-0.05M，具体位置请明确。
如果两侧均为室内， -0.5M至±0.00M墙体为何材质？答：详图一主要用于图中索引部位及室内一侧为填土一侧为洞口的位置。
5、结施08 机房屋顶层结构平面图中梁布置与结施21 电梯机房顶梁平法施工图不一致，板配筋布置是否有误？答：修改如下图：6、结施09 11轴为Q6，是否有误？答：应为Q2。
7、结施14 XL2尺寸是否为0.2*0.45是否应为0.25*0.45？答：XL2尺寸是0.2*0.45，XL1尺寸改为0.25*0.608、结施T1 详图3、详图4、详图8挑檐厚200是否应为80，截面尺寸请明确？答：该位置处详图尺寸200应改为809、一层地面3:7灰土厚度请明确？答：卫生间、不封闭阳台3:7灰土厚度350，其余房间为390。
10、通往电梯机房楼梯无详图，请明确？答：详共性附图一11、建施T1 地2含门厅做法，是否与楼1所含的门厅做法重复？答: 一层门厅、电梯厅、前室、走道均按地2做法施工。
12、建施T1 设备间是否是指排烟机房与排烟井、通风井？答:是指地上水、电管井以及地下排烟机房与排烟井、送风机房与送风竖井。
13、建施T1 生活水泵房具体是何部位？图纸上无。
答:只有26#楼有。
14、建施T1 顶1与顶2是否矛盾？管道间（井）具体指何部位，生活水泵具体指何部位？答：顶1与顶2不矛盾；管道间（井）具体指地上水、电管井以及地下排烟机房与排烟井、送风机房与送风竖井；生活水泵只有26#楼有。

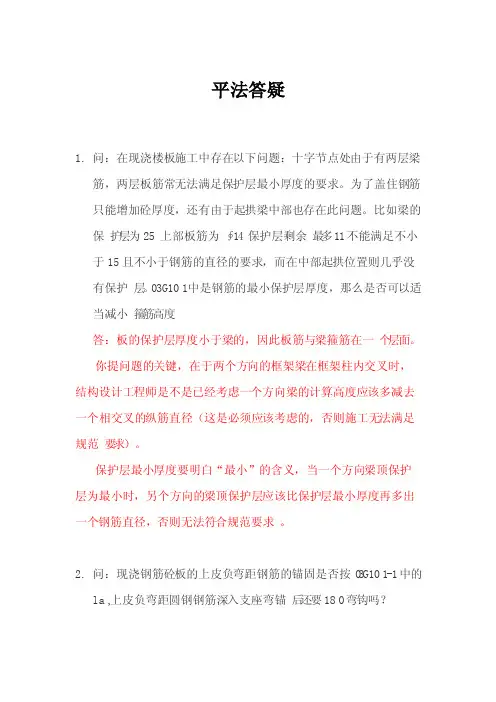

陈青来教授关于平法图集的答疑
平法答疑1.问：在现浇楼板施工中存在以下问题：十字节点处由于有两层梁筋，两层板筋常无法满足保护层最小厚度的要求。
为了盖住钢筋只能增加砼厚度，还有由于起拱梁中部也存在此问题。
比如梁的保护层为25上部板筋为∮14 保护层剩余最多11不能满足不小于15且不小于钢筋的直径的要求，而在中部起拱位置则几乎没有保护层。
03G101中是钢筋的最小保护层厚度，那么是否可以适当减小箍筋高度答：板的保护层厚度小于梁的，因此板筋与梁箍筋在一个层面。
你提问题的关键，在于两个方向的框架梁在框架柱内交叉时，结构设计工程师是不是已经考虑一个方向梁的计算高度应该多减去一个相交叉的纵筋直径（这是必须应该考虑的，否则施工无法满足规范要求）。
保护层最小厚度要明白“最小”的含义，当一个方向梁顶保护层为最小时，另个方向的梁顶保护层应该比保护层最小厚度再多出一个钢筋直径，否则无法符合规范要求。
2.问：现浇钢筋砼板的上皮负弯距钢筋的锚固是否按03G101-1中的la,上皮负弯距圆钢钢筋深入支座弯锚后还要180弯钩吗？答：板扣筋（光圆钢筋）在施工界的习惯做法是不加弯钩，跨内端这样处理没有问题，但在端支座就要看原设计假定。
如果设计的端支座负弯矩筋为构造配置，则可不加180度小弯钩；如果端支座按刚接考虑（如以剪力墙为端支座并按刚接），则宜做180度小弯钩以保证满足锚固要求。
3.问：3.1.常见的筏板基础是梁底与板底一平，梁顶有可能比板顶高。
现在图纸上有另一种有梁式筏板，却是梁顶与板顶一平，梁底比板底低，为方便称呼，姑且称之为“倒筏板”（也许有更规范的名称，请陈教授指正）。
3.2.现在的问题是：“倒筏板”梁的上部纵筋放在筏板上层钢筋网的上面还是下面？（设计上什么也没有写，也问不出来）我的分析是：地基土压力通过筏板钢筋传递给梁，所以“倒筏板”上层钢筋网放在基础梁上部纵筋的下面。
图纸会审-图纸问题清单
JG-S1-00-01
根据设计说明要求，厂区建构筑物基础下方局部存在3-2可塑土层，需注浆加固处理，处理后地基承载力特征值不低于140KPa。根据现场实际和工期要求，避免重复返工注浆，可否采用级配砂石对厂区建构筑物基础下方存在3-2可塑土层进行整体换填
厚度不大（不超过3m）的3-2土可采用该处理方式并请根据现场情况结合对基坑的影响综合考虑。
底板施工完成后与围护之间缝隙采用C30素砼填充，达到设计强度后可拆除第二道砼支撑。
JK-S1-01-07
进水泵房， 围护桩距结构侧墙外侧0.7m，后期侧墙完成后进行回填，回填料和压实度有什么要求呢，0.7m作业空间只能人工夯实，分层回填，如现场赶工是否可用低标号砼（如C15)进行填充呢
围护桩与结构侧墙间隙建议采用中粗砂回填，若甲方、造价无碍，也可采用C15素砼填充。
预埋套管以工艺图为准。
JG-S1-01-03-16-16
结构图中脱水机房未标注预埋件，是否以工艺图纸为准
预埋件详图结构图中已表达，定位详见工艺图。
JG-S1-01-02-5/10
二沉池中梁WKL2（650*1.4m）,在剖面图4-4中没有表示
4-4剖切方向与WKL2平行。
JG-S1-01-02-10/10 4-4
地面0.00标高为81.80m，垫层底标高为77.40；需要按照结构说明进行地基处理，见结构施工总说明及本图中JG-S1-01-01-13/15
从结构图上（JG-S1-01-02-10/10 4-4）可知AAO池底板顶标高为75m,底板厚度为0.85m,垫层厚度为0.1m,基坑开挖底部标高为74.15,（基坑开挖深度+垫层厚度+底板厚度）与底板顶标高相差10cm？是否有矛盾aao部分底板厚度850部分70，基坑开挖深度参考结构图纸。
桩基础施工图审查问题
、稳定性验算问题：建造在斜坡上或边坡附近的建筑物和构筑物，未验算其地基稳定性。
当地下水埋藏较浅,建筑地下室或地下构筑物存在上浮问题时，未进行抗浮验算(地下室车道、地下水池的抗浮验算比较容易漏掉)。
2、液化土层计算问题：场地存在液化土层时,未对桩基础的抗震承载力进行验算是经常发现的问题（目前桩基础大多通过现场静载荷试验确定单桩竖向承载力,对根据试验确定的承载力如何考虑液化土层的影响规范未作出规定，抗震验算时单桩承载力可参照桩基技术规范JGJ94-94第5。
条的规定扣除液化土层的侧阻力).3、负摩阻力：地面堆载、大面积填土未根据具体工程情况考虑桩侧负摩阻力对基桩承载力的影响。
4、布桩计算问题：桩基础设计中，仅按竖向荷载作用进行布桩，未验算弯矩作用下承台底部边桩的反力.尤其是大跨度结构、框剪结构的剪力墙、剪力墙结构核心筒底部弯矩和剪力对基础承载力的影响很大，不应遗漏。
对于水位较高的地下室和短肢剪力墙、大跨度结构等弯矩较大的承台底部桩基尚应验算是否存在向上的抗拔力（大跨度结构如影剧院、厂房等，柱底弯矩很大,轴力很小，计算结果甚至会出现抗拔桩，这时应加大桩距，即加大反力力臂，尽量避免出现抗拔桩。
小高层建筑由于布置较少的剪力墙，且墙肢长度小，墙底弯矩大，也容易出现抗拔桩，可同样处理）。
根据电算结果进行基础设计时尚应计入底层隔墙及基础梁荷重或者承台及覆土荷重.5、抗拔桩设计方面的问题:在地下水位较高的地下室、大跨度空旷结构、门式刚架轻型房屋钢结构厂房刚接柱脚,存在着抗拔桩受力状态,在设计中往往缺抗拔桩抗裂性验算、抗拔桩静载试验及其配筋做法等要求说明。
抗拔桩设计时，桩身配筋量仅按强度要求进行计算,缺少裂缝宽度验算，按裂缝宽度控制计算结果的配筋量远大于按强度要求计算的配筋量。
采用预制桩作为抗拔桩时，往往只注意桩身的抗拉强度要求,桩基与承台间连接钢筋的强度要求接桩段的裂缝宽度要求经常被忽视。
6、抗拔桩计算问题：抗拔桩配筋计算时荷载分项系数取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J2014P01地块桩基工程图纸答疑2
施工单位提出以下问题：
一、“图号S(D)-01桩基说明（一）”
1、施工要求5）：砼超灌顶以上空孔部分，为确保桩顶砼密实度，是否将“砂回填至一定高度”变更为“碎石回填至地面”？
答：
2、备注1：“4根纵筋从桩顶往下伸至2/3桩长截断，且截断处进入残积砂质粘性土层不少于1.5m”，因地质勘探点布置间距较大且地质条件存在不确定的因素，无法准确判断钢筋截断处是否进入残积砂质粘性土层不少于1.5m。
故是否变更为GZH1型12根纵筋均通长到底布置？
答：
二、“图号S(D)-02桩基说明（二）”：管桩桩芯填芯砼为全长灌注饱满。
为满足此要求，是否可增加桩顶桩芯孔洞使用300*300*3mm的钢板进行封闭？
答：
三、“图号S(D)-06、2#楼桩基承台平面布置图”：2-B轴下面10根桩与2-B 轴的尺寸关系？
答：
四、“图号S(D)-08、5#楼桩基承台平面布置图”：5-17轴右边5根桩与5-17轴的尺寸关系？
答：
五、主楼电梯井及坑中坑与虚线重叠的桩，桩顶标高如何控制？
答：
监理单位提出以下问题：
一、“图号S(D)-01桩基说明（一）”
沉管灌注桩钢筋笼搭接部位质量如何控制？
答：
二、“图号S(D)-02桩基说明（二）”：管桩桩芯填芯砼为全长灌注饱满。
如何保证填芯砼的密实度？
答：
三、“图号S(D)-02桩基说明（二）”：③号挂筋长度未明确？
答：
四、“图号S(D)-02桩基说明（二）”：根据地勘资料报告提供资料表明：场地地下水对钢结构具中等腐蚀性，故对（PHC）管桩桩帽如何进行防腐处理？
答：
五、异常桩如何判定？
答：
六、“图号S(D)-02桩基说明（二）”：回填土压实系数是否需要达到0.94？答：
七、“图号S(D)-02桩基说明（二）”：（PHC）预应力管桩复压次数未明确？答：
八、“图号S(D)-09:6#楼桩基承台平面布置图6-4轴至桩芯尺寸未标识？答：。
