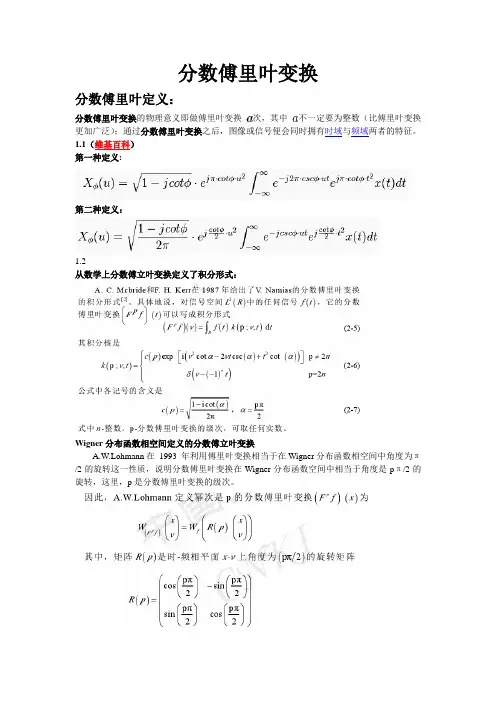

分数傅里叶变换
分数傅里叶变换分数傅里叶定义：分数傅里叶变换的物理意义即做傅里叶变换次，其中不一定要为整数（比傅里叶变换更加广泛）；通过分数傅里叶变换之后，图像或信号便会同时拥有时域与频域两者的特征。
1.1（维基百科）第一种定义:第二种定义：1.2从数学上分数傅立叶变换定义了积分形式：Wigner分布函数相空间定义的分数傅立叶变换A.W.Lohmann在1993 年利用傅里叶变换相当于在Wigner分布函数相空间中角度为π/2的旋转这一性质，说明分数傅里叶变换在Wigner分布函数空间中相当于角度是pπ/2的旋转，这里，p是分数傅里叶变换的级次。
分数傅里叶变换的定义在数学上是等价的。
当分数傅里叶变换的幂次p从0 连续增长到达1 时，分数傅里叶变换的结果相应地从原始信号的纯时间（空间）形式开始逐渐变化成为它的纯频域（谱）形式，幂次p在0到1之间的任何时刻对应的分数傅里叶变换采取了介乎于时（空）域和频域之间的一个过渡域的形式，形成一个既包含时（空）域信息同时也包含频（谱）域信息的混合信号。
因此，这样定义的分数傅里叶变换确实是一种时（空）-频描述和分析工具分数傅里叶的分类：1.一维分数傅里叶变换分数傅里叶变换的数学表达式有积分形式和级数表达式两种等价形式,1.积分形式2级数表达式形式其中2.二维分数傅里叶变换其中C为相应常系数。
当a=b时, 上式就是二维分数傅里叶变换的表达式; 当a=b=1时, 上式转化为常规二维傅里叶变换; 当a与b不相等时, 我们称这种情况的二维分数傅里叶变换为不对称分数傅里叶变换。
此时在x、y 方向实施的变换级次是不同的。
分数傅里叶变换的性质1周期性：（k为整数）2线性：（c1和c2是复常数）3阶数可加性：4尺度变换特性：5时移特性：6频移特性：7可逆性：对一个函数进行P 级分数傅里叶变换后，接着进行－P 级的分数傅里叶变换，则可得到原函数:分数傅里叶变换的数值算法(1) 基于傅立叶变换矩阵因子幂的离散化算法，利来计算离散的分数傅立叶变换的核矩阵，从而利用FFT来计算离散分数傅立叶。
