试验筛尺寸检测

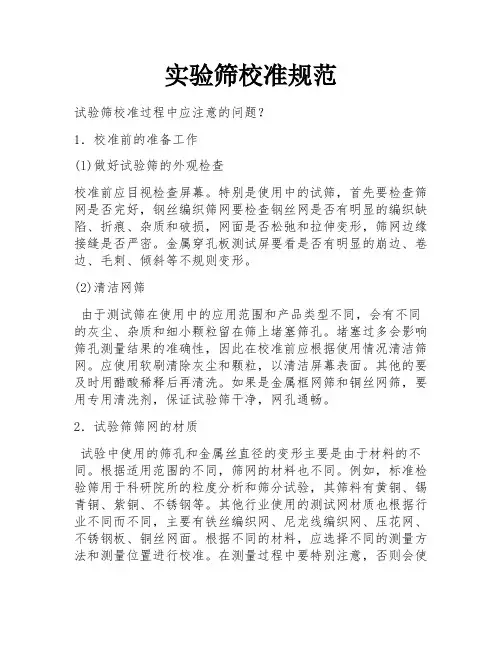

实验筛校准规范
实验筛校准规范试验筛校准过程中应注意的问题？1．校准前的准备工作(l)做好试验筛的外观检查校准前应目视检查屏幕。
特别是使用中的试筛，首先要检查筛网是否完好，钢丝编织筛网要检查钢丝网是否有明显的编织缺陷、折痕、杂质和破损，网面是否松弛和拉伸变形，筛网边缘接缝是否严密。
金属穿孔板测试屏要看是否有明显的崩边、卷边、毛刺、倾斜等不规则变形。
(2)清洁网筛由于测试筛在使用中的应用范围和产品类型不同，会有不同的灰尘、杂质和细小颗粒留在筛上堵塞筛孔。
堵塞过多会影响筛孔测量结果的准确性，因此在校准前应根据使用情况清洁筛网。
应使用软刷清除灰尘和颗粒，以清洁屏幕表面。
其他的要及时用醋酸稀释后再清洗。
如果是金属框网筛和铜丝网筛，要用专用清洗剂，保证试验筛干净，网孔通畅。
2．试验筛筛网的材质试验中使用的筛孔和金属丝直径的变形主要是由于材料的不同。
根据适用范围的不同，筛网的材料也不同。
例如，标准检验筛用于科研院所的粒度分析和筛分试验，其筛料有黄铜、锡青铜、紫铜、不锈钢等。
其他行业使用的测试网材质也根据行业不同而不同，主要有铁丝编织网、尼龙线编织网、压花网、不锈钢板、铜丝网面。
根据不同的材料，应选择不同的测量方法和测量位置进行校准。
在测量过程中要特别注意，否则会使测试网的表面产生折痕，使网变松和损坏，从而使网容易被拉伸和变形，影响网目数和线径校准结果的准确性。
3．校准取样部位的选择虽然金属编织网测试筛的筛孔一般是方孔，而金属穿孔板测试筛的筛孔有方孔和圆孔，但在使用中，筛网的筛孔，无论是金属丝的还是穿孔板的，都会有各种变化。
取样时应选择孔形全面而集中、网孔形状有代表性的取样部位，根据网孔的具体变化，包括最靠近筛面边缘的网孔。
特别是在整个筛面上，应严格观察所有单个网孔，选择过大或过小的网孔进行测量。
然后选取两个有代表性的采样点，连续测量10个网孔直径，最后计算平均值作为网孔直径。
对于小于20目的筛网，应校准所有筛孔直径。
4．校准的测量设备按JJF1175-2007的要求，网孔孔径小的主要用的是万能工具显微镜、投影仪，面网孔孔径比较大的要用数显或游标卡尺。
设备仪器检验校准规程(全)
一、建筑用砂试验筛检验规程本规程适用于新的或使用中的建筑用砂试验筛的检验。
一、总则建筑用砂试验筛系用于按JGJ52-92测试建筑用砂粒径的专用设备。
检验周期半年。
二、技术要求1、仪器应有铭牌，包括制造厂、出厂日期、规格。
2、筛框平整光滑，无变形及折痕。
3、筛面封接处应能防止被物料堵塞。
4、一套试验筛包括8个筛及筛底、筛盖、筛框，内径均为200mm，试验筛基本尺寸如表1。
表15、圆孔筛的直径尺寸偏差应符合表2的要求。
表2—1—6、方孔筛筛孔尺寸偏差应符合表3的要求。
表37、单个筛孔尺寸不能大于基本尺寸W+最大允许偏差X。
8、筛孔平均尺寸不能大于基本尺寸W+平均偏差Y，并不得小于W-Y。
9、筛孔尺寸在（W+X）和（W+Z）之间的数不得超过筛孔总数的6%。
三、检验用标准器具10、刻度放大镜。
四、检验方法11、目测或手感应符合二、1、2、3的要求。
12、用刻度放大镜按二、4~9的要求检验。
13、筛板上沿夹角为90°或60°的两边直线方向进行测量，每一直线的长度在100mm以上，且至少含有5个孔。
五、检验结果评定14、试验筛必须满足技术要求的全部指标。
六、附录检验记录表。
—2—砂试验筛检验记录表单位：仪器编号：检验编号：检验人：复核人：—3—检验日期：年月日二、建筑用石子试验筛检验规程本规程适用于新的或使用中的建筑用石子试验筛的检验。
一、总则建筑用石子试验筛系用于按JGJ53-92；测试建筑用石子粒径的专用设备。
检验周期半年。
二、技术要求1、仪器应有铭牌，其中包括制造厂、规格、出厂日期。
2、筛板平整无毛刺，安装时冲孔面朝上。
3、一套试验筛为孔径ф2.5~100mm的13个筛（如表1）及筛底、筛盖组成，筛框内径250mm。
一套试验筛各号筛的孔数、孔径、孔距及筛板厚度如表1。
三、检验用标准器具4、游标卡尺，量程300mm，分度值0.02mm。
四、检验方法5、目测检查筛板总的状况，如没有发现孔形不规则，孔距不一等明显缺陷，应按下条方法检验。
化验室标准筛型号
化验室标准筛型号标准试验筛主要用于实验室中对粉末、散装货物和悬浮液进行粒度测定和分离。
其筛网孔径范围为125毫米至20微米，适用于多种不同需求的粒度测量。
根据不同的检测需求，标准试验筛分为多种不同的型号。
一、通用型号1.金属丝编织网试验筛：这种类型的试验筛应用范围较广，网孔为方孔，价格便宜，轻便耐用。
其筛孔尺寸从0.02毫米到2.36毫米不等。
执行标准为GB/T6003.1-1997（等效于ISO3310.1）。
2.金属穿孔板试验筛：这种筛网是在钢板或其他筛体材料上直接冲压成固定形状和尺寸的筛孔。
该种类型的筛网多为方形或圆形，安全牢固，适用于密度较高、对筛面冲击大、形状不规则的物料。
其筛孔尺寸从1毫米到125毫米不等。
执行标准为GB/T6003.2-1997（等效于ISO3310.2）。
3.电成型试验筛：通过电化学方法生产，精度最高（可以达到一微米），但成本较高，主要在一些高精度实验室中使用。
其筛孔尺寸从5微米到500微米不等。
执行标准为GB/T6003.3-1999（等效于ISO3310.3）。
二、专用型号1.φ75试验筛：这是一套共37只的标准试验筛，其中金属丝编织网筛12只，筛孔尺寸为200微米至300微米；精密电成型筛25只，筛孔尺寸为200455微米至41微米。
主要用于超硬材料粒度组成的检查，适用于ISO6106、国家标准GB/T6406-1996《超硬磨料、人造金刚石或立方氮化硼颗粒尺寸》。
2.φ200标准药典筛：这种药典筛符合《中国药典》规定，主要用在制药和医用筛选检测领域。
其规格分为Φ200*50和Φ200*25两种，有1-9号筛子，每一种筛子有规定的目数，号数越大粉末越粗。
1-9号分别对应的目数是10目、24目、50目、65目、80目、100目、120目、150目、200目。
3.φ200/300标准土壤筛：这种土壤筛主要用于分析土壤的粒度分布，常见的直径为200毫米或300毫米。

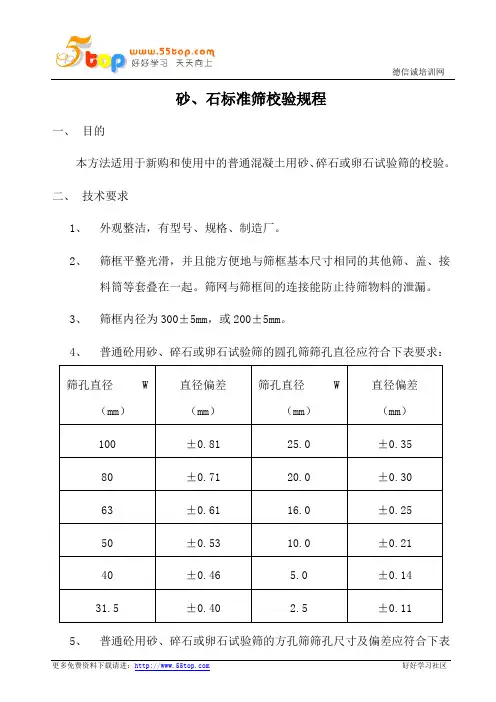

砂石标准筛校验规程
砂、石标准筛校验规程一、目的本方法适用于新购和使用中的普通混凝土用砂、碎石或卵石试验筛的校验。
二、技术要求1、外观整洁，有型号、规格、制造厂。
2、筛框平整光滑，并且能方便地与筛框基本尺寸相同的其他筛、盖、接料筒等套叠在一起。
筛网与筛框间的连接能防止待筛物料的泄漏。
3、筛框内径为300±5mm，或200±5mm。
4、普通砼用砂、碎石或卵石试验筛的圆孔筛筛孔直径应符合下表要求：筛孔直径 W（mm）直径偏差（mm）筛孔直径 W（mm）直径偏差（mm）100 ±0.81 25.0 ±0.3580 ±0.71 20.0 ±0.3063 ±0.61 16.0 ±0.2550 ±0.53 10.0 ±0.2140 ±0.46 5.0 ±0.1431.5 ±0.40 2.5 ±0.115、普通砼用砂、碎石或卵石试验筛的方孔筛筛孔尺寸及偏差应符合下表要求：筛孔直径 W（mm）筛孔允许偏差（mm）平均偏差X 平均偏差Y1.25 0.160 0.0400.63 0.104 0.0220.315 0.067 0.0120.16 0.044 0.007(1)单个方孔筛应不大于W+X。
(2)方孔筛筛孔平均尺寸不大于W+Y，不得小于W-Y。
6、建筑用砂方孔筛筛孔尺寸及偏差应符合下表的要求：筛孔尺寸（mm）允许偏差（mm）筛孔尺寸（mm）允许偏差（mm）9.5 ±0.30 0.6 ±0.021 4.75 ±0.15 0.3 ±0.012 2.36 ±0.08 0.15 ±0.006 1.18 ±0.04 0.075 ±0.004。
sl 126-2011 砂石料试验筛检验方法
标题：SL 126-2011 砂石料试验筛检验方法一、引言SL 126-2011《砂石料试验筛检验方法》是国家标准中关于砂石料试验的重要标准之一，该标准对砂石料试验的筛检验方法进行了明确的规定，为砂石料试验工作提供了科学、规范的操作依据。
砂石料是建筑、水泥、公路等工程领域中常用的材料，其质量直接影响着工程的质量和安全，因此砂石料的试验成为了重要的工作内容。
本文将对SL 126-2011标准的主要内容进行解读和分析，以期对相关从业人员有所帮助。
二、标准内容概述1.1 本标准规定了砂石料的试验筛检验方法，适用于砂石料的筛分分析工作。
1.2 本标准将试验筛检验方法分为两种：干筛分和湿筛分。
1.3 本标准对试验设备、试验样品的准备、试验程序、试验结果的记录和报告等方面进行了详细的规定。
1.4 本标准适用于建筑、水泥、公路、铁路等工程领域中砂石料的试验工作。
三、试验设备根据本标准的规定，进行试验筛检验所需要的设备主要包括：3.1 试验筛：应采用金属丝网制成。
网孔形状为方孔，具有平整的网面，不得变形。
网孔尺寸应符合相应的规定。
3.2 试验筛分析仪：应具有震动频率和振幅可调的特点，以确保试验过程中的准确性和稳定性。
3.3 试验样品容器：用于容纳试验样品，容器材质应为不与试验样品产生化学反应的材料，且具有一定的硬度。
四、试验程序根据本标准规定的试验程序，进行试验分为干筛分和湿筛分两种：4.1 干筛分：将砂石料试验样品放入试验筛中，进行震动筛分，然后根据筛孔的大小将物料进行筛分，最终得到分析结果。
4.2 湿筛分：将砂石料试验样品加入一定的水，使其充分湿润后进行试验筛分，然后根据筛孔的大小将物料进行筛分，最终得到分析结果。
五、试验结果的记录和报告进行试验后，应根据本标准的规定对试验结果进行记录和报告：5.1 试验记录：应将试验过程中的重要环节和结果进行详细记录，包括试验设备、试验样品、试验程序等信息。
5.2 试验报告：应根据试验记录编写试验报告，其中应包括试验目的、试验方法、试验结果分析等内容。
水泥细度检验用的试验筛规格
水泥细度检验用的试验筛规格
1. 2.36mm标准筛：用于筛分水泥中的较大颗粒，可以用于建筑颗粒材料的筛分。
2. 1.18mm标准筛：用于筛分水泥中的中等颗粒，同时也是砂浆中颗粒材料的主要筛分标准。
3. 0.6mm标准筛：用于筛分水泥中细颗粒，也是评判砂浆中细砂颗粒筛分的标准。
4. 0.3mm标准筛：用于评价水泥或混凝土中较小颗粒的筛分，也用于筛分胶凝材料和填料。
5. 0.15mm标准筛：用于筛分水泥和混凝土中精细颗粒，还可以用于筛分氧化铁、铝粉、龙骨粉等无机粉末。
6. 0.075mm标准筛：用于评价水泥及混凝土中超细颗粒的筛分。
试验筛筛孔尺寸测量结果的不确定度分析评定
编号：WJ-长度评定-2018006试验筛筛孔尺寸测量结果的测量不确定度分析评定编写（签字）：张三审核（签字）：李四批准（签字）：王五2018年07月12日XXXX仪器设备检测有限公司第一篇金属丝编织网试验筛筛孔尺寸测量结果的测量不确定度分析评定一、概述1、测量方法：依据JJF 1175-2007《试验筛校准规范》，在分辨力1μm的万能工具显微镜（简称万工显）上对（0.02～125）mm金属丝编织网试验筛孔尺寸直接测量，以测量参数是长度、测量125mm为例，按照JJF 1059.1-2012《测量不确定度评定与表示》，分析评定测量结果的测量不确定度。
2、测量环境条件：温度（20±10）℃二、测量不确定度的主要来源测量结果的测量不确定度主要来源有：测量重复性引起的不确定度分量u（d1）；万能工具显微镜示值误差引起的不确定度分量u（d2）；被测件与万能工具显微镜线胀系数引起的不确定度分量u（d3）；被测件与万能工具显微镜温度差引起的不确定度分量u（d4）。
三、数学模型测量的数学模型：δ= d式中：δ—被测筛孔尺寸的测量结果，mm；d —在万能工具显微镜上的读数值，mm。
灵敏系数（求偏导）：c=∂δ/∂d =1四、不确定度分量的评定4.1、测量重复性引起的不确定度分量u（d1）用万能工具显微镜对125mm试验筛的一个筛孔测量10次，得到的测量列：125.022mm，125.023mm，125.022mm，125.023mm，125.024mm，125.024mm，125.022mm，125.022mm，125.023mm，125.022mm。
实际测量是以单次测量值作为测量结果，由下式计算：u（d1）=())1()(2--==∑nxxxSu iA经计算，u（d1）= 0.82μm4.2、万能工具显微镜示值误差引起的不确定度分量u（d2）万能工具显微镜示值误差为（1+L/100）μm（L：mm），认为符合正态分布，取k=3，当测量尺寸为125mm时,得到：u（d2）= 2.25μm/3=0.75μm4.3、被测件与万能工具显微镜线胀系数差引起的不确定度分量u（d3）被测件（黄铜）的线胀系数为（18±0.5）×10-6℃-1，万工显标尺的线胀系数为（10±0.5）×10-6℃-1，最大差值为9×10-6℃-1，△t=10℃，L=125mm，取三角分布（k=6），得到：u（d3）=9×10-6℃-1×10℃×125mm/6≈4.60μm4.4、被测件与万能工具显微镜温度差引起的不确定度分量u（d4）被测件与万能工具显微镜温度差为2℃，线胀系数18×10-6℃-1，L=125mm，服从反正弦分布，k=2，得到：u（d4）=18×10-6℃-1×2℃×125mm/2≈3.20μm不确定度分量汇总表五、合成标准不确定度的计算灵敏系数，c i=1引起测量结果的不确定度分量相互独立，合成标准不确定度为：u2c=u2(d1)+ u2(d2)+ u2(d3)+ u2(d4)经计算，得到：u c≈ 5.72μm六、扩展不确定度的计算取k=2，得到扩展不确定度为：U=k×u c= 2×5.72μm ≈12μm七、测量不确定度的报告在万能工具显微镜上测量125mm试验筛孔尺寸，得到测量结果的测量不确定度为：U =12μm（k=2）。
标准试验筛是什么？
标准试验筛是什么？标准试验筛也称分样筛，检查筛，实验筛，标准筛，粒度仪、标准筛，严格说都不应该叫试验筛，只是的筛分分级工具，不是严格意义上的筛分检具。
下面一起了解一下吧！一、标准试验筛特点耐磨，使用方便，适合分级筛选二、标准试验筛用途冶金、酒业，医药，化工，农业，食品，粮食，水泥，煤炭，地质，科研等各行业的精密过滤。
三、标准试验筛规格标准筛，检测筛：直径Φ300mm×60mm,Φ200×50mm,Φ200×25.4mm,Φ12''((Φ304.8mm),Φ8''(Φ203mm)×50.8mm,Φ8''(Φ203mm)×25.4mm 水泥筛：15cm,13cm,17X5cm,20X5cm方孔、圆孔、煤样筛：(木框孔0.2-100cm)45X35X10cm,75X75X10cm,90X60X10cm(特殊规格定做)四、标准试验筛尺寸Φ200×50mm 筛孔尺寸：5.60mm 标准目数： 3#Φ200×50mm 筛孔尺寸：4.75mm 标准目数： 4#Φ200×50mm 筛孔尺寸：4.00mm 标准目数： 5#Φ200×50mm 筛孔尺寸：3.35mm 标准目数： 6#Φ200×50mm 筛孔尺寸：2.80mm 标准目数： 7#Φ200×50mm 筛孔尺寸：2.36mm 标准目数： 8#Φ200×50mm 筛孔尺寸：2.00mm 标准目数： 10#Φ200×50mm 筛孔尺寸：1.70mm 标准目数： 12# Φ200×50mm 筛孔尺寸：1.40mm 标准目数： 14# Φ200×50mm 筛孔尺寸：1.18mm 标准目数： 16# Φ200×50mm 筛孔尺寸：1.00mm 标准目数： 18# Φ200×50mm 筛孔尺寸：0.850mm 标准目数： 20# Φ200×50mm 筛孔尺寸：0.710mm 标准目数： 25# Φ200×50mm 筛孔尺寸：0.600mm 标准目数： 30# Φ200×50mm 筛孔尺寸：0.500mm 标准目数： 35# Φ200×50mm 筛孔尺寸：0.425mm 标准目数： 40# Φ200×50mm 筛孔尺寸：0.355mm 标准目数： 45# Φ200×50mm 筛孔尺寸：0.300mm 标准目数： 50# Φ200×50mm 筛孔尺寸：0.250mm 标准目数： 60# Φ200×50mm 筛孔尺寸：0.212mm 标准目数： 70# Φ200×50mm 筛孔尺寸：0.180mm 标准目数： 80#Φ200×50mm 筛孔尺寸：0.150mm 标准目数：100#Φ200×50mm 筛孔尺寸：0.125mm 标准目数：120#Φ200×50mm 筛孔尺寸：0.106mm 标准目数：140#Φ200×50mm 筛孔尺寸：0.090mm 标准目数：170#Φ200×50mm 筛孔尺寸：0.0750mm 标准目数：200#Φ200×50mm 筛孔尺寸：0.0630mm 标准目数：230#Φ200×50mm 筛孔尺寸：0.0530mm 标准目数：270#Φ200×50mm 筛孔尺寸：0.0450mm 标准目数：325#Φ200×50mm 筛孔尺寸：0.0380mm 标准目数：400#Φ200×50mm 筛孔尺寸：0.0280mm 标准目数：500#Φ200×50mm 筛孔尺寸：0.0200mm 标准目数：635#更多标准试验筛的相关资讯，请持续关注变宝网资讯中心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试验筛简介及其检测
一、概念
试验筛：符合一项试验筛标准规范的用于对待筛物料作粒度分析的筛子;有两种类型，即金属丝编织网试验筛和金属孔板试验筛，两种试验筛均为圆形或方形，由筛框和筛面组成。
过去人们常用目数来描述筛子，但近年来，多用筛孔尺寸描述筛子。
在国际标准和国家标准中，已基本不提目数。
因为分析用筛主要用来测量粉末的颗粒尺寸及其含量，即粒度分布，它与筛孔尺寸大小有空，而与目数并无直接关系。
目前试验筛广泛应用于食品，医药，化工，磨料，颜料，矿山，冶金，地质，陶瓷，国防等行业的科研单位，实验室，检验室，生产控制等的检验及分析。
二、测量几何元素
试验筛外观尺寸主要是筛孔尺寸及筛孔数目，其中筛孔尺寸主要包括周长、面积、长度、宽度等。
三、试验筛测量难题及天准解决方案
目前绝大多数试验筛厂商采用的试验筛校准一般采用工具显微镜等设备对这些网筛的网丝筛孔尺寸加以测定。
将试验筛放在万能工具显微镜的玻璃工作台面上,任取一个试样部位,用万能工具显微镜纵向直接测量，可主要原理是利用氦氖激光束通过待测网筛所产生的夫朗和费衍射测定网丝筛孔尺寸的方法和原理,并对这种测量方法的误差进行了分析。
半径为R的激光束垂直射在网筛平面上,在足够远处放置一个与网筛平面相平行的白屏。
再用激光束通过网筛所产生的夫朗和费衍射图纹将清晰地投射在白屏上读取X、Y尺寸，以上方法均以手动方式完成。
这种方式工作量繁重、效率低，给各地计量部门带来了很大困难。
随着现代制造技术的发展，企业在不断寻求各种有效的技术升级手段与方法，以便以更新的技术、更优的品质和更低的成本而在竞争激烈的市场竞争中胜出。
天准公司在这试验筛尺寸检测的市场中被推向了前沿，公司研发团队以其精湛的技术成功开发了全自动影像仪的试验筛校准功能，为解决试验筛尺寸问题而精心设计。
在天准全自动影像测量仪的基础上，
通过先进的软件设计，实现了试验筛的全自动校准！操作简单、快捷、方便，不仅满足了校准精度也保证了测量效率，受到各地计量部门的热烈欢迎！
下面是一个试验筛工件，我们将对其主要的几何参数进行测量，例如周长、面积等。
工件测量需求说明
工件名称试验筛备注
工件规格直径为20mm孔径尺寸
测量项目周长与面积等
精度要求测量精度0.005mm，重复精度0.005mm
测量方法抽检和批量检测均可
归类产业试验筛
四、量测分析
1.确定适当的倍率，试验筛的开孔尺寸一般较小，测量时使用较大倍率；天准仪器有根据环境光源情况自动打光和自动对焦的功能，极大的减少了因光源和对焦清晰度不同引起的误差；
2.只需输入网孔尺寸、丝径（或孔径、节距），以及两个检测位置，影像测量仪会自动在每个检测位置横向扫描10个筛孔，纵向扫描10个筛孔，并对检测到的所有筛孔进行统计分析，打印成校准证书。
五、量测过程
1.选择合适的倍率放大后，使用“试验筛”功能扫描任一角位置，如下图所示：。
可取线天准Vispec软件测量图形数据显示状态
2.机器将扫描检测第一个方框形作为基准，依次横向扫描、纵向扫描
3.测量完成后，测量结果在屏幕上显示，并输出结果。
