光耦隔离
光耦隔离电路
光耦隔离电路
光耦隔离电路是一种常用的电路设计方案，它可以实现电路信号的隔
离和传输，保证电路的安全性和稳定性。
光耦隔离电路的主要原理是
利用光电转换器将电信号转换成光信号，再通过光纤或光电耦合器将
光信号传输到另一端，再通过光电转换器将光信号转换成电信号，从
而实现电路信号的隔离和传输。
光耦隔离电路的主要优点是具有高隔离性能、低噪声、高速度、低功耗、小体积等特点。
它可以有效地隔离电路中的干扰信号，提高电路
的抗干扰能力，保证电路的稳定性和可靠性。
同时，光耦隔离电路还
可以实现电路的隔离控制，保护电路中的敏感元件，提高电路的安全性。
光耦隔离电路的设计需要考虑多个因素，包括光电转换器的选择、光
纤或光电耦合器的选型、电路的布局和连接方式等。
在选择光电转换
器时，需要考虑其响应速度、灵敏度、线性度、噪声等参数，以满足
电路的要求。
在选择光纤或光电耦合器时，需要考虑其传输距离、传
输速度、损耗等参数，以保证信号的传输质量。
在光耦隔离电路的布局和连接方面，需要注意信号线和电源线的分离，以避免干扰信号的传输。
同时，还需要注意信号线和地线的分离，以
减少信号的噪声干扰。
在连接光电转换器和光纤或光电耦合器时，需要注意光纤或光电耦合器的极性，以保证信号的正确传输。
总之，光耦隔离电路是一种重要的电路设计方案，它可以实现电路信号的隔离和传输，保证电路的安全性和稳定性。
在设计光耦隔离电路时，需要考虑多个因素，包括光电转换器的选择、光纤或光电耦合器的选型、电路的布局和连接方式等，以保证电路的性能和可靠性。

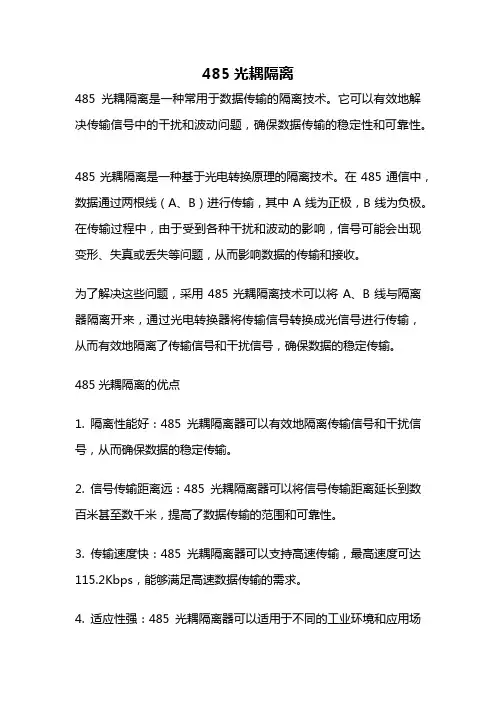

485光耦隔离
485光耦隔离485光耦隔离是一种常用于数据传输的隔离技术。
它可以有效地解决传输信号中的干扰和波动问题，确保数据传输的稳定性和可靠性。
485光耦隔离是一种基于光电转换原理的隔离技术。
在485通信中，数据通过两根线（A、B）进行传输，其中A线为正极，B线为负极。
在传输过程中，由于受到各种干扰和波动的影响，信号可能会出现变形、失真或丢失等问题，从而影响数据的传输和接收。
为了解决这些问题，采用485光耦隔离技术可以将A、B线与隔离器隔离开来，通过光电转换器将传输信号转换成光信号进行传输，从而有效地隔离了传输信号和干扰信号，确保数据的稳定传输。
485光耦隔离的优点1. 隔离性能好：485光耦隔离器可以有效地隔离传输信号和干扰信号，从而确保数据的稳定传输。
2. 信号传输距离远：485光耦隔离器可以将信号传输距离延长到数百米甚至数千米，提高了数据传输的范围和可靠性。
3. 传输速度快：485光耦隔离器可以支持高速传输，最高速度可达115.2Kbps，能够满足高速数据传输的需求。
4. 适应性强：485光耦隔离器可以适用于不同的工业环境和应用场合，具有较强的适应性。
5. 安全可靠：485光耦隔离器采用光电隔离技术，具有高耐压、高绝缘等特点，能够保障系统的安全可靠。
应用场景485光耦隔离器广泛应用于工业自动化、通讯、电力等领域，具体应用场景包括：1. 工业自动化：在工业自动化控制系统中，485光耦隔离器可以用于隔离传感器、执行器等设备，确保数据传输的稳定性和可靠性。
2. 通讯：在通讯系统中，485光耦隔离器可以用于隔离调制解调器、接口转换器等设备，提高数据传输的速度和可靠性。
3. 电力：在电力系统中，485光耦隔离器可以用于隔离电流互感器、电压互感器等设备，确保数据传输的准确性和可靠性。
注意事项1. 485光耦隔离器应该选择品质好、性能稳定的产品，以确保数据传输的稳定性和可靠性。
2. 在使用485光耦隔离器时，应该注意接线的正确性和稳定性，避免因接线不良而影响数据传输。
常用光耦器件
常用光耦器件一、光耦器件概述光耦器件，也称为光电耦合器件，是一种能够实现光电转换的组件。
它通过光电二极管、发光二极管及隔离器件的组合，能够将输入端的电信号转换为输出端的光信号或将输入端的光信号转换为输出端的电信号。
常用的光耦器件有光耦隔离器、光耦继电器、光耦运算放大器等。
二、光耦隔离器1. 概述光耦隔离器是一种将输入端和输出端通过光电转换进行隔离的器件。
它具有输入端和输出端完全电气隔离的特点，能够有效地隔离输入端和输出端之间的电气信号，避免电气噪声和干扰的影响。
光耦隔离器主要由光电二极管和发光二极管组成，工作原理是输入端的电信号驱动发光二极管发出光信号，然后由光电二极管将光信号转换为输出端的电信号。
2. 组成及工作原理光耦隔离器由光电二极管、发光二极管及电气隔离器件组成。
•光电二极管：将输入端的光信号转换为电信号的组件。
•发光二极管：将输入端的电信号转换为光信号的组件。
•隔离器件：保证输入端和输出端实现电气隔离的组件，如隔离介质，隔离电源等。
工作原理： 1. 输入端的电信号驱动发光二极管发出光信号。
2. 光信号经过隔离器件传输到光电二极管。
3. 光电二极管将光信号转换为电信号，输出到输出端。
3. 应用领域光耦隔离器具有电气隔离、抗干扰能力强等特点，广泛应用于以下领域：1.工业控制：用于隔离工业设备中的高电压和低电压电路，保护低电压电路免受高电压干扰。
2.通信设备：用于隔离通信设备中的输入端和输出端，提高系统的稳定性和可靠性。
3.医疗设备：用于隔离医疗设备中的输入端和输出端，确保患者和操作人员的安全。
4.动力电子：用于隔离控制信号和功率电子设备，提高系统的稳定性和可靠性。
三、光耦继电器1. 概述光耦继电器是一种将输入端的电信号转换为输出端的光信号，实现电气隔离和信号放大的器件。
它可以用于驱动高电压负载，同时具有电气隔离的特点，适用于各种需要信号隔离和放大的应用场景。
2. 组成及工作原理光耦继电器由光电二极管、发光二极管和继电器组成。

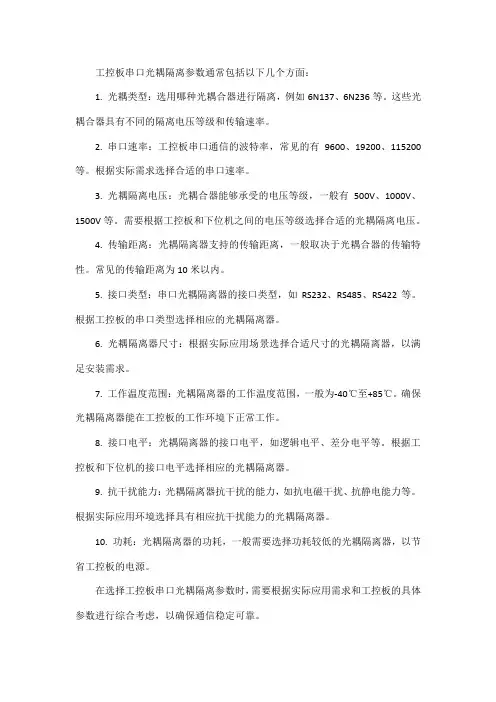

工控板串口光耦隔离参数
工控板串口光耦隔离参数通常包括以下几个方面：
1. 光耦类型：选用哪种光耦合器进行隔离，例如6N137、6N236等。
这些光耦合器具有不同的隔离电压等级和传输速率。
2. 串口速率：工控板串口通信的波特率，常见的有9600、19200、115200等。
根据实际需求选择合适的串口速率。
3. 光耦隔离电压：光耦合器能够承受的电压等级，一般有500V、1000V、1500V等。
需要根据工控板和下位机之间的电压等级选择合适的光耦隔离电压。
4. 传输距离：光耦隔离器支持的传输距离，一般取决于光耦合器的传输特性。
常见的传输距离为10米以内。
5. 接口类型：串口光耦隔离器的接口类型，如RS232、RS485、RS422等。
根据工控板的串口类型选择相应的光耦隔离器。
6. 光耦隔离器尺寸：根据实际应用场景选择合适尺寸的光耦隔离器，以满足安装需求。
7. 工作温度范围：光耦隔离器的工作温度范围，一般为-40℃至+85℃。
确保光耦隔离器能在工控板的工作环境下正常工作。
8. 接口电平：光耦隔离器的接口电平，如逻辑电平、差分电平等。
根据工控板和下位机的接口电平选择相应的光耦隔离器。
9. 抗干扰能力：光耦隔离器抗干扰的能力，如抗电磁干扰、抗静电能力等。
根据实际应用环境选择具有相应抗干扰能力的光耦隔离器。
10. 功耗：光耦隔离器的功耗，一般需要选择功耗较低的光耦隔离器，以节省工控板的电源。
在选择工控板串口光耦隔离参数时，需要根据实际应用需求和工控板的具体参数进行综合考虑，以确保通信稳定可靠。
光耦隔离技术
标签：无标签光耦使用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。
光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。
目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1a所示。
光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。
对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。
但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；②光耦隔离传输数字量时，要考虑光耦的响应速度问题；③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。
1 光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。
由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。
图1 光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。
如果T1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2(I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R2。
由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。
图2 光电耦合线性电路另一种模拟量传输的解决方法，就是采用VFC(电压频率转换)方式，如图3所示。
现场变送器输出模拟量信号(假设电压信号)，电压频率转换器将变送器送来的电压信号转换成脉冲序列，通过光耦隔离后送出。
光耦的作用
光耦的作用光耦是一种电光隔离器件，由发光二极管（LED）和光敏转换器（光敏三极管、光敏二极管等）组成。
光耦利用LED发光器件产生的光信号，通过光敏转换器将光信号转换成电信号，使电路之间实现电隔离。
光耦在电子电路中有着广泛的应用，主要有以下几个作用：1. 电气隔离：光耦的主要作用就是实现电路之间的电隔离。
电隔离可以避免电流和电压的相互干扰，减少电路噪声，提高电路的稳定性和可靠性。
光耦可以将输入端和输出端完全隔离开，使得输入和输出之间不存在直接的电流和电压连接，从而实现了电气隔离。
2. 信号传输：光耦可以将输入信号转换成电光信号，传输到输出端。
光耦使得输入信号和输出信号的传输线路完全隔离，可以避免由于地线干扰、电磁辐射等因素造成的信号失真。
传输过程中，光信号受光衰减的影响很小，传输距离可以比较远，传输速度也可以较高，使得光耦在通信系统中有着广泛的应用。
3. 电平转换：光耦可以实现输入和输出之间的电平转换。
输入端和输出端可以工作在不同的电平和不同的电源系统中，光耦可以将高电平信号转换成低电平信号，或者将低电平信号转换成高电平信号，方便电路之间的互联。
光耦的输入端可以接收到高电平信号，输出端可以提供给其他电路低电平信号，从而实现电平的适配。
4. 对输入信号的隔离和处理：光耦可以对输入信号进行隔离和处理，保护输入端和输出端之间的电路。
光耦作为一个控制器件，可以通过输入端收到的信号来控制输出端的工作状态。
例如，输入端收到的信号可以控制输出端的开关状态，实现信号的开关控制。
另外，光耦还可以用来实现电压和电流的测量、比较等功能。
5. 安全隔离：光耦可以实现输入端和输出端的安全隔离。
在一些高压、高电流的电路中，为了保证人身安全和设备安全，需要实现输入和输出的隔离，光耦可以很好地实现这一目的。
通过光学隔离原理，使得输入端和输出端之间不存在电流和电压连接，从而避免了电弧、电击等安全隐患。
综上所述，光耦作为一种电光隔离器件，在电子电路中具有重要的作用。
光耦隔离器的工作原理
光耦隔离器的工作原理光耦隔离器，又称光耦合器或光电耦合器，是一种常见的电子器件，用于实现电气信号和光信号之间的隔离和传递。
它的工作原理是利用光电效应和光电二极管的特性。
光耦隔离器由两部分组成：发光二极管（LED）和光电二极管（光敏电阻器、光敏三极管等）。
LED是一种能够将电信号转化为光信号的器件，而光电二极管则是将光信号转化为电信号的器件。
两者通过一个透明的光学传输介质（如光纤或空气）相连，实现信号的传输。
光耦隔离器的工作原理可以简单地分为两个步骤：发光和接收。
在发光阶段，当输入电流通过LED时，LED会发出一束特定频率和强度的光。
LED的发光强度与输入电流成正比，因此通过控制输入电流的大小可以控制LED的发光强度。
在接收阶段，当LED发出的光照射到光电二极管上时，光电二极管会产生电流。
光电二极管的产生电流与接收到的光信号的强度成正比。
当光信号较强时，光电二极管产生的电流较大；当光信号较弱时，光电二极管产生的电流较小。
这样，通过检测光电二极管的输出电流，就可以实现对输入信号的隔离和传递。
光耦隔离器的工作原理基于光电效应。
光电效应是指当光照射到特定的材料上时，材料中的电子会受到光的激发，从而产生电流。
在光电二极管中，当光照射到光敏区域时，光子会激发光电二极管中的电子，使其跃迁到导带中，从而产生电流。
光电二极管中的光敏区域通常由半导体材料（如硒化镉、硒化锌等）构成，这些材料对光的敏感性较高。
光耦隔离器具有多种优点，主要包括以下几个方面。
首先，光耦隔离器能够实现电气信号和光信号之间的完全隔离，避免了电气信号的干扰和噪声。
其次，光耦隔离器具有高速传输的特点，能够实现高频率的信号传输。
此外，光耦隔离器具有较高的电气隔离性能和较低的功耗，能够提高系统的可靠性和稳定性。
光耦隔离器在实际应用中有广泛的用途。
首先，它常用于工业控制系统中，用于隔离和传递各种传感器信号、开关信号和控制信号。
其次，光耦隔离器还常用于计算机和通信设备中，用于隔离和传递各种接口信号，如USB、RS-232、RS-485等。
光耦隔离的4种常见方法对比
光耦隔离的4种常见方法对比在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。
但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。
而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱,往往导致电路不能正常工作.本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究.1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。
这里以TLP521为例,介绍这类光耦的特性。
TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强,副边三极管的电流Ic越大。
副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。
作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。
此外，使用这类光耦必须注意设计外围参数,使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。
通常选择TL431结合TLP521进行反馈。
这时，TL431的工作原理相当于一个内部基准为2。
5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络.常见的光耦反馈第1种接法，如图1所示.图中，Vo为输出电压，Vd 为芯片的供电电压。
com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525）的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。
注意左边的地为输出电压地，右边的地为芯片供电电压地,两者之间用光耦隔离。
图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚（相当于电压误差放大器的反向输入端）电压上升，3脚(相当于电压误差放大器的输出脚）电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降,占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器是常用的电气隔离器件。
简单的驱动电路是用三极管直接驱动。
线路的接法参考下图。
该电路驱动简单,成本低廉。
当控制电路为高电平时，NPN 型三极管就会饱和导通，继电器线圈两端得电衔铁吸合，继电器的端口 COM 与 NC 断开并和 NO 连接。
该电路的缺点是电源没有隔离,芯片易受干扰。
另外此电路是正向电压驱动，而 51 单片机复位后引脚是高电平。
换句话说系统通电复位后继电器就有一个吸合脉冲，这是不合理的。
比较实用的电路如下图所示：
这个电路的控制部分是 5V 电源系统，通过光电耦合器与执行机构的 12V 电源隔离。
当 CONTROL 端置为低电平时，光电发光二极管工作，光电光敏三极管导通 12V 电源经 1K 电阻流向 ULN2803 驱动芯片。
ULN2803 驱动芯片输出端电平拉低带动继电器动作。
这个电路有两个好处：一是低电平驱动，二是光电隔离。
光耦的作用：
对输入、输出电信号起隔离作用，光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
