汽车保险杠生产工艺
汽车保险杠工艺流程
汽车保险杠工艺流程
《汽车保险杠工艺流程》
汽车保险杠作为汽车外部的重要部件，需要经过严格的工艺流程来生产。
下面是汽车保险杠的工艺流程简述：
1. 设计：首先，汽车保险杠的设计需要根据汽车的外形和功能要求进行初步规划。
设计人员需要考虑到保险杠的外观、功能、材料等方面。
2. 材料选择：在确定了保险杠的设计之后，需要选择合适的材料来制作。
一般来说，保险杠的材料选择主要考虑到强度、韧性、耐磨性等因素。
3. 模具制作：根据设计要求，需要制作保险杠的模具。
模具的设计要求精准，能够满足保险杠的外形和尺寸要求。
4. 材料加工：选定了模具之后，需要将材料进行加工。
这一步包括材料的切割、成型、冲压等工序，加工完成后，保险杠的初步形状就会呈现出来。
5. 强化工艺：为了提高保险杠的抗冲击能力和韧性，需要进行强化处理。
这一步可能涉及到热处理、冷却等工艺。
6. 表面处理：为了提高保险杠的表面质量和外观，需要进行表面处理。
这一步可能包括喷涂、镀铬、喷砂等工艺。
7. 装配：最后一步是将保险杠和汽车车身进行装配。
这一步需要保证保险杠与车身的一致性和紧密度。
通过以上工艺流程，汽车保险杠可以达到设计要求，并且具有良好的外观和品质。
汽车保险杠的工艺流程也是汽车制造过程中的重要组成部分。
东风日产花都工厂保险杠涂装二线的工艺设计及实施
且喷漆采用３Ｃ２Ｂ Ｔ艺，因此设备投资大、占地面积
装技术，和当前国内主流厂家的保险杠涂装线相比，
大、能源消耗大。而本保险杠涂装线的前处理采用溶
优点主要体现为：工艺完整而简单化、涂装的工件品
剂擦拭，喷漆采用３Ｃ１ ＢＴ艺，其工艺流程如下。
种多而柔性化、节能技术多样化、核心技术领先化和
保险杠素材遮蔽一上线一前处理溶剂擦拭一静电
管理技术创新化。
吹灰一喷底漆一闪蒸一喷色漆一闪蒸一机器人喷清漆
１工艺简介
一人工补喷清漆一闪蒸一烘干一夜间储存一检查一去 遮蔽及精饰一下线一储存。
１．１基本设计条件 本生产线的工作负荷为２５１天／年、２班／天、８ ｈ／
班，设备负荷率为９８％，返修率为１０％，年生产能
从以上流程可以看出，本工艺简化了前处理工 序，仅采用溶剂擦拭就能满足前处理要求；只有１遍 烘干，且为低温烘烤，能源消耗小。
技术，节能效果明显。
图４微雾喷雾冷却示意图
ｆ．通过采用ＬＶＭＰ喷枪喷涂底漆、色漆喷枪采用 “１拖１ ０”控制器等技术降低材料消耗。
２创新点和先进性
ｇ．管理方法的创新。提出了材料管理和机器人 备件管理的新思路，对主材实行ＬＳＳ（Ｌｅａｄ Ｓｕｐｐｌｙ
本生产线有以下创新点和先进性。
Ｓｙｓｔｅｍ）～级供应商管理，即按台支付，每年可
Ａ Ｔ＆１１４樱界

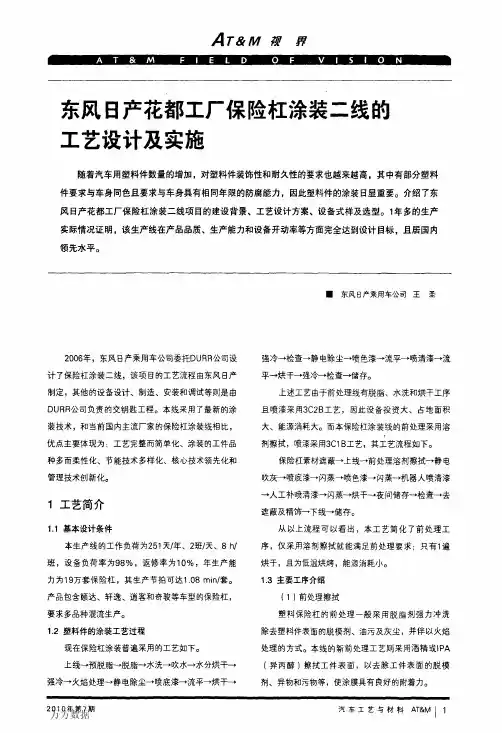

东风日产花都工厂保险杠涂装二线的 工艺设计及实施
随着汽车用塑料件数量的增加，对塑料件装饰性和耐久性的要求也越来越高，其中有部分塑料 件要求与车身同色且要求与车身具有相同年限的防腐能力，因此塑料件的涂装日显重要。介绍了东 风日产花都工厂保险杠涂装二线项目的建设背景、工艺设计方案、设备式样及选型。１年多的生产 实际情况证明，该生产线在产品品质、生产能力和设备开动率等方面完全达到设计目标，且居国内 领先水平。
汽车保险杠的发展与喷涂工艺
汽车保险杠论文汽车保险杠的发展与喷涂工艺江苏中大工业涂装环保有限公司（224003）杨奎摘要：随着汽车工业的发展，汽车保险杠作为一种重要的安全装置走向了革新的道路，保险杠除了有保护功能外，还要追求与车体造型的和谐与统一，追求本身的轻量化和表亮化。
为此，本文结合生产实践和实际应用，对于保险杠的表面喷涂，从它的发展、应用领域、涂层性能要求、涂装工艺等方面逐一进行阐述与探讨。
关键词：汽车保险杠、塑料保险杠、安全装置、喷涂工艺1前言汽车保险杠是吸收缓和外界冲击力、防护车身前后部的安全装置。
20年前，轿车前后保险杠是以金属材料为主，用厚度为３毫米以上的钢板冲压成Ｕ形槽钢，表面处理镀铬，与车架纵梁铆接或焊接在一起，并与车身有一段较大的间隙，好像是一件附加上去的部件。
随着汽车工业的发展，汽车保险杠作为一种重要的安全装置也走向了革新的道路。
今天的轿车前后保险杠除了保持原有的保护功能外，还要追求与车体造型的和谐与统一，追求本身的轻量化。
为了达到这种目的，目前轿车的前后保险杠采用了塑料，人们称为塑料保险杠。
塑料保险杠是由外板、缓冲材料和横梁三部分组成。
其中外板和缓冲材料用塑料制成，横梁用厚度为1.5毫米左右的冷轧薄板冲压而成Ｕ形槽；外板和缓冲材料附着在横梁上，横梁与车架纵梁螺丝连接，可以随时拆卸下来。
这种塑料保险杠使用的塑料，大体上使用聚酯系和聚丙烯系两种材料，采用注射成型法制成。
国外还有一种称为聚碳酯系的塑料，渗进合金成分，采用合金注射成型的方法，加工出来的保险杠不但具有高强度的刚性，还具有可以焊接的优点，而且涂装性能好，在轿车上的用量越来越多。
塑料保险杠具有强度、刚性和装饰性，从安全上看，汽车发生碰撞事故时能起到缓冲作用，保护前后车体；从外观上看，高质量的喷涂技术可以很自然的与车体结合在一块，浑然成一体，具有很好的装饰性，成为装饰轿车外型的重要部件。
2保险杠喷涂工艺介绍2.1工艺流程：工件上线→预脱脂→脱脂→水洗①→水洗②→纯水洗→吹水→水份烘干→冷却→转挂→擦净、打磨→火焰处理→静电除尘→喷底漆→流平→喷面漆→流平→喷罩光漆→流平→固化烘干→检查、抛光、检验→工件下线。
汽车保险杠三涂一烘工艺的涂装
保险杠三涂一烘工艺的涂装1 涂装前的表面处理由于PP的结晶度和内聚力高，表面无极性基团，临界表面张力低，使涂膜很难通过溶解作用增进附着力。
如PP的表面张力为3.1×10-4N，而一般涂料需要的可附着张力为3.7×10-4N以上。
为提高涂料对PP产品的涂装性能，需要对聚烯烃基材进行表面处理。
主要的处理方法有：表面化学处理、表面火焰处理、表面等离子处理、表面辐射处理、表面涂覆处理等。
目前国内保险杠厂家正逐步推广使用机器人(也称机械手)火焰处理。
其化学机理在于：火焰中含有大量的离子，具有很强的氧化性，在高温状态下与PP形成一层带电的极性功能团，提高了其表面能，从而增进了对塑料底漆的附着力。
同时高温的火焰将能量传递给基材表面的油污和杂质，使其受热蒸发，起到了清洁保险杠表面的作用。
2.2 3C1B的底漆涂装工艺其中，JC50-9070作为一款导电中涂，对PP/EPDM基材有良好的附着力。
该底漆应用于不具有导电性的塑料基材表面时，可以用静电喷涂的方法将面漆涂布在这类塑料基材上，即底漆的干膜具有导电的功能。
此外，施工应用窗口宽，可以满足静电喷涂和空气喷涂2种施工工艺条件。
2.2.1 底漆的施工粘度底漆的施工粘度在不同施工温度条件下的变化见图2。
从图2可以看出：在温度较低时，受配方树脂性能的影响，液态原漆在长时间贮存后容易出现短暂的假稠现象，需要在稀释前充分搅拌。
但施工过程中，随着环境温度的变化，尤其在低于20℃时，粘度与温度近似于线性的关系。
这就要求在施工时尽可能保证喷涂室温在(23±3)℃，以利于底漆的施工粘度控制。
2.2.2 底漆的膜厚保险杠等外饰零件主要采用的材料是PP+EPDM以及滑石粉的改性产品。
基材外观颜色以黑色和深灰色为主。
对于涂料供应商，通常将保险杠底漆的颜色调整为灰色，利于保险杠面漆色相的控制，以保障与车身颜色匹配。
JC50-9070作为一款深灰色PP中涂，其遮盖性能较好，一般干膜在5μm左右，就可以完成黑白格的遮盖。
汽车保险杠工艺可行性分析
保险杠工艺可行性分析
2.安装强度
保险杠本身零件比较大，而且重量也不轻。这就要求它在Z方向有 足够的支撑强度，体积较大的保险杠应该在底部也设Z向的支撑点， 防止保险杠因自重而下垂变形。
保险杠是外观件，又是在汽车的最前面和最后面的外观件。因此 对它和周边件的配合间隙和面差的要求比较严格。这就要求保险杠的 安装在X、Y两个方向都控制好精度。一定要有一致两个控制位置的定 位孔，考虑到产品的误差和装配方便性，其余的孔设为腰形孔。
3.装配干涉
主要检查保险杠各部件之间和周边零件配合是否存在间隙；还要 注意考虑安装时使用工具和人工安装的操作空间是否足够。
保险杠工艺可行性分析
产品此处开一个缺口，主要 是为了产品在成型过程中， 使产品更加的容易变形。
V6前保分型线在 产品的下边缘。
因为产品本身的结构限制， 产品分型线只能在R角的
上端。（外分型）
红色的线是产品的 分型线。
V6后保的产品结构可以 允许产品的分析线在R角
的下端。（内分型）
保险杠工艺可行性分析
汽车保险杠工艺可行性分析
目录
一． 保险杠制造工艺可行性分析 二． 保险杠杠装配工艺可行性分析
保险杠工艺可行性分析
一、保险杠工艺可行性分析主要分成两大类型：制造工艺可行性 分析和装配工艺可行性分析。 ➢ 保险杠制造工艺可行性分析
保险杠总成的工艺成型方法：本体注塑成型、缓冲块发泡成型或 注塑成型、塑料安装支架注塑成型。
以下校核过程中的分析和说明 1.保险杠本体材料定义：保险杠本体的材料一般都是采用 PP+EPDM+T20。主要原因是保险杠在使用过程中需要满足以下 特性：a.应该具有较小的表面硬度，能减轻行人受伤。
PP材料保险杠的注塑工艺的制作技术
本技术涉及汽车零件注塑工艺技术领域，具体涉及PP材料保险杠的注塑工艺，其特征在于包括以下步骤：配料、烘料、加热、设定注塑机参数、注塑、压力保持和开模。
本技术经过对保压时间与保压压力的调试，解决了现有技术中PP材料保险杠注塑工艺中存在的成品两端收缩严重，产品不符合公差要求、表面粗糙等技术问题，材料结构强度相比现有技术得到进一步的增强，大幅减少了废品率，提高了生产效率。
技术要求1.一种PP材料保险杠的注塑工艺，其特征在于包括以下步骤：1）配料：将颗粒状的PP材料、玻璃纤维和阻燃剂按如下质量份数配制成面板原材料：PP 材料700份、玻璃纤维3份、阻燃剂1.5份,将所述原材料放置在搅拌机内搅拌混合均匀；2）烘料：将步骤1）混合均匀所得的原材料吸入注塑机料筒中，将烘料温度设定为90℃，烘料时间设定为3h；3）加热：射料筒温度：一段265℃，二段270℃，三段270℃，四段265℃，五段260℃；热流道温度：235±5℃；4）设定注塑机参数：设定锁模压力130±5Kg/cm²，注射速度15-50%，冷却水温度20±3℃；5）注塑：动模定模合模，第一段注射压力为100 Kg/cm²，第二段注射压力为130 Kg/cm²，第三段注射压力为90 Kg/cm²；6）压力保持：保压一段3±2s，保压二段14±3s；7）开模：成型周期为100±5s，打开动模，机械手脱模。
2.根据权利要求1所述的PP材料保险杠的注塑工艺，其特征在于，所述步骤2）中PP原材料的含水率烘干至不超过0.2％。
3.根据权利要求1所述的PP材料保险杠的注塑工艺，其特征在于，步骤3）中热流道加热时间为≥30min。
4.根据权利要求1所述的PP材料保险杠的注塑工艺，其特征在于，步骤6）中保压一段压力为70 Kg/cm²，保压二段压力为50 Kg/cm²。
汽车保险杠的设计开发图文详解-精
前号牌中点不得处于车辆纵向对称平面的左方；前号牌及号牌架不得超出车辆前端右边 缘。 b)安装于前号牌板（架）上的号牌应基本垂直于水平面，前号牌正面允许后仰不大于15°。
从而固定到车身翼子板上。
车头
（3）材料选择
保险杠蒙皮：一般采用PP+EPDM-TX混配料。其中的PP为保险杠蒙皮的基体； 弹性体（EPDM）能够提高保险杠蒙皮弹性，而TX的含义是材料中加上x%的滑 石粉，提供保险杠蒙皮刚度和降低成本。 吸能块：一般采用发泡聚丙烯（EPP）或者是PP类支架吸能结构，起到吸收撞击 能力作用。 防撞横梁：一般采用GMT材料模压制件或钢梁件，在低速碰撞过程中起到缓冲和 吸能作用，从而保护乘员和车辆其它部件。
与前保险杠相关内容 1、小腿部碰撞要求 为了保证小腿部碰撞满足行人保护法规要求，从布 置上。
P01：防撞梁与前保蒙皮之间最小距离。 H：小腿部碰撞器对称中心高度 （494mm）
Section b-b
（3） 行人保护 GB24550：
Front and rear protective devices for passenger cars ★ GB15741-1995 《汽车及挂车号牌板（架）及其安装位置》
The license plates and its position on motor vehicles and trailer ★ GB24550-2009《汽车对行人的碰撞保护》
后号牌板（架）应位于车辆后端。 a) 安装于后号牌板（架）上的号牌应垂直或近似垂直于车辆纵向对称平面。
保险杠工艺参数
PP+EPDM-TD10的成型工艺参数前提考虑：汽车保险杠应为“注塑成型”。
1.数据：1)PP(聚丙烯)螺杆式注射成型的数据:[1]喷嘴温度：170～190℃料筒温度：前段：180～200℃中段：200～220℃后段：160～170℃模具温度：40～80℃注射压力：70～120MPa保压压力：50～60MPa注射时间：0～5s保压时间：20～60s冷却时间：15～50s成型周期：40～120s2)EPDM(三元乙丙橡胶)热固性塑料3)TD10（10%滑石粉）在聚丙烯的改性体系中，加入超细滑石粉母料不但能够显著的提高聚丙烯制品的刚性、表面硬度、耐热蠕变性、电绝缘性、尺寸稳定性，还可以提高聚丙烯的冲击强度。
在聚丙烯中添加少量的滑石粉还能起到成核剂的作用，提高聚丙烯的结晶性，从而使聚丙烯各项机械性能提高，又由于提高结晶性，细化晶粒，亦能提高聚丙烯的透明性。
填充20%和40%超细目滑石粉的聚丙烯复合材料，不论是在室温和高温下，都能够显著提高聚丙烯的刚性和高温下的耐蠕变性能。
例如：添加40%的超细目滑石粉母料的聚丙烯抗弯曲模量可从16100kg/cm2提高到42000kg/cm2，热变形温度从62℃（1.82Mpa力）提高到88℃或从121℃(0.45Mpa力)提高到147℃。
2.所得结论：1)在加入滑石粉后，聚丙烯的热变形温度升高;热变形力降低，故推测其融化温度升高，所需注塑压力降低。
2)三元乙丙橡胶为热固性塑料，不溶不熔。
推测其分解温度低于PP的熔融温度，故在温度方面不予以考虑。
粘度方面应大于PP-TD10，故注射压力应略大于PP-TD10的注射压力。
3)因为加入滑石粉后PP的结晶度升高，故推测本材料结晶度较高，故保压压力宜等于注射压力。
4)时间方面应与纯PP相似3.工艺参数：1)温度料筒温度：前段：200～220℃中段：220～240℃后段：190～200℃喷嘴温度：190～210℃模具温度：50～70℃2)压力注射压力：90～100MPa注射压力：20～30MPa保压压力：90～100MPa3)注塑时间：5s保压时间：25s摸内冷却时间：50s4.参考资料[1] 塑料成型工艺与模具设计P56注射成型的工艺参数，表4-1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车保险杠生产工艺
汽车保险杠是汽车外部的一部分，主要用于保护车身及行人在事故中的安全。
下面是关于汽车保险杠生产工艺的简要介绍。
首先，汽车保险杠的生产工艺主要包括原材料选购、注塑成型、表面处理和组装等步骤。
原材料选购是汽车保险杠生产的第一步。
根据设计要求，选购合适的塑料材料作为保险杠的基本材料。
一般来说，汽车保险杠使用的塑料材料有ABS、PP、PVC等。
注塑成型是制作汽车保险杠的核心工艺。
首先，需要将选购的塑料材料加热熔化成为可注塑的熔融状态。
然后，将熔融的塑料材料注入到模具中，并施加一定的压力和温度，使其在模具中冷却固化，最终成型为保险杠的形状。
注塑成型可以通过单色注塑、多色注塑、亮光注塑等不同的工艺来实现。
注塑成型完成后，需要进行表面处理。
表面处理的主要目的是提升保险杠的外观质量和耐候性能。
常见的表面处理工艺包括喷涂、镀铬、电镀等。
其中，喷涂是最常见的表面处理方式，可以通过涂装机器自动喷涂涂料到保险杠上，并经过烘干、抛光等步骤，最终形成光滑、耐久的表面效果。
最后，进行保险杠的组装工艺。
将已经经过注塑成型和表面处理的保险杠与其他零件进行组装，如安装杠体内的海绵、导流板、支撑结构等，以及与车身的连接部件，形成完整的汽车保险杠。
需要注意的是，汽车保险杠的生产工艺中需要严格遵守产品质量标准和工艺要求，确保保险杠的安全性能和质量。
同时，为了减少对环境的影响，生产过程中应尽量采用环保材料和工艺，并进行废料的分类处理和回收利用。
总之，汽车保险杠的生产工艺包括原材料选购、注塑成型、表面处理和组装等步骤，通过这些步骤，最终形成具有保护作用的汽车保险杠。
