最新856《家庭电路与安全用电》复习提纲汇总

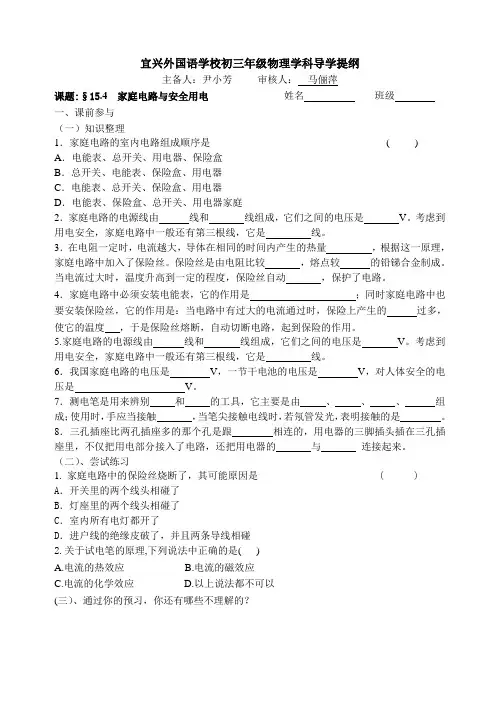

15.4家庭电路与安全用电导学提纲
宜兴外国语学校初三年级物理学科导学提纲主备人：尹小芳审核人：马俪萍课题:§15.4 家庭电路与安全用电姓名班级一、课前参与（一）知识整理1．家庭电路的室内电路组成顺序是( ) A．电能表、总开关、用电器、保险盒B．总开关、电能表、保险盒、用电器C．电能表、总开关、保险盒、用电器D．电能表、保险盒、总开关、用电器家庭2．家庭电路的电源线由线和线组成，它们之间的电压是V。
考虑到用电安全，家庭电路中一般还有第三根线，它是线。
3．在电阻一定时，电流越大，导体在相同的时间内产生的热量，根据这一原理，家庭电路中加入了保险丝。
保险丝是由电阻比较，熔点较的铅锑合金制成。
当电流过大时，温度升高到一定的程度，保险丝自动，保护了电路。
4．家庭电路中必须安装电能表，它的作用是；同时家庭电路中也要安装保险丝，它的作用是：当电路中有过大的电流通过时，保险上产生的过多，使它的温度，于是保险丝熔断，自动切断电路，起到保险的作用。
5.家庭电路的电源线由线和线组成，它们之间的电压是V。
考虑到用电安全，家庭电路中一般还有第三根线，它是线。
6．我国家庭电路的电压是V，一节干电池的电压是V，对人体安全的电压是V。
7．测电笔是用来辨别和的工具，它主要是由、、、组成；使用时，手应当接触，当笔尖接触电线时，若氖管发光，表明接触的是。
8．三孔插座比两孔插座多的那个孔是跟相连的，用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。
（二）、尝试练习1.家庭电路中的保险丝烧断了，其可能原因是 ( ) A．开关里的两个线头相碰了B．灯座里的两个线头相碰了C．室内所有电灯都开了D．进户线的绝缘皮破了，并且两条导线相碰2.关于试电笔的原理,下列说法中正确的是( )A.电流的热效应B.电流的磁效应C.电流的化学效应D.以上说法都不可以(三）、通过你的预习，你还有哪些不理解的？二、课堂练习1. 电路主要由进入家庭的进户线(电源线)、 、 、 、开关、插座、用电器组成。
家庭电路和安全用电复习
精选PPT
1
家庭电路中的进户线有两根，一根是火线， 一根是零线。你会判断吗？
测电笔：
错误操作
正确操作
精选PPT
2
思考：
为什么短路时，电路中电流就很大？
因为电压U一定，发生短路时 电阻R很小；所以导致电路中 的电流I就很大．
在短路情况下，根据欧姆定
律I=U/R 判断.
“自动开关”，它可以替代闸刀开关和熔断器，如
果某同学家安装的“自动开关”的额定电流是10安，
那么，由这一只“自动开关”控制的用电器的总电
阻为（
）
A.不大于22欧
B.不小于22欧
C.不大于2200欧
精选PPTD.不小于2200欧 18
10．家庭电路中的用电器正常工作，把台灯插头 插入插座时，电灯突然 全部熄灭，说明电路中( ）
精选PPT
15
4．现需在插座上连入一大功率用电器，并单独 配置一根保险丝，下列正确的图是（ ）
5.某同学站在干燥的木凳上检修家用电器，下
列哪种操作是危险的
（）
A．一手握火线
B．一手握火线，另一手扶在水泥墙上
C．一手握零线
D．一手握零线，另一手扶在水泥墙上
精选PPT
16
6、如图所示的做法中，符合安全用电原则的是
当电流额定值的一定倍数时可以在几 分钟或几秒内自动切断电路，从而起 到电路过载或短路的保护作用。故障 排除后，断路器能手动复位，接通电 路。断路器也能手动切断电路。因方 便、安全而越来越得到普及。
精选PPT
8
断路器：（一般连接在火线上）
精选PPT
9
插头： 插座：
精选PPT

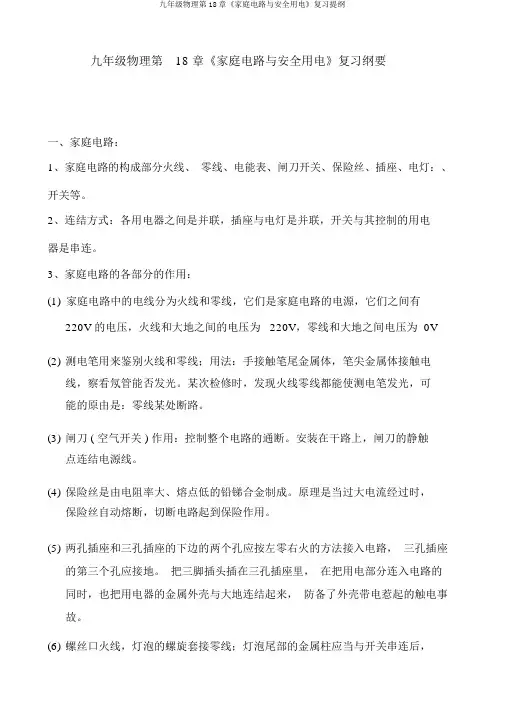

九年级物理第18章《家庭电路与安全用电》复习提纲
九年级物理第18 章《家庭电路与安全用电》复习纲要一、家庭电路：1、家庭电路的构成部分火线、零线、电能表、闸刀开关、保险丝、插座、电灯：、开关等。
2、连结方式：各用电器之间是并联，插座与电灯是并联，开关与其控制的用电器是串连。
3、家庭电路的各部分的作用：(1)家庭电路中的电线分为火线和零线，它们是家庭电路的电源，它们之间有220V 的电压，火线和大地之间的电压为 220V，零线和大地之间电压为 0V(2)测电笔用来鉴别火线和零线；用法：手接触笔尾金属体，笔尖金属体接触电线，察看氖管能否发光。
某次检修时，发现火线零线都能使测电笔发光，可能的原由是：零线某处断路。
(3)闸刀 ( 空气开关 ) 作用：控制整个电路的通断。
安装在干路上，闸刀的静触点连结电源线。
(4)保险丝是由电阻率大、熔点低的铅锑合金制成。
原理是当过大电流经过时，保险丝自动熔断，切断电路起到保险作用。
(5)两孔插座和三孔插座的下边的两个孔应按左零右火的方法接入电路，三孔插座的第三个孔应接地。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连结起来，防备了外壳带电惹起的触电事故。
(6)螺丝口火线，灯泡的螺旋套接零线；灯泡尾部的金属柱应当与开关串连后，连结到这样做的原由是当开关断开后，灯座与火线断开，防备维修时触电。
二、安全用电：1、家庭电路中造成电流过大的原由：一是短路即火线和零线没有经过用电器直接相连；二是过载即同时使用用电器的总功率过大。
2、家庭用电惹起的触电事故都是因为跟地面不停缘的人直接或间接接触火线造成的。
3、低压触电的两种方式：(1)单线触电，即站在地上的人触到火线，则有电流由火线进入人体到地，造成触电。
(2)双线触电，即站在绝缘体上的人同时触到两根电线时，造成触电。
4、安全用电知识：(1)低压勿摸，高压勿近。
(2)发现电器设施、导线的绝缘外壳损坏，要实时改换。
(3)家庭中必定要安装漏电保护开关，不可以用湿润物件接触电器设施。

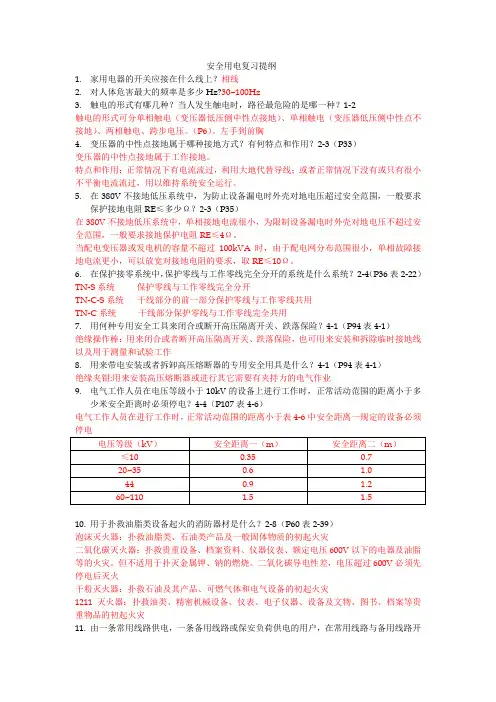

复习提纲
安全用电复习提纲1.家用电器的开关应接在什么线上？相线2.对人体危害最大的频率是多少Hz?30~100Hz3.触电的形式有哪几种？当人发生触电时，路径最危险的是哪一种？1-2触电的形式可分单相触电（变压器低压侧中性点接地）、单相触电（变压器低压侧中性点不接地）、两相触电、跨步电压。
（P6）。
左手到前胸4.变压器的中性点接地属于哪种接地方式？有何特点和作用？2-3（P33）变压器的中性点接地属于工作接地。
特点和作用：正常情况下有电流流过，利用大地代替导线；或者正常情况下没有或只有很小不平衡电流流过，用以维持系统安全运行。
5.在380V不接地低压系统中，为防止设备漏电时外壳对地电压超过安全范围，一般要求保护接地电阻RE≤多少Ω？2-3（P35）在380V不接地低压系统中，单相接地电流很小，为限制设备漏电时外壳对地电压不超过安全范围，一般要求接地保护电阻RE≤4Ω。
当配电变压器或发电机的容量不超过100kVA时，由于配电网分布范围很小，单相故障接地电流更小，可以放宽对接地电阻的要求，取RE≤10Ω。
6.在保护接零系统中，保护零线与工作零线完全分开的系统是什么系统？2-4（P36表2-22）TN-S系统保护零线与工作零线完全分开TN-C-S系统干线部分的前一部分保护零线与工作零线共用TN-C系统干线部分保护零线与工作零线完全共用7.用何种专用安全工具来闭合或断开高压隔离开关、跌落保险？4-1（P94表4-1）绝缘操作棒：用来闭合或者断开高压隔离开关、跌落保险，也可用来安装和拆除临时接地线以及用于测量和试验工作8.用来带电安装或者拆卸高压熔断器的专用安全用具是什么？4-1（P94表4-1）绝缘夹钳:用来安装高压熔断器或进行其它需要有夹持力的电气作业9.电气工作人员在电压等级小于10kV的设备上进行工作时，正常活动范围的距离小于多少米安全距离时必须停电？4-4（P107表4-6）电气工作人员在进行工作时，正常活动范围的距离小于表4-6中安全距离一规定的设备必须停电10.用于扑救油脂类设备起火的消防器材是什么？2-8（P60表2-39）泡沫灭火器：扑救油脂类、石油类产品及一般固体物质的初起火灾二氧化碳灭火器：扑救贵重设备、档案资料、仪器仪表、额定电压600V以下的电器及油脂等的火灾。
家庭电路及安全用电复习
19、如下图是楼梯照明灯 的电路。S1，S2均为双连 开关，其中最理想的方案是 ( )
18、某学校文艺会演时，科学组的老师给大 家表演了一个“不怕电”的节目（请勿模 仿）。首先王老师将一盏白炽电灯接到两导 线头M、N之间，灯泡正常发光。随后将灯泡 取下，王老师站到干燥的木凳上后，左、右 手分别抓住M、N两导线头(如右图)。李老师 用测电笔分别测试M、N及王老师的皮肤，发 现测电笔的氖管都发光，而王老师却谈笑自 如。对以上现象的解释，你认为正确的是 ( ) A、王老师有特异功能，确实不怕电 B、王老师的双手戴着绝缘手套 C、在人、灯替换之时，有人将零线断开了D、 在人、灯替换之时，有人将火线断开了
低压供电电源 电能表 闸刀开关 低压供电线路先后通过 火线 用户 保险盒 接到家庭电路上。 并 联，开关与它所 家庭电路中各盏灯应 220V 控制 的电灯应是 串 联，插座与电灯应 串 联。 是 并 联，保险盒和用电器应 零线
接地
二、电能表 思考：
一标有“220V 5A”的电能表能否容纳一个 “220V 1000W ”的电炉使用？还可以接入 一盏200W的电灯吗？ 答：可以。因为P大=U I =220V× 5A = 1100W 1100W > 1000W，所以可以接入。 不可以。因为P总=1000W + 200W =1200W 1200W > 1100W,所以超出电能表的最大 功率，会把电能表烧坏。
小新家里各用电器工作时的电流值如下： 一台电脑：1 A，所有电灯:总0.8A,空调:7A 冰箱:0.5A,电视机:0.5A,请你帮我选择保险丝(
A、额定电流是40A的保险丝 B、额定电流是1.5A的保险丝
)
C、额定电流是10A的保险丝
D、额定电流越大越好的保险丝
复习教案《家庭电路与安全用电》ok
《家庭电路与安全用电》复习教案一、教学目标：1. 让学生掌握家庭电路的基本组成和功能。
2. 使学生了解安全用电的原则和注意事项。
3. 培养学生正确的家庭电路使用和维护习惯。
二、教学内容：1. 家庭电路的基本组成：电源、开关、插座、电线等。
2. 家庭电路的功能：供电、照明、充电、家电控制等。
3. 安全用电原则：不接触低压带电体、不靠近高压带电体。
4. 注意事项：使用合格电器产品、定期检查电路、避免潮湿环境使用电器等。
三、教学重点与难点：1. 教学重点：家庭电路的基本组成、功能和安全用电原则。
2. 教学难点：安全用电注意事项的落实和实际操作。
四、教学方法：1. 采用讲授法，讲解家庭电路的基本组成、功能和安全用电原则。
2. 采用案例分析法，分析安全事故案例，引导学生了解安全用电的重要性。
3. 采用互动教学法，让学生分享家庭电路使用和维护的经验，互相学习。
五、教学步骤：1. 导入新课：回顾家庭电路的基本组成和功能，引出安全用电的重要性。
2. 讲解安全用电原则：引导学生了解不接触低压带电体、不靠近高压带电体的原则。
3. 分析安全事故案例：分析因违反安全用电原则而导致的事故，让学生引以为戒。
4. 讲解安全用电注意事项：引导学生了解和使用合格电器产品，定期检查电路，避免潮湿环境使用电器等。
5. 互动环节：让学生分享家庭电路使用和维护的经验，互相学习。
6. 总结与反思：回顾本节课所学内容，检查学生对家庭电路与安全用电的掌握程度。
7. 布置作业：让学生结合家庭实际情况，制定一份家庭电路安全使用计划。
六、教学评估：1. 课堂问答：通过提问方式检查学生对家庭电路基本组成和功能的掌握情况。
2. 案例分析：让学生分析安全事故案例，判断是否符合安全用电原则。
3. 小组讨论：分组讨论家庭电路使用和维护的经验，互相评价，总结正确做法。
七、教学拓展：1. 家庭电路创新设计：引导学生思考如何设计更安全、方便的家庭电路。
2. 电器产品发展趋势：介绍新型电器产品及其安全使用方法。
家庭电路与用电安全知识点
家庭电路与用电安全知识点家庭电路与用电安全知识点一、使用正规家用电器按规程操作家用电器：各种用电设备，应在充分了解设备原理、并严格按照说明书上写明的操作规程进行操作，严禁盲目使用。
应使用正规设备厂家生产的家用电器。
过期、超期设备应及时淘汰，切勿因尚能使用，舍不得丢弃报废，以免因小失大，酿成事故。
多向家中老人及小孩讲解安全用电常识、防止火灾的方法及自救措施。
二、空调温度不宜过高冬季使用空调，除特殊需要外，空调的温度设置不宜过高，以防其长期运行出现过热，缩短空调的使用寿命。
另外，室内外温差不宜过大，最好保持室内比室外高8摄氏度。
如果室内外温差过大，人在骤冷骤热的环境下，容易伤风感冒。
对于老人和患高血压的人而言，室内外温差更不能过大。
开空调时紧闭门窗，时间长了会导致室内缺氧，细菌、病毒也会趁机大量积聚，因此，空调每次开2个多小时就应该停下来，并开窗通气。
三、严禁在无人监护下用电暖气电暖气是一种将电能转化为热能的取暖器，若使用不当往往会因温度过高或其他原因而发生火灾等事故。
使用中要特别注意：选用质量合格产品;使用带安全接地三孔插座并确保插接牢靠;电暖器功率档位应适当调用，不宜调温度过高;使用过程中经常检查电源线和插头插座是否发热发烫，发现异常应立即停止使用;人离开家中必须关闭电暖器并断开电源，将插头拔下，严禁电暖器在无人监护状况下运行。
电熨斗、电吹风、电热梳、电烙铁、电炉等电热器具不要直接放在木板上或靠近易燃物品，对无自动控制的电热器具用后要随手关电源，以免引起火灾。
四、控制电器使用时间家庭使用电暖器功率最好在2000W以下，因为功率过大容易发生断电和其他意外。
现在许多厂家的电暖器都设置高、中、低几档功率，使用大功率时尽量不与其他大功率家电(如电饭锅，电热水器等)同时使用，以确保使用安全。
电热毯通电时间不宜过长，一般在睡前1小时左右通电加热，入睡时关掉电源，尽量不要通宵使用，尤其是小孩子。
电热毯不要与人体直接接触，最好在上面铺一层毛毯或床单，千万不要折叠使用，否则易烧坏电热线的绝缘面，造成漏电，发生意外伤害。
中考专题复习家庭电路和安全用电中考专题
中考专题复习：家庭电路和安全用电中考专题1. 家庭电路家庭电路是指连接家庭住宅中电源、电器设备的电路系统。
了解家庭电路的基本知识对于中考物理考试至关重要。
下面将从以下几个方面进行复习。
1.1 家庭电路的组成家庭电路由电源、导线、电器设备和开关组成。
•电源通常是交流电，电压一般为220伏特。
•导线用铜制成，将电源的电能传送到各个电器设备。
•电器设备包括灯泡、电视、冰箱等。
•开关用于控制电器设备的通断。
1.2 家庭电路的并联和串联家庭电路中的电器设备可以通过并联和串联的方式连接。
并联是指将电器设备的正极和负极连接在一起，串联则是将电器设备的正极和负极依次相连。
•并联连接的电器设备，可以分别独立工作，即一个设备故障不会影响其他设备的正常运行。
•串联连接的电器设备，只有在都正常工作时整个回路才能正常运行。
1.3 家庭电路的用电功率计算在家庭电路中，我们需要计算电器设备的用电功率。
•用电功率（P）等于电器设备消耗的电能（W）除以时间（t）。
即 P = W/t。
•电器设备的用电功率通常以“瓦特”（W）为单位。
1.4 家庭电路的安全问题在使用家庭电路时，我们必须注意安全问题。
•不要私拉乱接电源线，避免电路短路或过载。
•定期检查电线、插座等设备，确保其正常运行。
•不要同时接入太多的电器设备，避免超过电路负荷。
•安装过载保护开关，及时切断电流。
•定期检查家中火灾报警器的电源和电池是否正常。
2. 安全用电安全用电是指正确、合理地使用电能，预防电器设备造成的火灾和安全事故。
掌握安全用电的知识对于中考物理考试也是非常重要的。
以下将对安全用电的相关内容进行复习。
2.1 安全用电的基本知识•不要触摸带电的导线和插头，避免触电事故的发生。
•使用电器设备时，要先确保插头已经插入地线插座。
•在雷雨天气避免使用电器设备，并拔掉插头。
•避免将水或其他液体洒到电器设备上，以免引起短路或触电。
2.2 安全用电的防火措施使用电器设备时，要注意以下防火措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
856《家庭电路与安全用电》复习提纲2009中考物理单元复习--家庭电路与安全用电【教学内容与目的要求】1、知道家庭电路的组成，理解电路中的总电流随用电器功率增大而增大2、知道熔丝的作用3、知道安全用电常识，知道安全电压【知识重点与学习难点】1、电能表的用途及使用2、家庭电路的组成及熔丝的选择【方法指导与教材延伸】（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V用途：用来辨别火线和零线②测电笔：种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线⑷保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
应用举例：☆某家庭需要使用10A 保险丝，可只有5A 和15A 保险丝。
如何分别来代替使用：①可用两根5A 保险丝并起来代用；②可将15A 保险丝用刀轻切一小口使剩余部分截面积和10A 保险丝截面积相同。
⑸ 插座：①②种类： 固定插座、可移动插座二孔插座、三孔插座③安装：并联在家庭电路中，具体接线情况：1接火线 2接零线 3接地线 4接用电器的金属外壳 5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
⑹ 用电器（电灯）、开关：①白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。
大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1Pa ，目的是平衡大气压对玻璃壳的压力。
灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
② 灯泡的种类：螺丝口 卡口 。
3螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
④根据安全用电原则连接电路，每个开关都可以单独控制灯（二）、家庭电路电流过大的原因：1、原因：发生短路、用电器总功率过大。
2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝（三）、安全用电：1、触电事故：①定义：一定强度的电流通过人体所引起的伤害②危险性：与电流的大小、通电时间的长短等因素有关。
③安全电压：不高于36V，动力电路电压380V，家庭电路电压220V都超出了安全电压。
2、触电形式：(1) 家庭电路（低压触电）a.单线触电 b.双线触电家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。
要分清零线和地线，虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
（2）高压触电：a.高压电弧触电 b.跨步电压触电3、安全用电原则：不接触低压带电体不靠近高压带电体4、生活中安全用电常识①对于人体的安全电压是不高于36伏②不接触火线、金属外壳的用电电器要将金属外壳接地③高大建筑要安装避雷针，防止雷击④不靠近高压线路，防止发生高压电弧触电和跨步电压触电⑤有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。
【注意点】1．家庭电路由：进户线→电能表→总开关→保险盒→用电器。
2．两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。
如果测电笔中氖管发光，则所测的是火线，不发光的是零线。
3．所有家用电器和插座都是并联的。
而开关则要与它所控制的用电器串联。
4．熔丝：是用电阻率大，熔点低的铅锑合金制成。
它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5．引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大(过载)。
6．安全用电的原则是：①不接触低压带电体；②不靠近高压带电体。
7. 在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，螺丝口灯座的螺旋套也要接在火线上。
【典型例题】例1、下列说法正确的是（）A．电能表是用来测量电功率的，安装时要把它接在干路上B．保险丝是用电阻率大、熔点低的合金制成的C．使用测电笔时，为了安全，要用手接触笔尾金属体D．为了防止触电事故，应把家用电器的金属外壳用导线与大地连接起来例2、在不停电的情况下检修电路时如图所示的各种情况（其中A、B、C为人站在绝缘椅上，D为人站在地面上）中一定不会触电的有（）例3、“庆六•一文艺会演”时，中学物理组的老师给大家表演了一个“不怕电”的节目。
首先王老师将一标有“PZ220-100”的灯泡接到两导线头M、N之间，灯泡正常发光。
随后将灯泡取下，王老师站到干燥的木凳上后，左右手分别抓住M、N两导线头（如图）。
李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。
对以上现象的解释，你认为正确的是（）A．王老师有特异功能，确实不怕电B．王老师的双手戴着绝缘手套C．在人、灯替换之时，有人将零线断开了D．在人、灯替换之时，有人将火线断开了例4、将图甲中的拉线开关和螺丝口灯泡连接到照明电路的两导线上。
例5、原来室内的电灯均正常发光，当把台灯的插入插座时，室内电灯全部熄灭，保险丝熔断。
发生这一现象的原因可能是（）A．台灯的功率太大 B．台灯插头处短路 C．插座处短路 D．台灯的灯丝断了说明：家庭电路出现的故障多表现为用电器不工作和保险丝熔断。
检修时要先看保险丝是否熔断，再用测电笔测导线、用电器等是否带电。
因此，我们可用下面的思路解题：干路熔断：各条线路都有可能短路判保险丝熔断（由短路引起）支路：短路在此支路断所有用电器都不工作：干路开路保险丝未熔断（开路）部分用电器不工作：部分接口处开路测电笔亮：零线开方某个用电器不工作：支路开路法测电笔不亮：火线开路例6、阅读下面短文，根据安全用电常识，简要提出避免类似文中悲剧的措施．跃华村王某正在使用的洗衣机突然不转了，请来了本村的“能人”小刘．小刘虽不懂多少电学知识，但胆子大、敢动手．洗衣机锈迹斑斑，放在厨房一角，电源线的插头插在不远处墙上的两孔插座上．本来洗衣机装的是三脚插头，由于家里没有安装三孔插座，就换成二脚的，多年来倒也好使，啥事也没有！小刘打开洗衣机，用手东摸西摸，嘴里说；“小意思，无非是哪里接触不良．”王某心想：“小刘的确有胆量，修洗衣机也不用断电．”看到满地是水，王某用拖把在一旁拖地，突然小刘身子一颤，倒在洗衣机上．王某吓坏了！扔掉拖把，直奔门外，大喊“有人触电了！”人们在慌乱中，终于找来卫生院丁医生，赶到现场切断了电源．但小刘心脏已停止跳动，经抢救无效，触电身亡．（1）正确使用和安装用电器______________________．（2）维修电器__________________________________．（3）抢救触电人________________________________．专题练习一、选择题（共32分，1—12为单选题，每小题2分；13、14小题为多选题，全对得3分，选对但不全的得1分，不选或错选的不得分）1、电能表可用来直接测量家庭电路中的：A．电压B．电流C．电功率D．电功2、以下四种事例中，属于电能完全变成内能的是：A.电风扇转动B.电炉发热C.发电机发电D.电动抽水机抽水3、下列现象中，可能引起家中熔丝熔断的是：①开关中的两个接线头相碰②插座中的两个接线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①②B．②③C．③④D．④①4、假若所有导体都没有电阻（超导现象），当用电器通电时，下列说法正确的是：A．白炽灯发光更亮B．电饭锅煮熟饭的时间会缩短C．电动机仍能转动且不会发热D．电熨斗仍能熨烫衣服5、正常情况下，人站在地面上，手不小心碰触到了零线：A．会触电B．不会触电C．可能触电D．无法确定，视情况而定6、某同学家的四盏灯全部熄灭了，检查发现保险丝并末熔断，用测电笔测试室内各处电路时，氖管都在发光，则故障的原因是：A、灯泡全部烧坏；B、室内线路某处短路；C、进户零线断路；D、进户火线断路7、将两个相同的灯泡串联起来接在原来的电路中使用，两灯总的亮度与一盏灯接在该电路中的亮度相比，是A．要亮一些B．要暗一些C．亮度相同D．无法确定8、如图所示，在家庭电路中，螺丝口灯泡的灯座及开关连接符合安全要求的是：A B C D9、熔丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是：A熔丝的特点是电阻比较大，熔点比较高B家庭应根据具体用电需要，选用相应规格(额定电流大小)的熔丝C家庭选用的熔丝越粗越保险D在熔丝熔断后，可以用铜丝、铁丝代替熔丝10、标有“110V40W”，“220V40W”的甲、乙两盏灯，当它们都正常发光时：A.通过甲灯的电流小，甲灯暗B.通过两灯的电流一样大，所以一样亮C.通过乙灯的电流小，乙灯亮D.通过甲灯的电流大，甲、乙两灯一样亮11、当发现有人触电时，正确的处理方法是：A.用手将触电人拉开B.用剪子将电线剪断C.等其他人来帮助D.迅速切断电源或用绝缘物拨开电线12、随着人民生活水平的提高，家用电器不断增多．为了安全用电，以下措施正确的是：A．照明电路中保险丝应安装在地线上B．在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可C．在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力D．在现有的照明电路中，增加用电器时只需考虑电能表和保险丝的承受能力13、图所示的电路中，电源电压保持不变，闭合开关。
