测井一般流程简介
水平井测井(钻具输送)管理流程
钻杆传输测井工艺技术是一门实践科学，实践经验是技术核心，
水平井测井工艺技术人员一定要养成系统地不断地收集、整理、
分析、总结、提高、再实践的工精作选课和件学习方法。
9
前页
后页
测井资料应用评价方面：
▪ 水平井是目前油田高效开发的有效技术手段。测井资料是水平井测井中能 够获取的最丰富和宝贵的信息。水平井开发工程的地质和工程技术需求与 直井有巨大的差异。水平井测井时的仪器状态、井眼条件、仪器探测范围 内，地质模型与直井都有着巨大的差异。所以说，按传统的直井的解释评 价技术思路去进行测井解释和评价，则无法发挥这种宝贵的资源信息在水 平井工程中应起到的作用。作用决定地位。如果发挥不出其应有的作用， 测井市场也会随之萎缩。所以从战略高度，新的思路，新的方法来发展水 平井测井解释评价技术。解释评价人才的培养。一定要大力拓展其知识面， 也就是说水平井解释评价人才特别是科研人才。一定要一方面要深入了解 测井资料的原理、特征、还要较深入了解水平井的钻井工程知识、油藏地 质知识以及其生产中存在的技术需求和信息需求。才能建立其自己的，独 具特色水平井测井解释评价体系，要完成这种良好的愿望必先利其器。
前页
精选课件
2
后页
一个企业、一个组织或一个部门 都有自己的特定目标和任务，管理 就是让企业或组织或部门内部以及 相关的组织部门能够协调运转、安
全、高效地完成特定的目标和任务。
前页
精选课件
3
后页
水平井测井生产组织管理
▪ 水平井是油田高效开发的一项重要技术。
▪ 水平井测井技术是水平井综合配套技术的重要 组成部分。
▪ 钻杆传输水平井测井施工工艺技术与传统的电 缆测井工艺技术有较大的差别，涉及到很多钻 井工程的知识和技术。水平井作业不像电缆测 井工艺那样可以由测井队单独完成，必须由测 井队和钻井队共同参与测井作业才能完成工作 任务。
水平井测井工艺演示
水平井测井工艺演示1. 引言水平井是一种特殊的井型，其井身倾斜角度接近于水平。
水平井的应用范围广泛，可以用于提高油井的产能、延长油藏寿命等方面。
而测井作为油田勘探开发中重要的技术手段，对于水平井的测井也有着重要的意义。
本文将介绍水平井测井的工艺流程以及所需的仪器设备。
2. 水平井测井工艺流程水平井测井的工艺流程包括以下几个步骤：2.1 井筒清洗在进行水平井测井前，需要先对井筒进行清洗，以清除井筒内的沉积物、游离泥浆等杂质。
清洗井筒可以使用高压泵将清洗液注入井筒，通过冲刷的方式将井筒内的杂质清除。
2.2 井眼修整井眼修整是指在水平井的建立过程中，对井眼进行修整，使井眼直径均匀、光滑。
井眼修整可以提高后续操作的顺利进行，降低测井过程中的摩阻。
2.3 安装测井仪器在水平井测井过程中，需要选择合适的测井仪器进行测量。
常用的测井仪器有电阻率测井仪、自旋共振测井仪等。
将测井仪器沿着井筒低点方向安装入井。
2.4 进行测井操作测井操作包括测量电阻率、自旋共振等参数。
根据实际需求，可以选择不同的测井方法进行测量。
在测井过程中，仪器会通过发送信号并记录返回信号，根据信号的变化来推算地下岩石的性质。
2.5 数据处理与分析完成测井操作后，需要对所得的数据进行处理与分析。
根据测井仪器的测量结果，可以确定地下岩石的电阻率、自旋共振特征等。
通过对数据的处理与分析，可以得出有关油井的地质特征、油藏储量等重要信息。
3. 水平井测井所需的仪器设备进行水平井测井需要使用一系列的仪器设备，常用的设备包括：•高压泵：用于清洗井筒，将清洗液注入井筒。
•井眼修整工具：用于修整井眼，提高井筒光滑度。
•电阻率测井仪：用于测量地下岩石的电阻率特征。
•自旋共振测井仪：用于测量地下岩石的自旋共振特征。
•数据处理与分析软件：用于对测井数据进行处理与分析。
4. 结论水平井测井工艺是油田勘探开发过程中的重要环节，通过测井可以获取有关油井地质特征、油藏储量等信息。
2023年测井操作规程6篇
2023年测井操作规程6篇书目第1篇测井岗位平安操作规程第2篇煤矿测井平安生产操作规程第3篇测井工岗位平安操作规程第4篇物探测井平安操作规程第5篇测井平安生产操作规程第6篇测井放射人员操作规程煤矿测井平安生产操作规程一、动身前的打算1、测井前应有地质方面填写的《测井通知书》。
2、测井方面接到通知书后,应依据测井任务应对钻孔地质状况及邻孔测井资料进行分析探讨,并实行相应的技术措施。
3、必需对所用的仪器设备、车辆等进行检查,发觉故障,应在动身前予以修复和更换,不准带病运转。
4、动身前应有专人清点所须要的工具、器材是否齐全。
二、钻孔打算与要求1、钻场设计与布置,一般应有15m以上工作场地和车辆进出的通道,以保障测井工作的顺当进行。
2、终孔深度必需保证测井探测器能下到最下目的层以下3m;终孔直径应大于下井仪器外径20mm。
3、测井前,应将与终孔时相同的钻具下到井底进行冲孔,使全孔井液匀称,孔内畅通,并在测井人员和设备到达井场后提钻。
4、对泥浆的一般要求:能爱护井壁,含砂量小于5%,粘度不大于30秒,密度不大于1.3。
5、测井工作中,因孔壁膨胀、掉块,有可能使下井仪器设备被挤夹时,钻探方面应依据测井人员的要求进行冲孔。
6、测井期间,钻探方面必需留有以备冲孔和处理孔内事故的钻探设备及值班人员。
防寒、防暑、防雨、避雷等设施必需完好。
7、测井时,钻探方面不得作危及测井人员与仪器设备平安和影响测井工作进行的任何事情。
三、钻场布置与要求1、绞车与井口滑轮必需安装稳固,轮槽应垂直与绞车滚筒轴线中点,两者间的距离,一般应大于10m。
2、地面电源线于测量线必需分开布放,并有防止踏破、刮断等措施。
仪器和设备要安装平稳,接通电源前,应检查线路是否正确,各个开关、旋钮是否在平安位置。
3、精确丈量记录点至电缆零记号的距离。
运用与钻探统一的深度起算点。
精确计算各种曲线的起算深度。
4、下井仪器接上电缆后应与地面仪器设备一起通电检查,运转正常后方可下井。
水平测井施工工艺
水平井测井施工工艺测井施工步骤1、仪器配置连续测量下井仪器串：电缆头+磁定位+自然伽马+井温+PNL+水力引向器。
定点测量下井仪器串：电缆头+磁定位+自然伽马+井温+WFL+水力引向器。
2、施工准备1、采油单位修井监督检查确认井下作业队伍设备配置齐全（指重计）、状况完好。
起出生产管柱，捞出卡封工具，留出裸套。
2、作业队准备2m油管短节一根，正注单流阀，8m3方池子一个。
现场配备一台700型水泥车，备轻质原油5方，备油田污水30m3。
3、下入测试管柱：正注单流阀+油管2根+2m油管短节1根+油管至井口，并提供测量井段内油管联入的准确数据。
下入油管前用Φ59mm油管规通油管并保证油管内无油污，以便保证测井的准确性。
要求下入井深超过800m所有油管、接箍必须使用倒角油管、倒角接箍。
4、大宇公司准备脉冲中子组合测井仪、水力引向器，确认仪器工作正常，收集测井需要的各类数据、资料、图件。
5、井口安装四通，耐压15Mpa，油套出口安装压力表。
3、作业计划1、采油单位现场负责人/井下监督、大宇公司现场负责人、作业小队共同召开施工前小会，明确施工程序和要点，各自责任。
2、组装下井仪器串，起吊，垂直下井，施工过程中注意防止工具等落井。
3、检查仪器工作正常后入井，按以下程序进行。
4、施工程序1、连接好水力引向器、CCL/TEMP/GR三参数和PNL/WFL脉冲中子组合测井仪，按最大600m/h 速度穿过直井段，确认张力曲线正常，，在遇阻点开机上测三参数曲线100m校深曲线后自由下放至遇阻。
2、由水力输送仪器至测量井段，等待30分钟以后按360m/h速度上测，测出地层PNL曲线。
确认测井质量合格后进行下步。
3、再次通过水力输送仪器到井底，等待5分钟后按600m/h速度上提仪器测PNL曲线至各测点，定点测得各点的氧活化水流时谱图和各上提段的PNL曲线。
4、测试完毕后，关闭中子管。
上提速度小于50m/min。
仪器在上提过喇叭口时，应在喇叭口以下20m处停止运行10min，然后按照不超过10m/min的速度上提仪器，密切注意张力的变化情况，防止仪器遇卡或落井事故的发生。

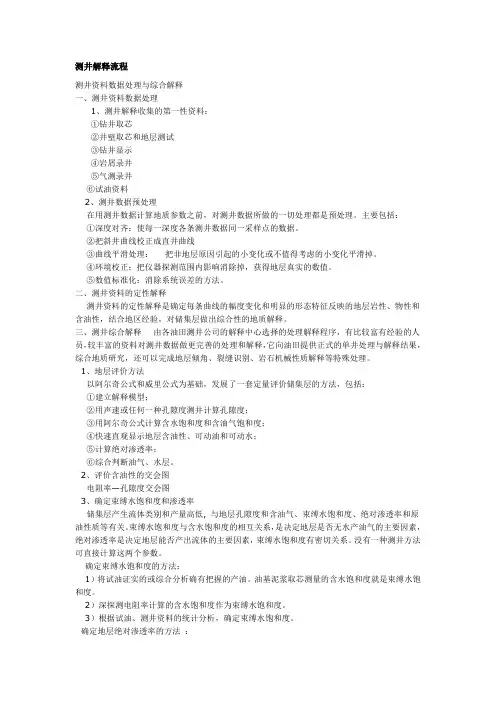

测井解释流程
测井解释流程测井资料数据处理与综合解释一、测井资料数据处理1、测井解释收集的第一性资料：①钻井取芯②井壁取芯和地层测试③钻井显示④岩屑录井⑤气测录井⑥试油资料2、测井数据预处理在用测井数据计算地质参数之前，对测井数据所做的一切处理都是预处理。
主要包括：①深度对齐：使每一深度各条测井数据同一采样点的数据。
②把斜井曲线校正成直井曲线③曲线平滑处理：把非地层原因引起的小变化或不值得考虑的小变化平滑掉。
④环境校正：把仪器探测范围内影响消除掉，获得地层真实的数值。
⑤数值标准化：消除系统误差的方法。
二、测井资料的定性解释测井资料的定性解释是确定每条曲线的幅度变化和明显的形态特征反映的地层岩性、物性和含油性，结合地区经验，对储集层做出综合性的地质解释。
三、测井综合解释由各油田测井公司的解释中心选择的处理解释程序，有比较富有经验的人员，较丰富的资料对测井数据做更完善的处理和解释，它向油田提供正式的单井处理与解释结果，综合地质研究，还可以完成地层倾角、裂缝识别、岩石机械性质解释等特殊处理。
1、地层评价方法以阿尔奇公式和威里公式为基础，发展了一套定量评价储集层的方法，包括：①建立解释模型；②用声速或任何一种孔隙度测井计算孔隙度；③用阿尔奇公式计算含水饱和度和含油气饱和度；④快速直观显示地层含油性、可动油和可动水；⑤计算绝对渗透率；⑥综合判断油气、水层。
2、评价含油性的交会图电阻率—孔隙度交会图3、确定束缚水饱和度和渗透率储集层产生流体类别和产量高低, 与地层孔隙度和含油气、束缚水饱和度、绝对渗透率和原油性质等有关。
束缚水饱和度与含水饱和度的相互关系，是决定地层是否无水产油气的主要因素，绝对渗透率是决定地层能否产出流体的主要因素，束缚水饱和度有密切关系。
没有一种测井方法可直接计算这两个参数。
确定束缚水饱和度的方法：1）将试油证实的或综合分析确有把握的产油。
油基泥浆取芯测量的含水饱和度就是束缚水饱和度。
2）深探测电阻率计算的含水饱和度作为束缚水饱和度。
石油工程技术 石油勘探开发全流程简介
石油勘探开发全流程简介油气田勘探开发的主要流程：地质勘察—物探—钻井—录井—测井—固井—完井—射孔—采油—修井—增采—运输—加工等。
这些环节，一环紧扣一环，相互依存，密不可分！1地质勘探地质勘探就是石油勘探人员运用地质知识，携带罗盘、铁锤等简单工具，在野外通过直接观察和研究出露在地面的底层、岩石，了解沉积地层和构造特征。
收集所有地质资料，以便查明油气生成和聚集的有利地带和分布规律，以达到找到油气田的目的。
但因大部分地表都被近代沉积所覆盖，这使地质勘探受到了很大的限制。
地质勘探的过程是必不可少的，它极大地缩小了接下来物探所要开展工作的区域，节约了成本。
地面地质调查法一般分为普查、详查和细测三个步骤。
普查工作主要体现在“找”上，其基本图幅叫做地质图，它为详查阶段找出有含油希望的地区和范围。
详查主要体现在“选”上，它把普查有希望的地区进一步证实选出更有力的含油构造。
而细测主要体现在“定”上，它把选好的构造，通过细测把含油构造具体定下来，编制出精确的构造图以供进一步钻探，其目的是为了尽快找到油气田。
2地震勘探在地球物理勘探中，反射波法地震方法是一种极重要的勘探方法。
地震勘探是利用人工激发产生的地震波在弹性不同的地层内传播规律来勘测地下地质情况的方法。
地震波在地下传播过程中，当地层岩石的弹性参数发生变化，从而引起地震波场发生变化，并发生反射、折射和透射现象，通过人工接收变化后的地震波，经数据处理、解释后即可反演出地下地质结构及岩性，达到地质勘查的目的。
地震勘探方法可分为反射波法、折射波法和透射波法三大类，目前地震勘探主要以反射波法为主。
2.1地震勘探的三个环节：2.1.1第一个环节是野外采集工作。
这个环节的任务是在地质工作和其他物探工作初步确定的有含油气希望的探区布置测线，人工激发地震波，并用野外地震仪把地震波传播的情况记录下来。
这一阶段的成果是得到一张张记录了地面振动情况的数字式“磁带”，进行野外生产工作的组织形式是地震队。
探井基本处理流程
三、野外数据带的数据读取（5700系列）
对于不同系列的野外数据带有不同的数据读取方式，
现在主要挂磁带机的工作站有两台，其绝对地址分别为： 10.61.126(磁带机号为/dev/rmt/1lb)、10.61.212.145 (磁 带机号为/dev/rmt/0lb) 。 1、ECLIPS-5700系列：野外磁带放入磁带机后，在主
机比如：10.61.212.145，上应用：
tar tvf /dev/rmt/0lb 命令可以阅览磁带中所有的内 容
tar xvf /dev/rmt/0lb 命令可以把磁带中的所有内容
拷贝进入主机 对于ECLIPS-5700系列主要应用*.xtf文件，其具体文件 名字，在原始图上。
大庆测井 DQWL
10.61.212.164上，帐户为：tjs，密码为： tjstjs02。716文件需要在10.61.212.126工作站上
（注意：把716文件传到个人帐户中的data下）用以下步
骤转换： 1）在10.61.212.126工作站进入个人用户上， 启动.dls1程序，命令是.dls1+工作站绝对地址， 比如在10.61.212.126上为：.dls1 10.61.212.126
其中第二步中的/space/home/gfuser/为路径， *.lis 为自己命名的 lis名字，形成的lis放在路径下。 大庆测井 这样就把野外带上的原始文件形成了lis文件。可以直接加载了。 DQWL
测井一般流程简介
录井1.概念：用地球物理、地球化学、岩矿分析等方法，观察、分析、收集、记录随钻过程中固体、液体、气体等返出物的信息，以此建立录井剖面、发现油气、显示评价油气层，为石油工程提供钻井信息服务的过程。
2.录井的方法主要有岩屑录井、钻时录井、泥浆录井、气测录井、岩心录井、地化录井、定量荧光分析。
3.特点：（1）被动性。
录井的主要生产进度是由钻井的生产进度决定的。
（2）时效性。
及时对钻井的钻达地质层进行分析预测。
（3）变化性。
录井生产过程中，录井施工的项目是可变的。
（4）复杂性。
录井对象是地下地质情况，信息种类多，信息量大，井与井之间地质情况变化大，且录井过程多且复杂。
（5）不可预见性。
地下地质情况变化大，预测难度大（6）风险性。
录井施工过程由于地质因素复杂，录井质量存在地质风险。
4.录井的任务：了解地层岩性，了解钻探地区有无生油层、储集层、盖层、火成岩等。
了解地层含油情况，包括油气性质、油气层压力、含油气丰富度等。
5.录井面临的挑战：（1）勘探开发目的层的埋深明显增加，导致资料录取困难，成本增加，加大了地层预测难度和录井油气显示评价难度，导致地层压力评价的准确性降低。
（2）随着勘探开发程度的提高，复杂油气藏、隐蔽油气藏成为重要领域，对录井提出更高的要求。
（3）对于低电阻率油层、高骨架电阻油气层，常规测井方法难以准确评价，需要录井、测井等多种技术与地质分析结合起来综合判识。
（4）钻井工程技术发展很快，钻井工艺发生了大的变化，这些复杂的钻井条件给岩石识别、油气显示识别及现场技术决策工作增加了难度。
岩屑录井工作流程岩屑迟到时间测定岩屑捞取岩屑清洗岩屑样品收集岩屑资料整理 岩屑晾晒岩屑描述岩屑草图绘 制岩屑资料交付定量荧光录井流程图测井1.概念：在井筒条件下。
利用一套专用的设备和工艺技术，依照合理的程序和流程，科学而准确地对油、气、水层进行直接测试并取得测试层段的油、气、水层的产量、压力、温度等资料的全过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
录井
1.概念：用地球物理、地球化学、岩矿分析等方法，观察、分析、收集、记录随钻过程中固体、液体、气体等返出物的信息，以此建立录井剖面、发现油气、显示评价油气层，为石油工程提供钻井信息服务的过程。
2.录井的方法主要有岩屑录井、钻时录井、泥浆录井、气测录井、岩心录井、地化录井、定量荧光分析。
3.特点：（1）被动性。
录井的主要生产进度是由钻井的生产进度决定的。
（2）时效性。
及时对钻井的钻达地质层进行分析预测。
（3）变化性。
录井生产过程中，录井施工的项目是可变的。
（4）复杂性。
录井对象是地下地质情况，信息种类多，信息量大，井与井之间地质情况变化大，且录井过程多且复杂。
（5）不可预见性。
地下地质情况变化大，预测难度大
（6）风险性。
录井施工过程由于地质因素复杂，录井质量存在地质风险。
4.录井的任务：了解地层岩性，了解钻探地区有无生油层、储集层、盖层、火成岩等。
了解地层含油情况，包括油气性质、油气层压力、含油气丰富度等。
5.录井面临的挑战：
（1）勘探开发目的层的埋深明显增加，导致资料录取困难，成本增加，加大了地层
预测难度和录井油气显示评价难度，导致地层压力评价的准确性降低。
（2）随着勘探开发程度的提高，复杂油气藏、隐蔽油气藏成为重要领域，对录井提出更高的要求。
（3）对于低电阻率油层、高骨架电阻油气层，常规测井方法难以准确评价，需要录井、测井等多种技术与地质分析结合起来综合判识。
（4）钻井工程技术发展很快，钻井工艺发生了大的变化，这些复杂的钻井条件给岩石识别、油气显示识别及现场技术决策工作增加了难度。
岩屑录井工作流程
岩屑迟到时间测定
岩屑捞取
岩屑清洗
岩屑样品收集
岩屑资料整理 岩屑晾晒
岩屑描述
岩屑
草图绘 制
岩屑资料交付
定量荧光录井流程图
测井
1.概念：在井筒条件下。
利用一套专用的设备和工艺技术，依照合理的程序和流程，科学而准确地对油、气、水层进行直接测试并取得测试层段的油、气、水层的产量、压力、温度等资料的全过程。
2.特点：（1）下井仪器尺寸小（2）仪器要承受较大的压力和较高的温度
（3）探测段长度短（4）测井速度快
3.意义：可在平面上勾画整个油气藏得状况图，把握油、气、水的分布规律及油、气、水的推进规律和递减关系；为本地区、本油田制定合理的开发方案提供最切合实际的资料，同时还能为提高原油采收率，为油田高产、稳产提供保证。
4.方法：电测井，声波时差测井，放射性测井等。
5.测井的作用。
（1）勘探阶段
a.储层参数评价
b.剖面对比解释构造、储层产状
c.研究沉积相、油藏描述、岩性分析
（2）开发阶段
a.流动剖面（确定吸水剖面、产液剖面）
b.采油工程（找窜。
固井质量、管柱状况）
c.储层监视（检查增产措施效果、压裂酸化、油水界面）
d.钻进、地质导向
6.测井与录井的区别联系
录井与钻井是一根绳上的两个蚂蚱，相互作用，相互提高。
录井通过实时监测的参数，起到油气发现的眼睛、安全钻井的参谋的作用。
在油气发现与评价方面，与测井相比，录井可以对井下地层流体作定性评价，具有直观、定性、实时的特点。
而测井则是将仪器在完井后直接下入井内进行测量，具有定量、间接的特点。
声波时差测井原理图 电测井原理图
完井
1.概念：根据油气层的地质性质和开采的技术要求，在井底建立油气层与井筒之间的合理的连通渠道或联通方式。
2.完井方法：（1）裸眼完井：套管下至生产层顶部进行固井，生产层段裸露的完井方法。
a.优点：井眼完全裸露，油气层没有任何遮挡地直接与井底相通，因而油气
层不仅有最大的渗透面积，而且流线平直、油气流入井内阻力小。
b.缺点：井底易坍塌，不易防止油层出砂，不易进行分层作业，油气水易相
互干扰。
c.适用条件：岩层坚固稳定，而且无油气水夹层的单一油气层和一些油气层
性质相同的多油层井中。
（2）射孔完井：钻穿油、气层，下入油层套管，固井后对生产层射孔，此法采
用最为广泛
a.优点：能比较有效的封隔和支持疏松易坍塌的生产层；能够分离不同压力、
不同特点的油气层，便于进行分层测试、分层开采、分层增产等；可以减少或消除因无油、水、气而下油层套管的盲目性；
可以进行无油管完井和多油管完井；除裸眼完井外，比其他
套管
油层
套管
套管被射开的孔
油层
各种完井经济。
b.缺点：钻井和固井时对油气层损害较为严重；油气层与井底的连通面积小，油气层流入井阻力比较大。
（3）衬管完井：即把油层套管下至生产层顶部进行固井，然后钻开生产层，下入带孔眼的衬管进行生产，此种完井法具有防砂作用。
（4）砾石填充完井：在衬管和井壁之间充填一定尺寸和数量的砾石。
a.优点：油气层的渗流面积大，阻力小，可以防止油层坍塌、出砂和堵死油井，油井的寿命长。
b.缺点：完井工艺上比较复杂，应用要求油层条件比较简洁。
3.完井的原则（三个有利于）：有利于充分暴露油气层；有利于油气畅流到地面；有利于油气井长期生产。
4.完井的要求：（1）油气层和井筒之间保持最好的连通条件，油气层所受的伤害最小。
（2）油气层和井筒之间应具有尽可能大的渗流面积，使油气流入井的阻力最小。
（3）应尽可能有效地封漏油、气、水层，防止气窜、水锥或水窜，防止层间的相互干扰。
（4）有效地控制油层出砂，防止井壁坍塌，确保油田长期生产。
