《星三角降压启动控制线路》
《星三角降压启动控制线路》教案
《Y-△降压启动控制线路》教案的缺陷。
三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动,待电动机启动运转后，再使其电压恢复到额定电压正常运转.Y-△降压启动的含义：是指电动机启动时,把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行.四、新课讲授（共70分钟）(10分钟) （10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时,其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13,启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法.（重点）示范：电动机在△、Y接法时接线盒内的接线和出线(30分钟）【任务三】时间继电器自动控制Y—△降压启动控制线路时间继电器自动控制的Y—△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮,FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护.线路的工作原理如下：降压启动：先合上电源开关QF。
分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。
《星三角降压启动控制线路》教案
《Y-△降压启动控制线路》教案的缺陷。
三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
四、新课讲授（共70分钟）（10分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：降压启动：先合上电源开关QF。
分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。
星三角降压启动控制线路
KM2
KM2
KM3
M 3~
KT KT
KM2
KM3
KM1 KM3 KT KM2
KT延时断开 触点断开
星三角降压启动控制线路
星
L1 L2
L3
三
角
降
压
起
动
控
制
线
路
图
QF FU1
FU2
KM1
M 3~
KM3主触 点断开
FR
SB1
SB2 KM1
KM3常闭 触点闭合
KM2
KM2
KM3
KT KT
KM2
KM3
KM1 KM3 KT KM2
KM3线 圈失电
星三角降压启动控制线路
QF FU1
FU2
星
L1 L2
L3
三
FR
角
KM1
SB1
降
SB2 KM1
压
起
KM2
KM2
KM3
动
M
控
3~
KT KT
KM2
KM2线
制
KM3
圈得电
KM1 KM3 KT KM2
线
路
图
星三角降压启动控制线路
星
L1 L2
L3
三
角
QF FU1
FU2 KM1
降
压
起
KM2主触
三
FR
角
KM1
SB1
降
SB2 KM1
压 电机以星形 起 连接启动
动
M
控
3~
制
线
KM2
KM2 KT
KM3 KT KM2
KM3
《星三角降压启动控制线路》教案
《Y-△降压启动控制线路》教案范华维（5分钟）少倍2、直接启动可能会造成哪些问题怎样解决3、常见的降压启动方法有哪几种【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
四、新课讲授（共70分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（10分钟）（30分钟）压和电流有什么区别电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KMY和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2分析电路原理，总结线路优点。
星三角降压启动控制线路
《带时间继电器Y-△降压启动控制线路》降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：但凡在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM 做引入电源用，接触器KM Y 和KM △分别作Y 形降压启动用和△运行用，时间继电器KT 用作控制Y 形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH 作过载保护。
线路的工作原理如下：降压启动：先合上电源开关QF 。
停止时，按下SB2即可。
KM Y 线圈得电 KM Y 常开触头闭合 KM 线圈得电 KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得电 当M 转速上升到一定值时，KT 延时结束KT 常闭触头分断 KM Y 线圈失电 KM Y 常开触头分断KM Y 主触头分断，解除Y 形连接KM Y 联锁触头闭合 KM △线圈得电 KM △联锁触头分断 KM △主触头闭合 对KM Y 联锁KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行。
三相异步电动机星三角降压启动的控制线路
05
三相异步电动机星三角 降压启动的控制线路案 例分析
案例一：某工厂电动机控制线路的改造
改造背景
改造方案
某工厂原有的电动机控制线路存在安全隐 患，需要对其进行改造。
采用星三角降压启动方式，对控制线路进 行优化，提高线路的安全性和稳定性。动方式，对控制线路进行紧急 维护，确保电梯正常运行。
效果评估
维护后，电梯控制线路恢复正常运行，保障了小 区居民的正常出行。
案例三：某大型机械电动机控制线路的设计
设计背景
某大型机械需要配备高效的电动机控制线路。
设计方案
采用星三角降压启动方式，根据机械的负载和运行要求，设计出高效 的控制线路。
按钮
用于手动控制电动机的启动和 停止。
空气开关
用于控制整个电路的通断，具 有短路保护功能。
热继电器
用于电动机的过载保护，当电 动机过载时会自动断开电路。
指示灯
用于指示电路的工作状态。
控制线路的工作原理
当按下启动按钮时，接触器线圈得电，主触点闭合，电动机星形连接启 动。
经过一定时间后，控制线路中的时间继电器动作，使接触器线圈失电， 主触点断开，同时另一组接触器线圈得电，将电动机由星形连接转换为
三相异步电动机星三角 降压启动的原理
星三角降压启动的定义
• 星三角降压启动是指三相异步电动机在启动时，通过改变定子绕组的接线方式，将原来三角形（△）接法的电动机转换为星 形（Y）接法，以降低启动电流和启动转矩，达到减小启动电流对电网的冲击，提高设备使用寿命的目的。
星三角降压启动的原理
• 当电动机启动时，通过接触器将电动机的三相绕组接成星形， 此时电动机的每相绕组承受的电压为电源电压的1/√3，从 而降低了启动电流。随着电动机转速的升高，当达到一定转 速后，通过另一组接触器将电动机的三相绕组接成三角形 （△），使电动机在全压下正常运行。
《星三角降压启动控制线路》教案
《Y-△降压启动控制线路》教案的缺陷。
三、导入新课(5分钟) 【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义:是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动,待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义:是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
四、新课讲授（共70分钟）（10分钟) （10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现?电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13,启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机,均可采用这种降压启动方法。
（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y—△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换.SB1是启动按钮，SB2是停止按钮,FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：降压启动:先合上电源开关QF。
分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。
星-三角降压起动电路设计图纸说明
KM2
KM2
KM3
M
KT KT
KM2
3~
KM2线
KM3
圈得电
KM1 KM3 KT KM2
星三角降压启动控制线路
QF FU1
FU2
L1
L2
L3
FR
KM1
SB1
KM2常闭
SB2 KM1
触点打开
KM2主触
点闭合
M
3~
KM2
KM2
KM3
KT KT
KM2
KM3
KM1 KM3 KT KM2
KM2常开 触点闭合
FU2 KM1
FR SB1 SB2 KM1
按下启动按钮 SB2
压
起
KM2
KM2
KM3
动
M
控
3~
KT
KT KM2
制
KM3
KM1 KM3 KT KM2
线
路
图
星三角降压启动控制线路
QF FU1
FU2
L1
L2
L3
FR
KM1
SB1Biblioteka SB2 KM1KM2
KM2
KM3
M
KT
KT KM2
3~
KM3 KM1 KM3 KT KM2
接触器KM1、KM3、
星三角降压启动控制线路
QF FU1 L1
L2 L3
FU2 KM1
FR
接触器KM1常开
辅助触点闭合
SB1
接触器KM1 主触点闭合
M 3~
SB2 KM1
KM3常闭 触点断开
KM2
KM2
KM3
KT
KT KM2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

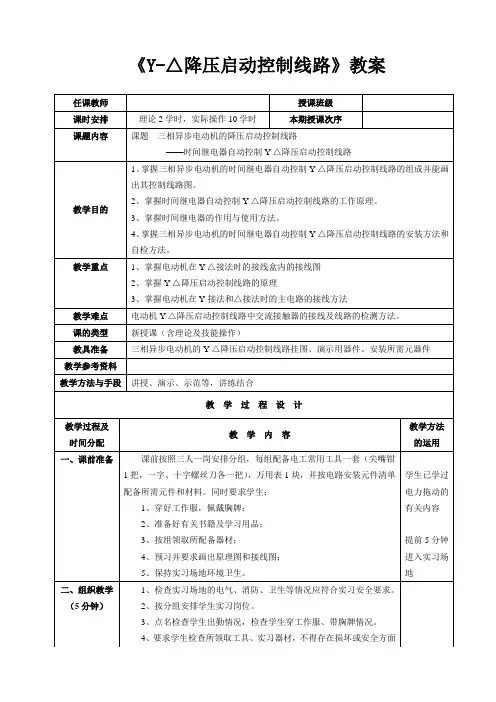

《Y-△降压启动控制线路》教案
课时安排：理论2学时，实际操作10学时
课题内容：课题五三相异步电动机的降压启动控制线路——时间继电器自动控制Y-△降压启动控制线路
教学目的：1、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的组成并能画出其控制线路图。
2、掌握时间继电器自动控制Y-△降压启动控制线路的工作原理。
3、掌握时间继电器的作用与使用方法。
4、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的安装方法和自检方法。
教学重点：1、掌握电动机在Y-△接法时的接线盒内的接线图
2、掌握Y-△降压启动控制线路的原理
3、掌握电动机在Y接法和△接法时的主电路的接线方法
教学难点：电动机Y-△降压启动控制线路中交流接触器的接线及线路的检测方法
课的类型：新授课（含理论及技能操作）
教学过程设计
时间分配90分钟
（10分钟）
（30分钟）
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什
么区别？
电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
法的
1
3
，启动电流为△接法的
1
3
，启动转矩也只有△接法的
1
3。
所以
这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可
采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线路
接法时接线
盒内的接线
和出线
分析电路原
理，总结线
路优点
（20分钟）
时间继电器自动控制的Y-△降压启动线路原理图
该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮
组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压
启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成
Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短
路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：
降压启动：先合上电源开关QF。
示范：时间
继电器的结
构整定与时
间调整KM Y线圈得电
KM Y常开触头闭合KM线圈得电
KM自锁触头闭合自锁
KM主触头闭合
KM Y主触头闭合电动机M接成Y形降压启动
KM Y联锁触头分断对KM△联锁
KT线圈得电
当M转速上升到一定值时，KT延时结束
KT常闭触头分断KM Y线圈失电
KM Y常开触头分断
KM Y主触头分断，解除Y形连接
KM Y联锁触头闭合KM△线圈得电
KM△联锁触头分断
KM△主触头闭合
对KM Y联锁
KT线圈失电KT常闭触头瞬时闭合
电动机M接成△全压运行
按下SB1。
