压力容器分类
压力容器的种类及应用
压力容器的种类及应用压力容器是指能够承受一定内部压力的容器，其主要功能是存储和运输液体、气体等物质。
压力容器广泛应用于化工、石油、燃料、医药、食品、造船、航空航天等领域。
以下是对压力容器的种类及应用的详细介绍。
一、按照形状分类：1. 球形容器：球形容器以其良好的承压能力和均衡的应力分布而广泛应用于高压液体和气体的存储与运输，比如高压气瓶和高压液体储罐。
2. 立式容器：立式容器运用广泛，用于加热、储存和反应各种气体和液体。
常见的有罐式气瓶、储罐、锅炉等。
3. 卧式容器：卧式容器适用于贮装大量液体物质，如石油、乙烯、苯等。
卧式储罐广泛应用于石油、化工等行业。
4. 长型容器：长型容器多用于油气管道的输送和存储，具有良好的封闭性和承压能力。
例如，石油管道和天然气管道。
二、按照功能分类：1. 储存容器：储存容器广泛应用于化工、石化、食品等行业，用于储存各种液体和气体。
例如，储罐、储气罐等。
2. 分离容器：分离容器主要用于分离混合气体或混合液体中的不同组分。
常见的应用包括塔盘塔板、分离塔、污水处理设备等。
3. 反应容器：反应容器用于进行化学反应或物理变化，具有良好的密封性和承压能力。
例如，化学反应釜、蒸馏釜等。
4. 管道容器：管道容器用于输送气体或液体，其主要特点是长距离输送和较高的承压能力。
常见的应用包括石油管道、天然气管道等。
三、按照材质分类：1. 金属容器：金属容器具有良好的抗压性能和耐腐蚀性能，常见的材质包括铁、铝、钢等。
例如，压力储罐、石油管道等。
2. 非金属容器：非金属容器主要由塑料、玻璃钢、橡胶等材料制成。
常见的应用包括塑料储罐、玻璃钢储罐等。
四、按照压力等级分类：1. 高压容器：高压容器主要应用于需要承受高压力物质的存储和运输。
例如，高压气瓶、高压液体储罐等。
2. 低压容器：低压容器适用于存储和输送低压力液体和气体，常见的应用包括乳化液储罐、环保设备中的气体储罐等。
五、按照用途分类：1. 液化气体容器：用于储存液化石油气、液化天然气等液体气体。
压力容器的分类
压力容器的分类集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-压力容器的分类压力容器的使用极其普遍，型式也很多。
根据不同的需要，压力容器有若干种分类方法。
按容器的壁厚分为薄壁容器（壁厚不大于容器内径的十分之一）和厚壁容器。
按壳体承受压力的方式分内压容器（壳体内部受压）和外压容器。
按容器的工作壁温分为：高温容器、常温容器、低温容器。
按壳体的几何形状分为：球形容器、圆筒形容器、圆锥形容器、轮胎形容器等。
按容器的制造方法分为：焊接容器、铸造容器、锻造容器、铆接容器和组合式容器。
按容器的放置方式分为立式容器和卧式容器。
总之，各种不同的分类方法都是从各个不同需要的角度来考虑的。
但从使用的角度考虑，常把压力容器分为两大类，即固定式容器和移动式容器。
这两类容器由于使用情况不同，对它们的技术管理要求也不一样。
我国和其它许多国家对这两类容器都分别制订有不同的管理章程和技术标准、规范等。
为便于技术管理，每类容器还可以按它的压力或用途再予以细分。
固定式压力容器是指除了用作运输贮存气体的盛装容器以外的所有容器。
这类容器有固定的安装地点和使用地点，工艺条件和操作人员比较固定，容器一般是用管道与其它设备相连。
根据我国《压力容器安全技术监察规程》可将这类容器分为低压（设计压力为0.1MPa~1.6MPa，代号L）、中压（设计压力为1.6MPa~10MPa，代号M）、高压（设计压力为10MPa~100MPa，代号H）、超高压（设计压力大于100MPa，代号U）四个压力等级。
此外，按照压力容器的工艺用途可将固定式压力容器分为：反应压力容器（代号R）、换热压力容器（代号E）、分离压力容器（代号S）及储存压力容器（代号C）。
移动式压力容器的主要作用是贮装和运输有压力的气体或液化气体，容器在气体制造厂充装气体，然后运送到使用单位使用。
这类容器没有固定的使用地点，一般也没有专职的使用操作人员，使用环境经常更换，管理比较复杂，因而也比较容易发生事故。

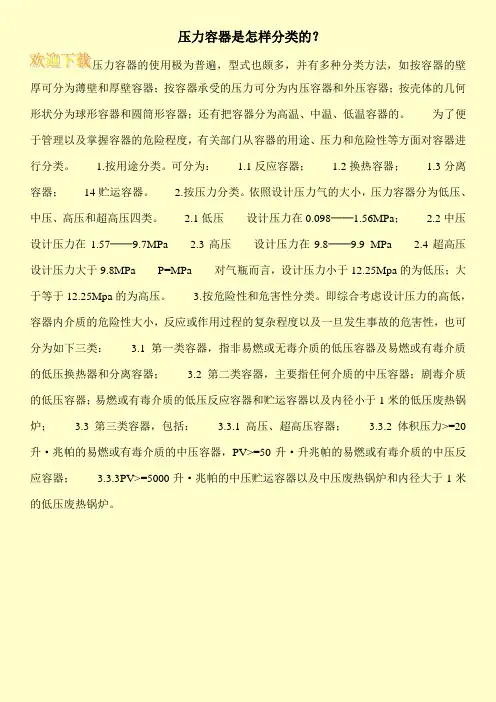

压力容器是怎样分类的？
压力容器是怎样分类的？
压力容器的使用极为普遍，型式也颇多，并有多种分类方法，如按容器的壁厚可分为薄壁和厚壁容器；按容器承受的压力可分为内压容器和外压容器；按壳体的几何形状分为球形容器和圆筒形容器；还有把容器分为高温、中温、低温容器的。
为了便于管理以及掌握容器的危险程度，有关部门从容器的用途、压力和危险性等方面对容器进行分类。
1.按用途分类。
可分为： 1.1反应容器； 1.2换热容器； 1.3分离容器；14贮运容器。
2.按压力分类。
依照设计压力气的大小，压力容器分为低压、中压、高压和超高压四类。
2.1低压设计压力在0.098──1.56MPa； 2.2中压设计压力在1.57──9.7MPa 2.3高压设计压力在9.8──9.9 MPa 2.4超高压设计压力大于9.8MPa P=MPa 对气瓶而言，设计压力小于12.25Mpa的为低压；大于等于12.25Mpa的为高压。
3.按危险性和危害性分类。
即综合考虑设计压力的高低，容器内介质的危险性大小，反应或作用过程的复杂程度以及一旦发生事故的危害性，也可分为如下三类： 3.1第一类容器，指非易燃或无毒介质的低压容器及易燃或有毒介质的低压换热器和分离容器； 3.2第二类容器，主要指任何介质的中压容器；剧毒介质的低压容器；易燃或有毒介质的低压反应容器和贮运容器以及内径小于1米的低压废热锅炉； 3.3第三类容器，包括： 3.3.1高压、超高压容器； 3.3.2体积压力>=20升·兆帕的易燃或有毒介质的中压容器，PV>=50升·升兆帕的易燃或有毒介质的中压反应容器； 3.3.3PV>=5000升·兆帕的中压贮运容器以及中压废热锅炉和内径大于1米的低压废热锅炉。

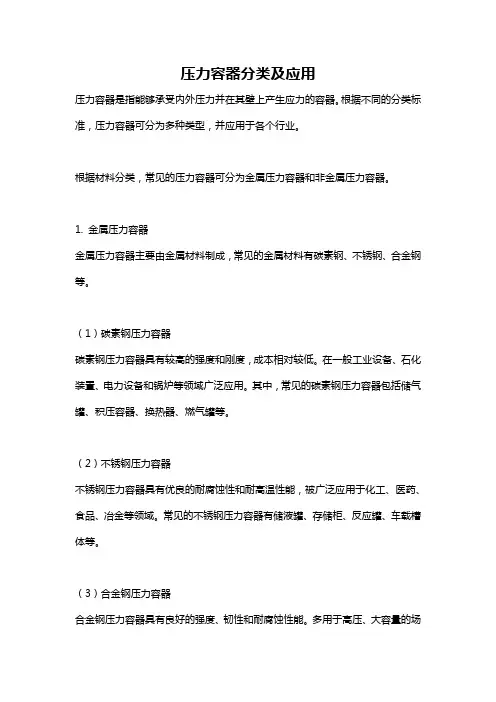

压力容器分类及应用
压力容器分类及应用压力容器是指能够承受内外压力并在其壁上产生应力的容器。
根据不同的分类标准，压力容器可分为多种类型，并应用于各个行业。
根据材料分类，常见的压力容器可分为金属压力容器和非金属压力容器。
1. 金属压力容器金属压力容器主要由金属材料制成，常见的金属材料有碳素钢、不锈钢、合金钢等。
（1）碳素钢压力容器碳素钢压力容器具有较高的强度和刚度，成本相对较低。
在一般工业设备、石化装置、电力设备和锅炉等领域广泛应用。
其中，常见的碳素钢压力容器包括储气罐、积压容器、换热器、燃气罐等。
（2）不锈钢压力容器不锈钢压力容器具有优良的耐腐蚀性和耐高温性能，被广泛应用于化工、医药、食品、冶金等领域。
常见的不锈钢压力容器有储液罐、存储柜、反应罐、车载槽体等。
（3）合金钢压力容器合金钢压力容器具有良好的强度、韧性和耐腐蚀性能。
多用于高压、大容量的场合，如石油、天然气输送管道、核电站反应堆壳体等。
2. 非金属压力容器非金属压力容器主要由非金属材料制成，如复合材料、玻璃钢等。
（1）复合材料压力容器复合材料压力容器是将金属材料和非金属材料进行复合制造的容器。
具有高比强度、耐腐蚀性和轻量化的特点。
常见的复合材料压力容器有纤维增强复合材料储罐、复合材料氢气储罐等。
（2）玻璃钢压力容器玻璃钢压力容器是以玻璃纤维增强塑料作为基体，经过特殊工艺制成的容器。
具有较高的耐腐蚀性和机械强度。
常见的玻璃钢压力容器有玻璃钢软水箱、玻璃钢化粪池等。
根据用途分类，压力容器可分为储存容器、工艺容器和运输容器等。
1. 储存容器储存容器主要用于储存物质，包括气体、液体或固体。
其中，气体储罐被广泛应用于工业、民用等领域，如常见的煤气罐、液化气罐等。
液体储存容器主要包括储液罐、储油罐、储水罐等。
固体储存容器用于储存固体粉末状物质，如各类储粮仓、输送罐等。
2. 工艺容器工艺容器主要用于化工、制药、石化等工艺过程中的反应、蒸馏、吸收、萃取等操作。
常见的工艺容器有反应罐、塔式冷凝器、吸附器等。

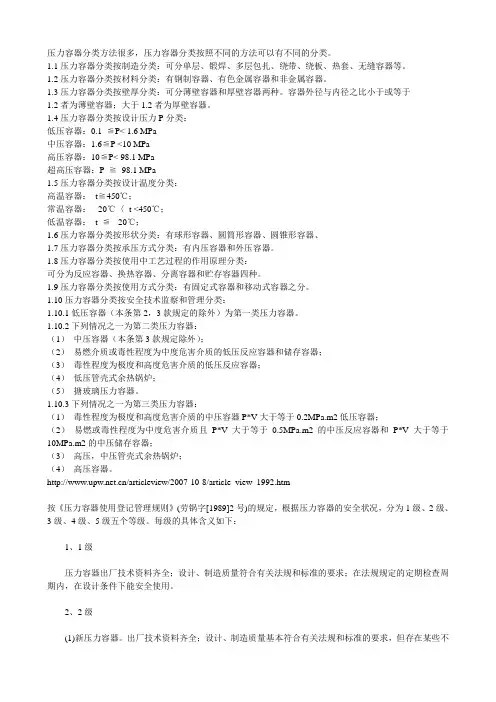

压力容器分类
压力容器分类方法很多，压力容器分类按照不同的方法可以有不同的分类。
1.1压力容器分类按制造分类：可分单层、锻焊、多层包扎、绕带、绕板、热套、无缝容器等。
1.2压力容器分类按材料分类：有钢制容器、有色金属容器和非金属容器。
1.3压力容器分类按壁厚分类：可分薄壁容器和厚壁容器两种。
容器外径与内径之比小于或等于1.2者为薄壁容器；大于1.2者为厚壁容器。
1.4压力容器分类按设计压力P分类：低压容器：0.1 ≦P< 1.6 MPa中压容器：1.6≦P <10 MPa高压容器：10≦P< 98.1 MPa超高压容器：P ≧98.1 MPa1.5压力容器分类按设计温度分类：高温容器：t≧450℃；常温容器：-20℃〈t <450℃；低温容器：t ≦-20℃；1.6压力容器分类按形状分类：有球形容器、圆筒形容器、圆锥形容器、1.7压力容器分类按承压方式分类：有内压容器和外压容器。
1.8压力容器分类按使用中工艺过程的作用原理分类：可分为反应容器、换热容器、分离容器和贮存容器四种。
1.9压力容器分类按使用方式分类：有固定式容器和移动式容器之分。
1.10压力容器分类按安全技术监察和管理分类：1.10.1低压容器（本条第2，3款规定的除外）为第一类压力容器。
1.10.2下列情况之一为第二类压力容器：（1）中压容器（本条第3款规定除外）；（2）易燃介质或毒性程度为中度危害介质的低压反应容器和储存容器；（3）毒性程度为极度和高度危害介质的低压反应容器；（4）低压管壳式余热锅炉；（5）搪玻璃压力容器。
1.10.3下列情况之一为第三类压力容器：（1）毒性程度为极度和高度危害介质的中压容器P*V大于等于0.2MPa.m2低压容器；（2）易燃或毒性程度为中度危害介质且P*V大于等于0.5MPa.m2的中压反应容器和P*V大于等于10MPa.m2的中压储存容器；（3）高压，中压管壳式余热锅炉；（4）高压容器。

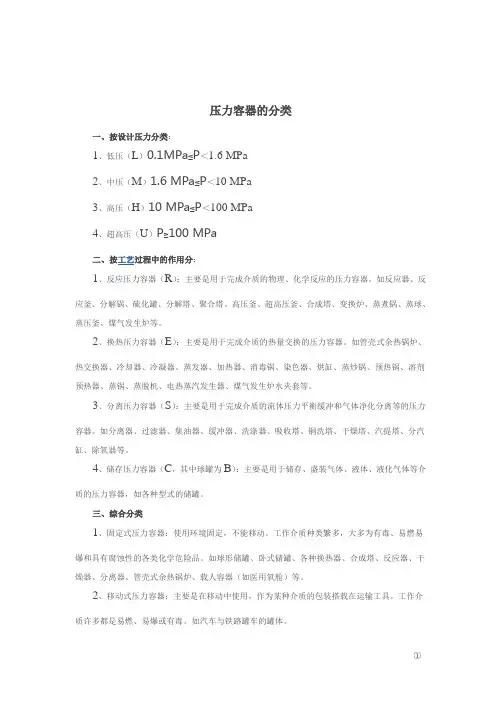

压力容器的分类
压力容器的分类一、按设计压力分类：1、低压（L）0.1MPa≤P＜1.6 MPa2、中压（M）1.6 MPa≤P＜10 MPa3、高压（H）10 MPa≤P＜100 MPa4、超高压（U）P≥100 MPa二、按工艺过程中的作用分：1、反应压力容器（R）：主要是用于完成介质的物理、化学反应的压力容器。
如反应器、反应釜、分解锅、硫化罐、分解塔、聚合塔、高压釜、超高压釜、合成塔、变换炉、蒸煮锅、蒸球、蒸压釜、煤气发生炉等。
2、换热压力容器（E）：主要是用于完成介质的热量交换的压力容器。
如管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器、加热器、消毒锅、染色器、烘缸、蒸炒锅、预热锅、溶剂预热器、蒸锅、蒸脱机、电热蒸汽发生器、煤气发生炉水夹套等。
3、分离压力容器（S）：主要是用于完成介质的流体压力平衡缓冲和气体净化分离等的压力容器。
如分离器、过滤器、集油器、缓冲器、洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等。
4、储存压力容器（C，其中球罐为B）：主要是用于储存、盛装气体、液体、液化气体等介质的压力容器，如各种型式的储罐。
三、综合分类1、固定式压力容器：使用环境固定，不能移动。
工作介质种类繁多，大多为有毒、易燃易爆和具有腐蚀性的各类化学危险品。
如球形储罐、卧式储罐、各种换热器、合成塔、反应器、干燥器、分离器、管壳式余热锅炉、载人容器（如医用氧舱）等。
2、移动式压力容器：主要是在移动中使用，作为某种介质的包装搭载在运输工具。
工作介质许多都是易燃、易爆或有毒。
如汽车与铁路罐车的罐体。
①3、气瓶类压力容器：作为压力容器的一种，社会拥有量非常之大，有高压气瓶（如氢、氧、氮气瓶）和低压气瓶（如民用液化石油气钢瓶），工作介质许多也是易燃、易爆或有毒物质。
也有很强的移动性，既有运输过程中的长距离移动，也有在具体使用中的短距离移动。
如液化石油气钢瓶、氧气瓶、氢气瓶、氮气瓶、二氧化碳气瓶、液氯钢瓶、液氨钢瓶和溶解乙炔气瓶等。
压力容器分类
压力容器基本知识压力容器的分类一、按压力分类按所承受压力的高低，压力容器可分为低压、中压、高压、超高压四个等级。
具体划分如下（压力单位为MP a）低压容器P<1.6MP a,1.2.中压容器1.6 MP a≦P<10MP a,3.高压容器10MP a≦P<100MP a,4.超高压容器P>100MP a.二、按壳体承压方式分类按壳体承压方式不同，压力容器可分为内压（壳体内部承受介质压力）容器和外压（壳体外部承受介质压力）容器两大类，这两类是完全不同的，其差别首先反映在设计原理上，内压容器的壁厚是根据强度计算确定的，而外压容器的设计则主要考虑稳定性问题。
其次，反映在安全性上，外压容器一般较内压容器安全。
三、按设计温度分类按设计温度（t）的高低，压力容器可分为低温容器（t≦-℃）,常温容器(-20℃<t<450℃)和高温容器（t≧450℃）。
四、从安装方式分类：1.固定式容器。
系指有固定的安装和使用地点，工艺条件和使用操作人员也比较固定.一般不是单独装设，而是用管道与其他设备相连接的容器。
如合成塔、管壳式余热锅炉、热交换器、分离器等。
2.移动式容器。
系指一种贮装容器，如气瓶、汽车槽车、铁路槽车等。
其主要用途是装运有压力的气体。
四、按生产工艺过程中的作用原理分类压力容器可分为反应容器、换热容器、分离容器和贮运容器。
1反应容器。
系指主要用来完成介质物理、化学反应的容器。
如反应器、发生器、分解塔、合成塔等。
2.换热容器。
系指主要用来完成介质的热量交换的容器。
如管壳式废热炉、热交换器、冷却器、冷凝器、加热器、蒸煮器、染色器等。
3.分离容器。
系指主要完成介质的流体压力平衡和气体净化分离等的容器。
如分离器、过滤器、集油器、缓冲器、贮能器、洗涤器、吸收塔、铜洗塔、干燥塔等。
4.贮运容器。
系指主要用来盛装生产和生活用的原料气体、液体、液化气体等的容器。
如贮槽、槽车。
在一中容器中，如同时具有两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分。
压力容器的分类
压力容器的分类压力容器有众多分类方法，可以按压力等级分，按在生产中的作用分，按安装方式分，按制造许可分，按安全技术管理（基于危险性）分类等。
一、按压力等级划分按承压方式分类，压力容器可以分为内压容器和外压容器。
内压容器按设计压力（p）可以划分为低压、中压、高压和超高压4 个压力等级：（1）低压容器，0.1MPa≤p<1.6MPa。
（2）中压容器，1.6MPa≤p<10.0MPa。
（3）高压容器，10.0MPa≤p<100.0MPa。
（4）超高压容器，p≥100.0MPa。
外压容器中，当容器的内压力小于一个绝对大气压（约0.1MPa）时，又称为真空容器。
二、按容器在生产中的作用划分（1）反应压力容器：主要是用于完成介质的物理、化学反应的压力容器，如各种反应器、反应釜、聚合釜、合成塔、变换炉、煤气发生炉等。
（2）换热压力容器：主要是用于完成介质的热量交换的压力容器，如各种热交换器、冷却器、冷凝器、蒸发器等。
（3）分离压力容器：主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器，如各种分离器、过滤器、集油器、洗涤器、吸收塔、干塔、汽提塔、分汽缸、除氧器等。
（4）储存压力容器：主要是用于储存、盛装气体、液体、液化气体等介质的压力容器，如各种型式的储罐、缓冲罐、消毒锅、印染机、烘缸、蒸锅等。
三、按安全技术管理（基于危险性）划分为便于安全监察、使用管理和检验检测，按《固定式压力容器安全技术监察规程》将压力容器划分为三类（Ⅰ、Ⅱ、Ⅲ类）。
划分办法如下：（1）首先将压力容器的介质分为两组。
第一组介质：毒性程度为极度危害、高度危害的化学介质，易爆介质，液化气体。
第二组介质：由除第一组以外的介质组成，如毒性程度为中度危害以下的化学介质，包括水蒸气、氮气等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）第一组介质，毒性危害程度为极度、高度危害的化学介质， 易爆介质，液化气体；
压力容器分类-按介质分两组
（2）第二组介质，除第一组介质以外的介质。
压力容器分类-按压力分
压力容器的设计压力（p）划分为低压、中压、高压、超高压 四个等级： （1）低压（代号L）容器 0.1MPa≤p＜1.6MPa （2）中压（代号M）容器 1.6MPa≤p＜10.0MPa （3）高压（代号H）容器 10.0MPa≤p＜100.0MPa （4）超高压（代号U）容器 p≥100.0MPa
8
压力容器分类-按支承形式分
采用立式支座支承时叫立式容器，用卧式支座支承时叫卧式容器。
压力容器分类-按设计温度分
Hale Waihona Puke 可分为设计温度分为低温、常温和高温三类。 （1）当设计温度低于等于-20℃时为低温容器； （2）设计温度高于450℃时为高温容器； （3）设计温度在-20℃~450℃之间为常温容器。
6
压力容器分类-按用途划分
（3）分离器压力容器（代号S）：主要用于完成介质的流体压 力平衡缓冲和气体净化分离的压力容器。 例：各种分离器、过滤器、洗涤器等
7
压力容器分类-按用途划分
（4）储存压力容器（代号C，其中球罐代号B）：主要是用于 完成储存或者盛装气体、液体、液化气体等介质的压力容器。 例：各种型式的储罐
4
压力容器分类-按用途划分
压力容器按照在生产工艺过程中的作用原理 ，划分为： （1）反应压力容器（代号R）：主要用于完 成介质的物理、化学反应的压力容器。 例：各种反应器、反应釜、聚合釜等
5
压力容器分类-按用途划分
（2）换热压力容器（代号E）：主要用于完成介质的热量交换的 压力容器。 例：各种热交换器、冷却器、蒸发器等
