隔离模块设置
隔离模块工作原理
隔离模块工作原理
隔离模块工作原理是通过将一个系统或设备的某个部分与其他部分隔离开来，以使它们相互独立工作，不受外部因素的干扰。
隔离模块通常由物理和电气两个方面实现。
在物理隔离方面，可以采用金属屏蔽、隔离壳体、绝缘材料等方式，将隔离模块与其他部分隔开，阻断电磁辐射、噪声传导等可能的干扰源。
在电气隔离方面，主要通过隔离器件（如光耦、电磁继电器）将输入和输出电路进行隔离，以防止信号的互相干扰。
隔离器件利用光电效应或磁电效应等原理，将输入电路和输出电路之间的信号隔离开，电气信号只通过光或电磁场间接传输，而不直接通过导线等物理连接。
隔离模块可以实现不同电压级别之间的隔离，保证信号的稳定性和安全性。
它在电力系统、工业自动化、通信设备等领域广泛应用。
隔离模块的工作原理是通过物理和电气手段隔离不同部分，降低干扰和风险，并确保系统的可靠性和稳定性。
M902A 24V5.1VDC双路输出隔离电源模块使用说明书
124V/ 5.1V 双路输出隔离电源模块基本功能∙输入电压：24VDC∙输出电压：24VDC/5.1VDC ∙最大输出电流：8A@5.1VDC ； ∙输出功率：40W@5.1VDC ； ∙支持1＋1冗余功能 ∙输出过压、欠压保护∙输出状态显示及故障检测；∙输入输出隔离，双路输出隔离； ∙支持热插拔概述SM902A 是SM 系列硬件产品中的24V/5V 双路隔离输出电源模块，且仅限于安装在SM130/SM131系列机笼的电源模块槽位，为机笼中的主控模块及IO 模块供电。
SM902A 模块通过64针欧式连接器与机笼底板连接，实现24VDC 直接输出、24VDC 到5.1VDC 输出的转换，并且输入与输出隔离，两路输出也分别隔离。
SM902A 采用模块化设计，整体结构为盒式插件结构，机笼轨道安装，卡销固定。
图1 SM902A 模块外观图工作原理SM902A 电源模块采用24VDC 输入，一路经过流保护单元之后直接输出；另一路经过流保护单元之后进行DC/DC 转换，输出5.1VDC 。
SM902A 模块的原理框图如2所示。
2并联冗余为提高系统的可靠性，SM902A 电源模块可以两台冗余配置并联运行，以减少由电源而引起的故障。
在1＋1并联运行时，其中任何一个电源模块发生故障，并不影响系统的电源输出。
当更换新电源后，自动重新分配负载，实现电源供电的无扰切换及在线更换。
冗余方式的内部结构如图3所示。
图3 SM902A 冗余工作原理框图使用说明状态指示灯模块上电后，其面板上的状态指示灯（5V 电源指示灯和24V 指示电源灯）显示当前的工作和通讯状态。
具体组合状态及含义如表1所示。
表1 状态指示灯24V(绿) 5.1V （绿）说明 亮 亮 正常运行 亮 灭 模块故障 灭灭未上电或模块坏隔离指示、报警图2 SM902A 工作原理框图技术指标SM902A 24V转5.1V电源模块技术指标电气特性输入电压24VDC ± 10%输出电压 5.1VDC±3%输出最大电流8A额定功率40W最小负载250mA转换效率>70%负载调整率 <±3％电压调整率 <±1％纹波<50mV阶跃负载特性 ±200mV@从20％～70％的负载突变，稳定时间0.1ms；输出响应时间7ms< t <20ms输出上升时间20ms输入过压保护功能± 60V DC输入欠压自我关闭保护功能17V DC过热保护功能 115℃输出报警 photo-coupler输出DO 冗余均流1：1冗余均流24V 绿色指示灯5V 绿色平均无故障时间(MTBF) 3.6×106小时电磁兼容性GB/T 15153.1-1998 idt IEC870-2-1:1995 级别：3级隔离性能输入与外壳 1500Vrms,1min，漏电流<1mA隔离电压输入与输出 1500Vrms,1min，漏电流<1m A1min，漏电流<10m A输出与外壳 1000Vrms,输入与外壳500VDC/ 500MΩ绝缘电阻输入与输出500VDC/ 500MΩ输出与外壳500VDC/ 500MΩ物理特性热插拔支持冷却方式自然冷却模块尺寸 (W*H*D) 44.5mm x 190mm x 133.5mm安装方式机笼安装环境指标工作温度0~60℃工作湿度5～95％，不凝结储存温度 -25～70℃储存湿度5～95％，不凝结3。
总线短路隔离器的设置和安装要求

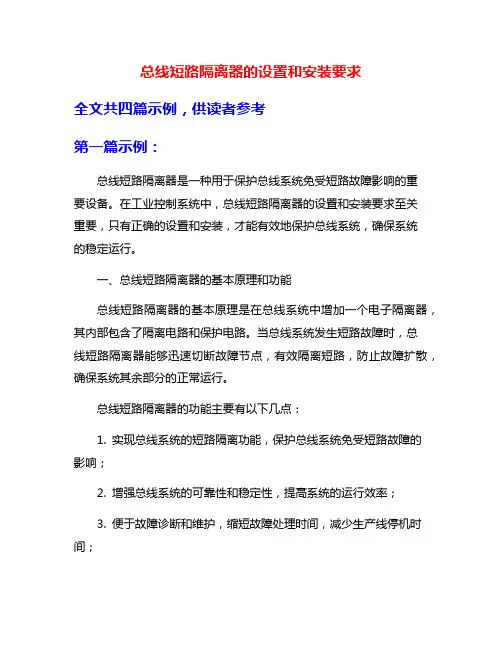

总线短路隔离器的设置和安装要求全文共四篇示例，供读者参考第一篇示例：总线短路隔离器是一种用于保护总线系统免受短路故障影响的重要设备。
在工业控制系统中，总线短路隔离器的设置和安装要求至关重要，只有正确的设置和安装，才能有效地保护总线系统，确保系统的稳定运行。
一、总线短路隔离器的基本原理和功能总线短路隔离器的基本原理是在总线系统中增加一个电子隔离器，其内部包含了隔离电路和保护电路。
当总线系统发生短路故障时，总线短路隔离器能够迅速切断故障节点，有效隔离短路，防止故障扩散，确保系统其余部分的正常运行。
总线短路隔离器的功能主要有以下几点：1. 实现总线系统的短路隔离功能，保护总线系统免受短路故障的影响；2. 增强总线系统的可靠性和稳定性，提高系统的运行效率；3. 便于故障诊断和维护，缩短故障处理时间，减少生产线停机时间；4. 可通过监控系统实时监测总线的状态，及时发现故障并采取措施。
二、总线短路隔离器的设置要求1. 总线短路隔离器的设置位置应选择在总线系统的末端或关键节点处，以确保能够迅速隔离故障；2. 总线短路隔离器应与总线系统相连，保证间隔电阻符合要求，避免出现接触不良等问题；3. 设置总线短路隔离器时，应根据实际情况合理布置设备，确保与其他设备之间的连接正确无误；4. 供电线路应与总线短路隔离器分开设置，以免互相干扰，影响设备的正常运行；5. 总线短路隔离器应设置在易于观察和维护的位置，方便工程人员进行监测和维修。
1. 在安装总线短路隔离器之前，应先仔细检查设备的外观和内部结构，确保无损坏；2. 安装总线短路隔离器时，应按照设备说明书或相关标准操作规程进行，确保安装正确无误；3. 安装过程中，应注意保持设备干净整洁，避免灰尘和异物进入设备内部；4. 安装完成后，应对设备进行连接测试和功能测试，确认设备正常工作；5. 安装完成后，应及时对设备进行标识和记录，以便日后维护管理。
第二篇示例：总线短路隔离器是一种用于隔离总线短路故障的设备，可以有效防止短路故障对整个系统造成的影响，保证系统的稳定运行。
FC410LI线路隔离器模块说明书
TECHNICAL SPECIFICATIONSystem Compatibility:Use only with FC Fire Alarm Controllers Environment:Indoor Application onlyOperating Temperature:-25to +70oCStorage Temperature:-40to +80oC Operating Humidity:Up to 95%non-condensing Dimensions (HxWxD):85x 60x 15mm Mounting Requirements:Dual-gang electrical backbox Recommended Wire Size:Min.1.5mm 2Max.2.5mm 2Maximum Wiring Resistance Monitored Circuit :10W Electromagnetic CompatibilityThe FC410LI complies with the following:Øproduct family standard EN50130-4in respect of Conducted Distur-bances,Radiated Immunity,Electrostatic Discharge,Fast Transients and Slow High Energy;ØEN61000-6-3for emissions.INTRODUCTIONThe FC410LI Line Isolator Module is designed to be used on the FC addressable controller loop circuits.It monitors the line condition and when detecting a short cir-cuit will isolate the affected section whilst allowing the rest of the addressing circuit to function normally.The purpose of the FC410LI Line Isolator Module is to ensure that,on a looped addressable system,no short circuit fault can disable more de-tection devices than would be lost on a conventional non-addressable fire circuit.INSTALLATION TO FC470CV ANCILLARY COVER1)Assemble the FC410LI to the FC470CV Double Gang cover,using the four screw and washers provided.2)Fit cover onto dual-gang backbox.CABLINGCables are to be selected in accordance with the system design document and the requirements of the applicable standards.One pair of terminals is used to provide a spur circuit (S+/S-).Two pairs of connection terminals (R+/R-and L+/L-)are provided on the terminal block.These terminals are used for connect-ing the module on to the addressable circuit.The maximum section of the cable that can be connected at any one terminal is 2.5mm 2.The section is calculated based on the characteristics of the cable and the load.WIRING NOTESThe following notes apply:1)There are no user-required settings (such as switches or headers)on the FC410LI.2)All wiring must conform to the applicable standards.3)All conductors to be free of earths.4)Connect loop wiring.For FC410LI typical wiring configurations (see Fig.1b).5)Verify the correct polarity of wiring before connecting the FC410LI to the addressable loop circuit.6)It is possible to connect a maximum of 32devices between two loop iso-lators (FC450IB o FC410LI),note that in the device counting process,each FC410MIO or each FC410SIO adds a double value.VERIFYING LOOP WIRING+WARNING:DO NOT MEGGER LOOP WIRING WITH LINEISOLATOR MODULES CONNECTED.The Line Isolator Module is not designed to work with line voltages above the specified maximum 40Vdc.This means that continuity testing of the loop wiring with Line Isolator Bases connected must be done using a voltage between 20-40Vdc.The resistance measurement range on conventional voltmeters use low voltage only,therefore,the following method can be employed to confirm loop integrity.A power supply capable of providing 30-40Vdc with a 300to 600mA current limit is connected to one end of the loop (in correct polarity).A voltmeter is connected to the other end of the loop or any base along the loop to verify the wiring up to that point.If there is no voltage out at any measured point,this may be due to:1)Loop Open Circuit -wiring incomplete to part of the loop.2)Incorrect Polarity -FC410LI Line IsolatorModules will appear as a short circuit if they are wired with incorrect polarity.3)Loop Short Circuit -If this occurs between two FC410LI Line Isolator Modules,it will isolate that section of the line,which will then appear as an open circuit.If this occurs between the supply and the first FC410LI Line Isolator Modules,the supply output will go low due to the internal current limit.ASSOCIATED EQUIPMENTThe module fits onto a standard dual-gang backbox.ORDERING INFORMATION FC410LI:Line Isolator Module FC470CV:Double-Gang CoverRECYCLING INFORMATIONCustomers are recommended to dispose of their used equipments (panels,detectors,sirens,and other devices)in an environmentally sound manner.Potential methods include reuse of parts or whole products and recycling of products,components,and/or materials.WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE)DIRECTIVEIn the European Union,this label indicates that this product should NOT be disposed of with household waste.It should be deposited at an appropriate facility to enable recovery andre-cycling.The manufacturer reserves the right to change the technical specifications of this product without prior notice.ENGLISHL+L-R-FC410LI operationSwitches are normally closed.If a short circuit is detected on the spur,both switches open.If a short circuit is detected on the left hand side,the left hand side switch opens.If a short circuit is detected on the right hand side,the right hand side switch opens.FIG.2FC410LI fissata al coperchio FC410LI ins Gehause eingebäut FC410LI fitted tocoverFIG.3Kurzschlussisolator VorderseiteFacia PlateHINWEISLEUCHTEb)FC410LI schema di collegamentoTypische Verdrahtung des FC410LIFIG.1FC410LI Wiring DiagramModulo Isolatore FC410LIFC410LI KurzschlussisolatorFIG.4FC410LI Line Isolator Module ©FireClassVia Gabbiano 22,Z.Ind.S.Scolastica 64013Corropoli (TE),ItalyHillcrest Business Park Cinderbank Dudley West Midlands DY29AP United Kingdom**************************。
plc光耦隔离模块
PLC光耦隔离模块概述PLC光耦隔离模块是一种常用的电子元件，用于将PLC（可编程逻辑控制器）的输入和输出信号进行隔离，以保护PLC和外部设备之间的电路免受干扰和损坏。
光耦隔离模块通过光电转换技术实现信号的隔离传输，具有高速、高精度、低功耗等特点。
本文将详细介绍PLC光耦隔离模块的工作原理、结构和应用场景，并对其优缺点进行分析。
工作原理PLC光耦隔离模块主要由光电转换器、隔离电路和输出电路组成。
其工作原理如下：1.输入信号：PLC的输入信号经过光电转换器转换为光信号。
2.光电转换：光信号被光电转换器转换为电信号。
3.隔离电路：电信号通过隔离电路进行隔离，避免干扰和电流回流。
4.输出电路：隔离后的信号通过输出电路转换为PLC可接受的信号。
通过光电转换和隔离电路的作用，PLC光耦隔离模块实现了输入和输出信号的隔离传输，从而保护了PLC和外部设备之间的电路。
结构PLC光耦隔离模块通常采用模块化设计，具有紧凑的外形和多种接口。
其主要结构包括：1.外壳：通常由塑料或金属材料制成，具有良好的抗干扰性和绝缘性能。
2.输入端子：用于接收PLC的输入信号。
3.输出端子：用于输出隔离后的信号给PLC或外部设备。
4.电源接口：用于连接电源，为光电转换器和隔离电路提供供电。
5.指示灯：用于显示模块的工作状态，如电源、输入、输出等。
应用场景PLC光耦隔离模块广泛应用于工业自动化控制系统中，特别适用于以下场景：1.高电压隔离：当PLC与高电压设备（如电机、变频器等）连接时，光耦隔离模块可以将高电压信号隔离传输，保护PLC的稳定运行。
2.电磁干扰隔离：在工业环境中，电磁干扰是常见的问题。
光耦隔离模块可以有效隔离输入和输出信号，防止电磁干扰对PLC产生干扰。
3.地电隔离：当PLC与地电位不同的设备连接时，光耦隔离模块可以实现地电隔离，避免因地电位差导致的电流回流和损坏。
4.信号转换：光耦隔离模块还可以实现不同信号类型之间的转换，如模拟信号到数字信号的转换。
模拟量隔离模块的原理
模拟量隔离模块的原理
模拟量隔离模块是一种电子设备，用于隔离不同电路之间的模拟信号。
其原理基于电磁感应或光耦合技术，在输入端和输出端之间使用特殊的隔离元件，例如互感线圈或光电耦合器。
当输入端的模拟信号通过隔离元件传递时，隔离元件将输入信号转换为电磁场或光信号，并在输出端通过相同的隔离元件将电磁场或光信号转换为输出信号，实现输入信号和输出信号之间的隔离。
这种隔离的好处在于可以避免输入端的电流、电压等变化对输出端产生干扰，同时也可以保护输入端和输出端的电路免受外界干扰或意外短路引起的损坏。
模拟量隔离模块适用于需要隔离和保护模拟信号的场景，例如工业控制系统、电力系统、仪器仪表等领域。
国家电子NI 9227 四通道、五臂、24位、同时、渠道间隔离模拟输入模块操作指南和规格说明书
Caution Ensure that hazardous voltage wiring is performed only by qualified personnel adhering to local electrical standards. Caution Do not mix hazardous voltage circuits and human-accessible circuits on the same module. Caution Make sure that devices and circuits connected to the module are properly insulated from human contact.
Services /services
2 | | NI 9227 Operating Instructions and Specifications
Safety Guidelines
Operate the NI 9227 only as described in these operating instructions.
Figure 5. Input Circuitry for One Channel of the NI 9227
AI+C
Amplifier Prefilter
NI 9227
NI 9227 Operating Instructions and Specifications | © National Instruments | 9
Related Information
CAN总线中继隔离器(模块)说明书
CAN总线高速隔离模块安装使用说明书1.产品用途与简介CAN总线隔离模块适合CAN总线的扩展以及工业现场的隔离要求。
隔离器采用高速光电隔离技术，对端口的数据进行透明传输，因此能兼容任何CAN上层协议。
经实践认证，本总线隔离模块能够稳定可靠地应用于任何CAN总线仪器设备的总线扩展。
2.技术规格a)通讯速率100Kbps－500Kbps自动适应(其他速率请订货时说明)b)适应协议物理层透明传输，适应任何CAN总线高层协议c)终端电阻A侧和B侧均内置120欧姆终端电阻d)供电电源：＋9－30V DC，功耗<2W，带反接过流保护e)隔离电压2000V rms，电源、CANA、CANB之间均相互隔离f)总线保护ESD保护功能，TVS瞬变保护管防总线过压g)工作温度－40℃－＋85℃h)相对湿度≤90％i)大气压力86－106kPaj)安装DIN导轨（35mm）安装k)尺寸（长×宽×高）115×90×40mm3.接线端子说明AH，AL：CAN总线A端的CAN+，CAN－信号Vin：＋9－30V DC供电电源输入正端0V：供电电源输入负端BH，BL：CAN总线 B端的CAN+信号，CAN－信号4.安装步骤a)将隔离中继器的AH、AL端子分别与CAN总线的CANH、CANL连接，BH、BL端接线方法相同，A侧与B侧可以完全互换。
b)在Vin端和0V端接入＋9－30V DC的电源输入信号。
c)出厂已经默认接入A侧和B侧的终端电阻120Ω,因此如果原来的CAN网络的终端电阻匹配正常，经过本隔离器分割为2个子网络后，子网络的终端电阻匹配也是正常的。
特殊应用中如果需要断开隔离器上的中断电阻，请将A/B侧端子旁边的RT3/RT4电阻焊掉即可。
d)上电以后，电源指示灯应常亮，否则请检查电源输入电压和极性。
e)当CAN总线上有通讯数据时，通讯指示灯闪烁，其亮度与总线通讯速率和数据量有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防设计中的什么情况下要用到短路隔离器
在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障(例如短路)造成整个报警系统无法正常工作的情况。
隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
系统比较大或者预算、设计图纸中有隔离器，就用呗。
没有说什么情况下不准用的，不过一个回路的隔离器数量有限制。
设计院图纸设计一般一个防护区（或回路）放一只隔离器。
