常见医用塑料品种的介绍-
医用塑料
１、聚氯乙烯（PＶC)：
据市场估计,医用塑料产品大约２5%是PＶC。PVC是世界上产量最大的塑料品种之一。PVＣ树脂为白色或浅黄色粉末，纯PVＣ属无规立构，硬而脆,很少应用。根据不同的用途可以加入不同的添加剂，使PVC塑件呈现不同的物理性能和力学性能。在PVC树脂中加入适量的增塑剂,就可制成多种硬质、软质和透明制品。
塑料材料中的组成成分不能析出进入药液或人体,不会引起组织器官的毒性和损伤,对人体是无毒无害的。由于要与药液接触或与人体接触,医用塑料的基本要求是具有化学稳定性和生物安全性。为了确保医用塑料的生物安全性,通常在市面销售的医用塑料都是通过医疗权威部门的认证和检测,并且明确告知使用者哪些牌号是医疗级的。目前国内还有相当一部分医用塑料材料未经严格意义上的生物安全认证,但随着法规的逐渐健全,这些情况会得以改善。美国的医用塑料通常会通过ＦDA认证和USPVＩ生物检测,我国医疗级的塑料通常经过山东医疗器械检测中心的检测。根据器械制品的结构和强度要求，我们来选择合适的塑料类型和恰当的牌号，并确定材料的加工工艺。这些性能包括加工性能、力学强度、使用成本、装配方式、可灭菌性等。
加工工艺条件一般不需要干燥，熔化温度170-260℃,模具温度20-40℃。注射压力:最大可到１500bar，保压压力:最大可到750bar,注射速度：建议使用快速注射速度。流道和浇口：可以使用各种类型的流道和浇口。ＬDPＥ特别适合于使用热流道模具。
PＥ制件最显著的特点是成型收缩率大，易产生缩水和变形。ＰE的加工温度范围很宽，不易分解(分解温度约为３00℃），其加工温度为1８0～220℃较好,若注射压力大,制品密度则高，收缩率较小。与PP相同,PE为非极性材料,不易粘合,药物吸附量小，不能采用高频焊接加工成袋,要使用热合工艺进行焊接。成型过程中，料温和模温偏高一些为宜，注射压力在保证制件质量的前提下应尽量偏低。
7种常用的医用塑料
7种常用的医用塑料1、成本较低，可以不必消毒重复使用，适合用作一次性医疗器械的生产原料；2、加工简单，利用其塑性可以加工成各种各样有用的结构，而金属和玻璃很难制造成复杂结构的制品；3、坚韧，富有弹性，不象玻璃那样易破碎；4、具有良好的化学惰性和生物安全性。
这些性能优势使塑料在医疗器材中具有广泛应用，主要包括聚氯乙烯(PVC)，聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)、聚碳酸酯（PC）、ABS、聚氨酯、聚酰胺、热塑性弹性体、聚砜和聚醚醚酮等。
共混可以改善塑料的性能，使不同树脂的最佳性能体现出来，如聚碳酸酯/ABS、聚丙烯/弹性体等共混改性。
由于要与药液接触或与人体接触，医用塑料的基本要求是具有化学稳定性和生物安全性。
简单来说，塑料材料中的组成成分不能析出进入药液或人体，不会引起组织器官的毒性和损伤，对人体是无毒无害的。
为了确保医用塑料的生物安全性，通常在市面销售的医用塑料都是通过医疗权威部门的认证和检测，并且明确告知使用者哪些牌号是医疗级的。
美国的医用塑料通常会通过FDA认证和USPVI生物检测，我国医疗级的塑料通常经过山东医疗器械检测中心的检测。
目前国内还有相当一部分医用塑料材料未经严格意义上的生物安全认证，但随着法规的逐渐健全，这些情况会越来越改善。
根据器械制品的结构和强度要求，我们来选择合适的塑料类型和恰当的牌号，并确定材料的加工工艺。
这些性能包括加工性能、力学强度、使用成本、装配方式、可灭菌性等。
现将常用的几种医用塑料加工性能和物理化学性能进行介绍。
七种常用医用塑料1．聚氯乙烯 (PVC， Polyvinyl chloride)PVC是世界上产量最大的塑料品种之一。
PVC树脂为白色或浅黄色粉末，纯PVC属无规立构，硬而脆，很少应用。
根据不同的用途可以加入不同的添加剂，使PVC塑件呈现不同的物理性能和力学性能。
在PVC树脂中加入适量的增塑剂，就可制成多种硬质、软质和透明制品。
硬PVC不含或含有少量的增塑剂，有较好的抗拉、抗弯、抗压和抗冲击性能，可单独用作结构材料。
药品包装材料分类
药品包装材料分类
一、引言
药品包装材料是保障药品质量和安全的重要环节，其种类繁多，常见的有玻璃瓶、铝塑复合膜、纸板等。
本文将对药品包装材料进行分类介绍。
二、玻璃包装材料
1. 玻璃瓶：玻璃瓶是一种常见的药品包装材料，其具有耐高温、透明度高等特点，适用于注射液、口服液等药品的包装。
2. 镀铝玻璃：镀铝玻璃是在玻璃表面涂上一层铝薄膜而成的，具有光泽度高、隔氧性好等特点，适用于抗生素类药品的包装。
三、塑料包装材料
1. 聚乙烯（PE）：聚乙烯是一种常见的塑料材料，其具有柔韧性好、耐酸碱腐蚀等特点，适用于固体药品如片剂、胶囊等的包装。
2. 聚丙烯（PP）：聚丙烯是另一种常见的塑料材料，其具有硬度高、耐高温等特点，适用于液体药品如口服液、滴眼液等的包装。
3. 聚酯（PET）：聚酯是一种透明度高、耐热性好的塑料材料，适用于口服药品如胶囊、片剂等的包装。
四、铝塑复合膜
铝塑复合膜是将铝薄膜与塑料薄膜复合而成的一种材料，具有隔氧、隔湿等特点，适用于注射剂、贴剂等药品的包装。
五、纸板
纸板是一种环保型的药品包装材料，具有轻便、易携带等特点，适用于固体药品如片剂、胶囊等的包装。
六、结论
药品包装材料的选择应根据不同药品的性质和要求进行选择。
在保证药品质量和安全的前提下，应尽可能选择环保型材料。
医用高分子材料
医用高分子材料首先，医用高分子材料具有良好的生物相容性。
这意味着它们与人体组织和生物体具有良好的相容性，不会引起排斥反应或过敏反应。
这使得它们可以用于制造各种植入式医疗器械，如人工关节、心脏起搏器和血管支架等。
常用的医用高分子材料包括聚乙烯、聚丙烯、聚氯乙烯、聚碳酸酯和聚乳酸等。
其次，医用高分子材料具有良好的耐用性和可塑性。
它们可以根据需要进行设计和加工，制成各种形状和结构的医疗器械和用品。
同时，它们具有较高的耐用性，能够承受人体内外的各种环境和应力，保持稳定的性能和形状。
这使得医用高分子材料在医疗器械和用品的制造中具有广泛的应用前景。
医用高分子材料在医疗行业中的应用非常广泛。
它们被用于制造各种医疗器械，如手术器械、诊断设备、植入式医疗器械和医疗用品等。
比如，聚乳酸材料被用于制造可降解的缝线和骨修复材料；聚碳酸酯材料被用于制造人工眼角膜和牙科修复材料；聚乙烯材料被用于制造输液管和输液袋等。
这些医疗器械和用品在临床上发挥着重要的作用，帮助医生诊断疾病、进行手术治疗和康复护理。
随着医疗技术的不断发展和医疗需求的不断增加，医用高分子材料的应用也在不断拓展和创新。
未来，医用高分子材料有望在生物医学工程、组织工程和再生医学等领域发挥更大的作用。
同时，人们也在不断研发新型的医用高分子材料，以满足不同医疗器械和用品的需求。
总之，医用高分子材料在医疗行业中具有重要的地位和应用前景。
它们具有良好的生物相容性、耐用性和可塑性，适用于各种医疗器械和用品的制造。
随着医疗技术的不断发展和医疗需求的不断增加，医用高分子材料的应用也将不断拓展和创新，为人类健康事业做出更大的贡献。
医疗用注塑产品明细
医疗用注塑产品明细医疗用注塑产品种类繁多，主要包括以下几类：1. 注射器：注射器是医疗领域最常见的注塑产品，用于药物的注射和输液。
注射器材质通常为透明或半透明的聚丙烯（PP）或聚乙烯（PE），具有良好的耐化学性和耐热性。
2. 输液袋：输液袋用于存放和输送药物，通常采用聚丙烯（PP）或聚乙烯（PE）等材质制成。
输液袋要求具有良好的密封性能、耐穿刺性和透明度。
3. 医用瓶：医用瓶用于储存和运输药物，如口服溶液、注射剂等。
医用瓶通常采用聚乙烯（PE）或聚酯（PET）等材质制成，具有较高的强度和耐化学性。
4. 医疗器械配件：许多医疗器械的部件采用注塑工艺制造，如内窥镜、呼吸机、心脏支架等。
这些部件要求具有较高的精度、强度和耐用性。
5. 医疗耗材：医疗耗材是注塑产品在医疗领域的重要应用之一，包括一次性手套、口罩、止血带等。
这些产品要求具有良好的舒适性、防护性能和生物相容性。
6. 生物诊断产品：生物诊断产品，如酶标仪、生物传感器等，也采用注塑工艺制造这些产品要求具有高精度、稳定性和可靠性。
7. 医疗包装：医疗包装是注塑产品在医疗领域的另一个重要应用，包括药品包装、医疗器械包装等。
医疗包装材料要求具有良好的密封性、阻隔性和生物相容性。
8. 康复器材：康复器材，如拐杖、轮椅、助行器等，也有采用注塑工艺制作的。
这些产品要求具有较高的强度、耐磨性和舒适性。
9. 医疗设备：某些医疗设备如超声波设备、核磁共振设备等，也可能采用注塑工艺制造部件。
这些部件要求具有高精度、稳定性和耐用性。
10. 个人防护装备：个人防护装备如防护服、防护面罩、眼罩等，在疫情防控等方面具有重要应用。
这些产品要求具有防护性能、舒适性和耐用性。
以上仅为医疗用注塑产品的一部分明细，实际上，注塑产品在医疗领域的应用还有很多。
随着医疗行业的发展和技术的进步，注塑产品在医疗领域的应用将更加广泛。
药用塑料种类和品种

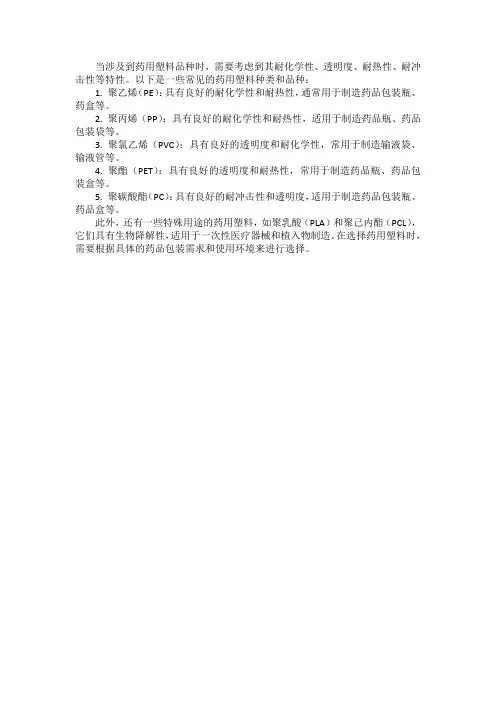

当涉及到药用塑料品种时，需要考虑到其耐化学性、透明度、耐热性、耐冲击性等特性。
以下是一些常见的药用塑料种类和品种：
1. 聚乙烯（PE）：具有良好的耐化学性和耐热性，通常用于制造药品包装瓶、药盒等。
2. 聚丙烯（PP）：具有良好的耐化学性和耐热性，适用于制造药品瓶、药品包装袋等。
3. 聚氯乙烯（PVC）：具有良好的透明度和耐化学性，常用于制造输液袋、输液管等。
4. 聚酯（PET）：具有良好的透明度和耐热性，常用于制造药品瓶、药品包装盒等。
5. 聚碳酸酯（PC）：具有良好的耐冲击性和透明度，适用于制造药品包装瓶、药品盒等。
此外，还有一些特殊用途的药用塑料，如聚乳酸（PLA）和聚己内酯（PCL），它们具有生物降解性，适用于一次性医疗器械和植入物制造。
在选择药用塑料时，需要根据具体的药品包装需求和使用环境来进行选择。
医用包装材料
医用包装材料医用包装材料是指用于医疗行业的产品包装所使用的材料。
医用包装材料具有不易滋生细菌、耐高温、耐腐蚀、阻隔性能好等特点，可以保护医疗器械和药品的品质，确保其安全有效地使用于患者身上。
下面是关于医用包装材料的一些介绍。
医用包装材料主要分为塑料材料、纸质材料和复合材料三大类。
塑料材料是医用包装材料中使用最广泛的材料之一。
它具有耐高温、抗腐蚀、阻隔性好等特点，可以有效隔离外界空气、水分和细菌的侵入，保护内部产品的品质。
常见的医用塑料包装材料有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）等。
这些塑料材料通常会通过拉伸、吹塑、注塑等工艺制成各种类型的包装袋、瓶子、剂量器等。
纸质材料也是医用包装材料中常见的一种。
纸质材料具有较好的透气性和吸湿性，可以防止产品潮湿变质。
医用纸盒、纸袋、纸质包装袋等通常采用纸质材料制成。
此外，纸质材料也可以与其他材料进行复合，增加包装材料的阻隔性能。
例如，纸铝复合材料可以有效阻挡光线和氧气的侵入，常用于包装药品或保鲜食品。
复合材料是由两种或两种以上的材料通过粘合、热压、涂覆等工艺制成的材料。
复合材料通常将不同的材料的特点进行整合，来达到更好的包装效果。
医用复合材料的常见类型有纸铝复合材料、聚乙烯涂铝纸、聚酯复合纸等。
这些复合材料可以在保持透气性的同时，增加阻隔性能，提高包装的密封性能。
对于医用包装材料的要求十分严格。
首先，医用包装材料必须符合国家相关标准和规定，确保产品的质量和安全性。
其次，医用包装材料需要经过消毒处理，以确保产品在包装过程中不会被污染。
同时，医用包装材料还需要具备较高的机械强度，以防止产品在搬运和使用过程中的损坏。
综上所述，医用包装材料在医疗行业中发挥着重要的作用。
不仅可以保护医疗器械和药品的质量和安全性，还可以防止交叉感染的发生，保障患者的安全和健康。
随着医疗技术的不断进步，对医用包装材料的要求也在不断提高，未来将会出现更多种类和功能更为完善的医用包装材料。

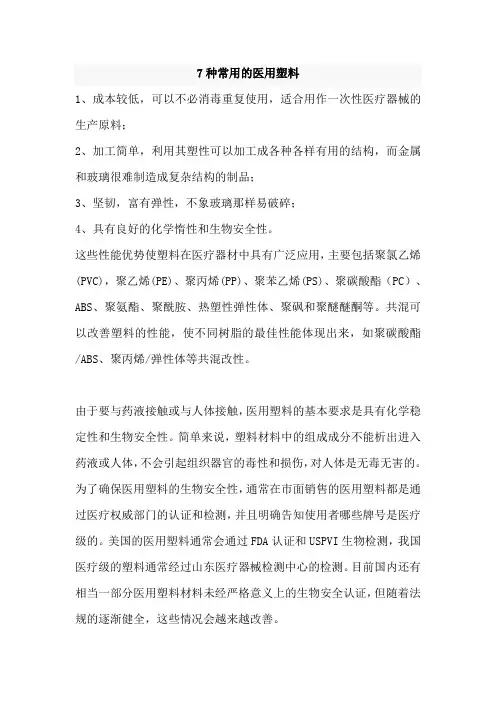

7种常用的 医用塑料
7种常用的医用塑料1、成本较低，可以不必消毒重复使用，适合用作一次性医疗器械的生产原料；2、加工简单，利用其塑性可以加工成各种各样有用的结构，而金属和玻璃很难制造成复杂结构的制品；3、坚韧，富有弹性，不象玻璃那样易破碎；4、具有良好的化学惰性和生物安全性。
这些性能优势使塑料在医疗器材中具有广泛应用，主要包括聚氯乙烯(PVC)，聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)、聚碳酸酯（PC）、ABS、聚氨酯、聚酰胺、热塑性弹性体、聚砜和聚醚醚酮等。
共混可以改善塑料的性能，使不同树脂的最佳性能体现出来，如聚碳酸酯/ABS、聚丙烯/弹性体等共混改性。
由于要与药液接触或与人体接触，医用塑料的基本要求是具有化学稳定性和生物安全性。
简单来说，塑料材料中的组成成分不能析出进入药液或人体，不会引起组织器官的毒性和损伤，对人体是无毒无害的。
为了确保医用塑料的生物安全性，通常在市面销售的医用塑料都是通过医疗权威部门的认证和检测，并且明确告知使用者哪些牌号是医疗级的。
美国的医用塑料通常会通过FDA认证和USPVI生物检测，我国医疗级的塑料通常经过山东医疗器械检测中心的检测。
目前国内还有相当一部分医用塑料材料未经严格意义上的生物安全认证，但随着法规的逐渐健全，这些情况会越来越改善。
根据器械制品的结构和强度要求，我们来选择合适的塑料类型和恰当的牌号，并确定材料的加工工艺。
这些性能包括加工性能、力学强度、使用成本、装配方式、可灭菌性等。
现将常用的几种医用塑料加工性能和物理化学性能进行介绍。
七种常用医用塑料1．聚氯乙烯 (PVC， Polyvinyl chloride)PVC是世界上产量最大的塑料品种之一。
PVC树脂为白色或浅黄色粉末，纯PVC属无规立构，硬而脆，很少应用。
根据不同的用途可以加入不同的添加剂，使PVC塑件呈现不同的物理性能和力学性能。
在PVC树脂中加入适量的增塑剂，就可制成多种硬质、软质和透明制品。
硬PVC不含或含有少量的增塑剂，有较好的抗拉、抗弯、抗压和抗冲击性能，可单独用作结构材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见医用塑料品种的介绍与玻璃和金属材料相比，塑料的主要特点：成本较低，可以不必消毒重复使用，适合用作一次性医疗器械的生产原料；加工简单，利用其塑性可以加工成各种各样有用的结构，而金属和玻璃很难制造成复杂结构的制品；坚韧，富有弹性，不象玻璃那样易破碎；具有良好的化学惰性和生物安全性。
这些性能优势使塑料在医疗器材中具有广泛应用，主要包括聚氯乙烯（PVC），聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、聚碳酸酯（PC ）、ABS、聚氨酯、聚酰胺、热塑性弹性体、聚砜和聚醚醚酮等。
共混可以改善塑料的性能，使不同树脂的最佳性能体现出来，如聚碳酸酯/ABS、聚丙烯/弹性体等共混改性。
一般的塑料合成以后，从大石化厂的合成塔出来，都是面粉状的粉末，不能用来直接生产产品，这就是人们常说的从树汁中提取出脂的成份是一样的，也称为树脂，也叫粉料，这是一种纯净的塑料，它流动性差，热稳定性低，易老化分解，不耐环境老化。
人们为了改善以上缺陷，在树脂粉中加入热稳定剂、抗老化剂、抗紫外光剂、增塑剂等，经过造粒改性，增加它的流动性，生产出适应各种加工工艺的、有特殊性能的、不同牌号的塑料品种。
所以，同一种塑料品种有很多牌号，按照加工方法来分，有注塑级的，有挤出级的，有吹膜级的；按照性能来分，有高刚性的，有增韧的，等等。
医疗器械厂家普遍使用的塑料材料都是经过改性可以直接使用的塑料颗粒。
对于市场中没有的具有特殊性能的产品，器械厂可以引进造粒生产线，通过不同的配方设计，加工生产塑料颗粒。
由于要与药液接触或与人体接触，医用塑料的基本要求是具有化学稳定性和生物安全性。
简单来说，塑料材料中的组成成分不能析出进入药液或人体，不会引起组织器官的毒性和损伤，对人体是无毒无害的。
为了确保医用塑料的生物安全性，通常在市面销售的医用塑料都是通过医疗权威部门的认证和检测，并且明确告知使用者哪些牌号是医疗级的。
美国的医用塑料通常会通过FDA 认证和USP VI 生物检测，我国医疗级的塑料通常经过山东医疗器械检测中心的检测。
目前国内还有相当一部分医用塑料材料未经严格意义上的生物安全认证，但随着法规的逐渐健全，这些情况会越来越改善。
根据器械制品的结构和强度要求，我们来选择合适的塑料类型和恰当的牌号，并确定材料的加工工艺。
这些性能包括加工性能、力学强度、使用成本、装配方式、可灭菌现将常用的几种医用塑料加工性能和物理化学性能进行介绍。
性等。
1.聚氯乙烯PVC 5.ABS2.聚乙烯PE 6.聚碳酸酯PC3.聚丙烯PP7.聚四氟乙烯PTFE4.聚苯乙烯（PS）和K树脂1．聚氯乙烯(PVC ，Polyvinyl chloride)PVC 是世界上产量最大的塑料品种之一。
PVC 树脂为白色或浅黄色粉末，纯PVC 属无规立构，硬而脆，很少应用。
根据不同的用途可以加入不同的添加剂，使PVC 塑件呈现不同的物理性能和力学性能。
在PVC 树脂中加入适量的增塑剂，就可制成多种硬质、软质和透明制品。
硬PVC 不含或含有少量的增塑剂，有较好的抗拉、抗弯、抗压和抗冲击性能，可单独用作结构材料。
软PVC 含有较多的增塑剂，它的柔软性、断裂伸长率、耐寒性增加，但脆性、硬度、抗拉强度降低。
纯PVC的密度为1.4g∕cm3,加入了增塑剂和填料等的PVC塑件的密度一般在1.15 ~ 2.00g∕cπ?范围内。
据市场估计，医用塑料产品大约25%是PVC。
主要是由于该树脂的成本较低、应用范围广阔、及其易加工。
医学应用的PVC 产品有：血液透析管路、呼吸面罩、吸氧管加工工艺条件:可以注塑、挤出、吹膜、压延。
通常不需要干燥处理。
熔化温度：170-200 °C,模具温度：20-50 °C注射压力：可大到1500bar ，保压压力：可大到1000bar。
注射速度：为避免材料降解，一般要用相当低的注射速度。
主要性能特点:PVC材料是一种非结晶性材料，能溶于环已酮和四氢呋喃等有机溶剂。
所以通常使用环己酮来粘接PVC部件。
PVC材料在实际使用中经常加入稳定剂、润滑剂、染色剂等添加剂。
铅钡添加物是PVC 最有效的热稳定剂，但禁止用在医疗上，钙锌添加物常常作为医用级PVC 的稳定剂。
邻苯二甲酸盐(DEHP) 作为医用PVC 的增塑剂，这种增塑剂的析出会对人体造成毒害，已引起欧洲和北美卫生组织的关注，我国药监部门也开始注意这个问题。
PVC热稳定性较差，长时间加热会导致分解，放出氯化氢气体，使PVC变色。
应用温度范围较窄，一般在-15-5 o C之间。
PVC的收缩率较低，一般为0.2-0.6%。
PVC为极性材料，容易与一些极性药物发生吸附。
软质PVC膜可使用高频焊接加工成袋子，如袋式输液器、尿袋。
聚乙烯塑料是塑料工业中产量最大的品种，乳白色，无味、无臭和无毒的光泽性蜡状颗粒。
其特点是价格便宜，性能较好，可广泛地应用于工业、农业、包装及日常工业中，在塑料工业中占有举足轻重的地位。
PE主要包括低密度聚乙烯（LDPE、高密度聚乙烯（HDPE以及超高分子量的聚乙烯（UHDPE等品种。
HDPE的高分子链上支链较少，相对分子质量、结晶度和密度较高，硬度和强度较大，不透明性差，熔点较高，常用于注塑件。
LDPE带有许多支链，因而相对分子质量较小，结晶度和密度较低，具有较好的柔软性、耐冲击及透明性，常用于吹膜，是目前广泛使用的PVC可选的替代品。
也可以根据使用性能要求将HDPE¾ LDPE S 种材料混合使用。
UHDP具有较高的冲击强度、低摩擦性、耐应力开裂性和较好的吸能特性，使之成为人造臀、膝盖和肩部连接器的理想材料。
加工工艺条件:干燥：吸水性小，一般不需要干燥，熔化温度170-260 °C,模具温度20-40 °C注射压力：最大可到1500bar ,保压压力：最大可到750bar ,注射速度：建议使用快速注射速度。
流道和浇口：可以使用各种类型的流道和浇口。
LDPE特别适合于使用热流道模具。
主要性能特点:PE制件最显著的特点是成型收缩率大，易产生缩水和变形。
PE的加工温度范围很宽,不易分解（分解温度约为300C ）,其加工温度为180〜220C 较好，若注射压力大，制品密度则高，收缩率较小。
PE流动性中等,保压时间需较长,并保持模温的恒定（40〜70C）0PE的结晶程度和成型工艺条件有关, 它有较高的凝固温度模温低, 结晶度就低。
成型过程中, 料温和模温偏高一些为宜, 注射压力在保证制件质量的前提下应尽量偏低0与PP相同，PE为非极性材料，不易粘合，药物吸附量小，不能采用高频焊接加工成袋，要使用热合工艺进行焊接0聚丙烯无色、无味、无毒。
外观似聚乙烯，但比聚乙烯更透明、更轻。
PP 是一种性能优良的热塑性塑料，具有比重小（0.9g/cm3）、无毒、易加工、抗冲击、抗挠曲性等优点。
在日常生活中具有广泛的应用，包括编织袋、薄膜、周转箱、电线蔽护材料、玩具、汽车保险杆、纤维、洗衣机等医用PP 具有较高的透明度、较好阻隔性和耐辐射性，使其在医疗设备和包装业上具有广泛的应用。
以PP为主体的Non-PVC材料是目前广泛使用的PVC材料的替代品。
加工工艺条件:可以注塑、挤出、吹塑或者制成薄膜干燥处理：吸水性低，不需要干燥处理。
熔化温度：220-270 °C,注意不要超过275o CO模具温度：40-80 °C,建议使用50°C 注射压力：可大到1800bar ,注射速度：使用高速注塑可以使内部压力减小到最小o如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口：对于冷流道，典型的流道直径范围是4-7mm建议使用通体为圆形的注入口和流道。
所有类型的浇口都可以使用。
典型的浇口直径范围是1~1.5mm, 但也可以使用小到0.7mm的浇口。
对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。
PP材料完全可以使用热流道系统。
主要性能特点：PP是一种半结晶性材料，熔点高，耐热性好、能在100°C以上的温度下进行消毒灭菌。
屈服强度、抗拉强度、抗压强度、硬度及弹性比聚乙烯（PE要高。
均聚PP的脆性较大，与乙烯合成的无规则共聚PP具有较好的韧性和更强的抗冲击强度。
通常在低温条件下使用的产品，要尽量选用共聚PP,或加入热塑性橡胶的方法对PP 进行改性，增加其柔韧性和低温耐冲击性能。
NOn-PVC大输液袋就是共聚PP和弹性体共混改性材料制成。
在氧、热、光的作用下极易解聚、老化，所以必须加入防老化剂。
PP制品不易粘合，在粘接前需要处理，并要使用特别的粘接剂，器械厂使用的环己酮不能满足要求。
着色性差，收缩率大（一般为1.6-2.5% ），耐烧性差，容易着火PP为非极性材料，对药物的吸附量较低。
PP膜通常采用热合方法焊接成袋，其加工工艺要比高频焊接PVC袋的工艺复杂。
Non-PVC大输液袋是使用全自动设备来生产的，确保工艺稳定和质量可靠。
4. 聚苯乙烯（Polystyrene ，PS ）和K 树脂PS是仅次于聚氯乙烯和聚乙烯的第三大塑料品种，通常作单组分塑料进行加工和应用，主要特点是质轻、透明、易染色，成型加工性能良好，所以广泛应用于日用塑料、电器零件、光学仪器及文教用品。
质地硬而脆，有较高的热膨胀系数，因此，限制了它在工程上的应用。
近几十年来，发展了改性聚苯乙烯和以苯乙烯为基体的共聚物，在一定程度上克服了聚苯乙烯的缺点。
K 树脂就是其中的一种。
K 树脂是由苯乙烯与丁二烯共聚而成,它是无定型聚合物，透明、无味、无毒、密度为1.01g∕cm3左右（比PS、AS的低），耐冲击性能比PS高，透明性（80〜90%）好，热变形温度为77°C，K料中含有丁二烯成分的多少，其硬度亦不同，由于K料的流动性好，加工温度范围较宽,所以其加工性能良好。
在日常生活中的主要用途包括杯子、盖子、瓶、化妆品包装、衣架、玩具、PVC 的代用料制品、食品包装及医药包装用品等。
加工工艺特点:通过采用注塑加工，一般不进行挤管、吹膜K料的吸水性低，加工前可不用干燥，如果K料长时间在湿度大的环境中敞开式存放,则需干燥（65 o C以下）流动性好,易于加工,其加工温度范围较宽,一般为170〜250 o C之间。
K料在高于260 o C时,若熔料在料筒中停留时间长（20分钟以上）,会引致热降解, 影响其透明度, 甚至会变色变脆. 宜用“低压、中速、中温”的条件成型,模具温度宜在20〜60 o C 之间较厚的制品, 取出后可放入水中冷却,以得到均匀冷却,避免出现空洞现象.主要性能特点:极高的透明性和表面光泽性收缩率低（0.4 〜0.7%）K树脂，与普通PS相比，具有优越的韧性。
对于一些厚度较大的样品，K树脂仍会存在引力开裂的问题，使用前需要仔细选择牌号。
