HEXION环氧树脂浇注工艺
环氧树脂注胶施工工艺流程
环氧树脂注胶施工工艺流程
环氧树脂注胶是目前民用建筑中应用频率最高的新型结构胶之一，不仅因其优良的抗压、抗拉性能，还因其化学性质稳定，不易老化。
环氧树脂注胶的制作和使用需要符合一定的技术要求，下面就环氧树脂注胶施工的工艺流程做一介绍。
1. 准备施工现场和材料
首先，需要为环氧树脂注胶的施工现场做好准备工作，包括清理现场，确保地面平整，无油污和灰尘等；同时检查施工材料，确保无潮气、结块、变色以及其它表面缺陷。
2. 处理胶嘴
将环氧树脂的注胶装置固定好，然后处理胶嘴。
首先在胶嘴开口处塞上铜丝网，然后压入一定长度的塑料管，保证胶嘴通畅。
3. 混合树脂与固化剂
混合环氧树脂和固化剂的比例需要根据实际施工情况而定，一般来说选择A、B两桶组份的比例为2:1，混合时间为2~3分钟左右，同时需要注意搅拌器的转速和时间。
4. 泼洒注胶
将混合好的环氧树脂放入环氧树脂注胶桶中，通过注胶桶内压力从长条胶嘴中泼洒至需要补强加固的建筑结构处。
注胶时需要对要补强的建筑结构进行分类分区，根据需要注胶的位置进行具体的操作。
根据需求可以采用单组份或双组份注胶工艺。
5. 整体固化
环氧注胶结束后需要给予固化时间，每种胶水所需的时间不同，在固化过程中需要保持施工现场的干燥，温度不宜太高也不宜太低。
6. 检查效果
固化时间到后，对已经注胶的区域进行检查和测试，如检查其粘接强度是否符合要求，有无空鼓现象，不合格的要及时处理，保证注胶的质量。
以上便是环氧树脂注胶施工的主要工艺流程，该工艺适合于民用建筑中需要局部加固的实际操作，施工过程中需要注意选材和比例的准确性，同时也需要具备丰富的施工经验和较强的技术实力。
主机环氧树脂浇注工艺
环氧树脂垫块浇注工艺1. 简述：(1) 环氧树脂材料牌号诸多，选用前应熟读其说明书。
(2) 现以新加坡EPOCAST 36环氧树脂材料为例说明。
2. 施工前应注意的要点(1) 使用应得到船级社的认可，必要时有关图纸和负荷计算应有书面认可文件。
(2) 确保要有培训过的或熟悉操作的操作人员实施。
(3) 注意包括两种液体材料：环氧树脂和固化剂。
它们的储藏应防止冰冻，储藏时间不能超过说明书要求。
3. 材料和工具(1) 备足足够用量的环氧树脂材料，按施工浇注体积计算。
(2) 准备按照船级社认可的环氧树脂垫块布置图制作模框的材料，具体如下：(a) 泡沫条；(b) 内档板：宽度约40mm，3mm厚的扁钢；(c) 外档板：2~3mm厚，80mm高的扁钢；(d) 密封胶泥；(e) 胶水；(3) 转速不超过500rpm的手提电钻2~3只，用于搅拌环氧树脂；(4) 搅拌叶轮：3只；(5) 脱模剂；(6) 耐高温牛油；(7) 螺栓孔橡皮塞：用于主机或发电机组基座塞孔用；(8) 便携式温度计：1只；(9) 巴科硬度计：1只，用于测量样块硬度；(10) 20~30升丙酮：用于清除环氧树脂浇注区域内的油污；(11) 6~11名工人（含1名点焊工）进行施工配合；(12) 如施工区域亮度不够或者在晚上施工，还需准备足够的36V安全照明灯，并预拉到位；(13) 在冬季或者环境温度过低（<13℃）时，还需准备下列加热设备：(a) 电烘箱，用于预热环氧树脂；(b) 热风机或电加热器，用于浇注后环氧树脂的保温；(c) 足够的用于加热设备的电源；4. 准备工作(1) 预先将环氧树脂预热到要求的温度 (参见第6页的《搅拌、浇注温度表2.3.2》). 浇注的温度需不低于20℃，以保证适宜的搅拌和浇注粘度。
固化剂应保持室温，搅拌的温度应在要求的温度±5℃的范围内。
在夏季，使用前环氧树脂应防止阳光直晒。
(2) 如下图所示，在设备吊装到基座前，将内档板点焊在基座面板的内缘以防止围框泡沫条在浇注过程中翻倒。
环氧树脂施工工艺流程
环氧树脂施工工艺流程
《环氧树脂施工工艺流程》
环氧树脂施工是一种常见的建筑材料施工工艺，广泛应用于地面、墙面、屋面等建筑装饰和防水防腐工程中。
环氧树脂施工工艺流程主要包括以下几个步骤。
第一步，准备工作。
在进行环氧树脂施工之前，必须对施工场地进行清理和打磨处理，确保地面平整、干净，并去除所有的油污、灰尘和杂物。
同时，需要将环氧树脂和固化剂按照一定的比例进行混合，搅拌均匀，以备施工使用。
第二步，底涂处理。
在地面或墙面清理干净后，需要进行底涂处理，以提高环氧树脂材料与基层的附着力，并防止地面潮湿和碱性物质对环氧树脂的影响。
底涂材料需要均匀涂抹在整个施工面上，待干燥后方可进行下一步操作。
第三步，环氧树脂施工。
将已经混合均匀的环氧树脂材料均匀涂抹在底涂处理过的地面或墙面上，可以采用滚涂或喷涂的方式进行施工，确保涂层厚度均匀，并尽量避免产生气泡。
第四步，固化处理。
环氧树脂施工完毕后，需要进行固化处理，以使其快速硬化成型。
通常使用专用的固化剂进行处理，并根据环氧树脂的配方和环境温度进行适当的调控。
第五步，后期处理。
待环氧树脂施工完全固化后，需要进行表面处理，包括打磨、抛光等工艺，以提高地面的光泽度和平整
度。
此外，还可以根据需要进行防滑、防静电等特殊处理。
通过以上步骤，环氧树脂施工工艺流程完成，可以使施工面具有一定的美观度、耐磨性和防水防腐性，适用于各种不同的建筑装饰和防护工程中。
环氧树脂浇注成型
环氧树脂浇注成型
在工业生产中，环氧树脂浇注成型是一种常见的制造工艺，被广泛应用于电子、航空航天、汽车等行业。
环氧树脂具有优良的性能，如高强度、耐磨损、耐化学腐蚀等特点，因此在实际生产中备受青睐。
首先，环氧树脂浇注成型是一种制造复杂形状产品的有效方法。
通过使用模具将液态环氧树脂注入模具中，经过固化后便可得到所需的成型产品。
这种方法适用于各种复杂结构的产品制造，比如电子元件、机械零部件等。
环氧树脂的流动性和可塑性使得它能够填充模具中的各个细节，确保最终产品的精度和质量。
其次，环氧树脂浇注成型能够提高产品的性能表现。
由于环氧树脂具有优秀的物理和化学性质，经过特殊处理后能够达到更高的性能要求。
例如，添加特定的填料可以改善产品的强度和耐磨性；通过调控固化剂的配比可以控制产品的硬度和耐温性能。
这种定制化的方法能够满足不同行业对产品性能的需求，并提升产品在市场上的竞争力。
此外，环氧树脂浇注成型还具有效率高、成本低的优点。
相比于传统的加工方法，环氧树脂浇注成型工艺简单、操作方便，并且能够快速得到成品。
生产过程中无需大量的耗材和人力成本，从而降低了生产成本。
同时，由于环氧树脂具有优异的成型性能，可以减少废品率，提高生产效率，为企业带来更大的经济效益。
总的来说，环氧树脂浇注成型是一种具有广泛应用前景的制造工艺。
它不仅能够制造复杂形状的产品，提高产品性能表现，而且可以提高生产效率，降低生产成本。
随着技术的不断发展和完善，相信环氧树脂浇注成型将在各个领域中发挥越来越重要的作用，为工业制造带来新的发展机遇。
1。
HEXION环氧树脂浇注工艺
HEXION环氧树脂浇注工艺,1，浇注体的配方：环氧树脂EPIKOTE 1800 100份固化剂EPIKURE 2100 100份增韧剂HELOXY 200 10份促进剂EPICURE 100 0.1份色浆EPIKOTE 1100 3份填料硅微粉379份2，浇注前的准备工作2.1硅微粉的干燥处理最好在130-150度6H干燥处理，使用前在70-90度100-200pa条件真空干燥处理30分钟待用。
2.2模具处理2.2.1新模具的处理：将浇注模具的内壁涂刷脱模剂，并180-200度6H干燥处理。
待降温40度后按上述方法进行第2遍处理。
2.2.2旧模具的处理：将浇注模具的内壁涂刷脱模剂，并在150度6H干燥处理2.3，浇注体系确定后，要在终混的温度下进行成型时间的试验确定物料混合后的使用时间。
2.4，检查浇注设备是否完好，绕组是否符合图纸。
2.5，预浇注线圈干燥处理：80-100度8-10H. 真空度100-200pa2．6，浇注罐的预热处理：75度1-2H,真空度200-300pa2.7，在浇注前2H将变压器线圈送入真空浇注罐中，预热1-2H。
3，浇注工艺3．1将环氧树脂、增韧剂和色浆按比例的量加到甲罐中进行脱水脱气处理，温度75度，真空度100pa（推荐工艺200-300pa）时间1H，然后加入188.5份的硅微粉继续抽空1-2H直至表面无气泡为止。
3.2将固化剂、促进剂加到乙罐中，同样进行脱水脱气处理，温度65度，真空度100pa时间1H,然后加入188.5份的硅微粉继续抽空1-2H，直至表面无气泡为止。
3.3将甲乙两罐的树脂和固化剂注入混料罐中（静态或动态混料罐），温度70度，真空度100pa,时间约40分钟，3.4浇注，浇注罐的温度在75度左右，真空度比混料罐高800-1000pa,由阀门的大小来控制浇注的速度，一般在30-40分钟浇注完（浇注的速度一般控制在1-5升/分）浇注完成后，抽真空100-500pa,30min。
树脂浇注工艺流程

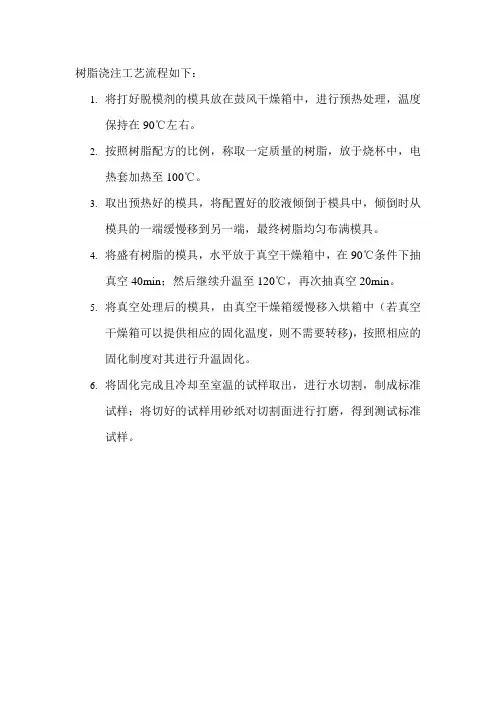

树脂浇注工艺流程如下：
1.将打好脱模剂的模具放在鼓风干燥箱中，进行预热处理，温度
保持在90℃左右。
2.按照树脂配方的比例，称取一定质量的树脂，放于烧杯中，电
热套加热至100℃。
3.取出预热好的模具，将配置好的胶液倾倒于模具中，倾倒时从
模具的一端缓慢移到另一端，最终树脂均匀布满模具。
4.将盛有树脂的模具，水平放于真空干燥箱中，在90℃条件下抽
真空40min；然后继续升温至120℃，再次抽真空20min。
5.将真空处理后的模具，由真空干燥箱缓慢移入烘箱中（若真空
干燥箱可以提供相应的固化温度，则不需要转移)，按照相应的固化制度对其进行升温固化。
6.将固化完成且冷却至室温的试样取出，进行水切割，制成标准
试样；将切好的试样用砂纸对切割面进行打磨，得到测试标准试样。
环氧树脂防水涂料施工工艺
环氧树脂防水涂料施工工艺
环氧树脂防水涂料是一种常用的防水材料，其施工工艺如下：
1. 基层处理：将需要施工的基面清理干净，去除杂物和灰尘，保证表面干燥、坚实、平整。
2. 底漆涂刷：在基层上均匀涂刷一层环氧树脂底漆，增强涂层与基面的附着力。
3. 中涂涂刷：待底漆干燥后，再涂刷一层环氧树脂中涂，增加涂层厚度和防水效果。
4. 面漆涂刷：最后涂刷一层面漆，保护涂层不受外界环境的影响，同时提高涂层的美观度。
5. 检查验收：等面漆完全干燥后，进行检查验收，确保涂层无起泡、开裂、脱落等问题。
需要注意的是，环氧树脂防水涂料施工时应注意以下几点：
1. 施工环境温度应在5℃以上，相对湿度不大于80%。
2. 涂料应搅拌均匀后再使用，避免出现色差或质量问题。
3. 涂刷时应保持涂层均匀，避免出现厚薄不均的情况。
4. 施工过程中要注意个人防护措施，避免涂料溅入眼睛或口腔等部位。
环氧树脂浇注成型工艺
环氧树脂浇注成型工艺目前随着我国支柱产业之一———电力工业的飞速发展，发电行业的设备不断更新，一方面向大电流、高电压产品发展；另一方面对输变压设备也要求超高压、大容量、小型化和免维修；因此，对绝缘要求更高。
这使得环氧树脂绝缘结构和密封工艺在绝缘子、绝缘电器、变压器中得到广泛的应用。
１环氧树脂浇注原理与真空浇注工艺１．１环氧树脂浇注原理环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热固性流体交联固化成热固性制品的过程。
由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此，环氧树脂浇注在电器工业中得到了广泛的应用。
１．２真空浇注工艺高压开关用环氧树脂浇注绝缘制品要求外观完美，尺寸稳定，机、电、热性能满足产品要求。
目前普遍采用真空浇注成型技术。
其要点就是去除浇注制品内部和表面的气隙和气泡，减少内部应力，防止产生裂纹等。
为了达到这一目的，必须选用合适的浇注材料，使用适宜的真空浇注设备，严格控制原材料的预处理、混料、浇注和固化条件。
环氧树脂真空浇注成型工艺流程，如图１所示。
２真空浇注成型工艺关键技术（１）原材料的预处理原材料预处理是在一定温度下加热至一定时间，并经过真空处理以脱除原材料中吸附的水分、气体及低分子挥发物，达到脱气脱水的效果。
（２）混料混料的目的是使环氧树脂、填料、固化剂等混合均匀，便于进行化学反应。
混料分一次和二次混料。
树脂和填料混合称一次混料，在一次混料中加入固化剂成为二次混料。
一次混料是使填料被树脂充分浸润。
因为环氧树脂与酸酐固化剂的反应是放热反应，填料是导热性好的材料，它能将反应释放的热量向外传导而不积集，使浇注物内应力均匀分布而不产生缩痕。
二次混料时间要确保固化剂混合均匀，其温度、真空度的参数也很重要。
温度过高，将使混合料黏度迅速增加，影响脱气浇注工序；真空度用以保证混合料的脱气、脱水，但不能导致固化剂的气化，所以真空度要恰当。
（３）浇注浇注是将组装好并预热到一定温度的模具放入真空浇注罐中或在真空浇注罐内预热，模具温度略高于混合料的温度，浇注罐抽真空度到１３３０Ｐａ以下，维持一定温度［１］，最后将混合均匀的物料浇入模具内；浇注完成后要继续抽真空一段时间，以去除浇注件内所形成的气泡，即可关闭真空，打开浇注罐，将模具送入固化炉进行固化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HEXION环氧树脂浇注工艺
,1，浇注体的配方：
环氧树脂EPIKOTE 1800 100份
固化剂EPIKURE 2100 100份
增韧剂HELOXY 200 10份
促进剂EPICURE 100 0.1份
色浆EPIKOTE 1100 3份
填料硅微粉379份
2，浇注前的准备工作
2.1硅微粉的干燥处理
最好在130-150度6H干燥处理，使用前在70-90度100-200pa条件真空干燥处理30分钟待用。
2.2模具处理
2.2.1新模具的处理：将浇注模具的内壁涂刷脱模剂，并180-200度6H干燥处理。
待降温40度后按上述方法进行第2遍处理。
2.2.2旧模具的处理：将浇注模具的内壁涂刷脱模剂，并在150度6H干燥处理
2.3，浇注体系确定后，要在终混的温度下进行成型时间的试验确定物料混合后的使用时间。
2.4，检查浇注设备是否完好，绕组是否符合图纸。
2.5，预浇注线圈干燥处理：80-100度8-10H. 真空度
100-200pa
2．6，浇注罐的预热处理：75度1-2H,真空度200-300pa
2.7，在浇注前2H将变压器线圈送入真空浇注罐中，预热1-2H。
3，浇注工艺
3．1将环氧树脂、增韧剂和色浆按比例的量加到甲罐中进行脱水脱气处理，温度75度，真空度100pa（推荐工艺200-300pa）时间1H，然后加入188.5份的硅微粉继续抽空1-2H直至表面无气泡为止。
3.2将固化剂、促进剂加到乙罐中，同样进行脱水脱气处理，温度65度，真空度100pa时间1H,然后加入188.5份的硅微粉继续抽空1-2H，直至表面无气泡为止。
3.3将甲乙两罐的树脂和固化剂注入混料罐中（静态或动态混料罐），温度70度，真空度100pa,时间约40分钟，
3.4浇注，浇注罐的温度在75度左右，真空度比混料罐高800-1000pa,由阀门的大小来控制浇注的速度，一般在30-40分钟浇注完（浇注的速度一般控制在1-5升/分）浇注完成后，抽真空100-500pa,30min。
4，固化
4.1一次固化
70度7H,80度2.5H,90度3.5H，120度15H,升温速度，30度/H时间达到后，自然降温，50-60度脱模。
4.2两次固化
70度7H,80度2.5H,90度3.5H,120度6H,80-100度脱模，在20分钟内送入固化炉继续固化，120度11小时。
