高速铁路桥梁混凝土桥面防水层技术要求
高速铁路桥面防水层施工工法
高速铁路桥面防水层施工工法高速铁路桥面防水层施工工法一、前言高速铁路桥面是重要的交通建设设施，为了保障其安全可靠地运行，防水层施工是必不可少的工作。
本文将介绍一种高速铁路桥面防水层施工工法，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点该工法采用了现代化的材料与工艺，具有施工速度快、施工质量高、施工过程稳定等特点。
它能够在短时间内完成桥面的防水层施工，有效保护桥面结构免受水分侵蚀，延长了桥梁的使用寿命。
三、适应范围该工法适用于高速铁路桥面的防水层施工，可以应用于新建桥梁工程，也可以用于旧桥面的维修和改造工程。
四、工艺原理该工法通过对施工工法与实际工程之间的联系、采取的技术措施进行分析和解释，能够让读者了解该工法的理论依据和实际应用。
其原理是通过将防水材料涂布在桥面上，形成一层密封的防水层，防止水分渗入桥面结构，从而达到防水的效果。
五、施工工艺该工法包括施工工法的各个施工阶段的详细描述，使读者能够了解施工过程中的每一个细节。
施工工艺包括准备工作、材料准备、施工前期准备、施工方案确定、施工施工工序及施工完工验收等。
六、劳动组织针对该工法的施工过程，需要明确劳动组织的安排和作业流程。
包括施工人员的分工和安排，以及各个施工阶段的协调配合。
七、机具设备该工法所需的机具设备介绍了工法所需的机械设备及其特点、性能和使用方法。
包括施工流程的机械设备、搅拌设备、输送设备等。
八、质量控制施工过程中的质量控制是保证施工质量的关键步骤。
该工法对施工质量控制的方法和措施进行了详细介绍，包括材料质量控制、施工过程中的质量检查和验收等。
九、安全措施施工过程中的安全措施是保障施工人员安全的重要环节。
该工法对施工中需要注意的安全事项进行了介绍，特别是对施工工法的安全要求，包括安全防护设施的设置、施工现场的安全管理等。
十、经济技术分析该工法通过对施工工法的施工周期、施工成本和使用寿命进行分析，为读者提供评估和比较的依据。
混凝土桥面防水标准
混凝土桥面防水标准一、前言混凝土桥面防水是保障桥梁使用寿命和安全的重要措施之一。
本文将从防水材料、施工工艺、验收标准等方面详细介绍混凝土桥面防水的标准。
二、防水材料1. 防水材料的种类防水材料根据其用途和性能分为各种类型，如水泥基、沥青基、聚氨酯、环氧树脂、丙烯酸酯等。
其中，水泥基防水材料是常用的一种，具有良好的耐候性、耐酸碱性、耐腐蚀性和耐磨性等特点。
2. 防水材料的选用在选用防水材料时，应根据桥面结构、使用环境和预算等因素进行综合考虑。
同时，防水材料的质量也是非常关键的，应选择具有良好性能和质量保证的防水材料。
三、施工工艺1. 基层处理混凝土桥面防水施工前，需要对基层进行处理，包括清理、修补、打磨等工作。
清理工作应彻底，将基层上的油污、灰尘、松散物等清除干净。
修补工作应认真，对基层上的裂缝、坑洼、凸起等进行修补和平整。
打磨工作应细致，将基层表面打磨平整，确保基层表面光滑。
2. 防水层施工防水层施工是混凝土桥面防水工程的重要环节。
在施工过程中，应注意以下事项：（1）防水材料的搅拌：防水材料应按照说明书要求进行搅拌，确保搅拌均匀。
（2）厚度的控制：防水层施工时应控制其厚度，一般要求不少于2mm。
（3）涂刷的方法：防水层施工时应采用均匀、连续、无漏涂刷的方法，确保防水层的完整性。
（4）交叉涂刷：防水层应采用交叉涂刷的方法，确保防水层的厚度均匀。
3. 防水层的养护防水层施工完毕后，应进行充分的养护。
养护时间一般不少于7天，具体时间可根据防水材料的要求进行调整。
养护期间应注意保持防水层的干燥和不受损伤。
四、验收标准1. 防水层的厚度防水层的厚度应符合设计要求，一般要求不少于2mm。
2. 防水层的完整性防水层应均匀、连续、无漏涂刷，无气泡、裂缝等缺陷。
3. 防水层的附着力防水层应与基层紧密贴合，无脱落、剥离现象。
4. 防水层的耐候性防水层应具有良好的耐候性能，能够抵抗紫外线、高温、低温等环境影响。
5. 防水层的耐化学性能防水层应具有良好的耐酸碱性和耐腐蚀性，能够抵抗污染物的侵蚀。
高铁桥面防水工程施工方案
高铁桥面防水工程施工方案1. 引言高铁桥面防水工程是在高速铁路桥梁上进行的一项重要工程。
随着高速铁路网络的不断扩张和发展，对桥梁的稳定性和耐久性要求越来越高，防水工程的施工方案必须科学合理，以确保桥梁的长期使用。
2. 工程概述高铁桥面防水工程旨在保护桥面结构，防止水分渗入，防止水分导致的腐蚀和损坏。
工程施工需要考虑以下几个方面：•施工材料的选择；•施工方法和工艺；•施工周期和进度；•质量控制措施。
3. 施工材料的选择高铁桥面防水工程的施工材料选择包括防水涂料、防水卷材和胶粘剂等。
在选择材料时应考虑以下几个因素：•材料的耐候性和耐腐蚀性；•材料的附着力和耐磨性；•材料的施工性能和环保性能；•材料的成本效益。
4. 施工方法和工艺高铁桥面防水工程的施工方法和工艺主要包括以下几个步骤：4.1. 桥面清洁在施工开始前，首先需要对桥面进行清洁，清除表面的灰尘、污垢和杂物，以保证防水材料的附着力。
4.2. 防水涂料施工选择合适的防水涂料，使用刷涂或喷涂的方法将防水涂料均匀地施工在桥面表面上，确保涂层的厚度和覆盖面积达到要求。
4.3. 防水卷材铺设铺设防水卷材时，需要将卷材按照规定的宽度进行铺设，并确保卷材的接缝处进行密封处理，以提高防水效果。
4.4. 渗透处理在防水层施工完成后，进行渗透处理，以增加防水层的质量和耐久性。
4.5. 装饰层施工在防水层施工完成后，可以根据需要进行装饰层的施工，以提高桥梁的美观性。
5. 施工周期和进度高铁桥面防水工程的施工周期和进度需要根据具体的项目情况进行合理安排。
施工周期应考虑以下几个因素：•防水材料的施工时间；•不同阶段的质量检验和验收；•天气条件对施工的影响；•施工人员和设备的供应。
在施工期间，需要制定详细的施工计划，并监控施工进度，及时解决施工中遇到的问题，以确保工程能够按时完成。
6. 质量控制措施高铁桥面防水工程的施工质量关系到桥梁的使用寿命和安全性，因此需要采取一系列的质量控制措施，包括：•施工前的材料质量检验；•施工过程中的施工质量检查；•施工后的防水层质量验收。
高速铁路桥面防水层施工工艺

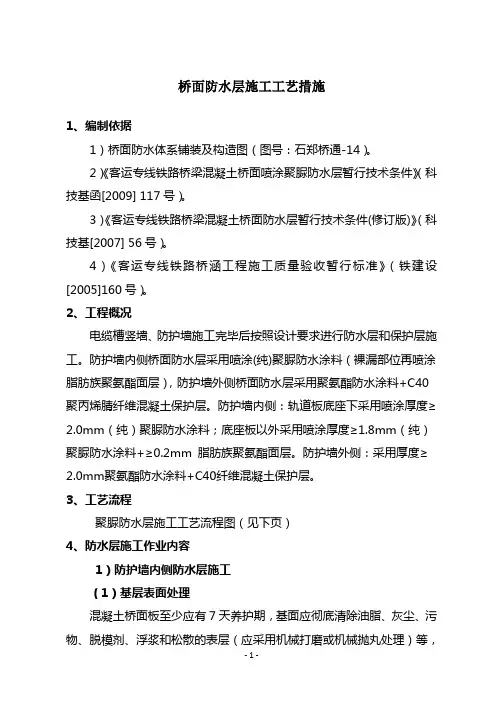

桥面防水层施工工艺措施1、编制依据1）桥面防水体系铺装及构造图（图号：石郑桥通-14）。
2）《客运专线铁路桥梁混凝土桥面喷涂聚脲防水层暂行技术条件》（科技基函[2009] 117号）。
3）《客运专线铁路桥梁混凝土桥面防水层暂行技术条件(修订版)》（科技基[2007] 56号）。
4）《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）。
2、工程概况电缆槽竖墙、防护墙施工完毕后按照设计要求进行防水层和保护层施工。
防护墙内侧桥面防水层采用喷涂(纯)聚脲防水涂料（裸漏部位再喷涂脂肪族聚氨酯面层），防护墙外侧桥面防水层采用聚氨酯防水涂料+C40聚丙烯腈纤维混凝土保护层。
防护墙内侧：轨道板底座下采用喷涂厚度≥2.0mm（纯）聚脲防水涂料；底座板以外采用喷涂厚度≥1.8mm（纯）聚脲防水涂料+≥0.2mm 脂肪族聚氨酯面层。
防护墙外侧：采用厚度≥2.0mm聚氨酯防水涂料+C40纤维混凝土保护层。
3、工艺流程聚脲防水层施工工艺流程图（见下页）4、防水层施工作业内容1）防护墙内侧防水层施工（1）基层表面处理混凝土桥面板至少应有7天养护期，基面应彻底清除油脂、灰尘、污物、脱模剂、浮浆和松散的表层（应采用机械打磨或机械抛丸处理）等，喷涂聚脲防水层施工工艺流程图确保基面洁净、干燥、平整。
预留后浇混凝土等部位进行密封处理。
防水层的基层表面（包括防护墙根部）应平整、清洁、干燥火无明水，不得有空鼓、松动、蜂窝麻面、浮渣、浮土、脱模剂和油污。
桥面基层平整度应符合设计要求，轨道底座板下3mm /4m，梁端1.45m范围内2mm /1m 。
当基层表面出现缺陷需要修补时，应采用强度不低于基层强度的腻子膏或砂浆修补。
（2）底涂施工底涂施工一般情况采用滚涂或喷涂工艺，以提高工效、保证质量、减少损耗；对表面缺陷多的部位辅以刷涂施工，使基层处理剂深入底材孔隙，容易到达拐角和空隙的部位，提高（纯）聚脲弹性防水涂料与混凝土底材的附着力。

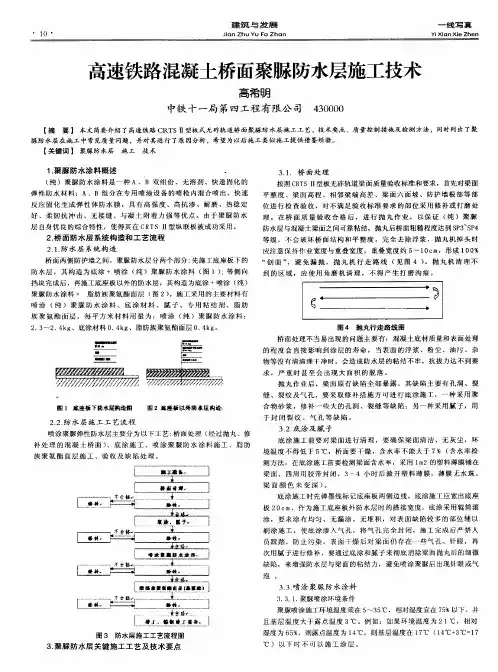

高速铁路混凝土桥面聚脲防水层施工技术
！ ｛
… … — — —
嚣 精 鼍 ■ 一一 。
…
． Ｉ＃
羊 梅 ￣ －Ｚ Ｇ ．． … 毒 Ｃ － Ｚ ．． ２ ．一～ ，
■工蠢 善
ｆ
３ ２底 涂 及 腻 子 ．
底 涂 施 工 前 要 对 梁 面 进 行 清 理 ， 要 确 保 梁 面 清 洁 、 无 灰 尘 ， 环 境 温 度 不 得 低 于 ５℃ ， 桥面 要 干 燥 ， 含 水 率 不 能 大 于 ７％ （ 水 率 检 含 测 方 法 ： 在 底 涂 施 工 前 要 检 测 梁 面 含 水 率 ， 采 用 １ ２的 塑 料 薄 膜铺 在 ｍ 梁 面 ， 四 周 用 胶 带 封 闭 ，３—４ 小 时 后 掀 开 塑 料 薄 膜 ，薄 膜 无 水 珠 、
按 照 Ｃ Ｔ Ｉ 板 无 砟 轨 道梁 面 质 量 验 收 标 准 和 要求 ，首 先 对 梁 面 Ｒ ＳＩ型 平 整 度 、梁 面 高 程 、 相 邻 梁 端 高 差 、 梁 面 六 面 坡 、 防 护 墙 根 部 等 部 位 进 行 检 查 验 收 ， 对 不 满 足 验 收 标 准 要 求 的 部 位 采 用 修 补 或 打 磨 处 理 。 在 桥 面 质 量 验 收 合 格 后 ，进 行 抛 丸 作 业 ， 以 保 证 （ ） 聚 脲 纯 防 水 层与 混 凝 土 梁 面 之 间 可靠 粘 结 ，抛 丸 后 桥 面 粗糙 程 度 达 到 Ｓ ３ Ｓ ４ Ｐ Ｐ 等 级 ， 不 会 破 坏 桥 面 结 构 和 平 整 度 ，完 全 去 除 浮 浆 ， 抛 丸 机 掉 头 时
建 筑 与发 展
‘ １ ‘ ０
Ｊ ａｎ Ｚｈｕ Ｙｕ ａ ｉ Ｆ Ｚｈａｎ
一
铁路混凝土桥面防水层技术条件TBT2965-2020
-25℃，无裂纹
11
人工气候加速老化
拉力
720h，≥150N/cm
断裂伸长率
720h，≥450%
低温弯折性
720h，-25℃，无裂纹
12
耐化学侵蚀
拉伸强度变化率
≥150N/cm
GB 12953-2003
断裂伸长率变化率
≥450%
低温弯折性
-25℃，无裂纹
用于粘贴防水卷材的聚氨酯防水涂料物理力学性能指标及实验方式
序号
项目
技术要求
试验方法
1
拉伸强度
≥MPa
GB/T19250-2003
2
拉伸强度保持率
加热处理
≥100%
碱处理
≥70%
酸处理
≥80%
3
断裂伸长率
无处理
≥450%
加热处理
≥450%
碱处理
≥450%
酸处理
≥450%
4
低温弯折性
无处理
-35℃，无裂纹
加热处理
碱处理
酸处理
5
表干时间
≤4h
6
实干时间
≤24h
7
GB/T529-2008
14
与防水卷材的剥离强度
≥0.5N/mm
GB/T2790-1995
直接用于做防水层的聚氨酯防水涂料物理力学性能指标及实验方式
序号
项目
技术要求
试验方法
1
拉伸强度
≥MPa
GB/T19250-2003
2
拉伸强度保持率
加热处理
≥100%
碱处理
≥70%
酸处理
≥80%
3
高铁桥面施工防水层技术交底
高铁桥面施工防水层技术交底一、前言随着高铁建设的不断发展，高铁桥梁的施工质量也越来越被重视。
其中，防水层技术是建设高铁桥梁前必须掌握的技术之一。
本文将就高铁桥面施工防水层技术进行交底，以使每个工作者都能够了解交底的必要性和技术要点，确保高铁桥面防水层的成功施工。
二、为什么需要防水层？高铁桥梁的建设是一个重资产高品质的工程，每一个步骤都必须精致而细致。
在高铁桥面上设置防水层，是为了防止下雨、积水或其他自然因素影响高铁桥梁的使用寿命和质量。
在高铁桥面的施工过程中，如果不合理设置防水层并且监管不严格的话，可能导致在未来短期内出现渗漏、腐蚀、龟裂和损坏等问题。
如果出现这些问题，不仅会影响高铁运输的正常和安全，同时还会给使用者带来巨大的经济损失。
三、什么是合适的防水材料？在高铁桥面的施工过程中，选择合适的防水材料非常重要。
合适的防水材料应该具备以下几个特点：1.适应动态变形；2.抗压缩、抗弯、耐化学性好；3.具有良好的附着性；4.耐老化、耐臭氧、耐紫外线；5.存储时间适中、不易被污染。
常用的防水材料有热熔防水卷材、地下连续墙液体膜材料、环氧防水涂料等。
其中，热熔防水卷材具有安全可靠、易施工、良好的抗侵蚀性和优良的性能稳定性等优点，因此在高铁工程中应用比较广泛。
四、防水层的施工方案1.桥面清洁在施工之前，首先必须将桥面表面的浮土、水泥状物质、沥青、泥浆等杂物全部清除干净，留下一个平整干净的基础表面。
2.底材处理底材处理是防水层施工中非常重要的一个工程。
首先，需要对基础的底材进行处理，然后进行涂胶处理。
在进行底材处理的时候，需要采用专门的平板或者锤子等工具，将基础表面打磨或者清洁干净。
确保表面无油、无灰、无尘、无雨等脏物，以保证防水层能够牢固地附着在基础表面上。
3.防水材料在进行防水层施工之前，需要对防水材料进行加热或者预处理。
加热后的防水材料有利于提高粘接性能，避免在低温环境下施工出现堆积现象。
预处理后的防水材料需要保持清洁、整齐、无损、透气、防潮等特点。
浅谈铁路桥梁桥面防水层施工技术
浅谈铁路桥梁桥面防水层施工技术摘要：高速铁路桥梁的设计使用年限至少为100年，且高速铁路大部分为预制的钢筋混凝土梁或现浇梁桥，这种情况下易产生钢筋锈蚀、桥面板渗水的现象，会直接影响到整个结构的使用寿命。
因此，如何才能避免梁内的预应力钢束和钢筋骨架不被渗透的雨水侵蚀，也是当前研究的重要课题。
目前，我国在高铁防水层施工经验主要是由已通车的客运线总结得到，结合有砟轨道桥梁的构造、桥梁结构的耐久性及特点和喷涂聚脲防水层的施工经验得来，该项施工技术还处于不断完善之中。
基于此，本文主要对铁路桥梁桥面防水层施工技术进行分析探讨。
关键词：铁路桥梁；桥面防水层；施工技术前言铁路桥梁桥面防水层是桥面铺装的重要组成部分，是桥梁上部梁板的重要保护层，桥面防水层的使用寿命在某种程度上对桥梁使用寿命起到重要作用。
国内高速铁路的发展对防水材料提出了更高的技术要求，在高速铁路混凝土桥面设置防水层，可有效阻隔水渗入桥面板结构内，减缓混凝土的老化及桥面板内钢筋锈蚀，从而达到提高混凝土桥梁结构耐久性的目的。
铁道部科技司于2007年4月发布了科技基函[2007]56号《客运专线桥梁混凝土桥面防水层暂行技术条件》修订稿，其中直接用于防水层的聚氨酯防水涂料要求拉伸强度≥6.0MPa，断裂延伸率≥450%，设计厚度为2mm。
采用新型高强度聚氨酯防水涂料，对铁路桥面防护墙内侧进行防水层施工，并用C40纤维混凝土对防水层施以保护。
下面阐述了防水层和保护层的施工工艺，并指出了施工过程中的注意事项。
1、工程概况太原西南环线太长特大桥左线是依据铁鉴函【2008】1536号《关于新建铁路太原至中卫（银川）线太原地区路基改桥梁变更设计的批复》而设计的。
该桥中心里程为K974+536.5，全长5663m，是与太中银线并行共墩的两座双线特大桥。
列车设计最高时速可达200km，为有砟轨道铁路。
2、防水设计与主材2.1防水设计按照设计要求，太中银铁路有砟轨道桥面电缆槽防护墙施工完毕后需进行防水层和保护层施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速铁路桥梁混凝土桥面防水层技术条件（报批稿）铁道科学研究院铁道第四勘察设计院（专业设计院）2000年12月目录1 适用范围 (1)2 引用标准 (1)3 材料 (1)4 基层 (3)5 防水层 (3)6 保护层 (4)7 检查规则 (6)8 其它 (7)前言铁路混凝土桥梁桥面防水层是提高桥梁结构耐久性的重要技术手段。
既有桥梁由于桥面防水失效造成桥面板渗水、钢筋锈蚀的事例很多，直接影响到结构的使用寿命。
本技术条件是根据京沪高速铁路对桥梁结构耐久性的要求、构造特点以及TQF-Ⅰ型防水层的使用经验，并依据该领域内的最新科研成果而制定的。
本技术条件与《铁路混凝土桥梁桥面TQF-Ⅰ型防水层技术条件》相比，主要在以下方面作了修改和补充：…修改了防水卷材宽度、长度规格；…提高了防水卷材的物理力学性能指标；…修改了防水卷材纵向搭接宽度；…增加了防水卷材单面压花及其规格要求；…增加了禁止使用黑色防水卷材、防水涂料的要求；…增加了可用于潮湿基面的聚合物水泥防水涂料，及其物理力学性能指标、包装、储存及有效期；…增加了有碴混凝土桥面道碴槽外及无碴混凝土桥面防水层的质量要求、施工方法；…增加了保护层应采用C40细石聚丙烯纤维网高性能混凝土，规定了保护层的厚度及质量要求和检验频次；…增加了C40细石聚丙烯纤维网高性能混凝土中所用材料的规定；…增加了防水层原材料检验项目和检验频次的详细要求。
本技术条件负责起草单位：铁道科学研究院、铁道专业设计院。
本技术条件主要起草人：马林、牛斌、杨梦蛟、殷宁骏、崔冬芳、邓运清、王振华、陈夏新1．适用范围本技术条件适用于京沪高速铁路桥梁有碴、无碴混凝土桥面防水层。
2．引用标准下列标准及设计规范、规程包含的条文，通过在本技术条件中引用而构成本技术条件的条文。
在本技术条件颁布时，所示版本均为有效。
所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。
TB/T2965－1999 铁路混凝土桥梁桥面TQF－Ⅰ型防水层技术条件GB12953—2003 氯化聚乙烯防水卷材JC500—92 聚氨酯防水涂料JC/T894-2001 聚合物水泥防水涂料GB/T16777-1997 建筑防水涂料试验方法GB9265-88 建筑涂料涂层耐碱性的测定JGJ52-92 普通混凝土用砂标准及检验方法JGJ53-92 普通混凝土用碎石或卵石质量标准及检验方法ASTM C-1116 纤维网加强的混凝土和喷射混凝土GB1596-1991 用于水泥和混凝土中的粉煤灰TB10210-2001 铁路混凝土与砌体工程施工规范TB10425-1994 铁路混凝土强度检验评定标准GB8076-1997 混凝土外加剂JGJ63-1989 混凝土拌合用水标准3 材料3.1 氯化聚乙烯防水卷材除本技术条件规定外，其它应符合TB/T 2965的规定。
3.1.1 规格防水卷材的厚度（不含花纹高度）规格为：1.2mm；防水卷材的宽度规格由供需双方商定，最大宽度不超过1650mm；防水卷材的长度规格由供需双方商定，最大长度不超过35m。
3.1.2 技术要求3.1.2.1 防水卷材的外观质量：表面应无气泡、疤痕、裂纹、粘结和孔洞。
3.1.2.2 防水卷材的颜色应采用除黑色外的其它颜色。
3.1.2.3 防水卷材的顶面压花成布纹状，以增强防水卷材与混凝土的粘结强度。
3.1.2.4 防水卷材压花为方格网状，纹深0.1±0.02mm，25～30块/㎝2。
3.1.2.5 防水卷材的物理力学性能应符合表1的规定。
3.1.3 卷材应用硬纸芯卷取。
卷取紧密、捆扎结实后置于用编织布等作成的包装袋中。
3.1.4 运输途中或贮存期间，卷材应平放，贮存高度以平放3个卷材高度为限，卷材产品不得与有损卷材质量或影响卷材使用性能的物质接触，并远离热源。
表1 防水卷材的物理力学性能指标3.2 聚氨酯防水涂料3.2.1 聚氨酯防水涂料的物理力学性能及其它要求应符合TB/T 2965的规定。
3.2.2 未启封产品的有效期为1年。
3.2.3 聚氨酯防水涂料的颜色应采用除黑色外的其它颜色。
3.3 聚合物水泥防水涂料3.3.1 聚合物水泥防水涂料物理力学性能应符合JC/T894-2001中Ⅰ型及表2规定。
3.3.2 涂料应储存于荫凉、干燥处，未启封产品的有效期为6个月。
3.3.3 包装3.3.3.1 采用防潮纸袋装粉剂（A组份），桶装乳液（B组份）。
3.3.3.2 产品应附有产品合格证和产品使用说明书。
4 基层有碴、无碴桥面混凝土基层表面质量应符合TB/T 2965的规定的要求。
平整度用1m长靠尺检查，空隙只允许平缓变化，且不大于5mm。
5 防水层5.1 防水层类型及构造应符合设计图纸要求。
5.2 防水层铺设前应采用高压风枪清除基层面灰尘。
5.3 有碴混凝土桥面道碴槽内5.3.1 防水卷材应在桥面铺设至挡碴墙、竖墙根部，并顺上坡方向逐幅铺设。
5.3.2 防水卷材纵向宜整幅铺设，当防水卷材进行搭接时，先行纵向搭接，再进行横向搭接，纵向搭接接头应错开。
纵向搭接宽度不得小于120mm，横向搭接宽度不得小于80mm。
5.3.3 铺设工艺及材料用量应符合TB/T 2965的规定。
5.4 有碴混凝土桥面道碴槽外及无碴混凝土桥面5.4.1 聚合物水泥防水涂料总涂膜厚度控制应大于2.0mm。
采用辊子或刷子将胶浆均匀涂刷于基层表面。
5.4.2 基层表面应潮湿，但不得有明水。
5.4.3 施工方法及要求5.4.3.1 按照A:B重量比1：1，先将液体倒入容器，然后将粉剂倒入液体中并充分搅拌至无小颗粒结块。
5.4.3.2 搅拌时不得加水，应采用机械方法搅拌。
5.4.3.3 配制好的涂料应在45分钟内用完，随配随用，使用过程中应间断性搅拌涂料，以防止沉淀。
5.4.3.4 不得使用风扇或类似工具来缩短干燥时间。
5.4.3.5 涂刷后24小时内须防止霜冻、雨淋及暴晒。
5.4.3.6 防水层完全干固后，方可作保护层。
6保护层6.1 制作混凝土保护层时，其施工用具、材料必须轻吊轻放，严禁碰伤已铺设好的防水层。
6.2 保护层应采用C40细石聚丙烯纤维网高性能混凝土。
混凝土原材料配合比、混凝土拌合和浇筑、养护应符合《京沪高速铁路高性能混凝土技术条件》的有关规定和要求。
6.3 有碴混凝土桥面道碴槽内厚度不应小于60mm，有碴混凝土桥面道碴槽外及无碴混凝土桥面不应小于40mm，流水坡度应符合设计要求。
6.4 桥面保护层纵向每隔4m作一宽约10mm、深约保护层厚度的断缝。
当保护层混凝土强度达到设计强度的50%以上时，用聚氨酯防水涂料将断缝填实、填满，不得污染保护层及梁体。
6.5 保护层表面应平整、流水畅通。
6.6 保护层强度达到设计要求时，方可通过运、架设备。
6.7C40细石聚丙烯纤维网混凝土材料6.7.1水泥：采用不低于42.5的低碱普通硅酸盐水泥。
6.7.2细骨料：中砂，粒径小于1mm。
级配应符合《普通混凝土用砂标准及检验方法》JGJ52中的规定。
6.7.3粗骨料：最大粒径10mm的碎石，其质量应符合《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53中的规定。
6.7.4聚丙烯纤维网：采用聚丙烯纤维网（FMS），质量应符合美国《纤维网加强的混凝土和喷射混凝土》ASTM C-1116的有关规定。
其主要物理力学性能见表3。
6.7.5粉煤灰：应采用Ⅰ级粉煤灰，需水量比应不大于100%，掺量由试验确定，其质量应符合GB1596中的规定。
6.7.6外加剂：混凝土外加剂应采用符合GB8076的规定或经铁道部鉴定的产品，并经检验合格后方可使用。
外加剂掺量由试验确定，严禁使用掺入氯盐类外加剂。
应采用高效减水剂，其性能应与所用水泥具有良好的适应性，30min减水率不应低于20％，碱含量不得超过10％，硫酸钠含量不应大于5％，氯离子含量不应大于0.1％。
6.7.7拌制和养护混凝土用水应符合JGJ63的要求。
凡符合饮用标准的水，即可使用。
表3 聚丙烯纤维网主要物理力学性能指标6.8每立方混凝土中聚丙烯纤维网的掺量为1.8kg。
6.9聚丙烯纤维网混凝土的施工方法6.9.1 应采用强制搅拌，将石子、砂子、水泥、水、减水剂和纤维网同时倒入搅拌机中，搅拌时间应不少于3min，应拌和均匀。
6.9.2 采用平板振捣器捣实，振捣时间为20秒左右，并无可见空洞为止。
6.9.3 混凝土接近初凝时方可进行抹面，抹刀应光滑以免带出纤维，抹面时不得过量加水，抹面次数不宜过多。
6.9.4 混凝土浇注完成后，应采取保水养护，以免失水过快。
冬季施工应加入防冻剂。
自然养护时，桥面应采用草袋或麻袋覆盖，并在其上覆盖塑料薄膜，桥面混凝土洒水次数应能保持表面充分潮湿。
当环境相对湿度小于60％时，自然养护应不少于28d；相对湿度在60％以上时，自然养护应不少于14d。
6.10 聚丙烯纤维网混凝土保护层检验项目、指标要求和检验频次见表4。
表4 聚丙烯纤维网混凝土保护层检验项目、指标要求和检验频次7检查规则7.1 有碴混凝土桥面道碴槽内防水层质量检查应按TB/T 2965规定进行。
有碴混凝土桥面道碴槽外及无碴混凝土桥面防水层质量检查按7.2条要求进行。
7.2 防水层原材料检验项目和检验频次按表5要求执行。
表5 防水层原材料检验项目和检验频次续表5 防水层原材料检验项目和检验频次8 其它8.1 四级以上强风天气不宜进行桥面防水层施工。
8.2 环境温度低于0℃时，应采取保温措施。
为改善防水涂料的稠度，可在搅拌的同时加入聚氨酯防水涂料重量的3%～8%的二甲苯或邻苯二甲酸二丁酯。
也可用间接蒸汽预热，严禁明火加热。
