臭氧消毒效果验证方案
臭氧消毒效果验证
传递窗验证方案编号：日期：2010年5月批准页1、起草人签字的含义：你的签字表示你所制订的文件符合现有设计标准并且充分反映该系统的验证任务和可交付使用的必要条件。
2、审核人签字的含义：你的签字表明你已经审核了这份文件，确认此文件能准确全面地反映该系统的验证任务和可交付使用的必要条件。
3、批准人签字的含义：你的签字表明这份文件符合我公司验证主计划的标准,符合验证指南的要求；并且文件及其所含盖的信息符合现行的GMP,同意按此方案实施验证。
录1.目的将臭氧直接打入空调机总送风，通过空调系统将臭氧送到需要灭菌的各个空间。
这样既可以达到对洁净区（室）进行灭菌的目的，同时又对送风和回风管道起到杀菌细菌的作用。
2范围通过对在一定的时间洁净室（区）内臭氧浓度的测试，验证在规定的时间内洁净区各洁净间臭氧浓度是否达到标准规定；通过微生物挑战性试验，确定在一定时间内臭氧对洁净室（区）的灭菌效果。
3.职责3.1设备部：制定验证方案；执行验证方案，根据需要提供测试数据，供有关部门审查；将数据收集到报告中，并上报批准；准备工程文件（图纸）；核对设备关键参数，提供测试数据供有关部门审查；负责设备维护保养；负责起草设备SOP文件；编制验证报告。
3.2质量保证部：•支持验证方案；•审阅验证方案的格式；•为书写方案的人员提供指南；•为方案的实施提供具体的时间；•审阅验证方案和检验必要的SOP，完成必需的和可提供的培训;•维护全部受控的法规符合文件，包括验证方案；•审查和批准验证方案和验证报告。
3.3质量检验部：•协助确定方案中检测方法;•配合验证的实施工作；•完成相关的检测工作，出据检验报告。
3.4验证小组成员：系统简介我公司生产的可移动JA-100C臭氧发生器可对接在空调机组上，将臭氧出气管直接打入总送风机箱内，通过空调系统将臭氧送到需要灭菌的各个空间。
这样既可以达到对洁净区（室）进行灭菌的目的，同时又对送风和回风管道起到杀菌细菌的作用。
03臭氧消毒方法及效果验证方案
臭氧消毒方法及效果验证方案编号：YZ/CX/FA/00802起草人：起草日期：年月日审核人：审核日期：年月日批准人：批准日期：年月日颁发部门：验证小组分发部门：设备工程部、生产部、质量保证部、固体制剂车间、液体制剂车目录1．概述……………………………………………………………………. 2．验证对象……………………………………………………………….. 3．验证项目……………………………………………………………….. 4．验证目的……………………………………………………………….. 5．组织实施………………………………………………………………5.1 验证日期………………………………………………………...……5.2 验证小组成员………………………………………………………...5.3 所用仪器和设备……………………………………………………...5.4 实施步骤及方法……………………………………………………...6. 臭氧的消毒原理………………………………………………………7. 消毒效果的验证………………………………………………………8．验证总结…………………………………………………………….. 9．验证周期的确定……………………………………………………1. 概述：医药工业洁净室不仅要控制空气中一般的悬浮粒子，还要控制活微生物数，用以确保药品生产过程中不受污染，从而保证药品质量，使药品安全有效，因此，对医药生产的环境在要进行严格的灭菌、消毒。
医药工业获得洁净空气（限制菌含量）的方法大致可以分为两大类：a.灭菌：利用加热（干热、湿热）、化学试剂（甲醛、环氧乙烷）、臭氧、射线（紫外线照射）等方法，使空气中细菌的蛋白质变性以灭菌。
b.除菌：利用过滤介质或静电除尘法将空气中尘埃、杂菌予以捕集截留。
微生物最大允许值2. 验证对象：臭氧消毒系统。
3. 验证项目：臭氧消毒方法及效果。
4. 验证目的：通过对以上项目的验证，确认在按该消毒方法的条件下，所产生的清洁、消毒效果符合GMP的要求。
洁净区臭氧消毒效果验证方案及流程
洁净区臭氧消毒效果验证方案及流程一、洁净区臭氧消毒效果验证方案的重要性。
1.1 洁净区的特殊性。
洁净区啊，那可是个要求特别高的地方，就像一个娇贵的小宝贝，容不得一点脏东西。
它在很多行业里都起着关键作用，像制药啊、食品加工啊这些。
这里面生产的东西，都是要进到咱老百姓身体里的，所以必须得保证干净卫生。
1.2 臭氧消毒的优势与风险。
臭氧消毒呢，有它的好处。
它杀菌能力强，就像一个勇猛的小战士，能把很多细菌啊、病毒啊之类的坏家伙都消灭掉。
而且它消毒完了之后不会留下什么残渣之类的，多干净利落。
但是呢，这臭氧也不是十全十美的，要是浓度控制不好啊，可能会对设备、对人有影响，就像一把双刃剑，用好了行，用不好就麻烦了。
所以得验证它的消毒效果，心里才踏实。
二、验证方案的制定。
2.1 确定验证指标。
这验证指标得好好定。
首先呢，杀菌率肯定是个重要的指标，这就好比是一场战斗，看臭氧这个战士到底能消灭多少敌人。
还有啊，对洁净区内环境的影响，像空气的质量啊，有没有异味之类的，总不能把细菌杀了，结果弄出一股怪味来，那可不行。
2.2 选择验证方法。
验证方法的选择也不简单。
可以采用生物指示剂法，就像给臭氧找个小目标，看看它能不能把这个带有细菌的小目标给干掉。
还可以检测环境中的微生物数量，在消毒前和消毒后都测一测，对比一下，就知道臭氧消毒有没有效果了。
2.3 设定验证周期。
这个验证周期也得考虑好。
不能太长，太长了要是消毒效果不好，那得耽误多少事儿啊。
也不能太短，太短了可能还没看出真实的效果来呢。
得根据洁净区的使用频率啊、生产的产品类型这些因素来确定，就像量体裁衣一样，合适才好。
三、验证流程。
3.1 准备工作。
在开始验证之前，那得做好准备工作。
要把洁净区打扫干净，不能有太多的杂物，就像整理战场一样，这样才能让臭氧充分发挥作用。
还要准备好各种检测设备，这些设备得校准好了，要是设备不准，那测出来的数据就不靠谱了，就像瞎猫抓老鼠，全靠运气可不行。
臭氧消毒验证
臭氧消毒效果验证一、验证计划表三、验证方案1、验证方案的审批：2、验证目的验证洁净区空气消毒设施及方法的可操作性和可靠性，确定空气消毒(臭氧消毒）效果能达到相应洁净级别的微生物限度要求，使洁净区环境能达到生产工艺及GMP要求。
3、概述3.1臭氧（O3）是氧的同素异形体，由三个氧原子组成，由于臭氧分子结构极不稳定，在常温常压下能分解成氧分子和氧原子。
后者破坏细胞膜，氧化细胞内部氧化葡萄糖所需的酶，从而杀死细胞，多余的氧原子自行重新组合成氧分子，无有毒残留物,主要用在对洁净区各个房间进行空气消毒灭菌。
3.2臭氧平常消毒时间为30分钟，大消毒时间为60分钟，消毒时启动臭氧发生器，利用HVAC系统的循环风作为臭氧的载体，即将臭氧发生器生产的臭氧由HVAC系统中的净化风机产生的压力风源，扩散至整个待消毒洁净区域，并使空气中的臭氧达到10ppm（19.63mg/m3）的消毒浓度且均匀，为保证洁净度，规定洁净区每周消毒一次。
4、验证范围本次是对洁净区进行臭氧消毒效果的验证，进行臭氧消毒的安装确认、运行确认、性能确认。
5、实施验证人员及职责6、验证相关文件及资料7、验证内容7.1安装确认（IQ）7.1.1文件资料7.1.2消毒设备设施的安装情况7.1.3公用工程安装7.2运行确认（OQ ）运行确认内容、合格标准、确认方法表：7.3性能确认（PQ ）：完成运行确认并合格的条件下进行性能确认。
7.3.1 臭氧消毒步骤：7.3.1.1消毒前按照公司相关清洁操作规程清洁房间建筑物表面和设备表面，并进行环境温度和湿度检测。
7.3.1.2根据消毒要求，设置发生器工作时间消毒 60分钟（大消毒）。
开机前应保持洁净室相应密闭，预防臭氧泄漏，以确保臭氧在空间分布均匀和作用效率。
7.3.1.3在净化空调风机正常运转的状态，接通发生器电源，关闭新风口。
7.3.1.4将臭氧定时开关旋至设置时间臭氧机即启动。
7.3.1.5 待消毒时间到后开关自动回到关的状态，臭氧机停止工作。
臭氧消毒效果验证与方案
臭氧消毒效果验证与方案目的：本文旨在对XXXXXX大容量注射剂车间洁净区臭氧消毒效果进行再验证，以确认其卫生程度符合工艺要求。
范围：大容量注射剂车间洁净区臭氧消毒效果。
责任：验证领导小组、验证项目小组。
方案：本次验证分为两项：1、使用臭氧测试试管测定臭氧浓度；2、通过微生物挑战试验证明设定条件下臭氧消毒对微生物的杀灭效果。
验证依据：药品生产质量管理规范（2010年修订）、药品生产验证指南（2003年版）、中国药典2010年版。
验证小组人员及职责：组长：生产管理部部长、工程部部长、生产部长助理、工艺员组员：车间主管、QA主管、QA、QC、操作工风险评估：采用FMEA(失效模式与影响分析)工具，对大容量注射剂车间洁净区臭氧消毒效果验证涉及的工艺设备及管道、物料、控制系统、关键设施、环境控制和人员操作等环节进行风险评估，并针对风险的级别采取相应措施。
责任：审定验证方案及报告、指导验证实施、培训验证小组成员。
影响大容量注射剂车间洁净区臭氧消毒验证效果的工艺参数风险评估表如下：编号要素子要素可能的风险点风险可能导致结果风险分析分数风险水平风险控制活动S 空调系统未能在最难清洁位置取样取样失败 3 中设计合理的臭氧消毒流程，特别注意空调系统阀门的控制P 臭氧浓度浓度设置较低，或无根据控制不当，消毒失败 4 高根据卫生部《臭氧消毒技术规范》设定合理的浓度D 指示剂检验人员不会使用指示剂合格标准的确定不合理 4 中检验人员接受指示剂使用培训臭氧发生器发生速度达不到洁净区消毒需求量设备臭氧发生器时间设置不合理臭氧发生器运行中出现故障 1 2 3 中配置可靠的臭氧发生器设备，进行定期维护保养操作人员人员未按操作规程进行操作操作人员不能正确使用臭氧发生器 2 2 中对操作人员进行培训和考核，确保其能正确使用臭氧发生器人员未全部离场消毒时臭氧浓度高，导致人员中毒消毒时臭氧泄露，达不到消毒效果，且泄露至一般区，导致人员不适 3 3 3 首先进行消毒前确认，确保所有人员已经离场，然后进行臭氧消毒环境洁净区各功能房间及对环境洁净区密闭一般区的门，未能及时关闭臭氧浓度无法保证，不能达到消毒效果达不到消毒要求 3 2 中消毒前确认所有洁净区房间对一般区的门均已关闭，确保臭氧浓度能够达到消毒要求质量风险评估表：编号要素子要素可能的风险点风险可能导致结果风险分析分数风险水平风险控制活动空调系统浓度未能在最难清洁位置取样取样失败 5 高设计合理的臭氧消毒流程，特别注意空调系统阀门的控制臭氧浓度浓度设置较低，或无根据检验结果不认可 4 中根据卫生部《臭氧消毒技术规范》设定合理的浓度指示剂检验人员不会使用指示剂合格标准的确定不合理3 中检验人员接受指示剂使用培训试验微生物挑战试验取样设计不合理，人员直接进行取样高浓度臭氧对取样人员身体造成伤害 4 中设计合理的取样方案，确保取样安全臭氧发生器臭氧来不及发挥消毒效果即被排风排掉 4 高对臭氧发生器进行定期维护保养，确保其正常工作消毒前确认，所消毒区域无人员滞留，确认合格，方可进行臭氧消毒取样失败，或数据与实际不符 3 3 中消毒前确认所有人员已经离场，确保数据准确参考权威部门颁布的合格标准，设计试验方案浓度设定达不到消毒要求 2 中参考权威部门颁布的合格标准，设计合理的试验方案注：对于明显有问题的段落已经被删除。

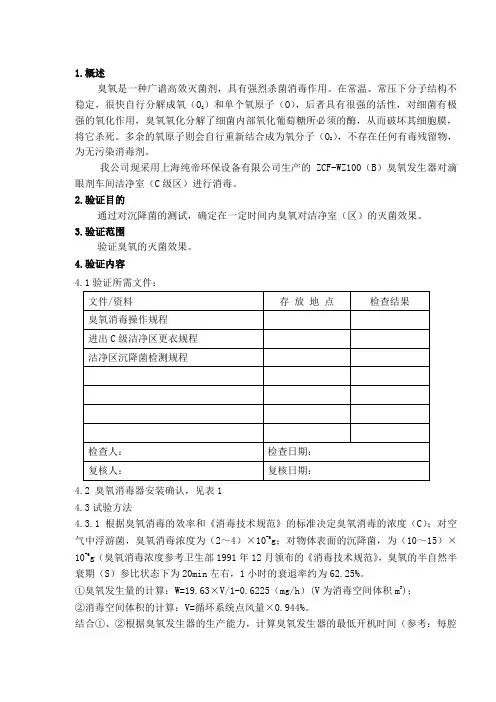

臭氧消毒效果验证方案
1.概述臭氧是一种广谱高效灭菌剂，具有强烈杀菌消毒作用。
在常温、常压下分子结构不）和单个氧原子（O），后者具有很强的活性，对细菌有极稳定，很快自行分解成氧（O2强的氧化作用，臭氧氧化分解了细菌内部氧化葡萄糖所必须的酶，从而破坏其细胞膜，），不存在任何有毒残留物，将它杀死。
多余的氧原子则会自行重新结合成为氧分子（O2为无污染消毒剂。
我公司现采用上海纯帝环保设备有限公司生产的ZCF-WZ100（B）臭氧发生器对滴眼剂车间洁净室（C级区）进行消毒。
2.验证目的通过对沉降菌的测试，确定在一定时间内臭氧对洁净室（区）的灭菌效果。
3.验证范围验证臭氧的灭菌效果。
4.验证内容4.1验证所需文件：4.2 臭氧消毒器安装确认，见表14.3试验方法4.3.1 根据臭氧消毒的效率和《消毒技术规范》的标准决定臭氧消毒的浓度（C）；对空气中浮游菌，臭氧消毒浓度为（2～4）×10-6g；对物体表面的沉降菌，为（10～15）×10-6g（臭氧消毒浓度参考卫生部1991年12月领布的《消毒技术规范》，臭氧的半自然半衰期（S）参比状态下为20min左右，1小时的衰退率约为62.25%。
①臭氧发生量的计算：W=19.63×V/1-0.6225（mg/h）(V为消毒空间体积m3)；②消毒空间体积的计算：V=循环系统点风量×0.944%。
结合①、②根据臭氧发生器的生产能力，计算臭氧发生器的最低开机时间（参考：每腔气灭菌，一般可开机1～1.5h；每周以臭氧代替化学试剂熏蒸对物体表面、墙壁、地面及设备灭菌，一般可开机2～2.5h）。
4.3.2 开启净化空调机组和臭氧发生器60分钟后，分别在百级层流罩、万级、十万级洁净间远离送风口处，摆放培养皿，在每个培养皿中放入枯草杆菌（TESPER-G）试纸，每张试纸上枯草杆菌数量为1×106个，每个培养皿中放2张试纸，1张做无菌试验，一张做含菌数试验。
臭氧消毒系统验证方案
臭氧消毒系统验证方案一、背景和目的臭氧消毒系统被广泛应用于医疗、食品、水处理等领域，可以有效杀灭细菌、病毒和其他有害微生物，确保环境的清洁和安全。
为了保证臭氧消毒系统的有效性和稳定性，制定并严格执行验证方案是必要的。
本文档旨在提供一套全面的臭氧消毒系统验证方案，确保该系统的可靠性和合规性。
通过验证方案的执行，可以有效评估系统的性能，确保消毒效果达到设计要求，并满足相关法规和标准的要求。
二、验证方案的制定步骤1. 确定验证目标根据臭氧消毒系统所应用的领域和要求，明确验证方案的目标。
例如，可以包括系统的消毒能力、臭氧浓度的稳定性、系统的操作可靠性等。
2. 设计验证计划根据验证目标，制定详细的验证计划。
包括验证的时间表、验证的方法和步骤、验证的样本数量和频率等。
确保验证计划的全面性和可操作性。
3. 准备验证样本根据验证计划，准备相应的验证样本。
验证样本可以包括医疗设备、食品、水样等。
确保样本的选取和准备符合验证目标和相关标准的要求。
4. 进行验证实验根据验证计划和准备的样本，进行验证实验。
记录实验过程中的数据和结果，确保实验的可追溯性和准确性。
5. 数据分析和结果评估对实验数据进行分析和评估，判断臭氧消毒系统的性能是否符合验证目标和相关标准的要求。
针对实验结果中的异常情况进行原因分析和处理。
6. 编写验证报告根据实验数据和结果评估，编写验证报告。
报告应包括验证目标、验证方法、实验步骤、数据分析和结果评估、结论和建议等内容。
确保报告的准确性和完整性。
7. 审核和验证报告对编写的验证报告进行审核和验证，确保报告的准确性和合规性。
针对报告中的建议和结论，制定相应的改进措施和计划。
8. 实施验证改进计划根据验证报告中的建议和结论，制定验证改进计划。
包括针对性能不达标的问题进行改进措施的制定和实施，确保系统的持续可靠性和合规性。
三、验证方案的执行要点和注意事项1. 验证方案的执行应严格按照计划进行，确保验证过程的准确性和可追溯性。
臭氧验证方案
臭氧验证方案
臭氧消毒效果验证的方法可以根据不同的应用场景和需求进行
选择。
以下是一些常见的臭氧消毒效果验证方案:
1. 空间消毒效果验证：可以考虑使用臭氧浓度测量仪、空气细
菌培养器等工具，测量消毒前后空气中细菌、真菌、病毒等微生物的数量，以及臭氧在空气中的浓度变化，来验证臭氧的空间消毒效果。
2. 水质消毒效果验证：可以使用臭氧检测仪、水质采样器等设备，采集消毒前后的水质样本，通过检测水中的细菌、病毒、藻类等微生物的数量和种类，以及臭氧在水中的浓度变化，来验证臭氧的水质消毒效果。
3. 物体表面消毒效果验证：可以使用臭氧浓度测量仪、细菌培
养器等工具，测量消毒前后物体表面细菌、真菌、病毒等微生物的数量，以及臭氧在物体表面的释放量，来验证臭氧的物体表面消毒效果。
4. 人体接触消毒效果验证：可以根据卫生部的规定，使用臭氧
浓度测量仪、人体接触消毒器等设备，测量消毒前后人体接触表面细菌、真菌、病毒等微生物的数量，以及臭氧在人体接触表面的释放量，来验证臭氧的人接触消毒效果。
在实际应用中，应根据实际情况和需求，选择适合的臭氧消毒效果验证方案，并通过实验数据来验证臭氧的消毒效果和安全性。
同时，要注意臭氧的浓度和使用时间，避免对人体和环境造成不必要的危害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
臭氧消毒效果验证方案R e t r o s p e c t i v e P r o s p e c t i v e R e-q u a l i f i c a t i o n下面的签名表示批准本文件及其附件，且表明已经为执行作好了准备。
在批准后，任何对本文件的目的或验收标准而进行的改变或修正都必须起到改善的作用，并在执行以前就必须取得批准。
目录一、概述 (2)二、验证目的 (3)三、验证范围 (4)四、验证日期 (4)五、验证小组成员及职责 (4)六、验证参考文件 (5)七、验证用仪器设备及试剂 (6)八、验证内容 (6)九、异常情况及偏差处理 (11)十、验证结果评定及结论 (11)十一、拟定再验证周期 (12)十二、附件 (12)附件1 (13)附件2 (14)附件3 (16)附件4 (28)附件5 (40)附件6 (52)一、概述1 臭氧（O）是一种广谱高效灭菌剂，具有强烈杀菌消毒作用。
在常温、常压下分3）和单个氧原子（O），后者具有很强的活性，对子结构不稳定，很快自行分解成氧（O2细菌有极强的氧化作用，臭氧氧化分解了细菌内部氧化葡萄糖所必须的酶，从而破坏其），不存在任何有毒细胞膜，将它杀死。
多余的氧原子则会自行重新结合成为氧分子（O2残留物，为无污染消毒剂。
本臭氧消毒系统的主要用途是取代紫外线灯对各类空间场所进行杀菌消毒、空气净化和对某些物品进行消毒处理。
2 臭氧发生器为我公司洁净区消毒系统，为生产、检验、取样洁净区进行消毒。
臭氧消毒是利用HVAC系统的循环风作为臭氧的载体，即将臭氧发生器生产的臭氧由HVAC 系统中的净化风机产生的压力风源，扩散至整个洁净区域，并使空气中的臭氧浓度均匀，即可达到灭菌的目的。
消毒时，打开臭氧发生器，臭氧灭菌浓度在开机1小时后，达到10ppm以上。
3 设备基本情况二、验证目的为确认臭氧发生器能够正常运行，设备各项性能指标符合设计要求，通过对在一定的时间洁净室（区）内臭氧浓度的测试，验证在预定的消毒程序时间内洁净区各洁净间臭氧浓度是否达到标准规定；通过微生物挑战性试验，确定在预定的消毒程序时间内臭氧对洁净室（区）的消毒效果及消毒周期。
三、验证范围对臭氧发生器进行预确认、安装确认、运行确认及性能确认。
四、验证日期验证小组于年月日至年月日对臭氧消毒系统消毒效果的验证。
五、验证小组成员及职责2.职责2.1 验证领导小组2.1.1 负责确认方案的审批。
2.1.2 负责确认的协调工作，以保证本确认方案规定项目的顺利实施。
2.1.3 负责确认数据及结果的审核。
2.1.4 负责确认报告的审批。
2.2 设备部2.2.1负责设备的安装、调试，并做好相应的记录。
2.2.2 负责建立设备档案2.3 质量部2.3.1 各种理化检验、微生物检验的准备、取样及测试工作。
2.3.2 负责根据检验结果出具检验报告单。
2.3.3 负责仪器、仪表的校正。
2.3.4负责确认工作的现场监督，确认方案及确认报告的审核。
2.4工程部2.4.1组织起草确认方案，实施确认，结果汇总及评价。
2.4.2 组织起草确认报告，对整个项目确认负责。
2.5 空调制水2.5.1负责保证验证期间洁净室供风条件。
2.5.2 操作人员严格按照洁净室供风条件进行操作。
2.5.3负责起草臭氧系统操作、清洁、维护保养的标准操作程序。
2. 6 车间2. 6. 1 做好洁净室清理工作。
2.6.2 配合做好验证工作。
2.7 生产部2.7.1组织安排验证实施。
2.7.2做好验证协调工作。
六、验证参考文件七、验证用仪器设备及试剂八、验证内容1.预确认1.1 臭氧发生器的选择1.1.1臭氧消毒的浓度（C）：按臭氧消毒的效率和卫生部1991年12月颁布的《消毒技术规范》的标准，对空气中浮游菌，臭氧灭菌的浓度为（2～4）×10-6；对物体表面的沉降菌，臭氧灭菌的浓度为（10～15）×10-6。
1.1.2 臭氧的自然半衰期（S）：参比状态下为20min左右；1h衰退率约为62.25%；设计、运用臭氧消毒60min达到相对浓度后，继续维持一段时间（1～1.5小时），即可达到机器、设备和建筑物表面沉降菌的杀灭目的。
1.1.3 消毒空间体积（V）：以选择合适的臭氧发生器为前提，设洁净区体积为V1，HVAC系统风管容积为V2，为保持洁净区正压所补充的新风的臭氧消耗量为V3。
V3的确定根据消毒实践，归纳出较可靠的经验公式：V3=HVAC系统循环总风量（m3/h）×25%（假定新风补充量为25%）×10%（保持洁净区正压所补充的新风量）×33.75%（计算应用臭氧半衰率的预算值）即：V3≈循环系统总风量×0.944%，则消毒空间体积为：V=V1+V2+V31.1.4 按上述要求，空气中的臭氧浓度（C ）应达到10×10-6，折算为19.63mg/m 3；臭氧发生器工作1h 后，臭氧自然衰退率（S ）为62.25%；则选择臭氧发生器的臭氧发生量W （mg/h ）：SCV W -=11.1.5 我公司现有**台空调机组，分别为某某机组，同时描述其送风量、净化面积、车间区域名称、车间区域高度及洁净标准。
1.1.6 使用时，描述各个臭氧发生器对应的区域房间。
备注：臭氧消毒时不同时进行。
1.1.7 描述臭氧发生器是外置式或内置式进行简单描述。
1.1.8 按洁净室体积及空调系统风管体积等计算所需臭氧量：洁净室体积为V1；HVAC系统风管体积为V2，V3为保持洁净室正压所补充的新风的臭氧量。
消毒空间体积为：V=V1+V2+V3；式中V3=HVAC 系统循环总风量（m 3/h ）×25%(新风补充量) ×10%(保持洁净区正压需补充的新风量) ×37.75%(计算应用臭氧半衰期的预算值)≈循环系统总风量×0.944%。
1.1.9 空气中的臭氧浓度（C ）应达到10×10-6，折算为19.63mg/m ³.臭氧发生器工作1h后，臭氧自然衰退率（S ）为62.25%；则选择臭氧发生器的臭氧发生量W （mg/h ）： AHU-3d ：V1=137.22m 2×2.6m=356.77m ³；V2=107.5m ³；V3=35640m 3×0.944%=336.44m ³ V=V1+V2+V3=356.77m ³+107.5m ³+336.44m ³=800.71m ³ W=41.64g/hAHU-3b: V1=299.55m 2×2.6m=778.83m ³；V2=147.5m ³；V3=30170m 3×0.944%=284.8m ³ V=V1+V2+V3=778.83m ³+147.5m ³+284.8m ³=1211.13m ³ W=62.98g/hAHU-3a: V1=130.68m 2×2.6m=339.77m ³；V2=57.5m ³；V3=7268m 3×0.944%=68.61m ³ V=V1+V2+V3=339.77m ³+57.5m ³+68.61m ³=465.88m ³ W=24.23g/hAHU-3c: V1=140.15m 2×2.6m=364.39m ³；V2=143.5m ³；V3=20988m 3×0.944%=198.13m ³ V=V1+V2+V3=364.39m ³+143.5m ³+198.13m ³=706.02m ³ W=36.71g/hAHU-2c: V1=97.57m 2×2.6m=253.68m ³；V2=123.5m ³；V3=23560m 3×0.944%=222.41m ³V=V1+V2+V3=253.68m³+123.5m³+222.41m³=599.59m³W=31.12g/hAHU-2b: V1=193.05m2×2.6m=501.93m³；V2=153.5m³；V3=28287m3×0.944%=267.03m³ V=V1+V2+V3=501.93m³+153.5m³+267.03m³=922.46m³W=47.97g/hAHU-2a: V1=91.18m2×2.6m=237.07m³；V2=62.7m³；V3=5177m3×0.944%=48.87m³V=V1+V2+V3=237.07m³+62.7m³+48.87m³=348.64m³W=18.13g/hAHU-2: V1=13.51m2×2.6m=35.13m³；V2=22.7m³；V3=1824m3×0.944%=17.22m³V=V1+V2+V3=35.13m³+22.7m³+17.22m³=75.05m³W=3.9g/hAHU-1: V1=38.48m2×2.6m=100.05m³；V2=32.7m³；V3=4864m3×0.944%=45.92m³V=V1+V2+V3=100.05m³+32.7m³+45.92m³=178.67m³W=9.29g/hTAC0608BCH/THA50C: V1=13.75m2×2.6m=35.75m³；V2=12.7m³；V3=2000m3×0.944%=18.88m³V=V1+V2+V3=13.75m³+35.75m³+12.7m³=62.2m³W=3.23g/h1.1.10 以上计算结果表明，我公司选用的臭氧发生器能够满足空调机组控制的净化面积所需的臭氧最大量。
2.安装确认2.1 目的：评价臭氧发生器的安装是否符合设计规范及工艺要求。
2.2 方法：检查资料文件、电气部分、辅助设施配套情况、机器安装情况、机器安装区域等。
2.3 标准：2.3.1附件1. 文件资料确认记录2.3.2 电气部分：电源控制系统和臭氧发生器一体式装置；电源220V/50HZ，连接方式正确，触点牢固，有良好接地。
