8920注水设计(动压注水)

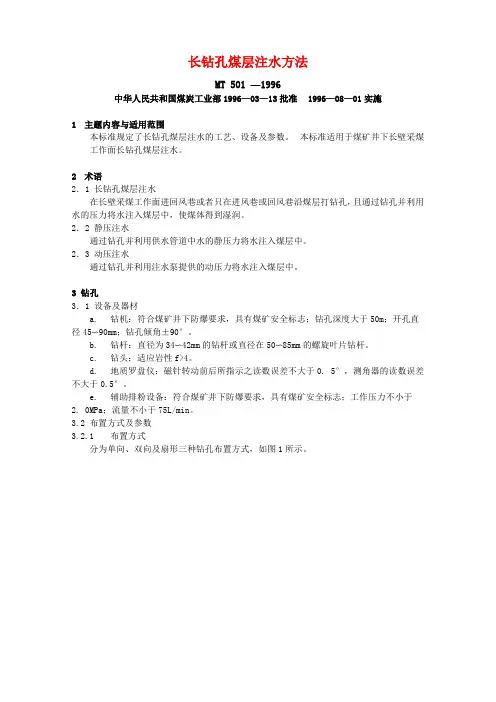

MT501996长钻孔煤层注水方法
长钻孔煤层注水方法MT 501 —1996中华人民共和国煤炭工业部1996—03—13批准1996—08—01实施1主题内容与适用范围本标准规定了长钻孔煤层注水的工艺、设备及参数。
本标准适用于煤矿井下长壁采煤工作面长钻孔煤层注水。
2术语2．1 长钻孔煤层注水在长壁采煤工作面进回风巷或者只在进风巷或回风巷沿煤层打钻孔，且通过钻孔并利用水的压力将水注入煤层中，使煤体得到湿润。
2．2 静压注水通过钻孔并利用供水管道中水的静压力将水注入煤层中。
2．3 动压注水通过钻孔并利用注水泵提供的动压力将水注入煤层中。
3 钻孔3．1 设备及器材a.钻机：符合煤矿井下防爆要求，具有煤矿安全标志；钻孔深度大于50m；开孔直径45〜90mm；钻孔倾角±90°。
b.钻杆：直径为34〜42mm的钻杆或直径在50〜85mm的螺旋叶片钻杆。
c.钻头：适应岩性f>4。
d.地质罗盘仪：磁针转动前后所指示之读数误差不大于0. 5°，测角器的读数误差不大于0.5°。
e.辅助排粉设备：符合煤矿井下防爆要求，具有煤矿安全标志；工作压力不小于2. 0MPa；流量不小于75L/min。
3.2 布置方式及参数3.2.1布置方式分为单向、双向及扇形三种钻孔布置方式，如图1所示。
3．2．2 参数 3．2．2．1 钻孔间距应为10〜25m 。
当采用扇形钻孔布置方式时，上部孔与下部孔间距应为1〜3m 。
3．2．2．2 钻孔倾角a ． 单向及双向钻孔倾角按式(1)确定：a = arcsin l- .......................................................... ⑴g式中：a ——钻孔倾角，(° )；h —-钻孔位置进回风巷对应点的高差，m ； lg ——钻孔位置对应工作面长度，m 。
扇形钻孔倾角下部孔按式(1)确定，上部孔按式(2)确定；b ． 图1 钻孔布置方式1—钻孔；2—进风巷；3—回风巷；4—下部孔；5—上部孔2( M—2) a = a ±arctg(2)g式中：m——扇形钻孔上部孔倾角，(° )M—-煤层厚度，m；土——上向孔取“ +”，下向孔取“-”。
注水工艺
注水工艺、参数及设备1、注水方式选择设计采用长孔下向钻孔动压注水方式。
2、注水参数的确定1、钻孔直径孔径大小与煤的硬度、要求的注水量，封孔技术和钻具条件有关。
煤硬，要求较大注水流量，封孔技术好，孔径可取较大，反之，宜取较小的钻孔直径。
设计采用MAZ-200型钻机打孔，孔径取50mm。
2、钻孔的长度：L=L工－M式中：L——钻孔长度，m；L工——工作面长度，11煤120m；M——与煤层透水性和钻孔方向有关的系数，根据该矿煤层透水性，M取20m。
则孔长L10+11=100m。
3、钻孔间距根据本地区煤层特点和钻孔注水实践经验，设计钻孔间距为20m。
4、钻孔角度钻孔角度与煤层倾角保持一致，考虑到钻杆的下沉，开口位置可从回风顺槽顶部往下1/4巷道高度处开口。
煤层有夹石时，应使钻孔穿透夹石，以使各自燃煤层均被湿润。
5、封孔深度对封孔深度的影响因素有：注水压力、煤层、裂隙发育程度，沿巷道边缘煤体破坏带宽度、煤的硬度。
对封孔深度有如下要求：①、不从孔口及其附近煤壁返水、泄水、渗水；②、在湿润半径未达到设计要求前不发生泄水、渗水现象；③、操作方便，工艺简单。
封孔深度一般为2.5--10m，本设计取5m，在生产中可根据经验，随时调整封孔深度。
6、封孔方式设计采用灌注水泥砂浆封孔，具体操作方法为：封孔段直径一般为75-100mm，先将注水管(略长于封孔段长度)插入孔内，并将封孔段底部用木楔或棉纱堵住，然后将1：3的水泥砂浆灌入钻孔，待砂浆凝固后，便可进行注水。
7、注水系统及注水参数⑴、注水系统矿井设有静压洒水管网，注水系统采用动压注水。
⑵、注水压力煤层注水压力主要取决于煤的透水性，与此相关的煤层的埋藏深度，支承压力状态，煤的裂隙发育程度，煤的硬度和碳化程度等，对注水压力大小也有一定影响。
设计采用动压注水。
⑶、注水量计算单个钻孔注水量：Q＝B·L·M·γ·(W1-W2)·K式中：Q——一个钻孔注水量，m3；B——孔间距，20m；L——工作面长度，L10=120m，L11=120m；M——煤层厚度，M 10=4.06 m ，M 11=1.93 mγ——煤的容重，10号煤层为1.35t/m3，11号煤层为1.37t/m3；W1——注水后要求达到的水分，取4％；W 2——煤层原有水分，10号煤层为1.13％，11号煤层为1.21％K ——考虑围岩吸收水分、水的漏失和注水不均匀系数，取1.5。

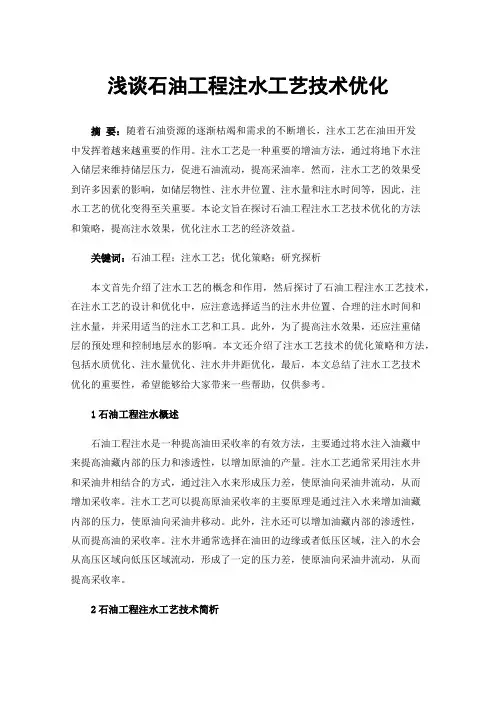

浅谈石油工程注水工艺技术优化
