无损检测射线检测操作指导书样表及填写说明

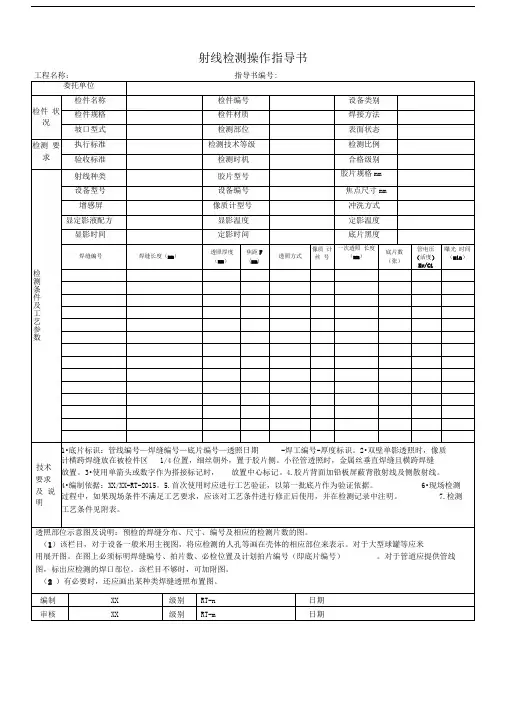

射线检测操作指导书样表及填写说明
射线检测操作指导书射线检测操作指导书填写说明――“指导书编号”一般为流水顺序号，可根据单位管理体系要求来填写。
――“工程名称”按委托单填写。
――“委托单位”是指与我公司签订无损检测合同的单位或其授权的单位，负责办理委托事宜：――“检件名称”按委托单填写，其中管道填写管道编号和介质；设备填写设备位号和设备名称；――“检件编号”按委托单编写，其中管道填写管道编号或预制管段编号、设备填写设备位号，炉管填写炉位号与炉管区段号；――“设备类别”按委托单编写，根据不同的验收规范，管道可填写GC1、GC2或者SHA、SHB等、设备填写I、U、M;――“检件规格”按委托单填写，其中设各应填写设备内径X壁厚；管道应填写管子外径X壁厚；同一管道编号中所检验的不同规格均应逐一填写；――“检件材质”按委托单填写，其中同一台设备或同一管道编号中所检验的不同材质应逐一填写：――“执行标准”、“合格级别”、“检测比例”等按委托单要求填写；――“检测技术等级”按委托单要求填写，如无特殊要求，填写AB级；――“检验时机”分别填写焊后（检件材质若为有延迟裂纹倾向的，检测时机应为焊后24小时）、打磨后、热处理后、坡口准备、轧制、锻造，铸造，清根后、堆焊前、压力试验前、后等；――“表面状态”系指喷砂、打磨、机加工、轧制、漆面等；――“射线种类”根据选用的设备类型填写X射线或丫射线；――“设备型号”填写x射线探伤机或丫射线主机型号，如250EG—S2或Se-75;――“设备编号”填写公司内部对于所使用x射线探伤机或丫射线的唯一编号；――“焦点尺寸”按设备标牌上或说明书标示的尺寸填写；――“焦距”为射线源中心到胶片的距离，根据技术和标准的规定，综合照相质量、工作效率、使用方便性等因素，做出最佳选择；--- “增感屏”应填写屏的材质、前后屏厚度（单位mm），如“前后PbO.T;――“胶片牌号”应填写检验检件时使用的胶片型号，如“ AGFA-D7、AGFA-D4 ”，具体应根据所选用的射线源种类和检件材质选择。
射线检测作业指导书
射线检测作业指导书
姓名：身份证号码：报考级别：
报考门类：
一、前言
1.适用范围：
2.检测标准
二、检测人员资质要求
三、工件参数与检测要求
1.工件参数
2.检测要求
四、检测设备、器材准备
1.仪器
2.增感屏
3.胶片
4.像质计
5.胶片处理药剂及方法
五、工件参数与检测要求
1. 检测方法：选择标准所规定的检测方法，阐明射线源、工件和胶片的相对布置，可用图示
2.工艺参数确定：根据标准和曝光曲线确定焦距、曝光量等参数
3.检测程序：安全区域的划定、工件的编号及标志的放置、工件划线、透照布置、透照、暗室处理等
五、检测结果的评定
1.评片室要求
2.观灯片要求
3.底片质量要求：黑度要求、象质指数显示要求、底片标志要求、无伪缺陷
4.缺陷定性和定级
六、记录与报告
编制：审核：批准：
日期：日期：日期：。
NBT射线检测操作指导书完整版

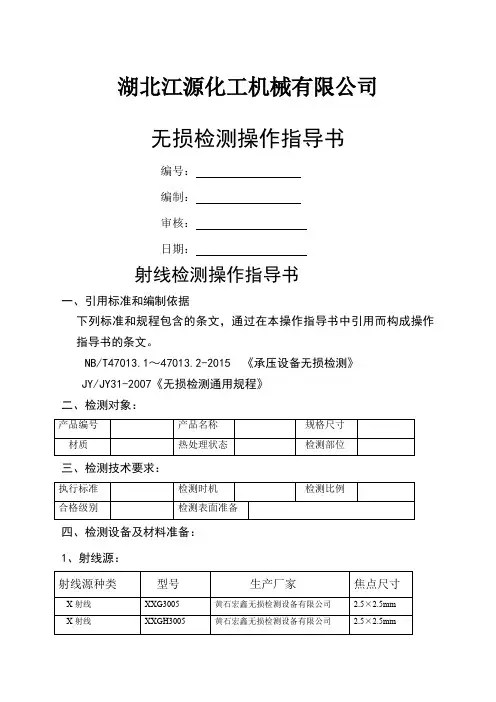

N B T射线检测操作指导书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/～《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：六、检测技术和工艺:产品编号：产品名称：七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之内完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟内更需频繁移动。
3、在红灯下观察显影程度的次数应尽量减少（至多二次）距离不能过近，以免增加灰雾。
4、胶片显影完毕，应先作短时间的中间水洗（10秒），再放入停影液中20∽30秒，然后进入定影液。
5、胶片在定影液中亦需经常晃动，定影时间为通透时间的２倍，未到通透时间不得开白灯。
NBT射线检测操作指导书
湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：六、检测技术和工艺:产品编号：产品名称：七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之内完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟内更需频繁移动。
3、在红灯下观察显影程度的次数应尽量减少（至多二次）距离不能过近，以免增加灰雾。
4、胶片显影完毕，应先作短时间的中间水洗（10秒），再放入停影液中20∽30秒，然后进入定影液。
5、胶片在定影液中亦需经常晃动，定影时间为通透时间的２倍，未到通透时间不得开白灯。
6、胶片在定影后应放入流动的清水（温度１６－２４℃）冲洗30分钟（水温较低时延长水洗时间，水温较高时减少水洗时间）。
射线检测操作指导书
及说明 4. 安全防护：划定控制区和管理区、设置警告标志；工作人员应佩带个人剂量计，并携带剂量报警仪。
编 审
制 核
级 级
别 别
日 日
期 期
年 年
月设备型号
设备编号
焦点尺寸 mm
检 测 条 件 及 工 艺 参 数
焊缝编 焊缝长度 透照厚度 焦距 F
透照方式 像质计丝号 （ mm） （ mm）
一次透照长度
1. 布片要求：胶片应紧贴于工件。 技术要求 2. 像质计摆放：像质计金属丝应垂直焊缝并且横跨焊缝。 3. 标记布置：识别系统铅字标记至少距焊缝边缘 5mm。 5. 本操作指导书未规定事宜，按《射线检测工艺规程》执行。 透照部位示意图及说明：

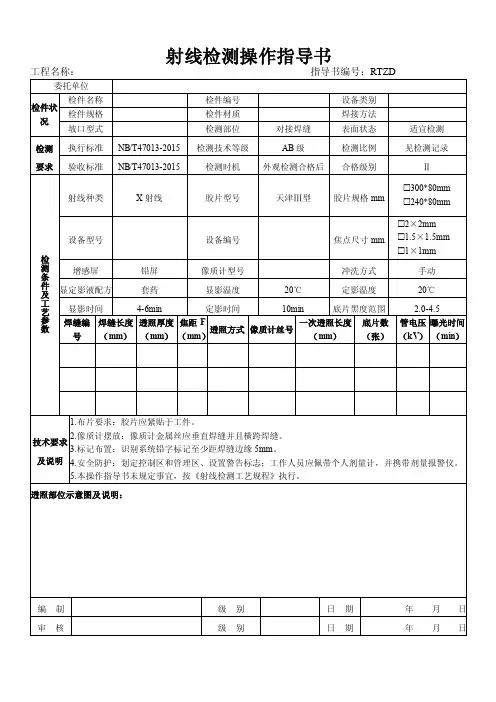

射线检测操作指导书
工程名称：
委托单位 检件状 况 检测 要求 检件名称 检件规格 坡口型式 执行标准 验收标准 NB/T47013-2015 NB/T47013-2015 检件编号 检件材质 检测部位 检测技术等级 检测时机 对接焊缝 AB 级 外观检测合格后 设备类别 焊接方法 表面状态 检测比例 合格级别 适宜检测 见检测记录 Ⅱ 300*80mm 射线种类 X 射线 胶片型号 天津Ⅲ型 胶片规格 mm 240*80mm 2×2mm 1.5×1.5mm 1×1mm 增感屏 显定影液配方 显影时间 号 （ mm） 铅屏 套药 4-6min 像质计型号 显影温度 定影时间 20℃ 10min 冲洗方式 定影温度 底片黑度范围 底片数 （张） （ mm） 手动 20℃ 2.0-4.5 管电压 曝光时间 （kV） （ min）
NBT47013射线检测操作指导书
NBT47013射线检测操作指导书湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：产品编号产品名称规格尺寸材质热处理状态检测部位三、检测技术要求：执行标准检测时机检测比例合格级别检测表面准备四、检测设备及材料准备：1、射线源：射线源种类型号生产厂家焦点尺寸X射线XXG3005 黄石宏鑫无损检测设备有限公司2.5×2.5mmX射线XXGH3005 黄石宏鑫无损检测设备有限公司2.5×2.5mmX射线XXGH3505P 上海诚友实业集团有限公司1×5mmX射线CY-XXH-3505 黄石华博检测仪器有限公司1×5mm2、胶片胶片牌号分类规格尺寸备注大铜锣胶片IXF100T3 360×80㎜大铜锣胶片IXF80T2 360×80㎜3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯设备类型型号生产厂家备注观片灯LK-LED36济宁鲁科检测器材有限公司观片灯WH-100A武汉美柯达探伤器材有限公司五、检测程序：工 件可送检探伤委托书探伤前准备工作按工艺要求进行透照操作暗室处理初评,复评工序报告签发总报告监 检不 合 格合 格持证焊工根据返修工艺返修修返具出员人片评调X光机表面复查复验.扩探评片环境熟悉标准底片质量认定人员资格仪器检验编RT工艺卡消泡,干燥显,定影外观检查合格后RT实施资料整理存 档(温度)冲洗(水流,时间)感屏.暗袋检查像质计选择增底片质量合格率.评片准确率.扩探率和探伤比例执行率达标通知六、检测技术和工艺:产品编号：产品名称：射线源检测技术等级透照技术胶片牌号像质计类型像质计位置检测部位编号焊接接头长度(㎜)透照方式W(㎜) 一次透照长度(㎜)设备型号d(㎜)F(㎜)F(㎜)b(㎜) 管电流（mA）管电压(kv)曝光时间（min）像质计灵敏度像质计数量七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
射线检测操作指导书
射线检测操作指导书一、引言射线检测是一种常用的非破坏性检测方法，通过利用射线在物体中的传播和吸收特性来检测物体内部的缺陷和问题。
本操作指导书旨在提供射线检测的基本原理和操作步骤，帮助操作人员正确、安全地进行射线检测。
二、射线检测的原理射线检测主要基于射线在物体中的传播和吸收特性。
当射线通过物体时，会与物体中的缺陷和密度不一致处发生散射和吸收，从而生成射线照片或图像。
通过分析这些照片或图像，可以判断物体中的缺陷和问题。
三、射线检测的设备和工具1. 射线源：射线检测一般使用X射线或γ射线作为射线源。
操作人员在使用射线源前，必须熟悉射线的性质和危害，并采取相应的防护措施。
2. 检测设备：常用的射线检测设备包括射线产生器、探测器和图像处理系统。
这些设备必须经过校准和维护，确保其性能和准确性。
3. 辅助工具：射线检测过程中可能需要使用一些辅助工具，如标记铅笔、尺子、支撑物等。
四、射线检测的操作步骤1. 准备工作a. 确定检测对象和目标：在进行射线检测前，必须明确要检测的对象和目标，以便针对不同的物体制定相应的检测方案。
b. 设定射线源和检测器的参数：根据所检测的物体和缺陷类型，设定合适的射线源和检测器的参数，包括射线能量、曝光时间等。
c. 配置辅助工具和防护设备：将所需的辅助工具和防护设备准备齐全，并确保其正常工作。
2. 射线源放置和曝光a. 将射线源安置在合适的位置：根据所检测的物体形状和缺陷位置，将射线源放置在适当的位置，以确保射线能够覆盖到物体的整个区域。
b. 设置曝光参数：根据物体的特点和缺陷的大小，设定合适的曝光参数，确保射线能够透射或散射足够的辐射量。
c. 进行曝光：根据设定的曝光参数，启动射线源进行曝光，然后立即将射线源关闭。
3. 图像获取和处理a. 确保检测器的正常工作：在进行图像获取前，首先需要确保检测器正常工作，检查其连接是否稳固，并确保其能够正常接收和传输射线信息。
b. 获取图像：将检测器置于所需要的位置，并进行图像获取操作，确保图像清晰、准确。
NBT47013射线检测操作指导书
江源化工机械无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：工 件可送检探伤委托书探伤前准备工作按工艺要求进行透照操作暗室处理初评,复评工序报告签发总报告监 检不 合 格合 格持证焊工根据返修工艺返修修返具出员人片评调X光机表面复查复验.扩探评片环境熟悉标准底片质量认定人员资格仪器检验编RT工艺卡消泡,干燥显,定影外观检查合格后RT实施资料整理存 档(温度)冲洗(水流,时间)感屏.暗袋检查像质计选择增底片质量合格率.评片准确率.扩探率和探伤比例执行率达标通知六、检测技术和工艺:产品编号：产品名称：七、检测示意图：见附录（一）八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟更需频繁移动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射线检测操作指导书工程名称: 指导书编号：委托单位
检件状况检件名称检件编号设备类别检件规格检件材质焊接方法坡口型式检测部位表面状态
检测要求执行标准检测技术等级检测比例验收标准检测时机合格级别
检测条件及工艺参数
射线种类胶片型号胶片规格mm
设备型号设备编号焦点尺寸mm
增感屏像质计型号冲洗方式
显定影液配方显影温度定影温度
显影时间定影时间底片黑度
焊缝编号焊缝长度（mm）
透照厚度
（mm）
焦距F
（mm）
透照方式
像质
计丝
号
一次透照
长度
（mm）
底片数
（张）
管电压
(活度)
Kv/Ci
曝光
时间
（min）
技术要求及说明1.底片标识：管线编号－焊缝编号－底片编号－透照日期-焊工编号-厚度标识。
2.双壁单影透照时，像质计横跨焊缝放在被检件区1/4位置，细丝朝外，置于胶片侧。
小径管透照时，金属丝垂直焊缝且横跨焊缝放置。
3.使用单箭头或数字作为搭接标记时，放置中心标记。
4.胶片背面加铅板屏蔽背散射线及侧散射线。
4.编制依据：XX/XX-RT-2015。
5.首次使用时应进行工艺验证，以第一批底片作为验证依据。
6.现场检测过程中，如果现场条件不满足工艺要求，应该对工艺条件进行修正后使用，并在检测记录中注明。
7.检测工艺条件见附表。
透照部位示意图及说明：预检的焊缝分布、尺寸、编号及相应的检测片数的图。
（1）该栏目，对于设备一般采用主视图，将应检测的人孔等画在壳体的相应部位来表示。
对于大型球罐等应采用展开图。
在图上必须标明焊缝编号、拍片数、必检位置及计划拍片编号（即底片编号）。
对于管道应提供管线图，标出应检测的焊口部位。
该栏目不够时，可加附图。
（2）有必要时，还应画出某种类焊缝透照布置图。
编制XX 级别RT-Ⅱ日期
审核XX 级别RT-Ⅲ日期。
