一、工作原理
电路如附图所示：Ｓ为四位无线遥控发射器，Ｙ为与发射器配对的接收模块。
Ｙ的各输出端经ＢＧ１～ＢＧ５放大后，将四路互锁存数据控制输出端信号转换成非锁存形式，并通过继电器Ｊ１～Ｊ４对电机Ｍ１、Ｍ２进行正反控制。
Ｍ１控制主音量，Ｍ２控制高低音调。
见图１所示，其中电机Ｍ２电路相同，工作原理一样，所以未绘出。
当按下发射器Ｓ的Ａ键时，Ｙ的输出端Ａ和Ｉ0端输出高电平，ＢＧ１和ＢＧ５导通。
Ｊ１吸合，Ｍ１得电工作，手松开后，Ｉ0输出消失，Ｊ１断电电机Ｍ１释放停转。
同样，按下Ｂ、Ｃ、Ｄ键时，分别控制Ｍ１、Ｍ２反转、正转、反转。
电路重点在于继电器的连接，工作过程如图２所示：继电器触点①、③常闭，②、⑥常开，⑤、⑥相通，③、④是线圈。
把Ｊ１、Ｊ２或Ｊ３、Ｊ４。
TDA1524A立体声音量／平衡／音调控制电路
TDA1524A立体声音量／平衡／音调控制电路
这个简单的音量／平衡／音调控制电路被用于立体声音响系统中。
它可以被添加到音频放大器，作为一个独立的控制模块。
这是一个IC的结构使得它是一个非常紧凑的电路，只需要少量的外部元件。
另外，它并没有采用双电源供电。
这意味着，电路可在9V至15V电源工作（虽然9V时低音会有点弱）。
该电路是由罗伯特·巴，最初出现于1998年五月号的智囊团列热门电子产品。
配件
C1，C3，C5，C7，C15，C16 2.2UF电解电容
C2，C6 0.05uF瓷片电容
C4 0.22uF的圆盘电容器
C8，C10 0.015UF瓷片电容
C9 100uF的电解电容
C11，C12，C13，C14 0.1uF的瓷片电容
R1，R4 10K 1/4W电阻
R2，R5 33K 1/4W电阻
R3，R6 4.7K 1/4W电阻
R7 2.2K 1/4W电阻
R8，R9，R10，R11 50K线性电位器
U1 TDA1524A音调控制IC
S1 单刀单掷开关
J1，J2，J3，J4 RCA插孔
备注
S1是一个轮廓控制。
音量是由R11控制。
平衡是由R10控制。
R9和R8控制低音和高音。
J1为左输入，J4是右输入。
J2为左输出，J3是右输出。
该电路设计，接受线路电平或麦克风电平输入。
如果你打算
使用一个更强的信号，将需要分压器使电平下降到适当的水平。
如果你打算这个电路集成到另一个电路中，你可以跳过
J1-J4。
音响系统的输出电平指示电路---模电课程设计
【摘要】在音响电路中，经常用多个发光二极管作为音量强度的指示。
发光二极管分别接在三极管的集电极，当三极管导通时，作为其集电极负载的发光二极管就会导通发光。
利用二极管的钳位作用去控制三极管的导通，就可以产生发光二极管的数目随着音量电压强度变化的效果。
用三极管来实现实验要求，用这种方法，要考虑三极管的压降，输入电阻，输出电阻等因素。
【关键字】发光二极管集成音量驱动电路 NPN型三极管目录前言 (3)第一章设计任务与要求 (4)第二章系统组成及原理 (4)第三章电路设计方案 (5)方案一 (5)方案二 (6)方案三 (7)第四章实验、调试及测试结果与分析 (8)第五章结论与心得 (9)第六章参考文献 (9)第七章附录 (9)现今世界中电子技术与电子产品的应用越加广泛，人们对电子技术的要求也越来越高。
因此如何根据实际要求设计出简便实用的电子技术物品便显得尤为重要。
通过本次设计主要是为了1、学习电子电路设计方法，熟知集成运算放大电路、晶体三极管的截止、放大、饱合状态的电路特征及其工作原理；2．熟悉发光二极管LED的性能和应用。
3．学习用LED组成电平指示电路的方法。
4、培养勤奋、认真仔细、分析故障和解决问题的能力；5、熟悉使用实验板并设计、动手制作电子电路。
本课程设计基本要求：（1）随着输入信号的增加LED被逐次点亮；（2）点亮数目的反映声音的强度。
整体思路为用放大比较器来实现实验要求，即通过基准电平对电压进行分配，然后再通过放大比较器对输入交流信号进行判断，当达到所需电压时各灯依次亮，这种方法结构简单，误差较小。
本课程设计音响系统的输出电平指示电路基本要求：（1）随着输入信号的增加LED被逐次点亮；（2）点亮数目的反映声音的强度。
2、基本原理：在音响电路中，经常用多个发光二极管作为音量强度的指示。
发光二极管分别接在三极管的集电极，当三极管导通时，作为其集电极负载的发光二极管就会导通发光。
利用二极管的钳位作用去控制三极管的导通，就可以产生发光二极管的数目随着音量电压强度变化的效果。
音频限幅电路 D2761 - 功放IC音量控制IC深圳市永阜康
D2761
6/7
D2761
7/7
参数名称
测试条件
低电平输入电压
高电平输入电压
符号 VIL VIH
最小 2.0
典型
最大 0.5
单位 V V
控制终端说明：
S 限幅工作中 限幅不工作
3/7
端口描述：
序号 符号
1
V+
功能 电源终端
2
OUTa A 通 道 输 出 终 端
9
OUTb B 通道输出终端
参数名称 电源电压 功耗 工作电压范围 贮存温度范围
符号 V+ PD Topr Ts t g
数值 14 320
-20~+75 -40~+125
单位 V
mW ℃ ℃
2/7
D2761
电特性：
电 源 特 性 （ 若 无 其 它 规 定 ， Ta=25℃ ,V+=5V）
参数名称
测试条件
工作电压
工作电流
无信号
限幅范围：
0.2 to 1V
输出噪声低： 最大值-90dBV
双极工艺
SSOP10
管脚排列图：
TEL:0755-82863877 13242913995 E-MAIL:panxia168@
1/7
功能框图：
D2761
极 限 值 （ Tamb=25℃ ）
音频限幅电路 D2761
概述：
D2761 是一块为保 护扬声器 所设计的 音频限 幅电路。其限幅值可通过外接电阻来调节。适合 在 个 人 电 脑 、便 携 式 音 响 等 系 统 中 作 音 频 限 幅 用 。
D2761 采用 SSOP10 的封装形式封装。

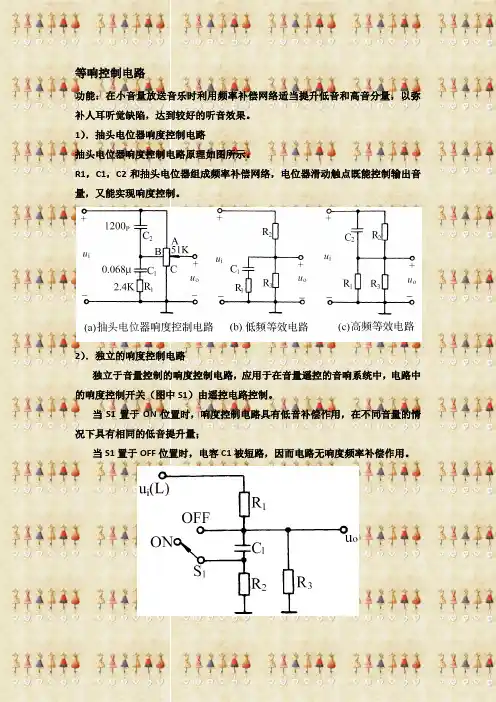

6、等响控制电路 与 7、平衡控制电路
等响控制电路
功能：在小音量放送音乐时利用频率补偿网络适当提升低音和高音分量，以弥补人耳听觉缺陷，达到较好的听音效果。
1）．抽头电位器响度控制电路
抽头电位器响度控制电路原理如图所示。
R1，C1，C2和抽头电位器组成频率补偿网络，电位器滑动触点既能控制输出音量，又能实现响度控制。
2）．独立的响度控制电路
独立于音量控制的响度控制电路，应用于在音量遥控的音响系统中，电路中的响度控制开关（图中S1）由遥控电路控制。
当S1置于ON位置时，响度控制电路具有低音补偿作用，在不同音量的情况下具有相同的低音提升量；
当S1置于OFF位置时，电容C1被短路，因而电路无响度频率补偿作用。
平衡控制电路
作用：
用来调整左、右声道增益，使两声道增益相等，即用来校正左右声道的音量差别，使左右扬声器声级平衡。
音调控制电路
音调控制电路引言音调控制电路是一种将输入音频信号的频率进行调节的电路。
它常用于音乐设备、广播设备以及消费电子产品中，可以调节音频信号的音调以满足用户的需求。
本文将介绍音调控制电路的基本原理、常见的电路设计以及应用案例。
基本原理音调控制电路的基本原理是通过改变音频信号的频率来实现对音调的调节。
音频信号通常是由不同频率的正弦波组成，不同频率的正弦波对应着不同的音调。
音调控制电路可以通过增加或减小不同频率的正弦波的幅值来实现音调的调节。
电路设计1. 可变频率RC网络可变频率RC网络是一种简单且常见的音调控制电路设计。
它由一个可变电阻和一个电容组成，电阻和电容的值可以通过调节来改变频率。
通过改变电阻和电容的值，我们可以改变RC网络的截止频率，从而改变输入音频信号的频率，实现音调的调节。
2. Baxandall音调控制电路Baxandall音调控制电路是一种经典的音调控制电路设计。
它由两个放大器和多个RC网络组成，通过调节不同的RC网络的截止频率，可以实现对低频和高频的增强或衰减。
Baxandall音调控制电路通常应用于音响设备中，可以通过调节低频和高频的增益来实现音乐的音调调节。
3. 数字音调控制电路数字音调控制电路是一种利用数字信号处理技术实现音调调节的电路。
它通过采样输入音频信号，并对音频信号进行数字化处理，包括调整频率、增加或减小音量等。
数字音调控制电路可以实现更精确的音调调节，且可以通过软件控制来实现多种音效效果。
应用案例1. 音乐设备音调控制电路广泛应用于音乐设备中，如音响、吉他效果器等。
用户可以通过调节音调控制电路来调节音乐的音调，以满足不同的音乐风格和个人喜好。
2. 广播设备广播设备中的音调控制电路常用于广播节目的处理，包括调节主持人的声音、添加特效音等。
音响、延时控制电路
06519课题音响、延时控制电路一．目的要求掌握电路的装配和调试的要求与方法，并能独立排除加工过程中遇到的简单故障，初步掌握简单电路的实样测绘操作技能。
二．授课内容1．概述遥控控制的应用越来越广泛，它的控制方式有无线电波、红外线、光控、声控等。
声控就是利用声音通过声／电传感器和控制电路最终达到控制的目的。
声控电路结构简单、成本低廉、使用方便，但抗干扰性能较差。
本电路就是利用声音控制红、绿指示灯的亮、灭，实际应用时将继电器的触头去控制门铃、蜂鸣器、灯光、报警电路等，就可以实现遥控控制。
2．电路分析（附图后）电路由话筒、两级音频放大电路、射极耦合触发器、微分电路、单稳态触发器、驱动电路、指示灯电路和直流稳压电源等组成。
话筒是一个声／电传感器，将声音信号变成电信号，作为控制信号源。
话筒输送来的电信号非常微弱，必须经过两级音频放大器(V4，V5)的放大才足以推动控制电路。
放大电路采用分压式偏置电路、直流电流串联负反馈和电容器耦合，具有工作稳定、频带宽等优点。
被放大的音频信号加至射极耦合触发器(V6，V7)的输入端，经过整形、变换，输出矩形波信号。
C9、R20组成微分电路，将矩形波变换成正、负尖脉冲。
单稳态触发器稳态时V9处于饱和状态，集电极输出低电平；通过V16将负尖脉冲加至V9的基极，使V9发生翻转，由饱和变为截止状态，进入暂态过程，集电极输出高电乎。
从波形图上也能看出，暂态过程期间，再次出现负尖触发脉冲将不会改变电路的状态，起到了避免驱动电路频繁动作的作用。
驱动电路和指示灯电路在单稳态触发器处于稳态期间，V10截止，继电器失电释放，发光二极管V18(红)发光，V17(绿)熄灭；在单稳态触发器处于暂态期间，V10饱和，继电器得电吸合，V17发光，V18熄灭。
暂态过程的时间取决于RP2，R22，C10的数值，通过改变以上元件的参数可以调整暂态时间的长短。
直流稳压电源是典型的串联型稳压电源电路。
三．技能训练1．电路图2．工具、仪器仪表和器材准备(1)常用电子组装工具一套，万用表一只。
音响电路工作原理
音响电路工作原理
音响电路是由多个组件和电子元件组成的，它们能够将电信号转换成声音。
电路工作原理主要分为两个部分：信号放大和音频输出。
第一部分是信号放大。
音响电路接收来自音源的微弱电信号，这些信号经过调节和放大。
首先，音源的电信号通过输入端口传入音响电路。
电容器用于消除电信号中的直流分量，保留交流信号。
接下来，信号进入放大器，放大器会将信号电压扩大，增加信号的强度。
为了保持音质的准确性，放大器必须具备较低的失真和噪声。
第二部分是音频输出。
放大后的信号将进入音频输出电路。
输出电路负责将电信号转化为声音，并将其传输到扬声器。
输出电路通常包括一个电流放大器和扬声器驱动器。
电流放大器能够通过控制电流的变化，将电信号转化成与音频信号频率相对应的电流。
而扬声器驱动器则将电流信号转换成扬声器所需的声音振动。
整个音响电路的工作过程就是将微弱的电信号经过放大并转化成声音。
这样，我们就能够享受到高质量的音乐和声音效果。
