40CrNiMoE钢锻件的热处理与力学性能

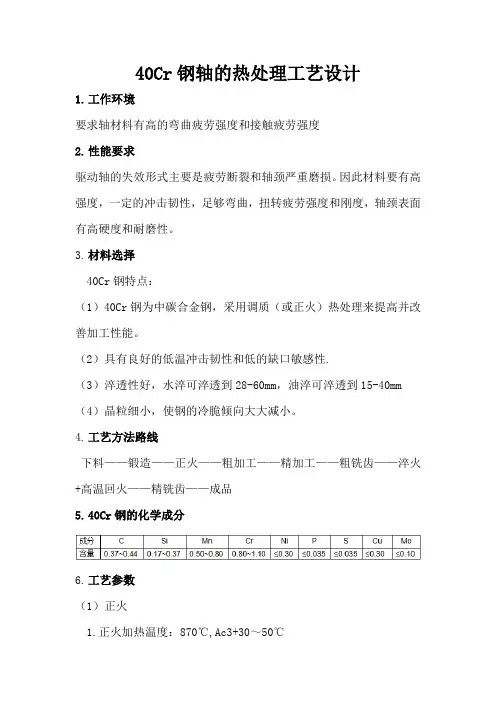

40Cr钢轴的热处理工艺设计
40Cr钢轴的热处理工艺设计1.工作环境要求轴材料有高的弯曲疲劳强度和接触疲劳强度2.性能要求驱动轴的失效形式主要是疲劳断裂和轴颈严重磨损。
因此材料要有高强度，一定的冲击韧性，足够弯曲，扭转疲劳强度和刚度，轴颈表面有高硬度和耐磨性。
3.材料选择40Cr钢特点：（1）40Cr钢为中碳合金钢，采用调质（或正火）热处理来提高并改善加工性能。
（2）具有良好的低温冲击韧性和低的缺口敏感性.（3）淬透性好，水淬可淬透到28-60mm，油淬可淬透到15-40mm （4）晶粒细小，使钢的冷脆倾向大大减小。
4.工艺方法路线下料——锻造——正火——粗加工——精加工——粗铣齿——淬火+高温回火——精铣齿——成品5.40Cr钢的化学成分6.工艺参数（1）正火1.正火加热温度：870℃,Ac3+30～50℃2.正火保温时间：2～3h3.正火加热速度：<200℃/h（2）淬火+高温回火淬火温度要求：Ac3+30～50℃，采用油冷，高温回火温度520℃7.工序说明（1）淬火：使奥氏体转化后的工件获得尽可能多的马氏体，再配以不同温度回火获得各种需要的性能。
（2）高温回火：a：降低脆性，消除内应力b：得到对应工件所需求的力学性能c：稳定工件尺寸8.热处理缺陷1.过热：加热温度过高或在高温下保温时间过长，引起奥氏体晶粒粗化称为过热。
粗大的奥氏体晶粒会导致钢的强韧性降低，脆性转变温度升高，增加淬火时的变形开裂倾向。
而导致过热的原因是炉温仪表失控或混料。
过热组织可经退火、正火或多次高温回火后，在正常情况下重新奥氏化使晶粒细化。
2.过烧：加热温度过高，不仅引起奥氏体晶粒粗大，而且晶界局部出现氧化或熔化，导致晶界弱化，称为过烧。
钢过烧后性能严重恶化，淬火时形成龟裂。
过烧组织无法恢复，只能报废。
因此在工作中要避免过烧的发生。
3.脱碳及氧化：钢在加热时，表层的碳与介质（或气氛）中的氧、氢、二氧化碳及水蒸气等发生反应，降低了表层碳浓度称为脱碳，脱碳钢淬火后表面硬度、疲劳强度及耐磨性降低，而且表面形成残余拉应力易形成表面网状裂纹。
40cr作为轴时的热处理_解释说明以及概述
40cr作为轴时的热处理解释说明以及概述1. 引言1.1 概述本文将详细探讨40cr作为轴时的热处理方法及其对材料性能的影响。
热处理是一种常见的金属加工技术，通过改变材料内部的组织结构和属性，以提高其力学性能和耐磨性。
特别是在应用于轴承等需要高强度和耐磨性的零件上，合理的热处理方法对于确保材料质量至关重要。
1.2 文章结构本文分为五个主要部分：引言、40cr作为轴时的热处理、40cr热处理过程解释说明、40cr热处理结果分析与评价以及结论。
在引言部分，我们将介绍文章涉及内容的概览并简要描述每个章节的目标。
接下来，我们将详细介绍40cr作为轴时的热处理相关知识，包括40cr材料介绍、热处理方法概述以及热处理参数对材料性能的影响。
1.3 目的本文旨在全面说明40cr作为轴时采用不同热处理方法时所取得的效果，并对其结果进行深入分析与评价。
通过详细解释预热过程、淬火过程和回火过程，我们将揭示这些热处理步骤对40cr材料的影响。
通过评估40cr材料的强度、硬度、韧性以及抗脆性，并结合微观组织分析与显微硬度测量结果，我们将为读者提供关于40cr热处理方法的全面理解。
最后，我们将总结研究结果并给出对未来工艺优化的建议，以期推动相关领域的发展。
2. 40cr作为轴时的热处理2.1 40cr材料介绍40cr是一种常用的合金结构钢，其化学成分包括0.37-0.44%的碳(C)、0.17-0.37%的硅(Si)、0.50-0.80%的锰(Mn)、0.80-1.10%的铬(Cr)，还含有少量的磷(P)和硫(S)等元素。
该材料具有良好的强度和耐磨性，广泛应用于制造轴等需要高强度和耐磨性能的零件。
2.2 热处理方法概述热处理是通过控制材料加热、冷却和回火过程，改变材料内部组织结构以达到提高其机械性能的目的。
对于40cr轴来说，常用的热处理方法包括预热、淬火和回火。
预热是在进行淬火前将材料加热至一定温度范围内保持一段时间，目的是消除材料内部残留应力、改善加工硬化组织，并使整个工件温度均匀。
一种高强度40CrNiMoA材料锻件热处理工艺的研究
一种高强度40CrNiMoA材料锻件热处理工艺的研究发表时间：2020-08-27T06:16:44.091Z 来源：《中国科技人才》2020年第11期作者：刘秀良1 张元东2 胡博文3 林好妹4 [导读] 结果表明，在产品批量生产中，通过控制淬火的冷却速度和回火的温度可以有效提高锻件的力学性能，同时保证同炉产品硬度和性能的均匀性。
江西景航航空锻铸有限公司景德镇 333000摘要：采用不同的淬火工艺和回火工艺，对工厂生产的高强度40CrNiMoA材料锻件进行系列热处理试验，研究了4种热处理工艺对锻件显微组织和性能的影响。
结果表明，在产品批量生产中，通过控制淬火的冷却速度和回火的温度可以有效提高锻件的力学性能，同时保证同炉产品硬度和性能的均匀性。
关键词：淬火；回火；高强度；显微组织；性能；介质；冷却速度；温度；硬度；均匀性 Research on the High strength?40CrNiMoA materials forging of batch production by heat treatment LIU Xiu-liang1，ZHANG Yuan-dong1，HU Bo-wen1，LIN Hao-mei1（Jiangxi Jinghang Aviation Forging & Casting，JingDezhen 333000，China） Abstract：Using different quenching process and the system of tempering process，the factory production of high strength 40CrNiMoA materials forging series heat treatment experiment was carried out，studied on the effect of 4 kinds of heat treatment processes on Microstructure and mechanical properties of forgings. The results show that the product in mass production，by controlling the quenching cooling rate and tempering? temperature can improve the mechanical properties of the forgings，besides，ensure the uniformity of the hardness and performance with the furnace. Key words：quenching、tempering、high strength、microstructure、function、medium、cooling speed、temperature、hardness、uniformity正文：1、材料使用简介随着制造业的高速发展，一些零件对性能要求越来越高，不仅要求较高的强度，还需要有良好的韧性、抗疲劳性和抗断裂特征等。
热处理工艺对40CrNiMoA合金组织及力学性能的影响
热处理工艺对40CrNiMoA合金组织及力学性能的影响作者：李子健贾丽敏韩鹏彪梁小凯田燕李昕悦王蕾来源：《河北科技大学学报》2024年第01期摘要：为了提高矿用链轮耐磨性，延长其使用寿命，选取电渣离心铸造40CrNiMoA合金链轮件作为母材，研究热处理工艺对40CrNiMoA合金组织和力学性能的影响。
采用正交试验法，研究不同热处理工艺对合金显微硬度、摩擦磨损及拉伸强度等力学性能的影响，并将测试结果进行极差分析和综合加权评分计算，得出最优热处理工艺参数，最后进行试验验证。
结果表明，正交试验法得到的最优热处理工艺为880 ℃淬火0.5 h，600 ℃高温回火2 h，样品热处理后的组织主要为回火索氏体，维氏硬度为364 HV，抗拉强度为1 166 MPa，磨损率为0.427×10-4 mm3/（N·m）；验证试验结果与正交试验分析结果相近，且热处理后的样品性能可达到使用要求。
研究结果可为矿用链轮件热处理工艺提供理论依据，对有效解决链轮耐磨性和使用寿命问题具有參考价值。
关键词：黑色金属及其合金；40CrNiMoA合金；热处理工艺；显微组织；力学性能；正交试验中图分类号：TG406文献标识码：ADOI：10.7535/hbkd.2023yx06008收稿日期：2023-10-12；修回日期：2023-11-05；责任编辑：冯民基金项目：河北省重点研发项目（19211007D）第一作者简介：李子健（1996—），男，河北邢台人，硕士研究生，主要从事金属材料成型及控制方面的研究。
通信作者：贾丽敏，副教授。
E-mail：********************梁小凯，高级工程师。
E-mail：****************李子健，贾丽敏，韩鹏彪，等.热处理工艺对40CrNiMoA合金组织及力学性能的影响[J].河北科技大学学报，2023，44（6）：67-73.LI Zijian，JIA Limin，HAN Pengbiao，et al.Effect of heat treatment process on the microstructure and mechanical properties of 40CrNiMoA steel[J].Journal of Hebei University of Science and Technology，2023，44（6）：67-73.Effect of heat treatment process on the microstructure andmechanical properties of 40CrNiMoA steelLI Zijian1，JIA Limin1，2，HAN Pengbiao1，2，LIANG Xiaokai3，TIAN Yan1，LI Xinyue1，WANG Lei1（1.School of Materials Science and Engineering， Hebei University of Science and Technology， Shijiazhuang，Hebei 050018， China;2.Hebei Key Laboratory of Material Near-Net Forming Technology，Shijiazhuang， Hebei 050018， China;3.Institute of Structural Steels， Central Iron and Steel Research Institute， Beijing 100081，China）Abstract：In order to improve the wear resistance and service life of mining sprockets，40CrNiMoA sprockets cast by centrifugal electroslag casting were selected as the base material to study the effects of heat treatment processes on microstructure and mechanical properties of the alloy. The effects of different heat treatment processes on the mechanical properties of the steel， such as microhardness， friction and wear， and tensile strength were investigated with the orthogonal experiment method.The test results were analyzed by range analysis and comprehensive weighted scoring calculation to obtain the optimal heat treatment process parameters. Finally， experimental verification was conducted. The results show that the optimal heat treatment process obtained by the orthogonal test method is quenching at 880 ℃ for 0.5 hours and high-temperature tempering at 600 ℃for 2 hours. The microstructure of the sample after heat treatment is mainly tempered sorbite， with a Vickers hardness of 364 HV， a tensile strength of 1 166 MPa， and a wear rate of 0.427×10-4 mm3/（N·m）. The validation test results are similar to the orthogonal experimental analysis， and the sample performance after heat treatment can meet the usage requirements. Therefore， the research results can provide a theoretical basis for the heat treatment process of mining sprocket parts， and are of great significance for effectively solving the wear resistance and service life of sprockets.Keywords：ferrous metals and their alloys; 40CrNiMoA steel; heat treatment process; microstructure; mechanical properties; orthogonal experiment近年来，随着煤炭开采技术的进步及大型现代化矿井建设步伐的加快，刮板输送设备逐步向大功率方向发展，配套链轮的规格也越来越大，同时，对强度、韧性、耐磨性等性能的要求越来越高[1]。
毕业论文《40Cr钢的热处理及组织分析》
摘要随着中国经济的高速发展对模具工业提出了越来越高的要求，因而模具材料选择及其热处理工艺的选择已在模具制造业中引起广泛的重视。
模具热处理是保证模具性能的重要工艺过程。
它对模具的制造精度，模具的强度，模具的制造成本，模具的工作寿命有着直接的影响。
本文在分析模具材料和40Cr钢热处理及金相实验基础上，根据模具的选材条件、试样的材料性质，以及40Cr的热处理工艺和金相组织综合分析，根据实际制订出合理的热处理工艺，并根据实验得出数据进行分析。
这样,能使模具达到良好的使用性能和寿命要求的。
同时，满足经济性要求，降低成本。
关键词：模具材料；热处理；热处理工艺；金相组织；目录前言 (3)第一章绪论 (4)1.1模具制造概况 (4)1.2我国模具的发展与现状 (4)1.3模具选材 (5)1.4合金元素对钢性能的影响 (7)1.5实验目的及意义 (9)1.6研究方案技术路线 (10)第二章 40Cr钢的热处理研究分析 (11)2.1 钢的热处理概况 (11)2.2 40Cr钢的热处理 (12)2.2.1 40Cr钢特性 (13)2.2.2 40Cr钢的物理性能 (14)2.2.3 40Cr钢的化学成分 (14)2.2.4 40Cr钢的调质处理 (15)2.2.5 40Gr热处理实验过程 (15)2.3 热处理实验小结 (24)第三章实验总结 (31)4.1 热处理实验总结 (31)4.2 合金元素对钢的影响分析 (34)谢词 (37)参考文献 (38)前言在国家推动经济体制改革、市场经济和国际接轨的形势下，我国模具制造企业和热处理企业像雨后春笋般的涌现。
而模具制造、热处理技术和使用水平的高低是衡量一个国家工业水平的标志，它在基础工业中占有重要地位。
在模具制造中，能否合理的选用模具材料是模具制造的关键问题。
模具材料是模具制造业的物质基础，而材料的热处理则是模具制造的技术基础之一，正确和先进的热处理技术，可以充分发挥模具材料的潜力，可以延长模具的使用寿命，保证模具和机械设备的高精度。
40cr锻件退火硬度
40cr锻件退火硬度1.引言1.1 概述40Cr锻件是一种常用的合金钢材料，具有较高的强度和硬度。
在工业领域中，40Cr锻件被广泛应用于制造机械零件、汽车零部件等需要具备高强度和耐磨性能的场景。
退火是一种常见的热处理方法，通过加热材料至一定温度，然后以适当速度冷却，以改善材料的内部结构和性能。
退火过程中的加热和冷却条件，会对40Cr锻件的硬度产生重要影响。
本文将对40Cr锻件的退火硬度进行研究，探讨不同退火工艺对其硬度的影响。
通过实验数据和理论分析，揭示退火对40Cr锻件硬度的改变规律，并为进一步的研究提供一些建议。
通过深入了解40Cr锻件的退火硬度，可以为优化制造工艺、提高产品质量和性能，提供参考和指导。
本文的研究结果和结论对于钢材的热处理工艺优化和应用具有一定的指导意义。
1.2文章结构1.2 文章结构本文将按照以下结构进行展开讨论40cr锻件退火硬度的问题。
首先，引言部分将对本文的主题进行一个概述，并介绍文章的结构和目的。
本部分的目的是为读者提供一个整体的了解，以便更好地理解后续的内容。
其次，正文部分将分为两个主要章节。
首先，将详细介绍40cr锻件的特点，包括其主要成分和晶体结构等方面的特征。
这将为后续的退火处理提供必要的背景知识。
接着，本文将重点讨论退火对40cr锻件硬度的影响。
这将包括谈到退火处理的具体步骤和参数设置，以及退火处理对40cr锻件硬度的变化情况。
还将介绍退火处理对40cr锻件微观组织结构的影响，进一步解释其对硬度的影响机理。
最后，结论部分将总结本文的主要观点和研究结果。
将对退火对40cr 锻件硬度的影响进行归纳，并提出对进一步研究的建议。
这将为今后相关领域的研究提供一些方向性意见，促进该领域的发展和进步。
通过以上的结构安排，本文将全面探讨40cr锻件退火硬度的问题，以期为读者提供有关该话题的全面和深入的了解。
1.3 目的本文旨在研究退火对40cr锻件硬度的影响，并总结出对40cr锻件退火硬度的进一步研究建议。
40CrNiMoE 钢锻件的热处理与力学性能
40CrNiMoE 钢锻件的热处理与力学性能摘要本文研究了W9Cr4V2Mo钢的热加工和热处理工艺，测试了其高温性。
其结果表明要达到较高的综合性能，40CrNiMoE 锻件需要通过调质来最大限度发挥材料潜力，最佳调质工艺为（860 ± 10）℃淬火，（570 ± 10）℃回火，表面硬度应控制在325 ～340 HB 之间。
关键词：40CrNiMoE锻件热加工热处理引言：40CrNiMoE 钢是特级优质合金结构钢，具有高强度和高淬透性，常常用于制备高强度零件（如飞机发动机轴等）。
按照GB / T 3077—1999《合金结构钢》规定，40CrNiMoA 试样经850 ℃淬火，600 ℃回火后应达到如下性能：抗拉强度R m ≥980 MPa，屈服强度R P0.2 ≥835 MPa，伸长率A≥12% ，断面收缩率Z≥55% ，冲击吸收能量KU2 ≥78 J，表面硬度无具体要求。
生产合同上规定掏取的小试样调质后力学性能要求（纵向试样，1 拉3 冲）：R m ≥1100 MPa，R P0. 2 ≥900 MPa，KV2 ≥70 J，伸长率与断面收缩率与国标要求一致，表面硬度320 ～360 HB。
锻件产品（用 580 mm 电渣锭生产的 230 mm锻圆）的锻造工序在 5 t 空气锤上实现。
产品经锻后热处理—热装退火，掏取的试棒又进行预备热处理—正火和性能热处理—调质后，性能基本达到了客户的产品要求，充分发挥了40CrNiMoE 的材料潜力，超过了国标材料性能，最终实现了产品的生产与交货，但是过程控制中铸造、锻造、锻后热处理、性能热处理等环节都应严格控制质量，这样无疑对生产设备、人员素质、材质及工艺都提高了要求，也提高了产品的生产成本。
本文针对40CrNiMoE 锻件产品，为了满足客户的综合力学性能要求，进行了一系列摸索，为该类锻件的产品实现积累了一定的实践经验。
一、试验材料与方法化学成分：严格控制钢材的化学成分，通过化学分析方法检测40CrNiMoE锻件的化学成分，并与GB / T 3077—1999《合金结构钢》规定的化学成分相比较，结果如表1所示：40CrNiMoE 钢锻件的化学成分（质量分数，%）Table 1Chemical composition of 40CrNiMoE steel forgings（wt%）二、试样制备产品的锻后热处理采用热装退火（带一次过冷），有利于降低产品的白点倾向。
40Cr热处理工艺剖析
描述：众所周知，40Cr是一个比较成熟的钢种，但由于各个钢厂生产的40Cr，虽然化学成分都在合格范围之内，可仍有上下限的差别和冶炼方法的区别，因此在热处理时也应有所不同。
我们购买的40Cr来自首钢、杭钢和...摘要：金属材料热处理是机械加工制造的重要环节，热处理的结果直接影响机械零部件的性能及寿命，如果热处理掌握不好，可能造成设备故障率高、维修率高，甚至造成重大安全事故。
文章通过不同的淬火温度、回火温度对40Cr进行热处理，通过处理后的出现的问题及对数据和金相组织分析，最终确定最合理的热处理参数及工艺。
关键词：热处理；40Cr；热处理参数众所周知，40Cr是一个比较成熟的钢种，但由于各个钢厂生产的40Cr，虽然化学成分都在合格范围之内，可仍有上下限的差别和冶炼方法的区别，因此在热处理时也应有所不同。
我们购买的40Cr来自首钢、杭钢和承钢三个钢厂，它们的化学成分均不尽相同，为此必须先进行试验，以确定合理的热处理工艺。
本文仅对杭钢产40Cr的热处理试验与生产作总结说明，供参考。
1 40Cr钢的基本情况1.1 40Cr的化学成分（%）1.2 40Cr的部分物理性能密度：7.87克/cm3；熔点：1400℃临界点：AC1：747℃、AC3：784℃、Ar3：729℃、Ar1：674℃1.3 40Cr的力学性能当850℃油淬，520℃回火，油冷时力学性能为：σ，MPa σ，MPa δ，% ψ，% AKV，J980 785 9 45 472 材料来源与化学成分材料是杭钢生产的规格为φ75×6000mm的棒料，其化学成分如下（表1）：表1 杭钢生产的40Cr的化学成分（%）3 热处理设备情况淬火炉两台：KM350/13内膛尺寸1500×600×600mm；KM540/13内膛尺寸1200×700×450mm，两台淬火炉均为2010年制造，德国生产。
回火炉两台：型号分别为：RQ4-105-9D滴控井式回火炉，RJJ-36-6井式回火炉。
