上杭县桩基工程监理细则doc 10页
桩基工程监理实施细则
桩基工程监理实施细则
1、预制桩所用的原材料，钢筋、水泥、砂石等必须有合格证、准
用证和检验报告。
2、桩现场预制时，应对钢筋骨架、断面尺寸、长度及混凝土强度
等级等进行检验。
3、商品桩应核检供应单位的资质、产品合格证、强度检验报告等，
及进场桩头的外观质量和尺寸等。
4、对打（压）桩分包单位应进行资格审查，并应查验操作人员的
上岗证。
5、桩基施工前应对建筑物所在地的上下障碍物进行清理，按设计
要求做好定位放线工作，监理应对桩位进行核查。
6、监理应对打桩的组织设计（方案）及打桩机具的完好情况进行
审批查验。
7、开始打（压）桩后应观察桩架、桩身的垂直度，送桩时仍应确
保送桩杆的垂直度，确保桩位的正确，并应用水平仪控制好送
桩的深度。
8、在打（压）桩过程中，发现异常情况时，应及时通知设计等有
关部门，作相应的处理。
9、对双节桩或多节桩要控制好上下节桩的平面偏差值和节点弯曲
矢高，及接桩后的停歇时间，停歇时间必须满足规范表 5.4.5
的规定。
监理应对接桩工艺作旁站监控。
10、桩位偏差值应符合设计或规范规定，如有超偏情况应通过设计
作必要的技术处理。
11、打（压）桩工程完成后，应按设计或规范要求，委托有资质的
检测单位进行动、静载测试，检测结果符合设计要求后，才可进行下道工序施工。
桩基工程监理细则
桩基工程监理细则一、引言桩基工程是建筑工程中常见的基础施工方式之一，其稳定性和承载能力对整个建筑结构的安全和稳定起着至关重要的作用。
为了确保桩基工程施工质量，必须进行有效的监理工作。
本文档旨在对桩基工程监理细则进行阐述，以保证工程的顺利实施。
二、监理责任1. 监理人员应具备相关专业知识和经验，负责监督施工单位的桩基工程。
监理人员应拥有相关工程监理资格证书，并参与相关培训和考核。
2. 监理人员应对桩基工程施工的各个阶段进行全程监督，包括施工准备、施工过程、材料使用、质量检验和竣工验收等。
3. 监理人员应及时发现施工中存在的问题和隐患，并采取相应的措施加以解决。
必要时，可以向建设单位提出相关的技术意见和建议。
三、监理内容1. 施工准备阶段的监理：（1）监督施工单位按照设计图纸和施工方案进行场地勘察和测量，确保施工的准确性和合理性。
（2）监督施工单位组织施工现场并设置临时设施，确保施工过程的安全和顺利进行。
（3）监督施工单位采购土方材料和桩基材料，并进行质量把控和安全管理。
2. 施工过程的监理：（1）监督施工单位按照施工方案和工序要求进行施工操作，确保施工质量和进度。
（2）监督施工单位对施工设备和机械的使用和维护进行监督，确保设备的正常运转。
（3）监督施工单位进行施工过程中的质量检验和工程验收，确保工程质量符合相关标准和规范。
3. 桩基材料的监理：（1）监督施工单位对桩基材料的采购、储存和使用进行监督，确保材料符合相关标准和规范。
（2）监督施工单位进行桩基材料的试验和检验，确保材料质量和性能满足设计要求。
（3）监督施工单位进行桩基材料的防潮、防震和防火措施，确保材料在施工过程中的安全和稳定。
四、监理报告1. 监理人员应按照规定的时间和格式编写监理报告，并向建设单位提供。
2. 监理报告应包括桩基工程的施工情况、质量检验结果、问题和隐患的发现及解决情况等内容。
3. 监理报告应客观、准确、详细地记录桩基工程的各个阶段的施工情况和质量情况，以便于建设单位对工程进行评估和验收。
桩基工程监理细则
桩基工程监理细则一、概述桩基工程是建筑工程中的重要组成部分，对于保证建筑物的稳定性和安全性具有重要意义。
为了确保桩基工程的质量，提高监理工作的效率和精度，特制定本细则。
二、监理人员资质要求1.监理工程师应具备相应的专业技术背景和工作经验，持有合法有效的监理工程师执业资格证书。
2.监理人员应持续学习和提升自身技术能力，紧跟桩基工程的最新发展和技术标准，并及时更新知识。
3.监理人员应遵守相关法律法规和行业规范，保证监理工作的专业性和公正性。
三、监理任务分工1.前期工作（1）了解工程项目的背景和需求，熟悉设计文件和施工方案。
（2）协助业主进行施工单位的评审和选取，确保施工单位具备相应的技术实力和施工经验。
（3）参与设计的评审和修改，提出建设性意见和技术要求。
（4）制定监理计划，明确监理的具体内容和时间节点。
2.施工过程监理（1）监督施工单位按照设计文件和施工方案进行桩基工程的施工。
（2）检查施工单位的施工设备和施工材料，确保其符合相关标准和规范。
（3）监测桩基工程的施工质量，包括钻孔的垂直度、钢筋的布置和灌注混凝土的坍落度等。
（4）及时处理施工中遇到的问题和技术难题，确保施工的顺利进行。
（5）记录桩基工程的施工过程和现场情况，制作监理报告。
3.竣工验收及维护（1）参与桩基工程的竣工验收，对施工质量进行全面检查和评估。
（2）协助业主办理工程验收手续，并提供相关的监理报告和材料。
（3）桩基工程竣工后，定期进行维护和保养，确保其长期稳定和可靠性。
四、监理规范和要求1.监理人员应遵守国家和地方相关标准和规范，如《建筑工程监理规范》等，对桩基工程的监理工作进行指导和约束。
2.监理人员应遵守施工单位和业主的各项规章制度，严格落实有关安全和环保措施，并及时报告存在的问题。
3.监理人员应保持良好的工作记录和沟通记录，确保监理工作的透明度和可追溯性。
4.监理人员应与施工单位和设计单位保持密切的沟通和协调，共同解决存在的问题，确保工程质量和工期的达标。
桩基(预应力管桩)工程监理实施细则
目录一、建设概况与专业工程的特点 (1)二、编制的依据 (1)三、监理工作的流程 (2)四、监理工作的控制要点及目标值 (3)五、监理工作的方法及措施 (5)Xxxxxxxxxxxx 工程桩基（预应力管桩）工程监理实施细则一、建设概况与专业工程的特点（一）建设概况1、工程名称：2. 建设单位：3．代建单位：4．施工单位：5．设计单位：6．建设地点：7．工程造价：8．建设目标：质量控制目标：按国家验收规范一次性验收合格进度控制目标：同施工工期安全生产目标：合格9．建设周期：日历天10. 建设规模：（二）专业工程的特点本工程桩基采用PTC400(60)、PC500(100)先张法预应力高强砼管桩（桩套用浙江省标准图集2004浙G22(相对标高),单桩竖向承载力特征值分别为：400KN、1200KN、1400KN桩体采用开口型钢桩尖，接桩采用焊接法，施工采用锤击施工工艺，以标高及贯入度控制，桩顶嵌入承台50，压桩后桩通过桩端钢板圈上焊接钢筋与承台连接，承台连接筋为6Ф20，L=850。
二、编制的依据1、已经批准的《工程监理规划》；2、与桩基专业工程相关的设计文件、技术资料和现行规范、标准，包括但不仅限于：《建设工程监理规范》（GB50319-2000）《建筑工程施工质量验收统一标准》（GB50300-2001）《工程建设标准强制性条文》（房屋建筑部分2009版）《建筑工程地基基础工程施工质量验收规范》（GB50202-2002）《建筑桩基技术规范》JGJ94-2008《宁波市建筑桩基设计与施工细则》（2001甬DBJ02-12）《先张拉法预应力混凝土管桩》2004浙G22标准图集本工程地质勘察报告、施工图。
3、已经批准的《工程施工组织设计》及有关专项施工方案。
三、监理工作的流程合格四、监理工作的控制要点及目标值监理工作的控制目标值1、桩基工程质量控制目标值质量控制目标值：一次性达到合格要求。
2、桩基工程进度控制目标工程工期日历天，计划每天完成桩的数量约为枚。
桩基工程监理实施细则
桩基工程监理实施细则一、引言桩基工程是土木工程中常见的一种基础施工方式，对于保证建筑物的安全性和稳定性起着至关重要的作用。
为了确保桩基工程的质量和安全，监理工作显得尤为重要。
本文档旨在制定桩基工程监理的实施细则，以规范监理工作的内容和要求，提高桩基工程的施工质量，保障建筑物的安全。
二、监理工作内容1.前期准备阶段在桩基工程施工前，监理人员应认真组织开展前期准备工作，主要包括以下内容：(1) 桩基工程的设计审核：对设计图纸和相关技术文件进行审核，确保设计合理，符合相关工程规范和标准；(2) 施工方案的审核：对施工方案进行审核，确保施工方案符合设计要求，能够保证工程质量和施工安全；(3) 施工材料的检查：对施工所需的材料进行检查，确保材料质量符合相关标准和规范要求；(4) 施工人员的资质审核：对参与桩基工程施工的人员进行资质审核，确保其具备相关工作经验和技能；(5) 施工机械设备的检查：对施工中所需的机械设备进行检查，确保设备完好，并符合相关安全要求。
2.施工阶段监理(1)施工现场巡查：监理人员应定期到施工现场进行巡查，检查施工质量和安全状况，发现问题及时进行整改；(2)材料验收：监理人员应对施工过程中所使用的材料进行验收，确保材料的质量符合要求，并及时出具验收报告；(3)基坑开挖监理：监理人员应对基坑开挖进行监督，确保开挖施工符合设计要求，并进行必要的测量和记录；(4)钢筋绑扎监理：监理人员应对钢筋绑扎进行监督，确保钢筋连接牢固，并符合相关规范要求；(5)混凝土浇筑监理：监理人员应对混凝土浇筑过程进行监督，检查混凝土的坍落度、浇筑质量等，确保混凝土浇筑符合要求；(6)桩基验收：监理人员应对桩基工程进行验收，检查桩体的外观质量、垂直度等，并进行必要的检测和试验；(7)施工记录和报告：监理人员应及时记录施工过程中的关键节点和问题，撰写监理报告，向项目负责人汇报。
三、监理工作要求1.独立、公正、客观：监理人员应独立行使职权，公正客观地进行监理工作，不受任何利益影响，保障建筑物的安全和质量。

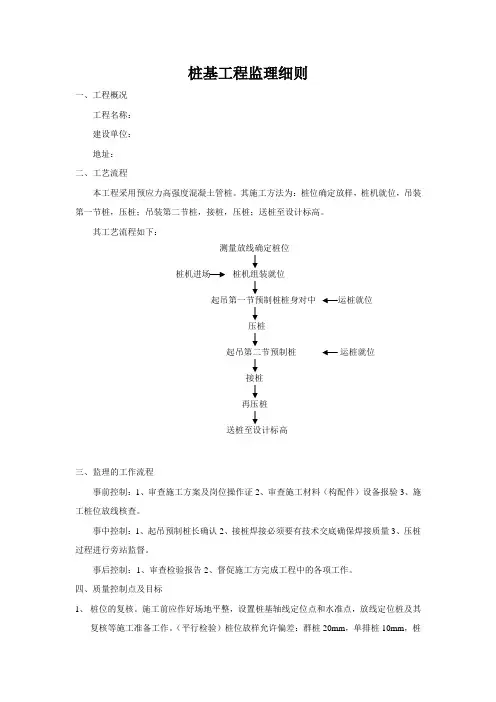

桩基工程监理细则
桩基工程监理细则一、工程概况工程名称：建设单位：地址：二、工艺流程本工程采用预应力高强度混凝土管桩。
其施工方法为：桩位确定放样，桩机就位，吊装第一节桩，压桩；吊装第二节桩，接桩，压桩；送桩至设计标高。
其工艺流程如下：测量放线确定桩位桩机进场桩机组装就位起吊第一节预制桩桩身对中运桩就位压桩起吊第二节预制桩运桩就位接桩再压桩送桩至设计标高三、监理的工作流程事前控制：1、审查施工方案及岗位操作证2、审查施工材料（构配件）设备报验3、施工桩位放线核查。
事中控制：1、起吊预制桩长确认2、接桩焊接必须要有技术交底确保焊接质量3、压桩过程进行旁站监督。
事后控制：1、审查检验报告2、督促施工方完成工程中的各项工作。
四、质量控制点及目标1、桩位的复核。
施工前应作好场地平整，设置桩基轴线定位点和水准点，放线定位桩及其复核等施工准备工作。
（平行检验）桩位放样允许偏差：群桩20mm，单排桩10mm，桩数为1-3根桩基中的桩允许偏差100mm，桩数为4-16根桩基中的桩允许偏差1/2桩径或边长。
2、本工程采用预应力高强度混凝土管桩。
其桩由生产厂家制作送至现场，运至施工现场的桩必须审查其质保书及合格证和桩的外观质量检查，无蜂窝、露筋、裂缝、色感均匀，桩顶处无孔隙，桩径用钢尺量允许偏差±5mm，桩的管壁厚度用钢尺量允许偏差±5mm，桩顶面平整度用水平尺量允许偏差10mm，桩体弯曲用钢尺量，L为桩长允许偏差＜1/1000L。
（巡视检查）3、接桩。
本工程采用焊接，焊工必须持证上岗，选用焊条规格型，审核焊条产品质量保证书及合格证，焊接时必须遵守图纸设计要求，确保焊缝质量分三层堆焊，焊接第一层时必须用￠3.2电焊条打底，第二层方可用粗焊条￠4mm或￠5mm，坡口槽必须焊，电焊厚度高出坡口1mm，电焊结束后，对外露金属部分涂刷防锈涂料和防锈沥青。
（旁站检查）4、再压桩顶送桩至图纸设计标高。
应采用水准仪检查，允许偏差±50mm。
桩基工程监理细则
桩基工程监理细则一、前期准备工作1.在进场前，监理人员要先审核施工单位的施工方案、技术人员的资质以及施工设备的完好性。
2.根据工程图纸和设计要求，检查施工场地的地质情况，并制定相应的施工方案和安全措施。
3.检查施工单位是否具备施工所需的土方机械、钢筋、混凝土等材料，并进行相应的质量抽检。
二、现场勘测和试验1.监理人员要了解桩基工程的施工进度，监督施工单位按照合同要求进行施工，并进行现场勘测和试验。
2.监理人员要对基坑的开挖情况、土层的分布、地下水位等进行详细记录，并与设计单位进行沟通和协调。
3.桩基施工前，要进行桩基试验，包括桩顶承载试验、桩侧摩阻试验和桩身质量检测等，监理人员要全程监督并记录试验结果。
三、施工过程监督1.监理人员要全程监督和检查施工单位的施工质量，确保施工过程中的各项工况符合设计要求和相关规范。
2.关注施工单位的人员配置、设备使用和材料质量，并及时提出意见和建议，以确保施工的安全和质量。
3.桩基施工过程中，监理人员要对桩基的成型、锚杆的布置、混凝土的浇筑等进行重点检查和控制。
四、施工记录和资料整理1.监理人员要记录施工单位的施工过程和质量问题，进行实时跟踪和整理，并及时向业主和设计单位汇报。
2.监理人员要及时收集和整理施工单位的施工记录、工艺流程图和材料检验报告等资料，以备验收和结算。
3.在施工结束后，监理人员要对整个施工过程进行总结和评估，并形成监理报告，提出相关的改进建议。
五、项目验收和收尾工作1.监理人员要按照项目合同要求，组织进行桩基工程的验收工作。
2.对项目的施工质量、完成情况和相关文件资料进行综合评估，并提交验收报告给业主和设计单位。
3.完成桩基工程的监理工作后，进行工程结算，并办理相关手续，确保工程的顺利完工。
总结：桩基工程监理细则是确保桩基工程施工符合设计要求和质量标准的重要文件，监理人员需要全程跟踪和监督施工过程，记录和整理相关资料，并及时向业主和设计单位汇报。
桩基工程监理细则
桩基工程监理细則
一、材料要求（钢筋、水泥、沙石）
二、塔基部分
1.机械钻孔泥浆护壁混凝土灌注桩
2.人工挖孔灌注桩
3.大开挖基础
4.锚杆基础
5.楼顶拉线塔基础
三、材料执行标准：
1、钢筋：执行标准GB1499《钢筋混凝土用热轧带肋钢筋》，必试项目：拉伸、弯曲、化学成分、表面质量；
2、水泥：执行标准GB175《普通硅酸盐水泥》，必试项目：水泥强度、安定性、凝结时间；
3、砂子：执行标准GB/T14684《建筑用砂》，必试项目：筛分析、含泥量、表观密度、含水率等；
4、石子：执行标准GB/T14685《建筑用卵石、碎石》，必试项目：筛分析、含泥量、表观密度、含水率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上杭县公安局业务用房工程
桩基工程
监
理
细
则
编制：
审批：
厦门勤奋建设工程监理有限公司
项目监理部
2009年8 月
上杭县公安局业务用房工程
桩基工程施工监理细则
1．编制目的：
编制并执行本细则，监督施工单位严格按设计和规范要求施工，控制本工程项目桩基工程的施工质量，保证桩基工程按质按量如期完成，并能与后续工序顺利交接。
2．编制依据及适用范围：
本细则依据本工程项目的《监理规划》、与桩基工程相关的标准、设计文件和技术资料及已批准的《施工组织设计》编写。
适用于本工程项目桩基工程施工及验收的监理工程管理。
3．职责：
本细则由本工程项目部土建监理工程师编写，项目总监理工程师审核批准，项目监理部组织实施，项目土建监理工程师具体执行并对其负相应的责任。
4．工程概况：
4.1 建设单位：福建二建建设集团公司
4.2 项目名称：上杭县公安局业务用房
4.3 建设地点：上杭县二环路
4.4 设计单位：福建省闽地建筑设计院
4.5 监理单位：厦门勤奋建设工程监理有限公司
4.6建筑面积:主楼建筑面积12286.9m2;服务大厅建筑面积
749.8m2；地下室建筑面积3512m2
4.7项目计划投资：2367.92万元
4.8工程特征:
本工程包括一栋主楼、两栋服务大厅，其中主楼建筑层数为地上
11层，建筑高度为45.65m；服务大厅建筑层数为地上1层，建
筑高度为5.6m。
本工程采用人工挖孔灌注桩，桩孔深约6～12米，桩净长不小于
6米，持力层为中风化泥质粉砂岩，桩身砼强度为Ｃ30，护壁混凝土
为Ｃ20，桩径为800、900、1000，总桩数为126根。
5．工作内容：
5.1监理工作流程：见图1
图1、监理工作流程图
5.2主要材料核定流程:见图2
图2、主要材料核定流程图
5.3质量控制要点及目标值
5.4施工监理内容：
5.4.1施工准备阶段监理工作：
1.熟悉桩基平面图、桩大样、桩承台大样及工程地质勘察报告等技术资料。
参加图纸会审，对图纸中存在的问题提出意见，并要求有
关部门作出修改；
2.审核桩基施工方案是否符合《砼结构工程施工及验收规范》（GB50204—92）、《钢筋焊接及验收规程》（GJG18—96）和《建筑桩基技术规范》（JGJ94—2008）的规定。
3.审查施工组织设计，落实孔桩监测单位及方案。
4.审查施工单位的资质。
5.检查施工单位质保体系，并对照检查质安人员到位情况。
6.检查施工单位材料准备情况，监督见证材料抽样送检：a、钢材、水泥是否有出厂合格证和现场取样送检的检验报告；b、砂石是否有现场取样送检报告，是否做好砼配合比报告；签署《建筑材料报审表》（监“A-06”表）
7.检查施工机械设备进场情况、桩机的年审合格证明、桩机性能是否能满足本工程桩型要求。
不合格桩机应立即退场。
审批《主要工程设备选型报审表》（监“A-07”表）。
8.检查施工前是否进行试沉管，详细检查试沉管施工及试沉管记录（质保“建表47”），检查记录中有关沉管贯入度数据，由设计、施工、监理等部门共同确定施工沉管桩收锤控制标准。
5.4.2 桩基工程施工阶段质量监理工作
人工挖孔灌注桩：
（1）复核检查各桩位轴线、标高及桩径尺寸。
（2）检查护壁顶面是否比场地地面高出150~200MM，每节上端壁厚是否比下端壁厚100~150MM，是否预埋软梯挂钩。
（3）检查护壁的厚度，拉结钢筋、配筋砼强度是否符合设计要求，上下节护壁的搭接长度是否≥50MM。
（4）观察挖孔过程中，地质状况变化情况，有无毒气或毒害物，有无潜蚀、流砂等不良现象，各土层及持力层地下水位与地勘报告是否相符，复核桩径及桩身垂直度。
（5）桩端扩大头施工前，应会同设计、勘察单位并通知市质量监督机构对桩底岩样进行确认。
（6）终孔验收，检查桩底扩大头尺寸、入岩深度和桩底清渣，验收同意后方可办理签证手续。
（7）检查钢筋笼制作是否符合设计及施工规范要求，注意钢筋笼制作的牢固性及运输安装过程中有无变形。
（8）浇砼前，检查砼配合比及坍落度是否符合要求,孔内积水是否<50MM且无沉渣。
（9）砼浇灌中检查是否搭设溜槽（或串筒），卸料高度是否≤2M，并做好试块制作的见证（每桩一组），加强旁站监督。
（10）认真记好《监理日记》，及时准确把握施工动态。
3.人工挖孔灌注桩验收内容：
（1）成孔及清渣（持力层验槽）工序的验收：检查成孔尺寸、孔深和孔底持力层是否符合设计要求与建设、设计和勘察单位共同签证（其中持力层由岩土工程师确认）
（2）钢筋笼制安质量验收：检查钢筋品种、规格、焊条型号、焊口缝尺寸、长度、外观质量和主箍筋制作偏差，进行钢筋隐蔽签证。
（3）砼拌制及灌注验收：
a.检查桩身砼的施工符合《砼结构工程施工及验收规范》（GB50204—92）的规定，核查砼试块报告；
b.按《基桩低应变动力检测规程》（JGJ/93—95）规定进行桩身砼完整性检测；
c.按《基桩钻芯法检测技术规程》（DBJB—29—1999）规定的进行桩身的砼强度检测；
d.按《建筑桩基技术规范》（JGJ94—94）规定的进行设计要求的单桩静载试验。
（4）基桩验收应包括下列资料：
a.工程地质勘察报告、桩基施工图、图纸会审纪要，设计变更及材料代用通知单等。
b.经审定的施工组织设计、施工方案及执行中的变更。
c.桩位测量放线图，包括工程桩位线复核签证单。
d.成桩质量检查报告（含各项质保质评资料、隐蔽记录资料、动测及钻芯报告）
e.单桩承载力检测报告。
f.桩竣工平面图及桩顶标高图。
6．不合格的纠正和预防
监理工程师对本细则规定的工作，应平行检查和旁站监督，记录于《监理日记》中。
对施工监理过程中检查发现存在的问题，应及时向施工单位指出或签发《监理工程师通知单》（B1表），并督促其及
时整改，施工单位整改符合要求后，填写《监理工程师通知回复单》（A6表）送监理核查确认。
监理施工中，应注意做到以下各点：
6.1认真复核桩位平面尺寸、标高、不得超出允许偏差范围。
6.2检查各项目原材料质量,不符合要求的清离出场。
6.3人工挖孔灌注桩：对砼的配合比，计量严格控制，定期查验砼坍落度，不符合要求的不准灌注。
7．执行规范标准及相关文件
《建筑桩基技术规范》（JGJ94-2008）
《预应力砼管桩基础技术规程》（DBJ/T15-22-98）
《砼结构工程施工及验收规范》（GB50204-92）
《钢筋焊接及验收规程》（JGJ18-96）
《建筑工程质量检验评定标准》（GBJ301-88）
《福建省建安工程质保核查统一规定》
本工程《施工组织设计》
本工程《监理规划》
8．记录表单及说明
8.1记录表单：
《施工组织设计（方案）报审表》（A2表）
《工程开工报审表》（A1表）
《分包单位资格报审表》（A3表）
《成品、半成品供应单位资质报审表》（监A-05）
《建筑材料报审表》（A9表）
《主要工程设备选型报审表》（监A-07表）
《报验申请表》（A4表）
《监理工程师通知回复单》（A6表）
《施工测量放线报验单》（监A-15）
《监理备忘录》（监B-02表）
《监理工程师通知单》（B1表）
8.2监理记录表单使用说明:
8.2.1、8.1所列的记录表单，可按《建设工程监理规范》（GB50319-2000）规定使用。
8.2.2监理记录表单的使用，如有新的统一规定，可按新规定执行。
