工程图纸管理制度范文
工程图纸管理制度范文第一章总则第一条为了规范工程图纸管理工作，提高工程质量和效益，制定本制度。
第二条本制度适用于公司所有工程项目的图纸管理工作，包括设计、施工、监理等各方面。
第三条工程图纸是工程设计的重要依据，是施工的指导和依据。
图纸管理是整个工程过程中必须高度重视和规范的环节。
第四条工程图纸管理要遵循科学、严谨、规范的原则，确保图纸的准确性、及时性和完整性。
第五条工程图纸管理负责人负责全面组织协调工程图纸管理工作，具体实施由专门建立的图纸管理团队进行。
第六条各相关部门要配合协调，加强沟通，确保工程图纸管理工作的顺利进行。
第二章图纸编制与审查第七条工程图纸编制应按照国家相关规定和标准进行，确保图纸的准确性和规范性。
第八条工程设计人员应具备相关资质和经验，编制图纸时要认真对照实际情况，确保设计符合工程要求。
第九条工程图纸应经过相应专业人员的审查，确保各项技术指标和设计要求的合理性和一致性。
第十条工程图纸的审查人员要认真负责，对设计中存在的问题提出合理的建议和意见。
第十一条工程图纸编制完成后，需进行最终审查确认，确保设计方案的科学性和可行性。
第三章图纸传递与备份第十二条工程图纸的传递应按照一定的流程和程序进行，确保各相关部门都能及时获取到最新的图纸内容。
第十三条图纸传递时，要注明传递时间和传递对象，确保传递的准确性和安全性。
第十四条工程图纸需进行定期备份，确保图纸资料的安全性和完整性。
第十五条图纸备份工作由专门负责的人员进行，备份信息要按照规定保存并保密处理。
第四章图纸变更与修订第十六条工程图纸如需变更或修订，需经过相关部门的审查确认，并及时修改并传达至各相关部门。
第十七条图纸变更或修订要做到规范、及时、准确，确保施工过程中的指导性和适用性。
第十八条图纸变更或修订的原因和内容需要做好记录，并进行归档保存，以备查阅。
第五章图纸使用和归档第十九条工程图纸应按照设计要求和施工进度进行相应使用，确保施工的顺利进行。
工程部图纸管理制度
工程部图纸管理制度第一章总则为加强工程部对图纸管理工作的规范和管理，提高图纸管理的效率和质量，制定本制度。
第二章图纸管理的基本要求1. 图纸管理必须遵循图纸的原则和方法，保证图纸的准确、完整、可审、可变更。
2. 图纸管理应当实行分类管理，明确图纸责任人，并建立完善的图纸档案。
3. 图纸管理要严格依照设计文件的要求，不得随意更改和篡改图纸内容。
4. 图纸管理要保持与现场实际施工的一致性，确保施工安全和质量。
第三章图纸管理的组织体系1. 工程部设立图纸管理小组，负责图纸管理的具体工作。
2. 图纸管理小组由工程部领导任命，并指定专门负责图纸管理的工作人员。
3. 图纸管理小组成员应具备相关专业知识和技能，熟悉图纸管理的相关规定。
第四章图纸管理的流程1. 接到设计方面的图纸或变更通知后，图纸管理小组应及时组织人员进行审核和确认。
2. 确认无误后，将相关图纸交与施工单位，并保存好原始图纸。
3. 施工单位在施工过程中如需进行变更或修改，需向工程部图纸管理小组提出变更申请。
4. 工程部图纸管理小组收到施工单位的变更申请后，应当及时组织人员进行审核，并出具变更意见。
5. 确认变更申请无误后，将变更图纸交与施工单位，并保存好原始变更图纸。
第五章图纸管理的责任分工1. 工程部领导应当对图纸管理工作进行统一领导和监督，并定期进行检查和评估。
2. 图纸管理小组负责具体的图纸管理工作，协助领导完成图纸管理的相关事务。
3. 图纸管理人员应认真履行职责，确保图纸管理工作的顺利进行。
4. 施工单位负责按照图纸管理要求进行施工，并配合工程部进行相关图纸管理工作。
第六章图纸管理的监督和检查1. 工程部图纸管理小组应当定期对图纸管理工作进行检查和评估，并及时发现和解决问题。
2. 工程部领导应当定期召开图纸管理例会，对图纸管理工作进行总结和反馈。
3. 工程部领导应当定期进行图纸管理的文件审核，确保文件的完整和准确。
第七章图纸管理的改进1. 工程部应当建立完善的图纸管理信息系统，提高图纸管理的效率和质量。
建筑公司图纸管理制度
建筑公司图纸管理制度一、总则1. 本制度旨在规范公司内部图纸的编制、审核、发放、变更及存档等流程，确保图纸的准确性和有效性。
2. 图纸管理工作应遵循“谁主管、谁负责”的原则，明确各级职责，确保图纸管理的有序进行。
二、图纸编制与审核1. 设计部门负责根据工程项目需求编制图纸，确保图纸内容完整、准确、符合相关标准和规范。
2. 编制完成的图纸需经过专业审核人员的严格审核，审核合格后方可进入下一流程。
3. 任何图纸在未经审核或审核未通过前，不得用于施工或其他任何正式用途。
三、图纸发放与使用1. 审核通过的图纸由资料管理部门统一编号、登记并加盖公司图章后，方可对外发放。
2. 施工单位在使用图纸时，应严格按照图纸要求执行，如有疑问应及时与设计部门沟通解决。
3. 严禁擅自复制、修改或外泄公司图纸，违者将依法追究责任。
四、图纸变更与更新1. 因设计调整、客户需求变更等原因需要修改图纸时，必须按照公司规定的变更流程执行。
2. 变更申请应由相关部门提出，经审批同意后，由设计部门负责修改图纸，并重新进行审核。
3. 变更后的图纸应及时通知所有相关方，并确保原图纸得到及时的替换或更新。
五、图纸存档与保管1. 所有图纸原件和电子版应妥善保存在资料管理部门，建立完善的索引系统，便于查询和使用。
2. 图纸存档应分类明确，定期进行整理和检查，防止图纸遗失或损坏。
3. 对于重要或常用的图纸，应有备份存放在不同的安全地点，以防不测。
六、监督与考核1. 公司应定期对图纸管理工作进行监督检查，确保制度的执行力度。
2. 对于在图纸管理中表现突出的个人或部门，应给予表彰和奖励。
3. 违反图纸管理制度的行为，应根据情节轻重给予相应的处罚。
七、附则1. 本制度自发布之日起实施，由公司管理层负责解释。
2. 本制度如有更新，应及时通知全体员工并做好培训工作。
工程部资料及图纸管理制度
工程部资料及图纸管理制度第一章总则第一条为规范工程部资料及图纸管理工作，提高工程设计、施工质量，保护工程部的知识产权，制定本制度。
第二条本制度适用于工程部及其相关单位在开展工程设计、施工等活动过程中的资料及图纸管理工作。
第三条工程部资料及图纸管理工作应遵守国家法律法规、规章制度，确保资料及图纸的保密性和完整性。
第四条工程部资料及图纸管理工作要坚持“规范、便捷、高效、安全”的原则，加强信息化建设，提高管理水平。
第五条工程部应当建立完善的资料及图纸管理制度，明确组织结构、职责分工，确保资料及图纸的收集、整理、归档和利用工作。
第二章资料管理第六条工程部应当建立资料管理档案室，专门负责工程设计、施工过程中产生的各类资料的整理、归档和保管工作。
第七条工程部资料管理工作包括但不限于：立项文件、设计文件、施工图纸、竣工资料等各类资料的管理和利用。
第八条工程部应当建立资料管理档案馆，定期进行资料清理和整理工作，确保资料的完整性和准确性。
第九条工程部应当建立资料借阅制度，严格限制职工的资料借阅权限，确保资料的安全和保密。
第十条工程部资料管理档案室应当定期进行防火、防水、防磁等安全检查，确保资料的安全性。
第十一条工程部资料管理档案室应当建立资料借出登记制度，记录资料的借出和归还情况，确保资料管理工作的追溯性。
第十二条工程部应当建立定期备份资料的制度，确保资料的安全和可靠性。
第三章图纸管理第十三条工程部应当建立图纸管理制度，规范工程设计、施工过程中的图纸管理工作。
第十四条工程部应当建立专门的图纸室，负责图纸的归档、保管和利用工作。
第十五条工程部图纸室应当定期进行图纸清理和整理工作，确保图纸的完整性和准确性。
第十六条工程部应当建立图纸借阅制度，严格限制职工的图纸借阅权限，确保图纸的安全和保密。
第十七条工程部图纸室应当建立图纸借出登记制度，记录图纸的借出和归还情况，确保图纸管理工作的追溯性。
第十八条工程部应当建立定期备份图纸的制度，确保图纸的安全和可靠性。
工程部图纸如何管理制度
工程部图纸如何管理制度第一章总则第一条为规范工程部图纸管理工作，提高工程部图纸管理质量，加强工程部图纸管理工作标准化、规范化，制定本制度。
第二条本制度适用于工程部各类图纸管理工作，包括设计图纸、施工图纸、技术交底图纸等。
第三条工程部图纸管理应当坚持“谁负责、谁主管、谁监督、谁检查”的原则，确保图纸管理工作有序、高效。
第四条工程部图纸管理应当按照国家相关法律法规和规范要求执行。
第二章图纸管理责任第五条工程部负责人是工程部图纸管理的主要责任人，对图纸管理工作负总责。
第六条工程部图纸管理人员应当严格执行图纸管理制度和相关规定，认真负责完成图纸管理工作。
第七条工程部各岗位人员应当按照职责范围，做好图纸管理工作，确保图纸管理工作有序进行。
第三章图纸接收与登记第八条工程部接收外部图纸应当认真核对图纸内容、数量，并及时登记入库。
第九条工程部图纸管理人员应当建立外部图纸的档案，便于查阅和管理。
第十条工程部图纸管理人员应当按照规定时间进行图纸的定期盘点，确保图纸的完整性。
第四章图纸存储与传输第十一条工程部图纸存储应当按照不同类型的图纸进行分类存放，便于查找和管理。
第十二条工程部图纸存储应当采取防潮、防尘、防火等措施，确保图纸的安全。
第十三条工程部图纸传输应当按照规定的程序和标准进行，确保图纸的安全性。
第五章图纸使用与归档第十四条工程部图纸使用应当按照规定程序进行，严格控制图纸的使用范围和权限。
第十五条工程部图纸归档应当按照规定的时间、地点进行，确保图纸的完整性和安全性。
第十六条工程部图纸归档后，应当建立档案，方便查阅和管理。
第六章图纸修改与审查第十七条工程部图纸修改应当按照规定的程序进行，修改后应当及时更新相关记录。
第十八条工程部图纸修改应当进行严格的审查，确保修改合理、准确。
第七章图纸销毁与报废第十九条工程部图纸销毁应当按照规定的程序和要求进行，销毁后应当做好相关记录。
第二十条工程部图纸报废应当按照规定的程序进行，报废后应当做好相关记录和处置。

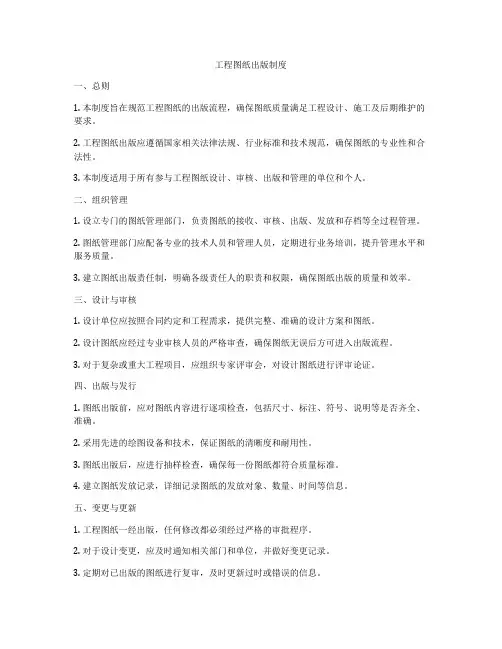

工程图纸出版制度
工程图纸出版制度一、总则1. 本制度旨在规范工程图纸的出版流程，确保图纸质量满足工程设计、施工及后期维护的要求。
2. 工程图纸出版应遵循国家相关法律法规、行业标准和技术规范，确保图纸的专业性和合法性。
3. 本制度适用于所有参与工程图纸设计、审核、出版和管理的单位和个人。
二、组织管理1. 设立专门的图纸管理部门，负责图纸的接收、审核、出版、发放和存档等全过程管理。
2. 图纸管理部门应配备专业的技术人员和管理人员，定期进行业务培训，提升管理水平和服务质量。
3. 建立图纸出版责任制，明确各级责任人的职责和权限，确保图纸出版的质量和效率。
三、设计与审核1. 设计单位应按照合同约定和工程需求，提供完整、准确的设计方案和图纸。
2. 设计图纸应经过专业审核人员的严格审查，确保图纸无误后方可进入出版流程。
3. 对于复杂或重大工程项目，应组织专家评审会，对设计图纸进行评审论证。
四、出版与发行1. 图纸出版前，应对图纸内容进行逐项检查，包括尺寸、标注、符号、说明等是否齐全、准确。
2. 采用先进的绘图设备和技术，保证图纸的清晰度和耐用性。
3. 图纸出版后，应进行抽样检查，确保每一份图纸都符合质量标准。
4. 建立图纸发放记录，详细记录图纸的发放对象、数量、时间等信息。
五、变更与更新1. 工程图纸一经出版，任何修改都必须经过严格的审批程序。
2. 对于设计变更，应及时通知相关部门和单位，并做好变更记录。
3. 定期对已出版的图纸进行复审，及时更新过时或错误的信息。
六、质量控制1. 建立健全的图纸质量管理体系，对图纸的设计、审核、出版等环节进行全面质量控制。
2. 对于发现的问题图纸，应迅速采取措施进行纠正，并分析原因，防止类似问题再次发生。
3. 定期对图纸出版质量进行评估，不断提升图纸出版的整体水平。
七、法律责任1. 违反本制度的单位和个人，将根据情节轻重，承担相应的行政或法律责任。
2. 对于因图纸错误导致的工程质量问题或安全事故，依法追究相关责任人的法律责任。
工程施工图纸管理制度汇编
工程施工图纸管理制度汇编第一章总则第一条为规范工程施工图纸管理，提高工程质量和效率，保障工程安全，制定本制度。
第二条本制度适用于工程建设中的施工图纸管理工作。
第三条工程施工图纸管理应遵循“规范、科学、实用、经济”的原则，确保图纸准确、完整、清晰、可靠。
第四条工程施工图纸管理工作由项目经理负责，建筑设计单位、施工单位及相关部门配合完成。
第五条工程施工图纸管理应符合国家有关法律法规及相关标准规范的要求。
第二章工程施工图纸管理流程第六条工程施工图纸管理流程分为图纸编制、审核、审批、传输、变更、归档等环节。
第七条工程施工图纸应由设计单位依据项目建设要求、技术规范及标准编制，并提交相关部门审核。
第八条工程施工图纸审核应包括技术、安全、质量等方面，审查图纸内容是否符合要求。
第九条工程施工图纸审批由主管部门或单位进行，确保图纸内容满足施工需求。
第十条工程施工图纸传输应及时、准确，避免信息丢失或错误，确保施工顺利进行。
第十一条工程施工图纸变更需经相关部门审批，确保变更内容合理、可行。
第十二条工程施工图纸归档应按照规定的时间、程序进行，确保图纸资料完整、准确。
第三章工程施工图纸管理责任第十三条项目经理应对工程施工图纸管理工作进行统筹协调，组织实施和监督。
第十四条建筑设计单位负责工程施工图纸的编制、审核及相关技术支持。
第十五条施工单位负责工程施工图纸的审批、传输、变更及施工实施。
第十六条相关部门负责对工程施工图纸的审核、审批等环节进行监督和检查。
第四章工程施工图纸管理制度第十七条工程施工图纸管理应建立健全完善的制度和流程，明确责任分工和权限范围。
第十八条工程施工图纸管理应规范图纸编制、审核、审批、传输、变更、归档等环节的操作，确保图纸质量和施工进度。
第十九条工程施工图纸管理应建立信息化管理系统，做好图纸数据的存储、查询、更新等工作。
第二十条工程施工图纸管理应加强培训，提高工作人员的技术水平和管理能力。
第五章工程施工图纸管理监督与检查第二十一条工程施工图纸管理应定期进行监督和检查，及时发现问题并进行整改。
建筑设计施工图管理制度
建筑设计施工图管理制度一、目的与原则为规范建筑设计施工图的管理工作，确保设计质量和施工效率，特制定本管理制度。
二、设计施工图的编制1. 设计单位应根据项目需求和相关法规标准，编制完整、准确的建筑、结构、机电等专业施工图。
2. 施工图应包含所有必要的细节，如尺寸、材料、工艺要求等，并应有清晰的图例和说明。
3. 设计变更应及时更新施工图，并通知所有相关方。
三、施工图的审核与批准1. 施工图完成后，应由设计单位内部进行初步审核，确保图纸符合设计要求和规范。
2. 审核无误的施工图应提交给项目业主或其委托的第三方进行审查。
3. 审查通过的施工图需得到业主和相关政府部门的批准，方可用于施工。
四、施工图的分发与管理1. 经批准的施工图应由设计单位负责分发给施工单位、监理单位及其他相关方。
2. 施工图的电子版和纸质版应妥善保存，并建立索引系统，便于查询和追溯。
3. 任何对施工图的修改或补充都应按照变更管理程序进行，并更新记录。
五、施工图的保密与知识产权1. 施工图及其相关内容属于知识产权，未经授权不得泄露或复制。
2. 参与项目的各方应对施工图的保密性负责，并签订相应的保密协议。
六、施工图的变更管理1. 施工过程中如需变更施工图，应由施工单位提出申请，并说明变更的原因和影响。
2. 变更申请应提交给设计单位进行评估，必要时进行修改，并重新进行审核和批准流程。
3. 变更后的施工图应及时分发给所有相关方，并做好变更记录。
七、监督与考核1. 监理单位应监督施工单位按照批准的施工图进行施工，并确保施工质量。
2. 定期对施工图管理流程进行检查和评估，对发现的问题及时进行纠正和改进。
八、附则1. 本管理制度自发布之日起生效，由项目业主负责解释。
2. 如遇国家法律法规变更，应相应调整本管理制度内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何管理工程图纸
1如何管理工程图纸在建筑设计过程中，一般使用的图纸有三种：硫酸图纸、蓝图、白图。
这三种图纸在纸地、制作工艺、使用方式上有什么区别？那么如何管理工程图纸呢？下面，勤奋边肖为大家整理相关项目管理技巧。
硫酸纸和蓝图的保存
作为设计部门和智力产品，图纸是大量生产的。
一个每年至少几百个项目的中型设计院。
每个项目都有几十张甚至几百张图纸，作为永久保存期的科技档案，每年图纸的增加必然会导致仓库的短缺。
所以作为设计部门，只能保存底图，底图可以保存在图纸专用柜中，做到防火防尘防水。
一般都是按项目和年份存储，方便查找和使用。
蓝图一式两份，由建设单位和建设主管部门存档，并提供给建设单位施工。
蓝图可以折叠成16种尺寸，储存在盒子里，使用时可以打开参考。
考虑到环保的要求，最好选择不含氨显影剂的晒图机，没有空气污染，对晒图人员的影响也小很多。
白色图片的保存
作为图档，白图优势明显。
可以像硫酸纸图纸一样存放在密集柜中，也可以像图纸一样折叠成16个尺寸，打包存放在文件柜中，便于存放，方便拿取。
图形文件的电子备份
图档作为纸制品，具有纸质档案的弱点，即容易变形、开裂、易受潮、
易燃等。
随着计算机技术的发展，图纸的电子化存储成为可能。
近年来，在档案工作者和计算机工作者的努力下，在电子文档管理、数据库建设、电子签名技术、电子文件加密等方面进行了一些有益的探索，取得了一定的成果。
电子文件归档科学合理。
档案管理部门也制定了《电子文件归档与管理规范》。
图纸电子化是指建筑设计师设计的图纸以项目为单位存储在硬盘或光盘上，当文件需要使用时，在档案室的计算机上读取和使用。
一方面，这种档案利用方式更方便、直观、环保；另一方面可以减少纸质档案的磨损，最大限度的保护纸质档案。
图纸电子化可以选择光盘。
光盘的优点是轻便、便携，缺点是易碎、易拉、使用寿命短。
总的来说，硬盘存储更科学合理，因为硬盘比光盘读取速度更快，使用寿命更长。
因此，硬盘是图纸电子存储介质的首选。
由于要存储的图纸和文件较多，选择硬盘时要考虑海量硬盘。
电子绘图便于计算机绘图。
那么，如何让建筑师手绘的图纸电子化，就值得研究了。
这些图纸可以用大幅面扫描仪扫描成图片格式文件并保存。
考虑到扫描的人力和机器成本，首先对于一些没什么使用价值的图纸，不需要电子化；对于一些获奖项目或具有重要纪念意义的图纸，可以通过扫描仪进行电子化保存。
2如何管理工程图纸
收到图纸
任何部门或人员收到的任何外部图纸必须移交给工程文件中心进行
处理。
工程文件中心负责接收图纸，对照图纸通知进行检查，并保存记录。
如果发现错误和遗漏，工程文件中心的人员必须向发送方报告，并要求发送方提供正确或缺失的图纸。
工程文档中心根据传输单进行机器传输，并将传输单归档。
工程文档中心根据收到的图纸的系统编号和专业对其进行分类、分发、归档和存储
工程部负责人确定图纸的发放范围，工程文件中心负责图纸的发放。
工程文件中心人员填写图纸发放单，由工程部门负责人审核，按发放范围发放。
工程文件中心必须保留图纸签发记录，收件人必须在图纸签发单上签字，以确认收到相关图纸。
当分发新图纸时，工程文件中心必须回收废弃的图纸并保存记录，以防止误用。
任何不能按要求将旧图纸归还工程文件中心的单位或个人，必须向工程文件中心提交图纸损失报告。
，并向工程部负责人汇报。
否则，由施工单位或部门承担因误用版本图纸造成的责任后果。
3如何深化图纸设计
(1)深化设计软件的选择
根据深化设计要表达的内容和深度以及允许的时间，选择不同的专业软件或模式进行深化设计，如AutoCAD 2D、AutoCAD 3D、Revit、
天正建筑机电等。
目前市场上流行的都是可选方案。
其中，AutoCAD 是目前最成熟的深度设计软件，可编辑性最强，表达效果清晰，通用性最强。
在美国，有些项目使用AutoCAD进行三维表达施工图。
Revit是目前比较流行的BIM软件之一，基于3D模式的绘图环境，可以以2D/3D的任意模式输出，可视性强。
在这个软件环境中，深化设计结果的准确性相对较高。
但是软件中的族元素相对较少，编辑族相对比较困难。
进行详细设计既困难又耗时。
设备材料厂商的软件元素支持度也是选择软件的重要标准之一。
不同厂家对AutoCAD和Revit元素的支持程度不同，要梳理一下目前供应商对软件元素的支持程度。
对于我们对软件的选择，还要考虑软件的熟悉程度，对软件可编辑性的掌握程度，以及目标对象的表达深度。
(2)基本绘图元素的积累
基本的绘图元素有哪些？国家标准中定义了具有相应尺寸执行规则的材料或产品，这些物理尺寸用1:1表示在CAD三维基础模型和平面模型中，最后以块和族为基本绘图元素。
比如管道的基本要素包括：标准长度管道(不同规格单独制作)、标准三通、标准存水弯、标准45度斜三通，以及管件、法兰、蝶阀、闸阀、截止阀、过滤器、泵等。
对于元素的积累，必须有一个合理的运行机制，这样这种枯燥而有意义的工作才能很好的持续下去。
(3)如何根据材料绘制专业深化图
根据设计思路和施工要求，将设计图上的管线分解为由基本要素组成的实际物质情况，图纸上明确表达了标高、坡度、支吊架等信息。
如何管理工程图纸如何管理工程图纸如何深化图纸设计。
