自动化生产线之装配站——论文[3]

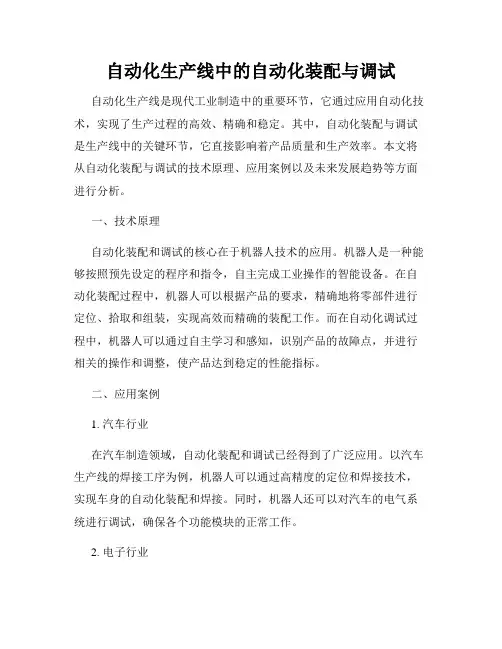

自动化生产线中的自动化装配与调试
自动化生产线中的自动化装配与调试自动化生产线是现代工业制造中的重要环节，它通过应用自动化技术，实现了生产过程的高效、精确和稳定。
其中，自动化装配与调试是生产线中的关键环节，它直接影响着产品质量和生产效率。
本文将从自动化装配与调试的技术原理、应用案例以及未来发展趋势等方面进行分析。
一、技术原理自动化装配和调试的核心在于机器人技术的应用。
机器人是一种能够按照预先设定的程序和指令，自主完成工业操作的智能设备。
在自动化装配过程中，机器人可以根据产品的要求，精确地将零部件进行定位、拾取和组装，实现高效而精确的装配工作。
而在自动化调试过程中，机器人可以通过自主学习和感知，识别产品的故障点，并进行相关的操作和调整，使产品达到稳定的性能指标。
二、应用案例1. 汽车行业在汽车制造领域，自动化装配和调试已经得到了广泛应用。
以汽车生产线的焊接工序为例，机器人可以通过高精度的定位和焊接技术，实现车身的自动化装配和焊接。
同时，机器人还可以对汽车的电气系统进行调试，确保各个功能模块的正常工作。
2. 电子行业在电子行业，自动化装配和调试也是不可或缺的环节。
例如，在手机制造过程中，机器人可以将各种小型零部件精确地组装在一起，如屏幕、按键等。
同时，机器人还可以通过自动化测试装置对手机进行严格的功能测试和质量检测，保证产品的性能达到要求。
三、未来发展趋势随着科技的不断进步，自动化装配和调试技术也在不断发展和创新。
未来，我们可以预见以下几个趋势：1. 智能化升级：机器人将更加智能化，能够通过学习和感知来提高其适应环境和处理能力。
2. 模块化设计：产品将更加注重模块化设计，方便机器人进行组装和调试。
3. 多机器人协作：多个机器人将协同工作，提高生产效率和灵活性。
4. 自动化调试优化：机器人将能够自动调整参数和优化生产过程，提高产品的一致性和稳定性。
总结：自动化装配与调试是自动化生产线中至关重要的环节，它通过机器人技术的应用，实现了高效、精确和稳定的生产过程。
自动化生产线的设计毕业论文
自动化生产线的设计毕业论文目录第一章自动化生产线装备的概述---------------------1-1 YL-335B的基本组成------------------------1-2 YL-335B的基本功能-------------------------1-3 YL-355B的结构与认知-----------------------1-4 YL-355B的整体控制-------------------------第二章装配单元的结构------------------------------- 2-1 装配单元的功能------------------------------- 2-2 装配单元的结构组成-------------------------- 2-3 气动控制回路--------------------------------- 第三章装配单元的PLC的控制------------------------ 3-1 PLC的I/O的接线原理-----------------------3-2 装配单元的编程----------------------------- 结论--------------------------------------------- 参考文献--------------------------------------------- 致谢--------------------------------------------- 附录---------------------------------------------第一章自动化生产线装备的概述1-1 自动生产线的基本组成自动生产线实训考核装备由安装在铝合金导轨式实训台上的送料单元、加工单元、装配单元、输送单元和分拣单元5个单元组成。
其中，每一工作单元都可自成一个独立的系统，同时也都是一个机电一体化的系统。
无人工厂中的自动化装配与生产线设计
无人工厂中的自动化装配与生产线设计自动化技术的快速发展正在引领着工业生产的革命性转变，无人工厂作为自动化领域的一项重要应用，在提高生产效率和降低人力成本方面具有巨大的潜力。
在无人工厂中，自动化装配与生产线设计起着关键的作用，本文将深入探讨这一主题，分析其背后的原理和实施方法。
一、自动化装配技术的原理与应用自动化装配技术是实现产品快速、高效装配的关键。
它通过引入智能机器人、传感器、视觉系统等先进设备，实现对零件的抓取、定位、拧紧等操作，完成产品组装的自动化过程。
在无人工厂中，自动化装配技术可以大幅度提高生产效率，减少人力投入，降低产品质量风险。
在自动化装配技术中，机器人是核心的执行器。
它们具有高度灵活性和精准性，可以根据预设的程序和算法，完成各种装配动作。
例如，柔性装配机器人可以根据产品不同的形状和尺寸，灵活调整夹爪的位置和力度，实现精准的零件抓取和组装。
而视觉系统则通过图像识别和图像处理，对产品零件进行检测和定位，保证装配过程的准确度和一致性。
除了机器人和视觉系统，自动化装配还离不开传感器技术的支持。
传感器可以实时感知装配过程中的力度、温度、压力等参数，并将这些数据反馈给控制系统，实现对装配过程的监控和调节。
通过传感器的智能化应用，可以实现装配过程的自适应和优化，提高产品质量和装配效率。
二、无人工厂生产线设计的关键考虑因素无人工厂的生产线设计需要综合考虑多个关键因素，包括生产效率、设备配置、流程优化等。
下面将分别进行探讨：1. 生产效率：无人工厂的目标是实现高效的自动化生产，因此生产线的设计应追求最大的生产效率。
这涉及到对产品工艺流程的深入分析和优化，合理划分工作站和任务分配，并借助仿真软件进行模拟和验证，找到最佳的生产线布局和工艺流程。
2. 设备配置：选择合适的设备对无人工厂的生产效率和产品质量至关重要。
在设计无人工厂的生产线时，需要充分考虑设备的稳定性、可靠性和适应性，以满足不同产品的装配要求。
装配生产线(3篇)
第1篇随着科技的飞速发展，制造业在生产效率、产品质量和生产成本等方面对装配生产线提出了更高的要求。
装配生产线作为现代制造业的核心环节，其高效、稳定和智能化的特点，已成为推动产业升级的重要力量。
本文将从装配生产线的定义、组成、特点以及发展趋势等方面进行阐述。
一、装配生产线的定义装配生产线是指按照产品组装工艺流程，将原材料、零部件等经过一系列加工、组装、检测等工序，最终形成成品的生产线。
它具有自动化、连续化、模块化、柔性化等特点，是实现产品大批量、高效率生产的基础。
二、装配生产线的组成1. 设备：包括各种自动化设备、手动设备、检测设备等，如数控机床、机器人、输送带、自动化检测设备等。
2. 工具：包括用于组装、调试、维修等工序的各种工具，如扳手、螺丝刀、量具等。
3. 辅助设备：包括用于提高生产效率、改善工作环境的设备，如输送设备、周转车、工具柜等。
4. 人员：包括生产线操作人员、管理人员、维修人员等。
5. 软件系统：包括生产管理系统、设备控制系统、质量控制系统等。
三、装配生产线的特点1. 自动化：装配生产线采用自动化设备，实现了生产过程的自动化，提高了生产效率。
2. 连续化：生产线上的设备、工装、物料等按照一定的工艺流程进行连续生产，减少了生产过程中的停顿和等待时间。
3. 模块化：生产线上的设备、工装等可根据产品需求进行灵活配置，便于生产线的扩展和升级。
4. 柔性化：装配生产线可适应不同产品的生产需求，实现多品种、小批量生产。
5. 精细化：装配生产线采用高精度设备、工装和检测设备，确保产品质量。
6. 环保节能：装配生产线采用节能设备、环保材料，降低生产过程中的能耗和污染。
四、装配生产线的应用1. 汽车制造：汽车生产线是典型的装配生产线，包括车身焊接、涂装、总装等环节。
2. 电子产品：电子产品生产线包括元器件加工、组装、测试等环节，实现电子产品的批量生产。
3. 家用电器：家电生产线涵盖冰箱、洗衣机、空调等产品的组装、检测等环节。
自动化生产线——装配站系统毕业设计

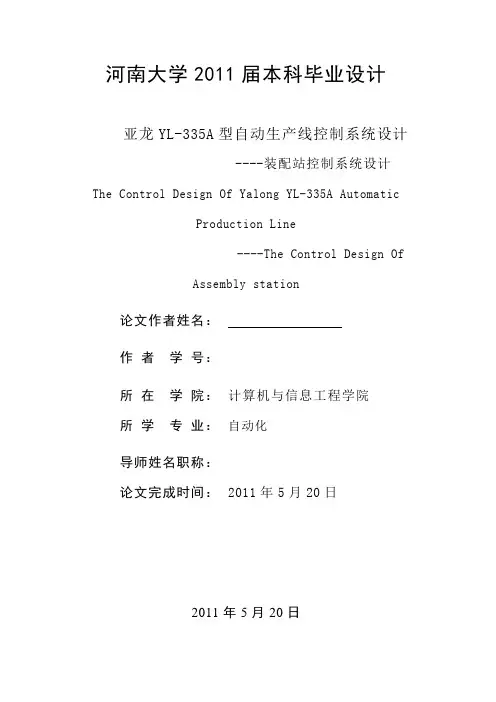

河南大学2011届本科毕业设计亚龙YL-335A型自动生产线控制系统设计----装配站控制系统设计The Control Design Of Yalong YL-335A AutomaticProduction Line----The Control Design OfAssembly station论文作者姓名：作者学号：所在学院：计算机与信息工程学院所学专业：自动化导师姓名职称：论文完成时间：2011年5月20日2011年5月20日河南大学2011届毕业设计开题报告（由学生本人认真填写）河南大学2011届毕业设计任务书（由学生本人认真填写）河南大学2011届毕业设计中期检查表学院名称：计算机与信息工程学院此表除第四项外由学生填写指导教师签名学院名称：计算机与信息工程学院此表由教师填写备注：一、论文的质量评定，应包括对论文的语言表达、结构层次、逻辑性理论分析、设计计算、分析和概括能力及在论文中是否有新的见解或创新性成果等做出评价。
从论文来看学生掌握本专业基础理论和基本技能的程度。
二、成绩评定采用结构评分法，即由指导教师、评阅教师和答辩委员会分别给分（以百分计），评阅教师得分乘以20%加上指导教师得分乘以20%加上答辩委员会得分乘以60%即综合成绩。
评估等级按优、良、中、差划分，优90-100分；良76-89分；中60-75分；差60分以下。
三、评分由专业教研室或院组织专门评分小组（不少于5人），根据指导教师和答辩委员会意见决定每个学生的分数，在有争议时，应由答辩委员会进行表决。
四、毕业论文答辩工作结束后，各院应于6月20日前向教务处推荐优秀论文以汇编成册，推荐的篇数为按当年学院毕业生人数的1.5%篇。
五、各院亦可根据本专业的不同情况，制定相应的具有自己特色的内容。
须报教务处备案。
六、书写格式要求：1、目录；2、内容提要须书写200左右汉字，开题报告（文科除外）的内容要根据不同专业的课题任务要求，阐述查阅文献、文案论证、解题思路、工作步骤等；3、正文（含引言、结论等）；4、参考文献（或资料）河南大学本科生毕业设计承诺书说明：学生毕业设计如有保密等要求，请在备注中明确，承诺内容第2条即以备注为准。

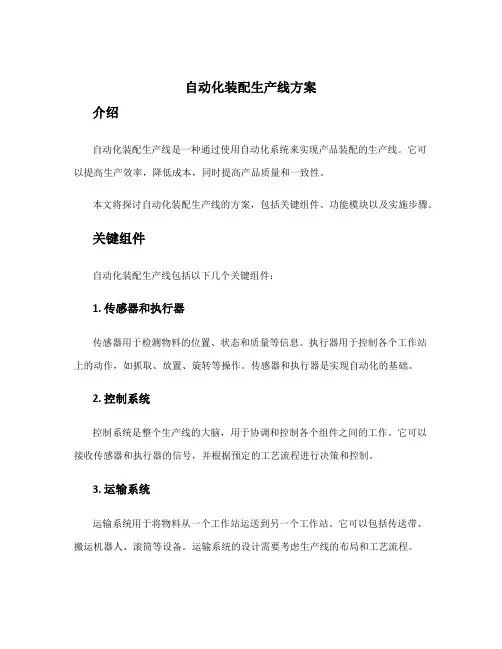

自动化装配生产线方案
自动化装配生产线方案介绍自动化装配生产线是一种通过使用自动化系统来实现产品装配的生产线。
它可以提高生产效率，降低成本，同时提高产品质量和一致性。
本文将探讨自动化装配生产线的方案，包括关键组件、功能模块以及实施步骤。
关键组件自动化装配生产线包括以下几个关键组件：1. 传感器和执行器传感器用于检测物料的位置、状态和质量等信息。
执行器用于控制各个工作站上的动作，如抓取、放置、旋转等操作。
传感器和执行器是实现自动化的基础。
2. 控制系统控制系统是整个生产线的大脑，用于协调和控制各个组件之间的工作。
它可以接收传感器和执行器的信号，并根据预定的工艺流程进行决策和控制。
3. 运输系统运输系统用于将物料从一个工作站运送到另一个工作站。
它可以包括传送带、搬运机器人、滚筒等设备。
运输系统的设计需要考虑生产线的布局和工艺流程。
数据管理系统用于收集、存储和分析生产线的数据。
它可以帮助监控生产线的运行状态，及时发现和解决问题，并提供数据支持进行生产优化。
功能模块自动化装配生产线可以划分为以下几个功能模块：1. 物料供应和储存物料供应和储存模块负责将原材料和零部件送至生产线上。
它可以包括供料装置、储料仓等设备，通过自动化的方式提供物料供应。
2. 组件装配组件装配模块负责将零部件按照工艺流程进行组装。
它可以包括装配机器人、装配线等设备，通过自动化的方式完成组装任务。
3. 质量检测质量检测模块负责对装配好的产品进行检测。
它可以包括视觉检测系统、传感器等设备，通过自动化的方式检测产品的质量。
4. 包装和分拣包装和分拣模块负责将产品进行包装和分拣。
它可以包括包装机器人、分拣机等设备，通过自动化的方式完成包装和分拣任务。
数据管理和分析模块负责收集、存储和分析生产线的数据。
它可以包括数据库、分析软件等工具，通过自动化的方式进行数据管理和分析。
实施步骤实施自动化装配生产线的步骤如下：1.确定需求：明确自动化装配生产线的目标和需求，包括生产能力、生产效率、质量要求等。
自动化生产线——装配站系统毕业设计
自动化生产线——装配站系统毕业设计一、设计背景近年来，随着经济的发展和科技的进步，人工生产已经不能满足现代工业快速生产的需要，自动化生产线逐渐成为主流。
自动化生产线由各种工艺流程组合而成，每一个工艺流程都有相应的自动化设备来完成，其中装配站系统是非常重要的环节之一。
本毕业设计旨在设计一套完整的装配站，实现产品的快速、高效、稳定、安全地制造，提高生产效率和质量。
二、设计需求装配站系统是自动化生产线中的重要组成部分，其主要任务是完成产品的装配工作。
系统要求能够自动完成工艺流程，节约人力成本；具有高效性和稳定性，保证产品质量；同时，安全性是关键，必须采取相应的措施防范意外事故的发生。
具体要求如下：1.自动化控制：系统应具有自动化控制功能，能够自动运行工艺流程，自动完成装配工作，免去工人操作。
2.高效性：系统需要具有高效性，保证产品的快速生产，最大程度地提高生产效率。
3.稳定性：系统需要具有稳定性，能够持续、稳定地运行，确保产品的一致性和质量。
4.安全性：系统需要具有安全性，采取相应的措施防范意外事故的发生，保护工人的安全。
三、设计方案为了满足上述需求，本毕业设计选用基于PLC的自动化控制技术和机械传动技术来设计装配站系统。
系统包括传送带、机械臂和控制电路等多个部分，具体设计方案如下：1.传送带传送带是装配站系统中的主要部分，用于将产品从生产线上运输到装配站。
传送带采用万向轮设计，能够自由运动，并能够根据不同的产品进行调整。
传送带上还配置了传感器，能够自动检测产品的到达和离开。
2.机械臂机械臂是完成装配工作的主要工具，采用六轴机械臂设计，具有良好的自由度和灵活性，能够完成各种复杂的装配任务。
机械臂上安装有多个工具，如夹持器、吸盘器和扳手等，能够适应不同的装配需求。
3.控制电路控制电路采用基于PLC的自动化控制技术，能够对传送带和机械臂进行精确的控制。
整个控制系统采用模块化设计，易于维护和升级。
四、系统优势1.自动化控制：采用基于PLC的自动化控制技术，系统能够自动化运行全过程，大大节省人力成本。
自动化生产线中的自动化装配与调试策略优化
自动化生产线中的自动化装配与调试策略优化自动化生产线的广泛应用已成为现代工业领域的一个重要特点。
其中，自动化装配与调试策略的优化对整个生产线的运行效率和产品质量起着至关重要的作用。
本文将探讨自动化生产线中的自动化装配与调试策略优化的相关内容。
一、自动化装配策略优化自动化装配是指通过机器或机器人等自动设备完成产品组装的过程。
在自动化生产线中，自动化装配的策略优化可以通过以下几个方面实现。
1. 工艺规划优化工艺规划是自动化装配的基础，需要根据产品的特点和要求，设计出合理的装配工艺流程。
通过优化工艺规划，可以减少不必要的装配步骤，提高装配效率。
同时，在制定工艺规划时，还应考虑装配工位的布局，以最大程度地减少物料和工具的运输距离，提高整个生产线的运行效率。
2. 自适应装配自适应装配是指根据产品的异构性和多样性，使装配设备具备适应不同规格产品要求的能力。
通过引入传感器和智能控制系统，可以实现对产品尺寸、形状等特征的检测和识别，并根据产品特征自动调整装配设备的参数，实现自适应的装配操作。
3. 机器人技术应用机器人在自动化装配中具有广泛应用前景。
通过引入机器人技术，可以实现高精度的产品组装，提高装配质量和效率。
此外，机器人还可以替代人工完成一些重复性、危险性较高的装配操作，提高工作环境的安全性和人工的利用率。
二、自动化调试策略优化自动化调试是指在自动化生产线中对装配好的产品进行功能测试和故障诊断的过程。
自动化调试策略的优化可以通过以下几个方面实现。
1. 智能诊断与预测通过引入智能检测设备和算法，可以实现对产品故障的自动诊断和预测。
通过对产品进行实时监测和数据分析，可以提前发现潜在故障，并采取相应的维修措施，减少生产线的停机时间和产品的返修率，提高整体生产效率。
2. 联网调试系统通过建立联网调试系统，可以实现对自动化装配完成的产品进行远程调试。
工程师可以通过远程监控和操控设备，对产品进行功能测试和故障排查，减少因调试带来的额外成本和时间。
