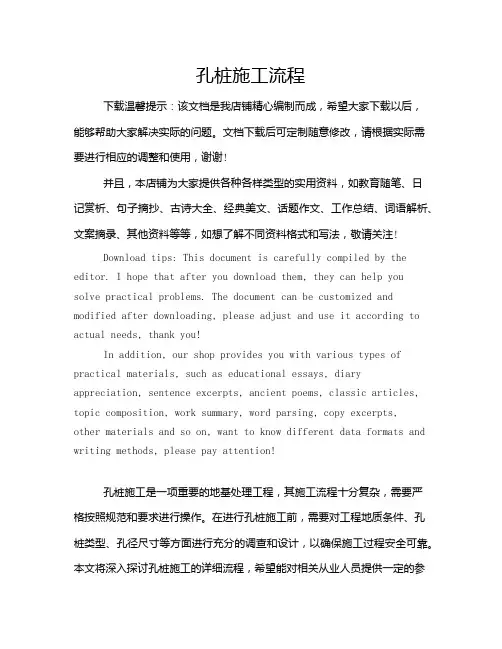

孔桩施工流程
孔桩施工流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!孔桩施工是一项重要的地基处理工程，其施工流程十分复杂，需要严格按照规范和要求进行操作。
桩基工程施工流程及质量要求
桩基工程施工流程及质量要求桩基工程在建筑施工中起到了重要的作用，它是保证建筑物牢固稳定的关键工序。
本文将介绍桩基工程的施工流程，并重点阐述桩基工程的质量要求。
一、桩基工程施工流程1. 前期准备桩基施工前，需要进行详细的勘测和设计。
勘测人员通过地质勘探技术，获取地下土层情况和地基承载能力等数据。
设计人员根据勘测结果进行桩型、桩径和桩长等参数的确定。
2. 桩基施工准备施工前，需要对施工现场进行平整，清除杂物和障碍物。
同时，需要搭建施工设备，准备施工所需的材料和工具。
3. 桩基施工（1）钻孔根据设计要求，在地基中打开相应直径和深度的钻孔。
钻孔可采用徒手或机械钻孔的方式，取决于地层情况和设计参数。
（2）清孔钻完孔后，需要进行清孔处理。
清孔是为了去除孔底堆积物和锥度，保证钻孔的质量。
清孔可采用注水冲洗、空气吹扫等方式进行。
（3）加固在钻完孔并清孔后，需要进行桩加固。
一般情况下，施工人员会将钢筋丝网等加固材料放入孔内，以增加桩的承载能力。
（4）灌注混凝土最后，施工人员将混凝土灌注至钻孔中。
灌注混凝土时，需要注意控制灌注速度和质量。
灌注完成后，需要养护一段时间，使混凝土坚固硬化。
4. 后期处理桩基施工完成后，需要对施工现场进行清理，恢复原状。
施工设备和材料要做好清点，确保施工过程中不留下任何隐患。
二、桩基工程质量要求1. 钻孔质量钻孔是桩基工程中最重要的一项工作，其质量直接关系到桩的承载能力。
钻孔的直径和深度应与设计要求一致。
同时，钻孔应垂直于地面，并具有一定的强度和密实度。
2. 清孔质量清孔是为了保证孔底的质量，提高桩的承载能力。
清孔的质量要求包括清除孔底堆积物和孔壁的坚固度和平整度。
3. 加固质量桩的加固质量直接关系到桩的承载能力和抗震性能。
加固过程中，加固材料要牢固固定，与孔壁之间要有足够的粘结力。
4. 混凝土灌注质量混凝土灌注是桩基工程的最后一道工序，灌注质量直接关系到桩的强度和稳定性。
混凝土灌注时，要注意控制灌注速度和质量。
桩基施工管理制度
桩基施工管理制度第一章总则第一条为规范桩基施工管理工作，保障工程质量和安全生产，根据《建筑施工安全生产管理条例》、《桩基工程施工及验收规范》等相关法律法规和标准，制定本管理制度。
第二条本管理制度适用于公司内桩基施工管理工作，包括桩基施工准备、施工组织、施工过程、施工验收等环节。
第三条公司桩基施工管理的主要目标是确保桩基施工安全、质量和进度，最大程度地减少施工事故和质量问题，提高桩基施工效率和工程质量。
第四条公司桩基施工管理的基本原则是科学、严格、规范、合理。
第五条公司桩基施工管理工作由施工管理部门负责具体实施，各相关部门和人员必须严格遵守本管理制度的规定。
第二章桩基施工准备第六条桩基施工前，必须进行周密的施工准备工作，包括施工人员的技术培训、材料设备的准备、施工方案的编制等。
第七条施工前，施工单位必须对桩基施工现场进行全面勘察，了解地质情况、施工条件等，制定有效的施工方案。
第八条施工单位必须对桩基施工所需的材料、设备进行全面检查和准备，确保施工所需的一切条件齐全。
第九条施工单位必须对施工人员进行技术培训，特别是对操作人员进行专业技术的培训和安全防护知识的培训。
第十条施工单位必须制定完善的施工组织设计，包括人员配备、安全防护、交通组织等方面的安排。
第三章桩基施工组织第十一条桩基施工现场必须执行“一岗双责”制度，明确责任分工，保证施工安全、质量和进度。
第十二条桩基施工现场必须建立健全的安全生产管理制度，包括施工安全制度、安全生产教育培训制度、安全生产检查制度等。
第十三条桩基施工作业必须进行严格的安全防护，包括操作人员的安全帽、安全带、安全鞋等，严禁违章操作。
第十四条桩基施工现场必须进行全面的施工监管，确保施工安全、质量和进度。
对不符合要求的情况要及时进行整改，确保施工质量。
第四章桩基施工过程第十五条桩基施工过程中，必须严格按照施工方案进行操作，不得擅自改动施工方案。
第十六条桩基施工过程中，必须进行全面的施工记录，包括施工日志、施工记录、材料使用记录等。
桩基施工作业指导书(初稿)
桥梁桩基施工作业指导书一、桩基施工前的准备工作：1、现场临时用电设施、用水设施已经完成；2、桥梁桩基施工机械进场人员到位；3、砼厂家已通过了监理工程师的考察，并已进行了批复；4、混凝土配合比及所用原材料经过监理工程师的复核试验合格并批复；5、钢筋已进场，并已通过验收；6、检测管已进场；7、分项工程开工报告已批复；8、测量工作已经完成，并已设了护桩。
9、现场配备满足生产的电源，同时配备不小于120KW的备用发电机一套二、桩基施工中的注意事项及要求：（一）、钻孔施工1、每台钻机在施工前配备一个标识牌，内容包括：墩、台号，桩基编号，设计桩底标高，设计桩顶标高，护筒标高，桩长，机长姓名，安全负责人，质检负责人2、桩基施工钻孔记录应及时、准确、完整，每两小时记录一次，在遇到地质变化时应记录清楚。
3、在钻进过程中应定时对钻孔倾斜度进行检查，并做好记录，当发现钻孔的倾斜度超过规范要求时，应立即采取措施进行纠正，防止终孔时钻孔的倾斜度达不到规范要求。
4、当钻孔进入岩层时，应立即通知现场监理对入岩的标高予以确认。
5、入岩后应定时收集岩样，并做好详细的记录（包括取样时的标高，取样的时间），岩样的保管应按取样的时间顺序分开存放，为确定入岩的深度、完成岩样的鉴别做好准备工作。
6、钻孔达到设计标高时应立即通知现场监理到场，对终孔标高进行确认。
7、终孔，当钻孔标高达到设计标高并满足规范要求（支承桩的孔深比设计深度超深不小于50㎜）、地质情况与设计相符合且嵌岩深度满足设计要求时，方可终孔。
（二）、钢筋制作及安装。
1、钢筋笼顺直无锈蚀，主筋及箍筋间距均匀，箍筋绑扎无松动，构造筋焊接牢固，定位筋位置正确，确保钢筋数量满足设计图纸要求。
钢筋笼整体钢度合格，能满足吊装要求。
2、钢筋笼的安放：控制好钢筋笼底面高程，同时考虑声测管的标高，两节笼对接注意两节笼的顺直度，保证连接长度；3、钢筋笼安装位置准确，必须做好防止钢筋上浮的工作。
4、同时要有必要的安全措施。
桩基工程施工管理规程
桩基工程施工管理规程批准：审核：拟稿：主责部门相关部门执行日期备注区域总部工程管理部城市公司项目部1、适用范围：本规程适用于水泥粉煤灰碎石桩及碎石搅拌桩等桩基工程施工过程各阶段的质量控制。
2、涉及部门和职责：部门流程中承担的职责区域总部工程管理部负责本规程的制定、修改、分发及解释城市公司项目部负责本规程的具体实施3. 工作程序3.1 CFG 桩施工3.1.1 CFG桩施工流程测量放线及复核桩机就位垂直度控制钻孔至设计深度泵送 CFG 桩混合料拌和CFG桩混合料清混合料注满后，按规定速度边泵送边提升钻杆至地表除弃土终孔移位施工下一根桩3.1.2管理过程3.1.2.1事前控制(1)三通一平根据桩基类型对场地地基承载力、供电量的不同要求，做好场地平整及通电的工作，根据桩的布置情况做好通路的工作，标记处理场地范围内地下构筑物及管线。
检查对桩机运行的松软场地是否进行预压处理及周围是否已做好有效的排水措施。
(2)试桩为检验桩的施工工艺、机械性能及质量控制，核对地质资料，在工程桩施工前，应先做试验桩，根据发现的问题修订施工工艺。
(3)审批施工方案结合地质勘察报告、周边环境情况、图纸及图纸会审纪要，审核施工单位的施工方案是否合理、科学，并填写《施工方案审批表》。
对施工单位的方案重点审查以下几点内容：1)施工机械的选用是否符合要求2)施工人员的配备是否到位3)施工路线的安排是否合理4)相关技术措施是否合理、可行(4)检查施工人员的上岗证、资质证明及施工机械的检定证书，并根据程序文件的要求填写相关纪录。
(5)检查施工单位的水准基点设置及测量放线，要求定出控制轴线、打桩场地边线并标识。
(6)检查选用的水泥、粉煤灰、碎石及外加剂等原材料试验报告是否齐全，试验结果是否合格。
根据结果填写相关纪录。
3.1.2.2事中控制(1)施工顺序CFG桩施工一般优先采用间隔跳打法，也可采用连打法。
具体的施工方法由现场试验来确定。
连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。
桩基工程施工管理规程
桩基工程施工管理规程一、保证质量目标的措施1、原材料质量保证措施原材料采购制度原材料质量检验制度原材料（成品或半成品）保管及发放制度2、施工前质量保证措施●按图纸会审程序组织图纸会审为了避免因对图纸理解不深因素而影响工程质量，各项工程开工前均应按图纸会审程序组织图纸会审，图纸会审重点为：a.施工图与设备、特殊材料的技术要求是否一致；b.设计与施工主要技术方案是否相适应；c.图纸表达深度能否满足施工要求；d.施工图之间和总、分图之间、总、分尺寸之间有无矛盾。
●人员的质量控制所有施工人员及工程管理人员在开工前都要进行质量教育，并向全体施工人员进行交底，提高质量意识，落实公司的质量方针，确保质量目标的顺利实现。
根据工程特点和施工人员管理水平、技术水平的现状，应制定培训计划，进行必要的培训，持证上岗。
3、施工过程质量保证措施3-1、施工过程中，每道工序必须按作业指导书要求的施工工艺及施工方法进行施工。
关键工序事先找出容易出现的质量问题，制定出相应的质量预防措施，防止不合格品或质量缺陷的产生。
3-2、施工过程中科学调度，协调好各工序间、各工种间的交叉作业，最大限度地降低交叉施工给工程质量带来的不良影响。
3-3、严格按审定的施工组织设计施工施工组织设计是工程施工大纲，是根据本工程的特点，技术要求，工程地质情况，现场施工条件，人员素质，施工能力、机械装备程度确定的施工组织设计，所以在工程施工中应认真做到以下几点：1）工程开工前应组织本工程管理人员、施工人员熟悉了解本工程的施工组织设计，使每个人都明确工程的总体要求、本岗位的职责、工程的质量要求和技术要求。
2）按施工组织设计，对实际操作者进行技术交底。
3-4、加强施工现场质量管理按照质量管理体系要求，加强施工现场质量管理。
各个工序都在受控之中，做好各种施工记录，并做好以下几项工作。
1）认真做好施工图纸的会审与设计交底。
2）严格执行施工中的检验复核工作，对不合格品及时处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东佛清广高速公路发展有限公司
桩基终孔管理程序
一、总则
第一条为加强广东佛清广高速公路发展有限公司（以下简称项目公司）的桥梁桩基终孔管理，提高桩基终孔质量，明确终孔权限及流程，规范桩基变更程序，根据《公路桥涵施工技术规范》(JTG/T F50-XXXX)、《公路工程施工监理规范》(JTG G10-XXXX)、《广东省高速公路建设标准化管理指南》等相关规范、规程、标准和指南的要求，结合本项目实际情况，特制定本办法。
第二条适用范围：本管理程序适用于佛清从高速公路北段工程建设项目（以下简称“本项目”）桥梁桩基终孔管理。
二、一般要求
第三条正式开工前，施工单位应认真阅读设计图纸，根据《工程地质勘察报告》核查本标段范围内地质勘查钻孔资料是否满足地质勘查原则及设计要求，如有需要，可向设计单位书面提交地质勘查补充钻孔申请，设计单位审查后报项目公司审批。
第四条桩基施工前，施工单位应对结构物进行坐标放样，复核桩基标高和地形水文条件，并对桥址处原有地面线及水下地形情况进行复测。
若发现与设计不符时，应及时向设计单位和项目公司反映，由项目公司组织设计单位、监理单位、施工单位共同到现场勘查确认是否调整桩基标高和系梁标高。
（一）对于地形条件变化较大的地段，实际地面标高较原设计桩顶标高之差超出+20cm～+100cm范围的，由项目公司组织设计单位根据实际地形、地质参数重新计算确定桩顶标高和终孔桩底标高及墩高参数。
（二）对于水文条件变化较大的地段，由项目公司组织设计单位根据实际水文条件重新确定桩基类型、永久护筒深度，重新计算终孔桩底标高。
（三）当桩位处于自然斜坡上，且需在桩位处修筑施工平台时，平台施工填挖高度合计超过2m或现场地质情况较差时，施工单位须向总监办上报该工点的专项施工及防护方案，经总监办批复并报备项目公司后方可实施。
设计单位根据批复的方案，结合现场实际情况对桩基重新进行验算，调整桩顶及系梁标高，桩基有效长度须从未破坏的原地面算起，整平松土范围内桩基长度不能作为桩基有效长度。
第五条桩基开孔应按照“先已知、后未知”原则，施工单位应首先选取有完整地质钻探资料的桩位进行开孔，以便判断实际地质情况与勘察设计的相符性，总结进尺和渣样等数据，为后续桩基施工积累经验、确定参考参数等。
第六条施工单位在桩基钻进深度到达中、微风化岩层、岩性变化及终孔前均要求报告桥梁（或地质）专业监理工程师，桥梁（或地质）专业监理工程师须2小时内到场查验渣样，了解进尺情况确保渣样的真实性和准确性，核查地质勘查资料与实际地质情况的一致性。
施工单位若对其的判断有异议时，应及时通知项目公司，由项目公司
组织各方代表到现场勘查，必要时可进行超前钻或补钻。
第七条端承桩钻进至设计要求的持力层时，桥梁（或地质）专业监理工程师应从孔底及时捞取钻渣进行查验，并在进入持力层后，每进尺50cm或每2个小时捞取一次渣样，以判断入岩情况及进尺速度等数据，并在成孔记录中注明，作为判断终孔的依据。
第八条项目公司、设计单位和监理单位任何一方对终孔有不同意见时均不能进行终孔。
桩基终孔未验收通过时，施工单位不得进行下一步施工。
第九条施工单位在所有桩基施工过程中，应留存各种岩土样本，并对岩土样本保留彩色图像资料备查，在桩检报告未公布前，施工单位需妥善保管终孔渣样样本，直至桩检判定为II类及以上桩基。
岩土渣样必须配置专门的存储盒，在现场摆放整齐，每批渣样均需及时标明取样时间、取样的位置（标高或孔深）、渣样岩性描述等信息。
若渣样反映的实际岩面标高与地质勘察资料不符，需及时通知现场监理工程师到场查验。
现场监理工程师必须每天进行现场巡查，及时贴标并署名确认。
第十条施工单位造浆应采用合格粘土，粘土中不能混杂岩块，以免影响渣样判断。
第十一条施工单位现场成孔记录要书写规范、内容齐全、填写及时，自检工程师及现场监理工程师要及时签字确认，杜绝渣样采集造假等现象。
第十二条终孔前，施工单位必须将有关资料（如设计图纸、钻
孔柱状图、成孔记录表、渣样）带到桩基终孔现场，否则项目公司、设计单位、监理单位有权拒绝桩基终孔，待相关终孔资料齐备后再进行终孔，对此引起的一切损失由施工单位负责。
三、终孔权限及签认流程
第十三条桩基终孔前，施工单位须通知项目公司、设计单位、监理单位，视情况确定终孔权限。
（一）摩擦桩：成孔过程中实际地质情况与设计地质描述相符，实际与设计相应岩层厚度误差在±200cm以内，可按照设计孔底标高终孔，施工单位通知监理单位，由监理单位桥梁（或地质）专业监理工程师负责终孔。
施工单位桥梁专业工程师（或以上）、桥梁（或地质）专业监理工程师在《桩基终孔现场处理签认单》（见附件1）上签字确认。
（二）摩擦桩地质与设计不符、端承桩、每座桥首根桩、九曲河大桥主跨桩基，需施工单位通知项目公司、设计单位、监理单位，由设计代表负责终孔。
业主单位代表、设计代表、施工单位桥梁专业工程师（或以上）、桥梁（或地质）专业监理工程师在《桩基终孔现场处理签认单》（见附件1）上签字确认。
四、变更管理
第十四条桩基施工完成后，由施工单位根据《桩基终孔现场处理签认单》以每座桥梁为单位填报《桥梁桩基终孔结果汇总表》（见附件2）至总承包部审核，经总承包部审核后上报项目公司，项目公
司组织设计单位根据《桥梁桩基终孔结果汇总表》计算桩基工程增减工程量，并下发变更设计图纸，施工单位根据变更设计图纸以“每座桥”为单位进行变更。
五、附则
第十五条本办法由项目公司工程管理部负责解释、修订。
第十六条本办法自下发之日起生效。
附件：1：桩基终孔现场处理签认单
2：桥梁桩基终孔结果汇总表
附件1:
桥梁桩基终孔现场处理签认表施工单位：合同段：
学海无涯
附件2:
桥梁桩基终孔结果汇总表。
