研究级倒置荧光显微镜参数
倒置荧光显微镜
倒置荧光显微镜1．设备用途可观察细胞状态，观察荧光样本，用于科研工作。
2．主要技术指标2.1 研究级倒置显微镜#2.1.1 显微镜镜体，双层光路，第一层接电动8孔荧光激发块转盘，第二层可选配中间变倍体，提供更开放的试验平台*2.1.2 物镜转换器：电动6孔式物镜转换器（可安装DIC模块），防水结构。
#2.1.3 聚焦机构：备有聚焦机构同轴粗、微调旋钮（最小微调刻度单位：1μm），行程10mm，粗调旋钮扭矩可调，备有上限调节*2.1.4 光学系统：无限远校正光学系统，齐焦距离为国际标准45mm2.2透射光照明：100W卤素灯透射光照明装置，视场可变光阑可调2.3 观察镜筒：人机工程学，正象，可倾斜式双目镜筒，观察角度35度-85度，眼点高度调节范围0-65mm可调，瞳距可在50-76mm范围内进行调节，视场直径为222.4 精确定位功能手动载物台，具备XY锁定和复位功能；控制手柄扭力可调；尺寸：240mm(D) x 444.5mm(W)；移动范围Y≥75mm，X≥114mm；配备多孔板，35mm培养皿，及载玻片适配器。
*2.5 聚光镜：电动长工作距离万能聚光镜：电动7孔转盘(3孔用于直径30mm，4孔用于直径37mm)，电动孔径光阑和电动起偏镜，N.A.≥0.55，工作距离27mm。
2.6 物镜2.6.1 万能平场半复消色差相差物镜4X（N.A.≥0.13, W.D. ≥17.0mm）2.6.2 万能平场半复消色差物镜10X（N.A.≥0.3, W.D. 10mm）*2.6.3 高分辨率长工作距离平场半复消色差相差物镜20X（N.A.≥0.7, W.D.≥0.8-1.8mm）2.6.4 长工作距离平场半复消色差相差物镜40X（N.A.≥0.6, W.D.≥2.7-4.0mm）2.7 滤色镜：日光平衡滤色片2.8 目镜：高眼点目镜，10×，视场直径：222.9 反射荧光系统*2.9.1 荧光滤色镜盒：电动8孔位滤色镜转盘盒，内装光闸，防水结构2.9.2 荧光激发块：DAPI:Single Band Exciter: 360-370nm ,Single Band Emitter: 420-460nm ,Dichroic: 410nm GFP,:Single Band Exciter: 460-495nm ,Single Band Emitter: 510-550nm ,Dichroic: 505nm TRITC:Single Band Exciter: 530-550nm ,Single Band Emitter: 575-625nm ,Dichroic: 570nmPE:Single Band Exciter: 465-495nm ,Single Band Emitter: 565-585nm ,Dichroic: 510nm 2.9.3 光源：130W长寿命金属卤化物光源，冷光纤导入*2.10 高分辨率彩色制冷型显微专用数码相机2.10.1 芯片规格：1/1.2 英寸，2.35M彩色CMOS*2.10.2 最大图像分辨率：≥2070万，5760 X 3600（3CMOS模式）2.10.3 感光灵敏度：ISO 200/400/800/1600/3200/64002.10.4 像素混合：提供2 X 2像素混合（binning）2.10.5 图像速度：60幅/秒@1920 x 12002.10.6 图像传输速度：4s（最高分辨率5760 X 3600）2.10.7 测光方式：全幅，30% ，1%，0.1%2.10.8 测光模式：手动，自动，超级荧光自动（SFL）2.10.9 曝光时间：39μsec～60sec2.10.10 制冷模式：Peltier制冷2.10.11动态范围：12bit2.10.12成像类型：支持明场和弱荧光高质量成像2.10.13 显微镜同品牌制冷彩色相机2.11 显微图像控制及分析软件2.11.1 采集图像：支持多种型号专业CCD，支持TWAIN接口，界面直观，操作容易，使用户更加容易的集中精力关注生物试验过程；*2.11.2 专业图形编程系统，可轻松设计复杂流程实验，如多维、长时程、多通道、多位点等。
1、研究级全自动倒置荧光显微镜系统明场、荧光、微分干涉
1、研究级全自动倒置荧光显微镜系统明场、荧光、微分干涉观察方式#1.1光学系统≥50 mm齐焦距，无限远校正光学系统, 消杂光光学系统。
1.2主机内置高清数码CCD相机可通过APP网络远程实时监控显微镜及观察样本状态，电动控制Z轴，电动物镜转盘，电动荧光滤色镜转盘，电动切转观察方式，电动微分干涉模块，电动对焦系统，数码CCD接口（宽视场直径：25mm）。
控制台可以显示所切换的物镜信息、荧光激发块信息和Z轴精度位置等显微镜状态。
#1.3双层光路系统，内置完整光路中间变倍：1X/1.5X/2X；具有左侧和右侧两个视频输出接口；1.4 观察镜筒瞳距可在50-76mm范围内进行调节，视场直径为22mm，双目视度可调，双目倾角25度, 四功能转盘（勃特兰透镜校正）；目镜筒底座：专业目镜筒底座。
1.5 目镜高眼点目镜，10×，宽视场直径：22mm。
*1.6聚焦机构电动物镜转换器的升降运动，行程（电动）向上≥7.5mm、向下≥2.5mm，电动脉冲马达，精度：≤0.01um，最大速度：≥2.5mm/sec，物镜升降行程≥10mm；电动下降及粗调重新对焦机构，带粗/微调切换装置，备有上限调节, 防撞机构。
不同倍数物镜，具有样品齐焦和倍数记忆功能。
1.7照明系统高性能LED节能环保长寿命冷光源（无需频繁更换灯泡），照明寿命≥50000小时，带智能色温管理模块，可自动根据使用物镜光强情况，保证色温一致；在高放大倍率下在图像边缘-边缘均可以获得明亮均匀的图像；所有放大倍率下均可获得相同的色温，保证图像背景颜色不变，视场可变光阑可调。
1.8载物台电脑控制XYZ高精度扫描载物台，移动速度：≥150mm/秒；步进精度：Z轴≤25 nm， XY轴≤10nm#，绝对精度：≤8um. ；电动XY行程: ≥110mm X 75mm（X-Y 运动），最小调节精度：≤10nm可以实现X-Y轴≤120nm，Z轴≤150nm的高分辨率。
倒置荧光显微镜技术参数
倒置荧光显微镜技术参数用途：可观察细胞培养，用于研究工作。
1．工作条件1.1 适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。
1.2 配置符合中国有关标准要求的插头，或提供适当的转换插座。
2．主要技术指标2.1 研究级倒置显微镜2.1.1 显微镜镜体，优先选择U型光路2.1.1.1 物镜转换器：6孔式物镜转换器2.1.1.2 光学系统：无限远校正光学系统，齐焦距离≤45mm2.1.2 透射光照明装置2.1.2.1 100W卤素灯透射光照明装置，视场可变光阑可调2.1.3 聚光镜：超长工作距离聚光镜：4孔转盘，孔径光阑可调，N.A.0.3 W.D.73mm2.1.4 物镜2.1.4.1 万能平场半复消色差相差物镜4X（N.A.0.13, W.D. 17.0mm）2.1.4.2 平场消色差相差物镜10X（N.A.0.25, W.D. 10mm）2.1.4.3 长工作距离消色差相差物镜20X（N.A.0.40, W.D.3.2mm）2.1.4.4 长工作距离消色差相差物镜40X（N.A.0.55, W.D. 2.2mm）2.1.5 反射荧光系统*2.1.5.1 荧光滤色镜盒：备有可装入8个滤色镜立体镜套的转盘式滤色镜盒2.1.5.2 荧光激发块：蓝色（B）、绿色（G）、紫外（U）2.1.5.3 光源：备有带聚光透镜和超高压汞灯变压器的100W超高压汞灯2.2 高分辨率显微专用数码相机*2.2.1 像素：≥1728万像素2.2.2 制冷系统：低于环境温度10度*2.2.3 测光方式：可达0.1%2.2.4 图像采集速度：≥15 幅/秒（1360 X 1024）2.2.5 提供2x2、4x4的像素混合模式（binning）2.2.6 图像传输速度：3秒（最高分辨率）注：*表示为重要的必须满足指标。
研究级倒置显微镜技术参数：
研究级倒置显微镜技术参数：用途：可观察细胞培养，荧光检测，用于研究工作。
1．工作条件1.1适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。
1.2配置符合中国有关标准要求的插头，或提供适当的转换插座。
2．主要技术指标2.1显微镜镜体，U型光路2.1.1物镜转换器：6孔物镜转换器2.1.2聚焦机构：备有聚焦机构同轴粗、微调旋钮（最小微调刻度单位：1μm），行程≥10mm，粗调旋钮扭矩可调，备有上限调节2.1.3激发块转盘：编码型8孔位激发块转盘，无需拆卸可更换激发块，内置光闸，防水设计；2.1.4光学系统：无限远校正光学系统，齐焦距离必须为国际标准45mm2.2透射光照明装置2.2.1透射光照明装置：高色彩还原LED光源2.2.2外置电源供应器2.3观察镜筒：双目镜筒：瞳距可在50-76mm范围内进行调节，视场直径为222.4载物台2.4.1精确定位功能手动载物台，具备XY锁定和复位功能，控制手柄扭力可调，移动范围X≥114mm，Y≥75mm2.4.2配备分别适用于多孔板、载玻片和35mm培养皿的适配器，均具有精确定位可重复性；2.5聚光镜：长工作距离聚光镜：7孔转盘，孔径光阑电动可调，N.A.≥0.55，W.D.≥27mm2.6相差环板：4×、10×、20×、40×60x2.7物镜2.7.1万能平场半复消色差相差物镜4×（N.A.≥0.13,W.D.≥17.0mm）2.7.2万能平场半复消色差相差物镜10×（N.A.≥0.3,W.D.≥10mm）2.7.3长工作距离万能平场半复消色差相差物镜20×（N.A.≥0.45,W.D.≥6.6-7.8mm），带校正环2.7.4长工作距离万能平场半复消色差相差物镜40×（N.A.≥0.6,W.D.≥3.0-4.2mm），带校正环2.7.5长工作距离万能平场半复消色差相差物镜60x（NA0.7,工作距离1.5-2.2mm）2.8目镜：高眼点目镜，10×，视场直径：222.9反射荧光系统2.9.1荧光照明装置：备有视场可变光阑，滤光片插板2.9.28孔编码型荧光滤色镜盒：内置光闸，防水设计2.9.3荧光激发块：蓝色宽带激发、绿色宽带激发、紫外宽带激发2.9.4荧光光源2.9.4.1长寿命荧光光源，≥2000小时寿命。
荧光显微镜技术参数
荧光显微镜技术参数一、倒置荧光显微镜（用于常规细胞培养观察、支原体荧光染色等实验）用途：可观察细胞培养及荧光标记的观察，用于研究工作。
技术参数：1、光学系统：UIS2无限远校正光学系统。
2、调焦机构：通过物镜转盘的上下移动进行调焦（载物台高度固定）；备有聚焦机构同轴粗、微调旋钮，旋钮扭矩可调，由滚柱机构导向；总行程量为从比载物台面高1mm的焦点起算向上7mm、向下2mm；粗调行程每一圈为≥39.6mm，微调行程每一圈为≤0.2mm。
*3、照明系统：新型LED长寿命照明系统，使用寿命≥20000小时。
4、聚光镜：可拆装的超长工作距离聚光镜（数值孔径为0.3，工作距离为72mm）。
5、物镜转盘：固定式4孔物镜转换器*6、物镜齐焦距离≤45mm*7、物镜：万能平场半复消色差相差物镜：4x(数值孔径0.13，工作距离17mm)万能平场半复消色差相差物镜：10x(数值孔径0.3，工作距离10mm)长工作距离平场半复消色差相差物镜：20x(数值孔径0.45，工作距离6.6-7.8mm)40x(数值孔径0.6，工作距离3.0-4.2mm)*8、载物台：高硬度陶瓷表面机械载物台，备有右手用低位置同轴X、Y向传动旋钮，200mm （长）×252（宽）mm,无需更换适配器，适用多种细胞培养板，培养瓶，96孔板等，载物台拥有x/y刻度，可实现孔板定位操作。
*9、观察镜筒：宽视野三目观察筒，镜筒倾角为45°，瞳距可在48-75mm范围内进行调节，屈光度可调节，视场数为22，分光比为观察100%：0%；0%：100%；*10、目镜：10X，带眼罩，视场数≥22；*11、ipc相差系统：无需调节相差环即可实现10X-20X的相差观察，方便实验操作*12、激发块转盘≥3孔，无需拆卸可更换激发块,内置光闸,防水设计;?13、荧光照明器:直型荧光照明臂;带视场光阑。
14、荧光光源:100 W APO 等级汞灯光源?15、激发块:荧光激发块的干涉膜采用了新型UW 超宽谱带多层镀膜技术,激发带宽(BP)以及荧光带宽(BA)比传统谱线缩短了6nm, 独特的光吸收涂层可吸收99%以上的杂散光,信噪比更进一步得到提高。

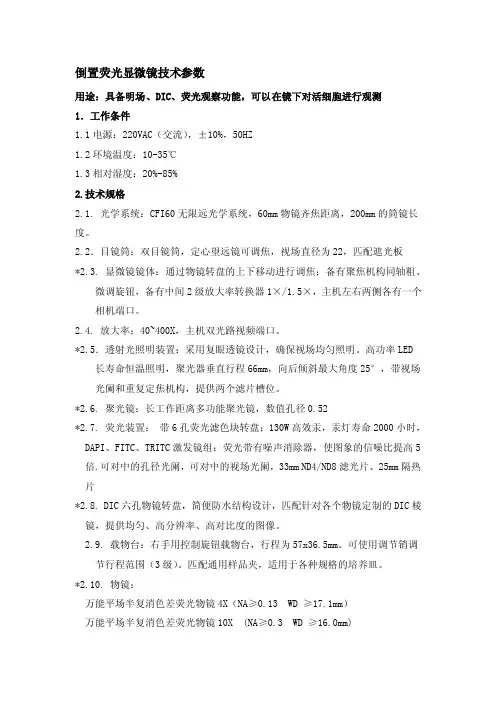

倒置荧光显微镜技术参数
倒置荧光显微镜技术参数用途：具备明场、DIC、荧光观察功能，可以在镜下对活细胞进行观测1．工作条件1.1电源：220VAC（交流），±10%，50HZ1.2环境温度：10-35℃1.3相对湿度：20%-85%2.技术规格2.1. 光学系统：CFI60无限远光学系统，60mm物镜齐焦距离，200mm的筒镜长度。
2.2．目镜筒：双目镜筒，定心望远镜可调焦，视场直径为22，匹配遮光板*2.3. 显微镜镜体：通过物镜转盘的上下移动进行调焦；备有聚焦机构同轴粗、微调旋钮，备有中间2级放大率转换器1×/1.5×，主机左右两侧各有一个相机端口。
2.4. 放大率：40~400X，主机双光路视频端口。
*2.5．透射光照明装置：采用复眼透镜设计，确保视场均匀照明。
高功率LED 长寿命恒温照明，聚光器垂直行程66mm，向后倾斜最大角度25°，带视场光阑和重复定焦机构，提供两个滤片槽位。
*2.6. 聚光镜：长工作距离多功能聚光镜，数值孔径0.52*2.7. 荧光装置：带6孔荧光滤色块转盘；130W高效汞，汞灯寿命2000小时，DAPI、FITC、TRITC激发镜组；荧光带有噪声消除器，使图象的信噪比提高5倍.可对中的孔径光阑，可对中的视场光阑，33mm ND4/ND8滤光片、25mm隔热片*2.8. DIC六孔物镜转盘，简便防水结构设计，匹配针对各个物镜定制的DIC棱镜，提供均匀、高分辨率、高对比度的图像。
2.9. 载物台：右手用控制旋钮载物台，行程为57x36.5mm。
可使用调节销调节行程范围（3级）。
匹配通用样品夹，适用于各种规格的培养皿。
*2.10. 物镜：万能平场半复消色差荧光物镜4X（NA≥0.13 WD ≥17.1mm）万能平场半复消色差荧光物镜10X (NA≥0.3 WD ≥16.0mm)高级万能平场半复消色差荧光物镜20X (NA≥0.45 WD ≥8.2-6.9mm PH1) 高级万能平场半复消色差荧光物镜40X (NA≥0.60 WD ≥3.6-2.8mm PH2) 3.技术服务要求3.1 设备安装调试: 在买方指定的地点完成安装调试，并配合买方进行测试验收。
研究级倒置荧光显微镜技术要求
研究级倒置荧光显微镜技术要求1、光学系统：第二代无限远校正光学系统；45mm齐焦距离，减少杂散光吸收；双层光路设计，需具备明场、DIC、荧光观察功能，能够轻松升级暗场、偏光以及霍夫曼等任意观察方式；2、观察镜筒：双目镜筒视场直径22，倾斜角度0-30°；瞳距调节范围：56-76mm；屈光度调节：-5∼+5 diop；3、目镜：高眼点目镜，10×，屈光度可调；4、聚焦机构：钮动行程10mm,最小调节距离：1μm；5、机身带有前置聚光镜高度调节钮，聚光镜带有柯勒照明复位装置；6、左口光路三档切换：0:100%；50%:50%；100%:0，可用于CCD成像；7、编码6孔物镜转盘，软件可以自动识别镜头位置，并可以自动设置相应的标尺和放大倍率；8、物镜转盘下配备可拆卸防漏水功能装置；9、12V100W卤素灯透射光照明装置，备有照明装置支柱倾斜机构（最大倾角30°），采用减震结构，外置电源供应器，有滤波滤色片、ND6/ND25减光片、日光平衡滤色片。
10、超长工作距离万能聚光镜，NA0.55，WD27mm，5孔，配备相差环，可调节的孔径光阑11、万能平场半复消色差相差物镜10X N.A.≥0.3 W.D. 1020X N.A.≥0.45 W.D. 6.6-7.840X N.A.≥0.6 W.D. 3.0-4.260X N.A.≥0.7 W.D. 1.5-2.212、荧光光源：长寿命荧光光源，单个灯泡可用2000h，1.5m液态冷光纤导入，7档光强调节（100, 50, 25, 12, 6, 3, 0%），光纤连接远离显微镜体，减少热量影响荧光成像，减少热噪声；13、编码型8孔激发块转盘，与软件连接后能够随图片保存荧光滤色镜组信息，软件可以自动识别激发块位置，并可以自动设置相应的荧光颜色；无需拆卸可更换激发块，内置光闸，防水设计。
14、同时成像功能：双层光路第二层配备右口，左右口可同时成像，例如荧光与光谱同时成像。
倒置荧光显微镜
倒置荧光显微镜
技术参数：
1. 工作环境: 温度10 ～35 °C, 相对湿度20 ～80%
2. 设备用途：用于活细胞培养观察及拍摄
3.技术规格：
3.1 光学系统：无限远校正光学系统，齐焦距离国际标准≤45mm。
3.2 观察镜筒：宽视野三目镜筒，视场数≥22，可升级照相装置
3.3 照明装置：高性能LED光源
3.4 物镜：半复消色差相差物镜4X, 数值孔径≥0.13
相差物镜10X, 数值孔径≥0.25
长工作距离相差物镜20X, 数值孔径≥0.4
长工作距离半复消色差相差物镜40X, 数值孔径≥0.6
3.5 载物台：备有右手用低位同轴XY轴传动旋钮。
载物台行程：X≥110mm，Y≥74mm。
3.6 目镜：10×，视场直径为22
3.7 备有可拆装的超长工作距离聚光镜：N.A.≥0.3，W.D.≥72mm
3.8 荧光附件：配置长寿命荧光光源，蓝、绿激发滤色镜组
4.主要配置：
4.1 显微镜主机（含三目观察筒）和明场、荧光光源
4.2相差物镜4X、10X、20X、40X
技术服务要求
1设备安装调试: 在买方指定的地点完成安装调试，并配合买方进行测试验收。
2质保期验收合格日起12个月。
3维修响应时间: 接到维修通知后，1个工作日内做出响应，3个工作日内到场排除故障。
4交货地点：用户指定位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
研究级倒置荧光显微镜参数
★1.主机：整机德国原装进口
★1.1T型一体化机身，防震机座，稳定结构，可作明场、相差、100W荧光、数字成像，可扩展浮雕相衬、暗视野、DIC、多人共览等观察
1.2 光学系统：无限远校正光学系统
1.3 具有明场, 相差，荧光、图像工作站功能
1.4 放大倍数100x-400x
1.5 三目观察镜筒：人机工程学宽视野镜筒0：100及100：0分光
★1.6 LED透射照明：亮度相当于100W卤素灯，色温恒定，节能，无热效应，使用寿命15年以上★1.7调焦：粗微调同轴调节，微调每转2mm，最小精度1um
1.8 载物台：XY移动载物台，移动范围128 x 83 mm
1.9万能标本夹，可使用各种培养皿/玻片
2.光学部件：
★2.1超长工作距离平场消色差相差荧光物镜：
4X，N.A. 0.1；
10X，N.A. 0.25, W.D. 17.6 mm；
20X，N.A. 0.35, W.D. 6.9 mm；
40X，N.A. 0.55, W.D. 3.3mm；
★2.2目镜：10X宽视野目镜，视野数为22mm，双目屈光度可调
★2.3多功能高度可调聚光镜：数值孔径0.3，工作距离80mm
★2.4聚光镜高度可调
3.荧光附件：
3.1 100W荧光照明，强度可调
3.2 100W长寿命高压汞灯，寿命大于200小时
★3.3荧光虑块放漂移系统，保证多色荧光精准叠加
★3.4激发块：
蓝色、绿色、紫外
4.荧光数码成像工作站参数（两套）：
★4.1 2/3英寸彩色制冷数字CCD芯片
★4.2制冷性能：低于环境温度20度
★4.3 500万物理像素，
★4.4 1100万最大输出像素
★4.5电脑全屏预览18桢/秒
4.6 中文操作软件
★4.7自带拍摄、测量、处理及标注软件
★4.8荧光拍摄叠加软件及荧光浓度分析功能，数据可导入EXCEL表格
4.9 可扩展多种高级科学分析软件
★4.10 PCI卡数据传输
★4.11摄像头、操作软件与显微镜同一品牌，一体化设计,知名品牌打印机电脑
4.12 原装0.7倍C型视频接口
5.售后服务
★5.1河南有厂家工程师常驻，并提供联系电话
★5.2 售后服务有400电话支持
★5.3 售后服务需要通过ISO认证
政府采购进口产品专家论证意见。
