The_TCRT5000中文资料
TCRT5000_红外反射式光电传感器_反射型光电开关_光电对管_寻迹小车专用
光电传感器选型要素有哪些？①结构类型：放大器分离型、放大器内藏型等②检测方式：对射型、回归反射型、扩散反射型等③工作电源：直流、交流、交直流通用（E3JK/E3JM，E3G系列）④检测距离：详见各产品样本资料⑤检测物体：外形、大小、颜色⑥控制输出：晶体管输出、继电器输出等⑦连接方式：导线引出型、接插件式⑧其它功能：延时功能、计数器功能等⑨附件：狭缝、反射板、安装配件等驱动方式由于自激蜂鸣器是直流电压驱动的，不需要利用交流信号进行驱动，只需对驱动口输出驱动电平并通过三极管放大驱动电流就能使蜂鸣器发出声音，很简单，这里就不对自激蜂鸣器进行说明了。
这里只对必须用1/2duty 的方波信号进行驱动的他激蜂鸣器进行说明。
单片机驱动他激蜂鸣器的方式有两种：一种是PWM 输出口直接驱动，另一种是利用I/O 定时翻转电平产生驱动波形对蜂鸣器进行驱动。
PWM 输出口直接驱动是利用PWM 输出口本身可以输出一定的方波来直接驱动蜂鸣器。
在单片机的软件设置中有几个系统寄存器是用来设置PWM 口的输出的，可以设置占空比、周期等等，通过设置这些寄存器产生符合蜂鸣器要求的频率的波形之后，只要打开PWM 输出，PWM 输出口就能输出该频率的方波，这个时候利用这个波形就可以驱动蜂鸣器了。
比如频率为2000Hz 的蜂鸣器的驱动，可以知道周期为500μs，这样只需要把PWM 的周期设置为500μs，占空比电平设置为250μs，就能产生一个频率为2000Hz 的方波，通过这个方波再利用三极管就可以去驱动这个蜂鸣器了。
而利用I/O 定时翻转电平来产生驱动波形的方式会比较麻烦一点，必须利用定时器来做定时，通过定时翻转电平产生符合蜂鸣器要求的频率的波形，这个波形就可以用来驱动蜂鸣器了。
比如为2500Hz 的蜂鸣器的驱动，可以知道周期为400μs，这样只需要驱动蜂鸣器的I/O 口每200μs 翻转一次电平就可以产生一个频率为2500Hz，占空比为1/2duty 的方波，再通过三极管放大就可以驱动这个蜂鸣器了。
循迹小车
void qian()//左右轮协同前进子函数 { you1=0; you2=1; zuo1=0; zuo2=1; delay(10-1);//pwm调速 此为pwm有效值 you1=1; you2=1; zuo1=1; zuo2=1; delay(1);//pwm调速 此为pwm无效值 则此时pwm=9/10=90% }
循迹模块输出端分别接单片机的P1.0、P1.1、P1.2
左电机 P0.0 P0.1 RA RB 0 0 不转 0 1 前转 1 0 后转 1 1 不转
右电机 P0.0 P0.1 RA RB 0 0 不转 0 1 前转 1 0 后转 1 1 不转
单片机控制小车： P0.2 P0.3 P0.0 0 0 0 0 1 0 1 0 1 1 0 0 0 1 1
1.车架
2.控制模块
材料：5x7cm万用板、单片机卡槽、51单片机、石英晶体、红色LED、10K 电阻、10K排阻各一个；10u点解电容、2个瓷片电容、排针40个。
电路图：
实物图:
3.驱动模块
材料：5x7cm万用板、7805稳压芯片、红色LED、1K电阻各一个； 双孔接线柱三个、10u电解电容1个、104瓷片电容3个，排针12个、9110 驱动芯片2个。 • 电路图如下：
循迹小车
***自动化11102班
车身样体
基本模块
1.基本车架（两个电机一体轮子+一个万向轮）。
2. 控制模快。 3.驱动模块。 4.循迹模块。
材料：
控制模块：5x7cm万用板、单片机卡槽、51单片机、石英晶体、
红色LED、10K电阻、10K排阻各一个；10u点解电容、2个瓷片电容、排 针40个。 驱动模块：5x7cm万用板、7805稳压芯片、红色LED、1K电阻各 一个；双孔接线柱三个、10u电解电容1个、104瓷片电容3个，排针12 个、9110驱动芯片2个。 循迹模块：5x7cm洞洞板、LM324比较器芯片各一个；红外对 管三对、4.7K电阻3个、330电阻三个、680电阻3个，红色3mmLED三个， 10k电位器3个。
基于TCRT5000红外传感器模块的设计报告.doc
电子创新设计模块制作设计报告名称：基于TCRT5000的循迹模块学院：机电工程学院专业：应用电子技术班级：09应电（2）班设计者：林志坚指导老师：玉宁杨青勇2011年6月一、硬件设计及说明1、原理图设计如下：图一原理电路作用原理：采用5V供电，TCRT5000传感器采用高射功率红外光电二极管和高灵敏度光电晶体管组成。
红外光电二极管发出红外光，当红外光反射回来被高灵敏度光电晶体管接收，则光电晶体管处于导通状态，输出高电平信号；当红外光没有反射回来，则光电晶体管处于高阻抗状态，输出低电平信号；输出信号经施密特电路整形，稳定可靠，且还有LED指示电路指示输出的状态，输出高电平时LED亮，低电平时灭。
2、PCB设计如下：图二PCB线路设计思路：板的大小为：10mmX40mm。
采用的是插件元件，降低了焊接难度，板的宽度只有10mm，这样使得该模块灵巧，在应用过程中更灵活。
二、主要元件介绍：1、TCRT5000：TCRT5000传感器采用高射功率红外光电二极管和高灵敏度光电晶体管组成。
红外光电二极管不断地反射出红外线，当发射出的红外线没有被反射回来或反射回来但强度不够大时，光敏三级管一直处于关断状态，输出低电平；当发射出的红外线被反射回来时，光敏三级管处于关闭状态，输出高电平。
2、CD40106CD40106由六个斯密特触发器电路组成。
每个电路均为在两输入端具有斯密特触发器功能的反相器。
触发器在信号的上升和下降沿的不同点开、关。
上升电压(V T+)和下降电压(V T-)之差定义为滞后电压。
三、测试过程：（1）外形尺寸：10mmX45mm；（2）工作电压：DC3V-5.5V；（3）检测距离：1mm-8mm适用，焦点距离为2.5mm;五、应用场合（1）电度表脉冲数据采样；（2）传真机碎纸机纸张检测；（3）障碍检测；（4）黑白线检测；六、注意事项：（1）使用时，光电传感器的前端面与被检测的工件或物体表面必须保持平行，这样光电传感器的转换效率最高；（2）光电传感器的前端面与反光板得距离保持在规定的范围内才能正常工作；（3）光电传感器长时间工作时红外接收管的最大工作电流不应超过250uA; （4）焊接改装传感器时，光电传感器的引脚根部与焊接点的最小距离不得小于5mm且焊接时间尽可能短，否则易损坏管芯或引起管芯性能的变化；七、总结经过这次模块的制作，我们学习了传感器和施密特触发器的知识及其相关应用，深入了解了TCRT5000红外传感器和CD40106的原理及应用，同时，在电路板的制作过程中，我们熟练了PCB的设计及制作电路板工艺。

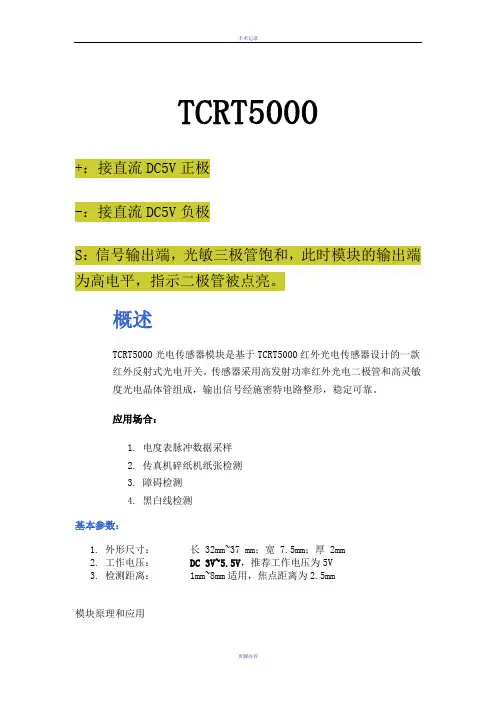

TCRT5000中文电路图资料
TCRT5000
+：接直流DC5V正极
-：接直流DC5V负极
S：信号输出端，光敏三极管饱和，此时模块的输出端为高电平，指示二极管被点亮。
概述
TCRT5000光电传感器模块是基于TCRT5000红外光电传感器设计的一款
红外反射式光电开关。
传感器采用高发射功率红外光电二极管和高灵敏
度光电晶体管组成，输出信号经施密特电路整形，稳定可靠。
应用场合：
1.电度表脉冲数据采样
2.传真机碎纸机纸张检测
3.障碍检测
4.黑白线检测
基本参数：
1.外形尺寸：长 32mm~37 mm；宽 7.5mm；厚 2mm
2.工作电压： DC 3V~5.5V，推荐工作电压为5V
3.检测距离： 1mm~8mm适用，焦点距离为2.5mm
模块原理和应用
电路原理图：
图 1 TCRT5000传感器模块电路原理图
传感器的红外发射二极管不断发射红外线，当发射出的红外线没有被反射回来或被反射回来但强度不够大时，光敏三极管一直处于关断状态，此时模块的输出端为低电平，指示二极管一直处于熄灭状态；被检测物体出现在检测范围内时，红外线被反射回来且强度足够大，光敏三极管饱和，此时模块的输出端为高电平，指示二极管被点亮。
1:注U1为比较器，常用的可以选
LM358，LM324，LM393，LM339等一系列比较器！。
循迹小车
循迹模块
• 信息采集部分是由光电检测和运算放大模
块组成，光电检测有寻迹检测和测速检测 两个部分。将检测到的信号经过预算放大 模块lm324放大整形后送给单片机处理，其 核心部分是几个光电传感器。 • 循迹模块又由两部分组成： TCRT5000黑色轨迹识别电路 LM324电压比较电路
TCRT5000黑色轨迹识别电路
电源模块
• 电源模块使用的lm2576和lm7805两片稳压
芯片分别作为动力供电和逻辑供电。在电 源模块制作中，由于使用电池供电，输入 电压几乎是完美直线，所以省去了输入部 分的滤波电容，而经过开关芯片稳压后的 电压带有较高的杂波，故而加大了输出滤 波电容，其电路设计图如图所示

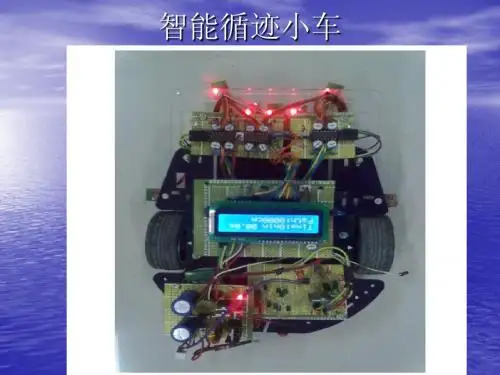

智能循迹小车
研究意义
• 随着电子技术、计算机技术、智能控制技
术的飞速发展，产品的智能化和小型化越 来越成为人们关注的热点。各种智能小车 在智能化玩具中占了很大的比例。近年来， 传统玩具的市场逐步缩水，高科技智能化 的电子类玩具则逐步成为市场的主流。因 此，可遥控的智能化小车的研究是非常有 意义的，具有很大潜在市场价值的。
控制模块
• 单片机最小系统：时钟电路和复位电路
驱动模块
• 驱动部分采用的是L298芯片，该芯片是专门的双全桥步进
电机驱动芯片，也可以作为两个直流电机的驱动。该芯片 有较强的的驱动能力，可驱动2A的步进电机或两个1A的 直流电机。芯片上的的ENA与ENB为高电平时有效，只有 当ENA与ENB为高电平时，电机才旋转，否则电机不转， 这里的电平指的是TTL电平。ENA为IN1和IN2的使能端， ENB为IN3和IN4的使能端。当ENA=1，IN1=1INT2=0时 电机1正转，ENA=1，IN1=0 IN2=1电机1反转。同理，当 ENB=1，IN1=3INT4=0电机2正转，ENB=1 IN3=0IN4=1 电机2反转。OUT1、OUT2接电机1，OUT3、OUT4接电机 2。
