【CN209598351U】一种套丝机【专利】
全自动套丝机[实用新型专利]
![全自动套丝机[实用新型专利]](https://img.taocdn.com/s3/m/ddf9e72dc4da50e2524de518964bcf84b9d52db2.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820140284.8(22)申请日 2018.01.18(73)专利权人 衡水晟华机械设备有限公司地址 053000 河北省衡水市武强县北代乡南平都村(72)发明人 刘金朋 (51)Int.Cl.B23G 1/22(2006.01)B23G 11/00(2006.01)(54)实用新型名称全自动套丝机(57)摘要本实用新型涉及一种全自动套丝机，包括套丝平台及安装在套丝平台顶面上的套丝机构和夹紧台钳，所述套丝机构两侧通过与其滑动连接的导向柱安装在套丝平台上，套丝机构底部中部设有沿其滑动方向分布的传动齿条，传动齿条底部与一传动齿轮啮合连接，传动齿轮通过支撑轴安装在套丝平台上，套丝平台上还设有一进给步进电机及与进给步进电机连接的减速机，减速机的输出齿轮与所述传动齿轮啮合连接；本实用新型结构设计合理，夹紧、进给机构全部由电动执行完成，进给动力由步进电机完成，控制位置精准，套丝质量稳定，不会对螺纹造成伤害。
权利要求书1页 说明书3页 附图2页CN 207787879 U 2018.08.31C N 207787879U1.一种全自动套丝机，包括套丝平台及安装在套丝平台顶面上的套丝机构和夹紧台钳，其特征在于：所述套丝机构两侧通过与其滑动连接的导向柱安装在套丝平台上，套丝机构底部中部设有沿其滑动方向分布的传动齿条，传动齿条底部与一传动齿轮啮合连接，传动齿轮通过支撑轴安装在套丝平台上，套丝平台上还设有一进给步进电机及与进给步进电机连接的减速机，减速机的输出齿轮与所述传动齿轮啮合连接。
2.根据权利要求1所述的全自动套丝机，其特征在于：所述套丝平台于夹紧台钳下部还设有一台钳夹紧电机，台钳夹紧电机与一减速机连接，减速机的输出齿轮与所述夹紧台钳的传动齿轮啮合连接。
3.根据权利要求1所述的全自动套丝机，其特征在于：所述套丝平台底部设有行走轮。
切管套丝机[实用新型专利]
![切管套丝机[实用新型专利]](https://img.taocdn.com/s3/m/0243275f65ce050877321327.png)
专利名称：切管套丝机专利类型：实用新型专利发明人：赫荣嘉
申请号：CN99230908.5申请日：19990204
公开号：CN2384720Y 公开日：
20000628
专利内容由知识产权出版社提供
摘要：本实用新型是一种加工圆锥管外螺纹用的切管套丝机,本装置是由箱体、底座两大部分构成,箱体上装有主轴、卡盘、切削传动等部件、底座带一油箱,该切管套丝机采用了箱体与底座分体,结合面垂直安装固定方式,使该设备成本低、体积小,装配维修简单方便。
申请人：成都锦江电器制造有限公司
地址：610051 四川省成都市厂北路3段168号
国籍：CN
代理机构：四川省专利服务中心
代理人：李志清
更多信息请下载全文后查看。
【CN209380029U】一种具有废屑收集功能的钢管套丝机【专利】
5 .根据权利要求4所述的一种具有废屑收集功能的钢管套丝机，其特征在于，所述套杆 (11)远离连接板(14)的一端焊接有连接块 (10) ，且连接块 (10) 与连接板(14) 外壁焊接有同 一个弹簧(12) ，弹簧(12)套接在套杆 (11) 和套管 (13)外。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920065996 .2
(22)申请日 2019 .01 .11
(73)专利权人 江苏省苏中建设集团股份有限公 司
地址 226600 江苏省南通市海安县中坝南 路18号
(72)发明人 董正伟 许广明 阎立群 秦月生
(51)Int .Cl . B23G 1/22(2006 .01) B23G 1/52(2006 .01) B23Q 11/00(2006 .01)
(10)授权公告号 CN 209380029 U (45)授权公告日 2019.09.13
( 54 )实用新型名称 一种具有废屑收集功能的钢管套丝机
( 57 )摘要 本实 用新型公 开了一 种具 有废 屑收 集 功能
实用新型内容 [0004] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有废屑收 集功能的钢管套丝机。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种具有废屑收集功能的钢管套丝机，包括基台，所述基台顶部外壁开有收集口， 且收 集口 截面形状为梯形 ，所述基台 底部外壁靠近收 集口 边缘处通过螺栓固定有导料板 ， 所述基台底部外壁边缘处通过螺栓固定有支撑框，且支撑框底部内壁开有放置槽，放置槽 内插接有收集箱，所述基台顶部外壁一侧通过螺栓固定有安装架，且安装架底部内壁焊接 有固定杆，所述安装架顶部外壁焊接有顶板，所述顶板顶部外壁通过螺栓固定有气缸，且气 缸的活塞杆底端与固定杆顶端均焊接有夹持板，所述夹持板一侧外壁开有弧形槽，且弧形 槽内壁粘接有橡胶垫 ，橡胶垫一 侧外壁开有菱形防 滑纹路 ，所述基台顶部外壁一 侧通过螺 栓固定有支撑架 ，且支撑架顶部外壁通过螺栓固定有电 机 ，所述电 机输出 轴的 一端通过键 连接有套环，且套环一侧外壁焊接有连接板。 [0007] 进一步的，所述收集箱底部内壁倾角为三十度，且收集箱一侧外壁设有卸料门。 [0008] 进一步的，所述基台顶部外壁一侧通过螺栓固定有支撑杆，且支撑杆顶部外壁焊 接有半圆形的支撑板。 [0009] 进一步的，所述连接板一侧外壁两侧均焊接有套管，且套管内插接有套杆。 [0010] 进一步的，所述套杆远离连接板的一端焊接有连接块，且连接块与连接板外壁焊 接有同一个弹簧，弹簧套接在套杆和套管外。 [0011] 进一步的，两个所述连接块一侧外壁通过螺栓固定有同一个板牙轮，且板牙轮内 壁设有板牙刀。 [0012] 进一步的，所述支撑框底部外壁四个拐角处均通过螺栓固定有转向轮，且转向轮 上均设有刹车键。 [0013] 本实用新型的有益效果为：
【CN209850049U】一种具有废料处理装置的套丝机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920338627.6(22)申请日 2019.03.16(73)专利权人 上海温雅实业有限公司地址 201604 上海市松江区石湖荡镇广庵路18号第3幢(72)发明人 赵观琼 (51)Int.Cl.B23G 1/22(2006.01)B23G 1/52(2006.01)B23Q 11/10(2006.01)B23Q 11/02(2006.01)(54)实用新型名称一种具有废料处理装置的套丝机(57)摘要本实用新型公开了一种具有废料处理装置的套丝机，包括套丝机本体，套丝机本体包括机架和沿机架上表面其中一条宽边固定的夹具，机架上设有蓄水池，蓄水池的底部开设有出水口并固定有排水管，蓄水池设有过滤盒，过滤盒的底部设有细滤板，且底部设有至少两条滑轨，蓄水池的上部对应每条滑轨均开设有滑槽，两条滑轨滑动连接于对应的滑槽内，机架设有润湿组件，润湿组件包括连通的喷水软管和供水部件，喷水软管的一端位于夹具上方。
通过流水对工件进行湿润，使得大部分的铁屑和粉末跟随水流下落而不会飞散，并由跟随水流落入过滤盒上，使得工作环境得以改善。
权利要求书1页 说明书4页 附图3页CN 209850049 U 2019.12.27C N 209850049U权 利 要 求 书1/1页CN 209850049 U1.一种具有废料处理装置的套丝机，包括套丝机本体，所述套丝机本体包括机架(1)和沿所述机架(1)上表面其中一条宽边固定的夹具(11)，其特征在于：所述机架(1)上设有蓄水池(2)，所述蓄水池(2)的底部开设有出水口并固定有排水管(21)，所述蓄水池(2)设有水平的过滤盒(3)，所述过滤盒(3)中空且上下表面开口设置，所述过滤盒(3)的底部设有细滤板(31)，所述过滤盒(3)的底部沿所述机架(1)上表面的长度方向设有至少两条滑轨(321)，所述蓄水池(2)的上部对应每条所述滑轨(321)均开设有滑槽(22)，两条所述滑轨(321)滑动连接于对应的所述滑槽(22)内，所述机架(1)设有润湿组件，所述润湿组件包括连通的喷水软管(6)和供水部件，所述喷水软管(6)的一端位于所述夹具(11)上方。

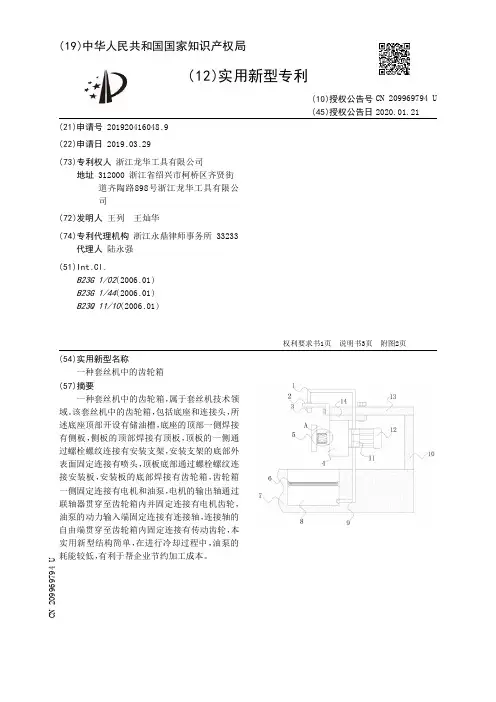

【CN209969794U】一种套丝机中的齿轮箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920416048.9(22)申请日 2019.03.29(73)专利权人 浙江龙华工具有限公司地址 312000 浙江省绍兴市柯桥区齐贤街道齐陶路898号浙江龙华工具有限公司(72)发明人 王列 王灿华 (74)专利代理机构 浙江永鼎律师事务所 33233代理人 陆永强(51)Int.Cl.B23G 1/02(2006.01)B23G 1/44(2006.01)B23Q 11/10(2006.01)(54)实用新型名称一种套丝机中的齿轮箱(57)摘要一种套丝机中的齿轮箱，属于套丝机技术领域。
该套丝机中的齿轮箱，包括底座和连接头，所述底座顶部开设有储油槽，底座的顶部一侧焊接有侧板，侧板的顶部焊接有顶板，顶板的一侧通过螺栓螺纹连接有安装支架，安装支架的底部外表面固定连接有喷头，顶板底部通过螺栓螺纹连接安装板，安装板的底部焊接有齿轮箱，齿轮箱一侧固定连接有电机和油泵，电机的输出轴通过联轴器贯穿至齿轮箱内并固定连接有电机齿轮，油泵的动力输入端固定连接有连接轴，连接轴的自由端贯穿至齿轮箱内固定连接有传动齿轮，本实用新型结构简单，在进行冷却过程中，油泵的耗能较低，有利于帮企业节约加工成本。
权利要求书1页 说明书3页 附图2页CN 209969794 U 2020.01.21C N 209969794U权 利 要 求 书1/1页CN 209969794 U1.一种套丝机中的齿轮箱，包括底座(7)和连接头(15)，其特征在于所述底座(7)顶部开设有储油槽(8)，底座(7)的顶部一侧焊接有侧板(10)，侧板(10)的顶部焊接有顶板(13)，顶板(13)的一侧通过螺栓螺纹连接有安装支架(2)，安装支架(2)的底部外表面固定连接有喷头(3)，顶板(13)底部通过螺栓螺纹连接安装板(14)，安装板(14)的底部焊接有齿轮箱(4)，齿轮箱(4)一侧固定连接有电机(12)和油泵(11)，电机(12)的输出轴通过联轴器延申至齿轮箱(4)内并固定连接有电机齿轮(18)，油泵(11)的动力输入端固定连接有连接轴(21)，连接轴(21)的自由端延申至齿轮箱(4)内并固定连接有传动齿轮(19)，齿轮箱(4)的另一侧通过转轴转动连接有斜形齿轮座(17)，斜形齿轮座(17)的安装转轴一端延伸至齿轮箱(4)内并固定连接有输出齿轮(20)，连接头(15)的一侧固定连接有板牙(5)，油泵(11)的顶部设有出油管(1)，出油管(1)的一端与油泵(11)连接，出油管(1)的另一端贯穿安装板(14)、顶板(13)和安装支架(2)并与喷头(3)连接，油泵(11)的底部设有进油口，油泵(11)的进油口外侧设有进油管(9)，油泵(11)的进油口固定连接进油管(9)的一端，进油管(9)的另一端延申至底座(7)内并与储油槽(8)连通。
【CN209578395U】一种套丝机的光电开关及使用光电开关的套丝机【专利】
2 .根据权利要求1所述的一种套丝机的光电开关，其特征在于所述光电开关的触发发 范围内任一部件触发光电开关的触发。
3 .根据权利要求1所述的一种套丝机的光电开关，其特征在于所述光电开关控制电机 控制系统，实现电机的开机或关机。
4 .根据权利要求1所述的一种套丝机的光电开关，其特征在于，所述光电开关由套丝机 退刀时板牙头运动的部件触发电机关机。
5 .根据权利要求4所述的一种套丝机的光电开关，其特征在于，所述退刀时运动的部件 为板牙头的刀盘。
6 .根据权利要求1所述的一种套丝机的光电开关，其特征在于，所述光电开关由套丝机 非法操作的部件触发电机关机。
7 .根据权利要求6所述的一种套丝机的光电开关，其特征在于，所述非法操作的部件为 安装管螺纹的管子钳。
权利要求书1页 说明书3页 附图2页
CN 209578395 U
CN 209578395 U
权 利 要 求 书
1/1 页
1 .一种套丝机的光电开关，包括了控制系统、光电开关，其特征在于：所述控制系统还 包括电源变压系统、电机控制系统，电源变压系统与光电开关相连，光电开关与电机控制系 统 相连 ，电 机控 制系统接受光电 开关的 控 制 ，所述光电 开关的 触发范围内由 两个或不止于 两个触发部件中的任一部件触发。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 12 )实 用新型专利
(21)申请号 201920068856 .0
(22)申请日 2019 .01 .16
(73)专利权人 山东宇辰消防工程有限公司 地址 250000 山东省济南市历下区工业南 路100号枫润大厦A座1-1307
(72)发明人 马乐林 张青元
权利要求书1页 说明书3页 附图2页
CN 209598351 U
CN 209598351 U
权 利 要 求 书
1/1 页
1 .一种套丝机，包括操作台面(1) ，其特征在于，所述操作台面(1)的顶部固定安装有两 个对称设置的前柱(2) 和两个对称设置的后柱(3) ，位于同一侧的前柱(2) 和后柱(3) 相互靠 近的一侧焊接有同一个连接方杆(4) ，两个连接方杆(4)上均滑动安装有移动座(5)，两个移 动座(5)相互靠近的一侧焊接有同一个连接板(10)，连接板(10)的一侧开设有螺纹孔(11) ， 螺纹孔 (11)内螺纹安装有丝杆 (12) ，所述操作台面 (1)的顶部焊接有正反转电 机 (13) ，正反 转电 机(13)的输出轴焊接在丝杆 (12)的一端 ，正反转电 机(13)的输出轴上设有减速机 (14) ，两个移动座(5)的顶部焊接有同一个电机组(6) ，电机组(6)的一侧固定安装有板牙 头 ，所述操作台面 (1)的两侧均转动安装有连接臂(7) ，两个连接臂(7) 相互靠近的一侧焊接 有同一个保护座 (8) ，保护座 (8)的底部开设有保护槽 (9) ，保护槽(9)的两侧为开口 ，电 机组 (6)设置在保护槽(9)内。
实用新型内容 [0003] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种套丝机。 [0004] 为了实现上述目的，本实用新型采用了如下技术方案： [0005] 一种套丝机，包括操作台面，所述操作台面的顶部固定安装有两个对称设置的前 柱和两个对称设置的后柱，位于同一侧的前柱和后柱相互靠近的一侧焊接有同一个连接方 杆 ，两个连接方杆上均滑动安装有移动座 ，两个移动座 相互靠近的 一 侧焊接有同 一个连接 板，连接板的一侧开设有螺纹孔，螺纹孔内螺纹安装有丝杆，所述操作台面的顶部焊接有正 反转电机，正反转电机的输出轴焊接在丝杆的一端，正反转电机的输出轴上设有减速机，两 个移动座的 顶部焊接有同 一个电 机组 ，电 机组的 一侧固定安装有板牙头 ，所述操作台面的 两 侧均转动安装有连接臂 ，两个连接臂相互靠近的 一 侧焊接有同 一个保 护座 ，保 护座的 底 部开设有保护槽 ，保护槽的两侧为开口 ，电 机组设置在保护槽内。 [0006] 优选的，所述移动座的一侧开设有方形孔，连接方杆滑动安装在方形孔内，丝杆上 开设有外螺纹，螺纹孔上开设有内螺纹，外螺纹与内螺纹相适配。 [0007] 优选的，所述操作台面的顶部焊接有固定座，固定座的一侧开设有安装槽，丝杆的 一端转动安装在安装槽内 ，保护座的 底部固定安装有垫板 ，垫板的 底部与操作台面的 顶部 相接触。 [0008] 优选的，所述操作台面的两侧均开设有转动槽，两个连接臂相互靠近的一侧均焊 接有转动块，转动块转动安装在对应的转动槽内。 [0009] 优选的，所述转动槽的内壁上开设有环形凹槽，转动块的外侧焊接有移动块，移动 块与环形凹槽的侧壁滑动连接，正反转电机的型号为M5140-002，操作台面的一侧固定安装 有正反转开关，正反转开关与正反转电机电性连接。 [0010] 与现有技术相比，本实用新型的有益效果是： [0011] 通过操作台面、前柱、后柱、连接方杆、移动座、电机组、连接臂、保护座、保护槽、连
2
CN 209598351 U
说 明 书
1/3 页
一种套丝机
技术领域 [0001] 本实用新型涉及外螺纹加工技术领域，尤其涉及一种套丝机。
背景技术 [0002] 套丝机 用于管道螺纹加工 ，套丝机加工管道螺纹效率高 ，质量好 ,如公告号为 CN104874870A的中国专利公开了一种套丝机，该套丝机包括机体、卡盘和导轨。导轨上设有 与其滑动连接的板牙头 ，工作时管道夹在卡盘中 ，管道一端插入板牙头内 ，卡盘带动管道在 板牙头内旋转，从而板牙头对管道进行螺纹加工 ,然而该套丝机的板牙头、电机组完全裸露 在外面 ，工作时板牙头旋转 ，操作人 员的 手、衣物或其他物体可能 会被卡盘卷入 ，造成操作 人 员被夹伤或套丝机被卡坏 ，电 机组容易吸附 大量灰尘影响正常工作 ，且电 机组 和板牙头 都是通过人工转动从而移动，不仅增加工人的劳动强度，还降低了工作效率，为此我们提出 一种套丝机，以此来解决上述问题。
(51)Int .Cl . B23G 1/22(2006 .01) B23G 1/44(2006 .01) B23G 11/00(2006 .01)
(10)授权公告号 CN 209598351 U (45)授权公告日 2019.11.08
( 54 )实用新型名称 一种套丝机
( 57 )摘要 本实用新型公开了一种套丝机，包括操作台
面，所述操作台面的顶部固定安装有两个对称设 置的前柱和两个对称设置的后柱，位于同一侧的 前柱和后柱相互靠近的一侧焊接有同一个连接 方杆 ，两个连接方杆上均滑动安装有移动座 ，两 个移动座相互靠近的一侧焊接有同一个连接板， 连接板的一侧开设有螺纹孔，螺纹孔内螺纹安装 有丝杆 ，所述操作台面的顶部焊接有正反转电 机。本实用新型结构简单，操作方便，该套丝机的 板牙头 和电 机组可 在工 作时 旋转保 护座对其进 行保 护 ，避免 了操作人 员的 手 、衣物或其他物体 被卡盘卷入，以免造成操作人员被夹伤或套丝机 被卡坏 ，且代替了人工移动电 机组 ，降 低了工人 的劳动强度，还提高了工作效率。
2 .根据权利要求1所述的一种套丝机，其特征在于，所述移动座(5)的一侧开设有方形 孔 ，连接方杆 (4) 滑动安装在方形孔内 ，丝杆 (12) 上开设有外螺纹 ，螺纹孔 (11) 上开设有内 螺纹，外螺纹与内螺纹相适配。
3 .根据权利要求1所述的一种套丝机，其特征在于，所述操作台面(1)的顶部焊接有固 定座 ，固定座的一侧开设有安装槽 ，丝杆 (12)的一端转动安装在安装槽内 ，保护座 (8)的 底 部固定安装有垫板，垫板的底部与操作台面(1)的顶部相接触。
4 .根据权利要求1所述的一种套丝机，其特征在于，所述操作台面(1)的两侧均开设有 转动槽 ，两个连接臂 (7) 相互靠近的一侧均焊接有转动块 ，转动块转动安装在对应的转动槽 内。
5 .根据权利要求4所述的一种套丝机，其特征在于，所述转动槽的内壁上开设有环形凹 槽，转动块的外侧焊接有移动块，移动块与环形凹槽的侧壁滑动连接，正反转电机(13)的型 号为M5140-002 ，操作台 面 (1) 的 一 侧固 定安装有正反转开关 ，正反转开关 与正反转电 机 (13)电性连接。
