塑封TO-220、TO-263产品封装工艺改进
合金 材料 的热膨 胀系 数 ： Ｃ、焊 料 本 身 的 工 艺 操 作 窗 口较 宽 ，与 碳 化 硅 芯 片 的 背 面 银
采 用４顶针 结 构 可防 止 大芯 片 单顶 针 工艺 造 成 的 的芯 片背 裂 。顶 针 高度 在保 证 可吸 起芯 片 的条件 下应 尽 可能 小 ，避免 顶针 应力 。根 据 蓝膜 粘 附性状 态 不 同，其 工艺 参数 需要 进 行调整 。优 化 后芯 片背 裂 的失 效率 由０．１ ｏ提 升 到Ｏ．０１ ０以下 。
【关键词 】粘片；焊料；拍锡头；塑封分层；塑封料；引线框架
芯片 的背面 电极与 引线 框 架 的物理 连接 及 电连 接 是通 过粘 片工 艺实 现 的 。粘 片工 艺实 现情 况 的好 坏直 接 影响 到器 件 的参 数与 可靠 性 ，特 别 是对 于 功 率 器件 的影 响 更加 明显 。对 于 ＴＯ．２２０、ＴＯ．２６３ 封 装 的 功 率 型器 件 而 言 ，现 在 一 般采 用 融 点焊 锡 丝 ，焊 锡拍 扁 成 型 ，芯片 放置 ，焊锡 冷 却成 型等 几个 步 骤来 实现 粘 片工 艺 。我们 发 现器 件生 产 中或 者器 件 可靠 性 的多种 失 效模 式 都产 生于 粘 片工 艺 。 我们 认为 以下缺 陷 与粘 片工 艺有 关 ：ａ、焊料 缩锡 ，ｂ、焊料 空洞 率 高 ，Ｃ、焊料 热 疲劳 能力 差 ，ｄ、芯片 背裂 。
２．１ 焊料优 化 首 先 ，焊料 应符 合 以下 几点 基本 要求 ， ａ、器件 应 承 受 回流 焊 的极 限２６Ｏ℃／１Ｏｓ以上 的冲 击 ， 因此 焊 料
的熔 点至少 应保 证高 于２８０℃ ； ｂ、热 膨 胀 系数 应 尽 ＥＣＴＲＯＮＩＣＳ Ｗ ０ＲＬＤ ·攘 索 与魂『寮
塑 封ＴＯ－２２０、ＴＯ－２６３产 品封 装工 艺 改进
济南市半导体元件 实验所 孟 博 苏云荣 于 洋 崔 同
【摘要 】通过 多年 的塑封ＴＯ一２２０、ＴＯ一２６３封装 的功率型器件的生产实践 ，我们发现器件的失效模式多与两个问题相 关。一是粘片工艺的 控制，二是塑封分层 的控制。粘片实现了芯片背面金属与引线框 架的物理连接与电连接 ，对器件的参数以及可靠性影响较大。通过对焊料成 分、拍锡头结构 ，工艺参数 的优化 等，使 器件的品质大大提升。塑料分层问题可引起器件 的多种失效模式。通过优化塑封料的各种成分比 例 ，优化 引线框 架 结构 ，控制 引线框 架 的表 面 态，可 以非 常明 显的提 高器件 的抗 分层 能力 。通过 超 声扫描 证 实经过 优化 后 的器件 分层 情 况发 生 了非 常 明显 的改善 。
塑封料 与 引线框 架、芯片分层 ， 以及在 各种应力 条件 下分层情况 加重是塑 封器件 的最重 要的失 效模式之 一 。塑 封分层 可引起 器件 的多 种失 效 ，一般有 以下 几种 ：ａ、塑封 料与 引线框 架分 层 ，形成 水汽进 入 通路 。此模式 短期 内可使器件 的漏 电增大 ，长时 间可 以引起 电极 电 化学腐 蚀 。ｂ、塑封 料与碳 化硅 二芯 片表 面分层 ，可 以使键 合 点与芯 片金属 层分 离 ，或者 接触 不 良，引起 器件 失效 。Ｃ、在 塑封 料与 引线 框 架分层 的条件 下 ，某 些外力 作用于器 件 ，可 以使芯 片分层 （芯片底 部 的衬底开裂 ）或者使焊料 分层 ，使器件 的正 向电压异常升 高。
根 据大 量 实验 ，最终 确定 拍锡 头 的导气槽 结 构特 征如 下 ， ａ、导气槽 深度 ５Ｏ ｍ； ｂ、最 外围为 正方 形 导气槽 ，其 对角 线也 为导 气槽 ： ｃ、拍 锡 头边 长为 芯片边 长 的 １１０％。 经大量 实验表 明，优化 后的导气槽可 最大限度 的保证 以下能力 ， ａ、 能 有 效 的防 止 缩 锡 现 象 。 将 缩 锡 现 象 的 发 生 比例 提 高 到 Ｏ．５‰ 以下 ； ｂ、焊锡厚度 由优化前的 １５ｌａｍ～９０ｌａｍ缩ｄｘ￣２０ ｕｍ～６Ｏ ｍ； ｃ、优化 的拍 锡面 积 在 保证 粘 片剪 切 力 的 同时 ，减 小 芯 片 受到 的焊 料 固化 收缩应 力 ； ｄ、合 理 的拍 锡 面积 保 证粘 片 剪 切力 的同 时 ，保 证 留有尽 可能 多 的 引线框 架与 塑封 料接 触 的面积 ，来提 高塑 封料 与 引线框 架 的粘 结力 ，避 免 分层现 象 的发生 。 ２．３ 顶 针 结构与 高度 优化 １５０ｍｉｌ芯 片 以下使用 单 顶针 ，１５０ｒ ａｉｌ芯 片 以上 使用 ４顶 针结 构 。
２ 粘 片工艺改进
目前 我们 选用 了抗 热疲 劳能 力较 强 的ＰｂＳｎｌＡｇ１．５材 料 ，器件 经 过 温度 循 环试 验后 ，未 发 生正 向压 降升 高 的情况 ，焊 料 热疲 劳现 象 得 到 明显 的改 善 。
但 是 更换 焊料 初期 遇 到 了缩锡 比例 大 ，焊料 空洞 率 高 ，焊 料 与 框 架 不浸 润等 问题 。我 们 通过 调整 引线 框架 表面 粗糙 度 、优化 工 艺 参 数 （调 整氮 氢保 护气 流量 ，优 化 点锡 、拍锡 工 艺参 数 ） 以及 拍锡 头 优化 的 方法 ，有 效的避 免 了这些 问题 的发 生 。 ２．２ 拍锡 头优 化
三极管的封装形式及名称
三极管的封装形式及名称一、TO-92封装TO-92是一种常见的三极管封装形式，其名称来源于其尺寸封装，具有三个引脚。
该封装形式适用于低功率应用，如小型电子设备、电路板等。
TO-92封装的三极管通常具有较小的尺寸和较低的功耗，因此适用于一些对功耗要求不高的场景。
二、TO-126封装TO-126是另一种常见的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。
TO-126封装的三极管适用于中等功率应用，如家用电器、汽车电子设备等。
相比于TO-92封装，TO-126封装的三极管通常具有更大的功率承载能力和更好的散热性能，因此适用于一些对功率要求较高的场景。
三、TO-220封装TO-220是一种常用的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。
TO-220封装的三极管适用于高功率应用，如电源设备、电机驱动等。
TO-220封装的三极管通常具有较大的尺寸和较高的功率承载能力，同时也具备良好的散热性能，因此适用于一些对功率要求非常高的场景。
四、SOT-23封装SOT-23是一种小型的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。
SOT-23封装的三极管适用于小型、便携设备中的集成电路。
由于SOT-23封装的尺寸较小，因此适用于对尺寸要求较高的场景，如手机、数码产品等。
五、DIP封装DIP（Dual In-line Package）是一种常见的三极管封装形式，其名称来源于其引脚排列方式，具有多个引脚。
DIP封装的三极管适用于集成电路和电子设备中的插拔式组件。
DIP封装的三极管通常具有多个引脚，可以满足复杂电路的连接需求，因此适用于对电路连接方式要求较高的场景。
三极管的封装形式及名称有多种，每种封装形式都有其特点和适用场景。
TO-92封装适用于低功率应用，TO-126封装适用于中等功率应用，TO-220封装适用于高功率应用，SOT-23封装适用于小型便携设备，DIP封装适用于集成电路和插拔式组件。
一种用于TO-263封装器件的一体化工装及剪腿、连线焊接方法[发明专利]
![一种用于TO-263封装器件的一体化工装及剪腿、连线焊接方法[发明专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/2c7a3fc9af45b307e87197ff.webp)
专利名称：一种用于TO-263封装器件的一体化工装及剪腿、连线焊接方法
专利类型：发明专利
发明人：刘倩慧,陈易山,胡向莉
申请号：CN202110055985.8
申请日：20210115
公开号：CN112828408A
公开日：
20210525
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于TO‑263封装器件的一体化工装及剪腿、连线焊接方法，属于电子器件加工领域。
本发明的用于TO‑263封装器件的一体化工装及剪腿、连线焊接方法，将剪腿工装及连线焊接工装集成为一个工装，保证了TO‑263封装器件剪腿及连线焊接的质量，提高了效率；通过凹槽对TO‑263封装器件进行定位，通过定位凸台对引腿进行固定，保证剪腿时器件引腿根部玻璃绝缘子不受力，避免了玻璃绝缘子破裂而造成的器件失效问题；而器件限位体后端的定位凸台的设置，能够露出需要连线焊接的器件引腿位置，保证器件在连线焊接时不会引入多余物，影响产品绝缘性能。
申请人：西安微电子技术研究所
地址：710065 陕西省西安市雁塔区太白南路198号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：崔方方
更多信息请下载全文后查看。

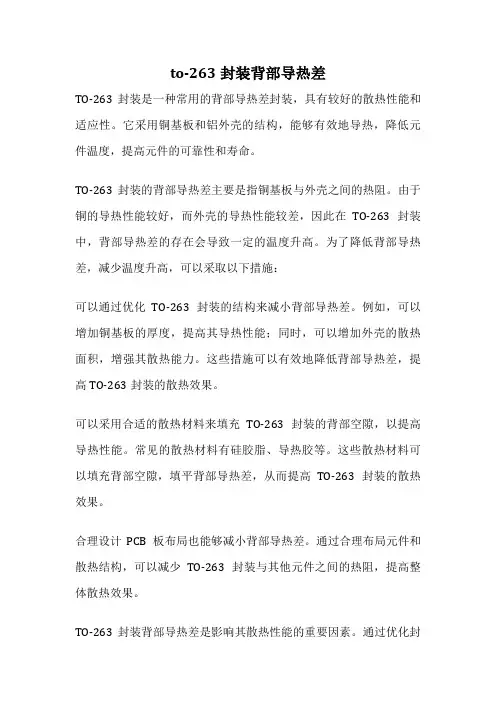

to-263封装背部导热差
to-263封装背部导热差
TO-263封装是一种常用的背部导热差封装，具有较好的散热性能和适应性。
它采用铜基板和铝外壳的结构，能够有效地导热，降低元件温度，提高元件的可靠性和寿命。
TO-263封装的背部导热差主要是指铜基板与外壳之间的热阻。
由于铜的导热性能较好，而外壳的导热性能较差，因此在TO-263封装中，背部导热差的存在会导致一定的温度升高。
为了降低背部导热差，减少温度升高，可以采取以下措施：
可以通过优化TO-263封装的结构来减小背部导热差。
例如，可以增加铜基板的厚度，提高其导热性能；同时，可以增加外壳的散热面积，增强其散热能力。
这些措施可以有效地降低背部导热差，提高TO-263封装的散热效果。
可以采用合适的散热材料来填充TO-263封装的背部空隙，以提高导热性能。
常见的散热材料有硅胶脂、导热胶等。
这些散热材料可以填充背部空隙，填平背部导热差，从而提高TO-263封装的散热效果。
合理设计PCB板布局也能够减小背部导热差。
通过合理布局元件和散热结构，可以减少TO-263封装与其他元件之间的热阻，提高整体散热效果。
TO-263封装背部导热差是影响其散热性能的重要因素。
通过优化封
装结构、选择合适的散热材料和合理设计PCB布局，可以有效地降低背部导热差，提高TO-263封装的散热效果。
这将有助于提高电子器件的可靠性和寿命，满足各种工业和消费电子产品对散热性能的要求。
晶闸管封装类型
晶闸管封装类型晶闸管（Thyristor）是一种半导体器件，有多种封装类型，每种类型都有其特定的用途和优势。
以下是一些常见的晶闸管封装类型：1. TO-92：这是一种小型封装，通常用于低功率应用。
TO-92 封装适用于一些小型电子设备，但不常用于高功率或高电流应用。
2. TO-220：这是一种较大的封装，适用于中等功率应用。
TO-220 封装通常用于功率调节器、电源和其他需要处理中等功率的应用。
3. TO-247：TO-247 是一种更大型的封装，适用于高功率和高电流的应用。
这种封装常见于功率逆变器、交流电源等高功率电子设备。
4. TO-263（D2PAK）：这是一种表面贴装封装，适用于空间受限的应用。
TO-263 通常用于功率放大器、逆变器等应用。
5. TO-218：这是一种大型金属封装，适用于大功率、高电流的应用。
TO-218 封装通常用于高功率直流电源、电焊设备等领域。
6. TO-3：这是一种金属封装，适用于一些高功率、高频率的应用。
TO-3 封装通常用于大功率开关电源、电机控制等。
7. SOT-223：这是一种表面贴装封装，适用于中小功率应用。
SOT-223 封装常见于一些轻便、便携设备中。
8. SOT-23：这是一种小型表面贴装封装，适用于低功率应用。
SOT-23 封装广泛用于小型电子设备中。
9. TO-92/TO-92L：这是一种小型封装，适用于低功率、小信号应用。
TO-92/TO-92L 封装常见于一些小型模拟和数字电路中。
这只是一些常见的晶闸管封装类型，实际上，还有其他一些非常规或专用的封装类型，具体的选择取决于应用的要求以及电子设计的具体需求。

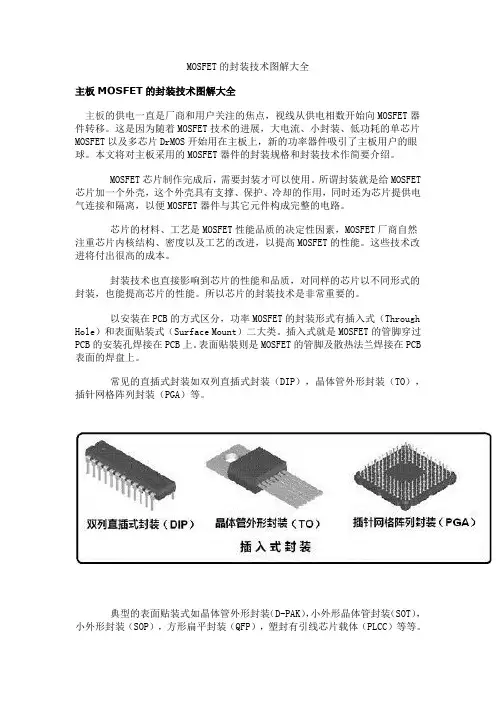

MOSFET的封装技术图解大全..
