UG标准培训考核试题(笔试部分)
UG一级考试题01
CAD/CAM职业技能考试（一级）（科目：UG NX；总分：100分；考试时间：180分钟）考试须知1、考生请持身份证、学生证等有效证件入场。
并配合监考教师审核。
严禁替考，一经发现，将取消替考者和被替考者的考试资格。
2、考生不得携带课本、笔记、U盘或者移动硬盘入场。
3、请仔细填写考生情况表，尤其是姓名、身份证号和Email要保证正确。
4、考试过程中严禁交头接耳、拷贝模型等舞弊行为，一经发现将逐出考场。
舞弊相关学生一年内不能参加联考体系内的考试。
5、在开始建模部分前，首先在硬盘上建立一个文件夹，以自己的姓名拼音命名，开启UG NX后，设定该文件夹为工作目录，确保所有模型都保存到该文件夹中。
该文件夹将在考试完成后存档。
例如，学生姓名为李志刚，首先通过资源管理器在D盘上建立一个名为lizhigang（李志刚的姓名拼音）的文件夹——D：\lizhigang。
建议不要在C盘上建立文件夹，防止异常重启后文件夹被还原。
启动UG NX后，选择【文件】>【设置工作目录】，将D：\lizhigang设置为工作目录。
然后再开始建模操作。
另外，组件相关的模型文件由监考教师拷贝到该工作目录下。
考试完成后，由监考老师将文件夹备份，由考试组织方存档。
姓名性别手机电话Email QQ身份证号评分一四二五三六总分阅卷教师签字：________________第一部分：笔试部分（共32分，时间30分钟）一 判断题（每题2分 共16分）（ ）1.UG 工程制图中可以直接用sketcher 画二维图而不用三维实体投影出二维图.（ ）2.对一张已存图片, 你可以利用Drawing Edit …去修改它的名字, 图幅, 比例和投射角. （ ）3.只有加约束的草图曲线才有参数, 显式曲线都是没有参数的.（ ）4.拉伸(Extrude), 旋转(Rotate) 和沿路径扫描一个开口的截面线串, 只能建立片体,不能建立体. （ ）5.抑制一个特征组(Feature Set) 也将抑制所有它的成员特征.（ ）6.部件间表达式( Inter-Part Express ion)是用于连接任意两个部件的表达式 . （ ）7.一个成形特征必须用定位尺寸完全规定它的位置? （ ）8.修剪片体(Trimmed Sheet) 是一种相关与参数化的特征, 在建立之后可随时修改修剪边界, 投射方向和被保留区或被取消区. 二选择题（每题2分 共16分）1．当在一实体上执行分割体操作时，该体将被分成 （ ）A ）两个有参数的实体B ）两个实体，但只有一个体有参数C ）两个非参数化的特征2. 你将倒园三边缘, 如图 1示 : Edge 1, Edge 2 and Edge3 . 边缘1 和边缘2的半径是15. 边缘3的半径是 20. 采用下列哪种倒园顺序将得到（图2）的效果, （ ） A ） 首先倒园边缘 3, 然后倒园边缘1和边缘2. B ） 首先倒园边缘1和边缘2, 然后倒园边缘3. C ） 首先倒园边缘1, 然后倒园边缘2, 最后倒园边缘3. D ） 首先倒园边缘1, 然后倒园边缘3, 最后倒园边缘2.(图1) (图2) （图3）3. 建立这个特征的功能是什么? （ ）A ） 矩形腔 (Rectangular Pocket)B ） 矩形键槽 (Rectangular Slot)C ） 球 - 端腔 (Ball-End Pocket)D ） 球 - 端键槽 (Ball-End Slot)E ） U- 形键槽 (U-Slot)４. 在制图应用中 , 哪个功能用于删除图视图 ? （ ）A ） Drawing > DeleteB ） Drawing > EditC ） Drawing > Edit ViewD ） Drawing > Remove ViewE ）Drawing > Move/Copy View５. 什么是建立下列特征最有效的方法? （ ）A ） 画一条线和利用拉伸功能B ） 画四条线和利用拉伸功能C ） 利用腔(Pocket ) 功能D ） 建立一个块和求差E ） 画二条线和利用拉伸功能 6.可以使用坐标系(CSYS) 进行配对的配对类型是 （ ） Ａ）平行 Ｂ）角度 Ｃ）对准7. 鼠标中键 (MB2) 的用途是什么? （ ） Ａ）选择或拖动对象 Ｂ）选择对象 Ｃ）确认. Ｄ）没有功能8．包括在草图中的约束类型是:（ ） Ａ）几何约束和尺寸约束 Ｂ）草图约束和几何约束Ｃ）几何约束、尺寸约束和参考约束 Ｄ）草图约束、偏置约束之前 之后第二部分：上机部分（共68分，时间150分钟）三在X-Y平面绘制下图。
UG考核试题(笔试部分)
UGCAD培训考核试题（笔试部分）姓名部门成绩一选择题（每题1分,共15分）1．可以进行移动的坐标系是1)工作坐标系（WCS）2)绝对坐标系（ACS）2．选择基准面时，何处是最佳选择处1)基准面的一个边缘2)在基准面的区域内任何地方点击3)使用一个围绕整个基准平面的选择矩形3．镜像体时可以作为镜像面的是。
1)片体2）平的表面3) 基准面4) 柱面或者锥面4．以下什么功能建立值为1或0的表达式去接通或关断一特征?1)创建表达式，值为1或02)用表达式抑制3)用表达式删除4)用表达式激活5．测量功能可以完成(i)两个对象之间的最小距离(ii)两个对象之间的最大距离(iii)两个组件之间的最小距离(iv)测量长度(v)测量半径1)仅(i)和(iv)2)仅(i)、(iii)和(v)3)仅(i)4)仅(i) 和(ii)、(iv)5)以上全部6．建立矩形引用阵列时，如何定义阵列偏置方向？1)沿绝对坐标系2)沿工作坐标系3)指定边缘确定阵列的偏置方向4)沿阵列特征所在平面7．以下对可变扫掠（Variational Sweep）的有关描述中，正确的是(i)可变扫掠的截面可以是基本曲线（Basic Curve）(ii)可变扫掠创建过程中需要选择截面线和引导线(iii)可变扫掠的截面必须是路径上的草图（sketch on path）创建的，在整个扫掠过程中维持草图中给定的约束条件(iv)可变扫掠可以横跨多个路径1)仅(ii)2)(i) 和(ii)3)(iii) 和(iv)4)(i), (ii), (iii) 和(iv)8．下列自由形状功能，哪些有相切控制1) 扫掠（swept）2) 过曲线（Through curves）3) 过曲线网格（Through curve mesh）4) 直纹面（Ruled）9．下列倒圆功能有光顺度（smoothness）控制选项的是1)面倒圆（face blend）2)边倒圆（edge blend）3)软倒圆（soft blend）10．如果我已经获得一个空间曲线在两个方向的投影线尺寸，如何构建该空间曲线，1)组合投影（Combined Projection）2)截面曲线（Section Curve）3)交线（Intersection Curve）4)投射（Project）11. 什么对话框设置决定系统怎样和从何处装载组件部件?1)部件选项2)装载选项3)保存选项4)组件选项12. 装配阵列的三种类型1)圆形阵列（Circular）2)矩形阵列（Rectangular）3)线性阵列（Linear）4)从特征引用集（From Instance Feature）13．当图纸中已有投影视图，如果要编辑图纸参数，以下不能被编辑的是？1)图纸尺寸2)图纸比例3)投影视角4)图纸单位14．哪些是扫描特征:1)拉伸体（Extrude）2)管子（Tube）3)沿一引导线扫掠（Sweep along a guide）4)旋转体（Revolve）15. 以下方式能够构建全息片体（全参数化和全相关的片体）的是。

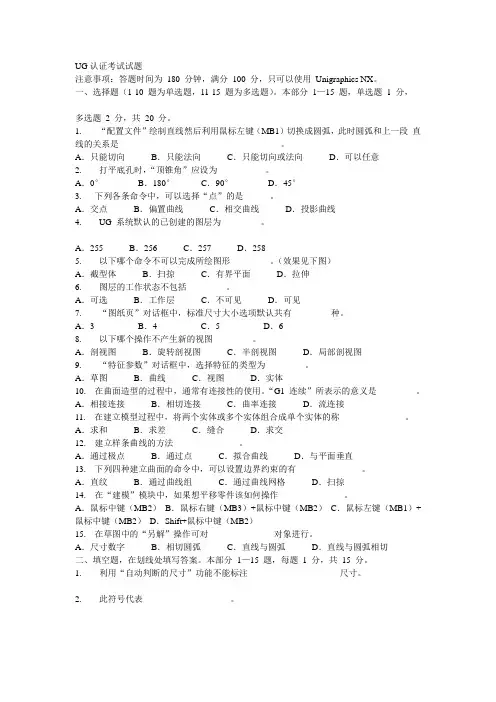

UG认证考试试题部分
UG认证考试试题注意事项：答题时间为180 分钟，满分100 分，只可以使用Unigraphics NX。
一、选择题（1-10 题为单选题，11-15 题为多选题）。
本部分1—15 题，单选题1 分，多选题 2 分，共20 分。
1. “配置文件”绘制直线然后利用鼠标左键（MB1）切换成圆弧，此时圆弧和上一段直线的关系是。
A．只能切向B．只能法向C．只能切向或法向D．可以任意2. 打平底孔时，“顶锥角”应设为。
A．0°B．180°C．90°D．45°3. 下列各条命令中，可以选择“点”的是。
A．交点B．偏置曲线C．相交曲线D．投影曲线4. UG 系统默认的已创建的图层为。
A．255 B．256 C．257 D．2585. 以下哪个命令不可以完成所绘图形。
（效果见下图）A．截型体B．扫掠C．有界平面D．拉伸6. 图层的工作状态不包括。
A．可选B．工作层C．不可见D．可见7. “图纸页”对话框中，标准尺寸大小选项默认共有种。
A．3 B．4 C．5 D．68. 以下哪个操作不产生新的视图。
A．剖视图B．旋转剖视图C．半剖视图D．局部剖视图9. “特征参数”对话框中，选择特征的类型为。
A．草图B．曲线C．视图D．实体10. 在曲面造型的过程中，通常有连接性的使用。
“G1 连续”所表示的意义是。
A．相接连接B．相切连接C．曲率连接D．流连接11. 在建立模型过程中，将两个实体或多个实体组合成单个实体的称。
A．求和B．求差C．缝合D．求交12. 建立样条曲线的方法。
A．通过极点B．通过点C．拟合曲线D．与平面垂直13. 下列四种建立曲面的命令中，可以设置边界约束的有。
A．直纹B．通过曲线组C．通过曲线网格D．扫掠14. 在“建模”模块中，如果想平移零件该如何操作。
A．鼠标中键（MB2）B．鼠标右键（MB3）+鼠标中键（MB2）C．鼠标左键（MB1）+鼠标中键（MB2）D．Shift+鼠标中键（MB2）15. 在草图中的“另解”操作可对对象进行。
UG笔试复习题
2012年12月UG笔试复习题一、选择题1、运动分析模块可以完成任何二维或三维机构的运动学分析、动力学分析和运动仿真，可以完成大量的装配分析工作，如最小距离、干涉检查和轨迹包络等。
其交互式运动学模式允许用户同时控制个运动副，可以分析反作用力，并用图形表示各构件位移、速度、加速度的相互关系。
A.3B.4C.5D.8[答: ]2、图层的概念被图形图像软件广泛应用，图层是为了方便对模型对象的管理而设置的对象分类方法，每个层可以设置不同的属性（可见性、工作图层、可选择性等），各个层不存在本质上的区别，任何对象在原则上可以根据需要放置到任何一层中，以方便进行模型对象的管理为第一要义。
UG NX系统最多可以设置个图层，每层上可含任意数量的对象。
A.50B.128C.256D.1024[答; ]3、UG NX 提供了种坐标构造方法。
A.20B.12C.8D.16[答: ]4、利用(三平面)方法构造坐标系，需要通过先后3个平面来定义一个坐标系。
3个平面的交点为坐标系的原点，第一个面的法向为轴，第一个面与第二个面的交线方向为轴。
A.X、YB.Y、ZC.Z、XD.X、Z[答: ]5、是参数化造型系统的重要特征之一。
A.特征B.表达式驱动模型C.草图D.支持参数修改[答: ]6、下列项操作不属于对象变换的范畴。
A,平移 B.修改特征参数 C.阵列 D.旋转[答: ]7、用于确定边界对象与裁剪曲线的交点的判断方式中，选择选项，系统按在当前工作坐标系ZC轴方向上边界对象与要裁剪的曲线之间的最短距离判断两者的交点，再根据该交点来裁剪曲线。
A.最短的3D距离B.相对于工作坐标系C.沿一矢量D.沿屏幕法向[答: ]8、折页线是与投影方向垂直的线，生成的向视图与父视图上相应点的连线与折页线。
A.平行B.垂直C.相交D.重合[答: ]9、不同几何对象有不同的固定方法，点一般固定其所在位置；线一般固定其角度或端点；圆和椭圆一般固定其圆心；圆弧一般固定其。
ug考核试题及答案
ug考核试题及答案UG考核试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项是UG软件的全称？A. Universal GraphicsB. Unified GraphicsC. UnigraphicsD. Universal Group答案：C2. UG软件主要用于什么领域？A. 文字处理B. 图像编辑C. 工程设计D. 音频制作答案：C3. UG软件中，用于创建草图的命令是？A. SketchB. DraftC. OutlineD. Drafting答案：A4. 在UG中，如何撤销上一步操作？A. Ctrl+ZB. Ctrl+YC. Ctrl+XD. Ctrl+C答案：A5. UG软件支持的文件格式不包括以下哪个？A. .prtB. .stepC. .dwgD. .txt答案：D6. 在UG中，创建一个圆柱体的命令是？A. CylinderB. ConeC. SphereD. Box答案：A7. UG软件是由哪家公司开发的？A. AutodeskB. SiemensC. AdobeD. Microsoft答案：B8. UG软件中，用于测量距离的命令是？A. Measure DistanceB. Distance MeasureC. Measure LengthD. Length Measure答案：A9. UG软件中，如何保存当前工作？A. File > SaveB. File > Save AsC. Ctrl+SD. All of the above答案：D10. UG软件主要用于以下哪个操作系统？A. WindowsB. macOSC. LinuxD. All of the above答案：A二、填空题（每题2分，共10分）1. UG软件的界面主要由____、____和____三个部分组成。
答案：菜单栏、工具栏、工作区2. 在UG中，使用____命令可以创建一个平面。
UG考试试题及标准答案
UG考试试题及答案————————————————————————————————作者：————————————————————————————————日期：UG1-5 判断1.不封闭的截面线串不能创建实体。
对2.不可以使用一欠约束草图去定义一特征。
3.当加入引用数的值时，原特征包括在计数中。
4.当建立特征和尺寸约束草图时，系统将自动生成表达式。
5.当使用Trim Body去修剪一目标体时，没有参数信息被保留6.对于沟槽特征，安放表面必须是柱面或锥面。
7.可以不打开草图，利用部件导航器改变草图尺寸。
8.可以利用编辑－变换的方法移动孔的位置。
9.利用拉伸特征，既可以创建实体，也可以创建片体。
10.如果表达式的维度设置为Constant，表达式名称是区分大小写的。
11.如果不需要用到缺省的引用集整集（Entire）和空集（Empty）时,可以将其删除。
12.所有成型特征（凸台Boss，孔Hole，刀槽Pocket，凸垫Pad，键槽Slot，割槽Groove）都必须建立在平面上。
13.抑制一个特征组(Feature Set) 也将抑制它包含的所有成员特征。
14.在草图的镜像操作过程中，镜像中心线自动转变成一参考线。
15.在草图中，当曲线的约束状态改变时，它的颜色发生变化。
16.在建模时，可以在参数输入框中输入单位。
17.在装配导航器上也可以查看组件之间的定位约束关系。
18.在装配中可以对组件进行镜像或阵列的创建．19.只有在图纸上没有投射视图存在，才可以改变投射角。
20．凸台（Boss）的拔模角Taper Angle可以是正值也可以是负值。
6-11 选择1.哪个对话框决定创建一个圆柱的方向?AA.矢量构造器B.ABS 定位C.点构造器D.WCS定位2.哪个工具列出特征列表,而且可以作为显示和编辑特征的捷径?DA.装配导航器B.特征列表C.编辑和检查工具D.部件导航器3.哪种方式无法删除基准面？CA.选中基准面，单击Delete图标B.选中基准面，按Delete键C.选中基准面，按Backspace键D.选中基准面，选择【编辑】-【删除】4.若要在视图中添加视图相关曲线，你必须选择该视图，在鼠标右键的菜单中选择：CA.样式B.视图边界C.扩展成员视图D.视图相关编辑5.使用下列哪个工具可以编辑特征参数，改变参数表达式的数值？DA.特征表格B.检查工具C.装配导航器D.部件导航器6.下列哪个选项不是装配中组件阵列的方法？BA.线性B.从引用集阵列C.从实例特征D.圆的7.下列哪种方式可以定义实体密度。
UG高级理论笔试练习及答案
Ug理论练习一、单选题1、下列哪个不是基本体素类型？A、块B、圆锥体C、圆柱体D、凸台2、连续性共有四种类型的形式，可以使对象连续但不相切的是：A、G0B、G1C、G2D、对称的3、当前在建模模块中，如果希望通过实体上的边来创建一系列的曲线，可以使用哪一个曲线操作来产生这些曲线？A、转换（Convert->Edge To Curves）B、投影（Project-> Edge Curves）C、抽取（Extract->Isocline Curves）D、抽取（Extract->Edge Curves）4、需要桥接两条曲线间的一段空隙，结果既要保证相切也要跟随先前两条曲线的总体形状。
应该选择下面哪一种连续的方法？A、连续（Continuous）B、相切连续（Tangent）C、曲率连续（Curvature）D、相切拟合（Tangent Fit）5、当你改变工作层，原先的工作层会自动变为：A、工作层B、可选层C、仅可见D、不可见6、某个面上有一条样条曲线，现在需要将该样条曲线在面轮廓内按距离偏置，应该使用如下的哪个命令？A、面内偏置B、面偏置C、偏置->曲线沿面D、编辑->变形->面样条线7、当使用镜像体命令时，镜像平面可以是：A、基准面B、平面C、圆柱面D、圆锥面8、下列哪种类型不是创建基准面的类型？A、点和方向B、三点C、在曲线上D、在点线或面上与面相切E、曲线和点9、在一个平面上完成了一个二维的设计，比如一朵花。
这个设计将被转化到一个圆锥面上作为贴花。
下面哪一种曲线操作可以把这个2D的设计转化到圆锥面上？A、缠绕/展开（Wrap/Unwrap）B、2D投影（2D Projection）C、曲线投影（Curve Projection）D、图形转化（Graphic Translater）10、当前工具条有一个图标未显示出来，怎样将其在工具条中显示出来？A、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出的菜单中选择显示对话框11、在一张别人所画的图纸中，有一个投影视图不清楚是由哪一个视图投影而来，如何找到这个投影视图的父视图？A、打开部件导航器，寻找指向俯视图的符号B、查看该视图的样式对话框C、打开部件导航器，右键单击选择“引导到父视图”（MB3 -> Navigate to Parent）D、在视图边框上右键单击选择“父视图”（MB3 -> Parent）12、在草图中创建图线时，可以用什么设置去控制约束？A、自动约束创建（Automatic Constraint Creation）B、推断约束设置（Infer Constraint Settings）C、创建约束（Create Constraints）D、替代约束（Alternate Solution）13、在创建过曲线（Through Curves）特征时，已经选择了所有的截面线串，如果这些线串的方向箭头指向不一致，那么将会发生什么样的情况？A、将产生变形B、系统将提示出错信息C、没有情况发生D、系统将崩溃14、草图是什么？A、面上的线串B、作为初始研究用的艺术家的绘画C、在特定平面内的有名称的线串的集合D、另一绘图系统的粗糙的图片15、条件表达式创建用的语言是：A、If ElseB、Do WhileC、Do UntilD、Else If16、如果图纸的尺寸标注中是英制单位，现在需要同时显示公制和英制标注，比较好的办法是：A、利用尺寸标注对话框来显示公制和英制B、用注释编辑对话框将英制改为公制C、在同一个尺寸标注中同时显示英制和公制单位D、删除尺寸标注，代之以公制单位的尺寸标注17、第一次打开一个部件文件，其中有一条样条曲线，需要了解其更多的信息，应该用什么菜单命令？A、信息->自由形状特征->样条曲线（Information -> Free Form -> Spline Curve）B、编辑->样条曲线（Edit -> Spline）C、帮助->样条曲线信息（Help -> Spline Information）D、信息->样条曲线（Information -> Spline）18、由于某种原因，部件文件被转移到别的文件夹中，当打开装配文件时，怎样设置加载选项Load Options 使得系统知道部件文件的存放地？A、使用部分加载（Partial Loading）B、部件（Components）C、搜索文件夹（Search Directories）D、用户文件夹（User Directories）19、在NX的用户界面里，哪个区域提示你下一步该做什么？A、信息窗口（Information Window）B、提示栏（Cue Line）C、状态栏（Status Line）D、部件导航器（Part Navigator）20、选择下列哪一项，可以在进行选择操作时只选一个边缘而选中所有相切边缘？A、自动选择（Auto Select）B、选择所有的边（Select All Edges）C、增加相切链（Add Tangent Chain）D、增加体的边缘（Add Edges of Body）21、下面哪一个本身既是装配，而在上一级装配中本身又是部件？A、子装配（Subassembly）B、装配（Assembly）C、主模型文件（Master File）D、部件对象（Component Object）22、使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的？A、编辑->特征->回放（Edit->Feature->Playback）B、编辑->特征->回顾（Edit->Feature->Review）C、编辑->模型->历史（Edit->Model->History）D、编辑->模型->回顾（Edit->Model->Review）23、什么命令可以重新安排已创建特征的次序？A、特征重新排序（Reorder Feature）B、特征重新安排（Rearrange Feature）C、编辑时间戳记（Edit Timestamp）D、移动特征（Move Feature）24、扫掠特征的引导线串必须是______连续的。
