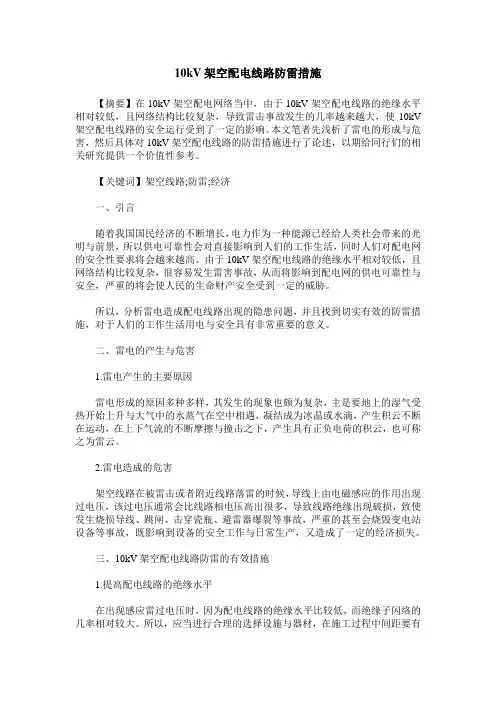

10kV架空配电线路防雷措施
10kV架空配电线路防雷措施【摘要】在10kV架空配电网络当中，由于10kV架空配电线路的绝缘水平相对较低，且网络结构比较复杂，导致雷击事故发生的几率越来越大，使10kV 架空配电线路的安全运行受到了一定的影响。
本文笔者先浅析了雷电的形成与危害，然后具体对10kV架空配电线路的防雷措施进行了论述，以期给同行们的相关研究提供一个价值性参考。
【关键词】架空线路;防雷;经济一、引言随着我国国民经济的不断增长，电力作为一种能源已经给人类社会带来的光明与前景，所以供电可靠性会对直接影响到人们的工作生活，同时人们对配电网的安全性要求将会越来越高。
由于10kV架空配电线路的绝缘水平相对较低，且网络结构比较复杂，很容易发生雷害事故，从而将影响到配电网的供电可靠性与安全，严重的将会使人民的生命财产安全受到一定的威胁。
所以，分析雷电造成配电线路出现的隐患问题，并且找到切实有效的防雷措施，对于人们的工作生活用电与安全具有非常重要的意义。
二、雷电的产生与危害1.雷电产生的主要原因雷电形成的原因多种多样，其发生的现象也颇为复杂，主是要地上的湿气受热开始上升与大气中的水蒸气在空中相遇，凝结成为冰晶或水滴，产生积云不断在运动，在上下气流的不断摩擦与撞击之下，产生具有正负电荷的积云，也可称之为雷云。
2.雷电造成的危害架空线路在被雷击或者附近线路落雷的时候，导线上由电磁感应的作用出现过电压，该过电压通常会比线路相电压高出很多，导致线路绝缘出现破损，致使发生烧损导线、跳闸、击穿瓷瓶、避雷器爆裂等事故，严重的甚至会烧毁变电站设备等事故，既影响到设备的安全工作与日常生产，又造成了一定的经济损失。
三、10kV架空配电线路防雷的有效措施1.提高配电线路的绝缘水平在出现感应雷过电压时，因为配电线路的绝缘水平比较低，而绝缘子闪络的几率相对较大。
所以，应当进行合理的选择设施与器材，在施工过程中间距要有所规范，为提高配电线路的绝缘水平，宜采取增加绝缘子片数或者更换绝缘子型号的方法，从而能够使配电线路的闪络概率得到有效降低。

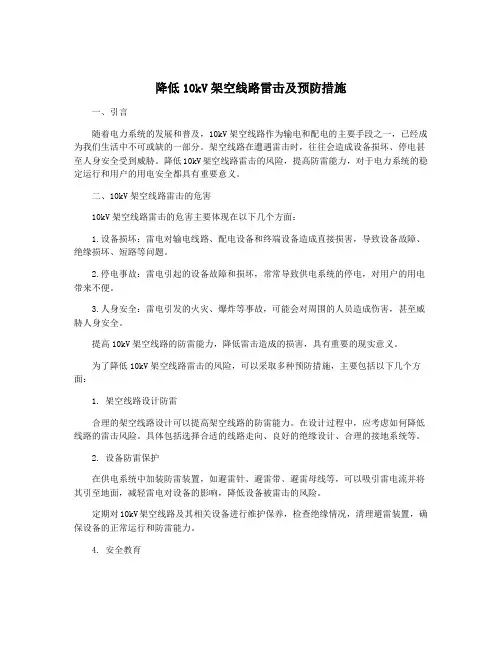

降低10kV架空线路雷击及预防措施
降低10kV架空线路雷击及预防措施一、引言随着电力系统的发展和普及，10kV架空线路作为输电和配电的主要手段之一，已经成为我们生活中不可或缺的一部分。
架空线路在遭遇雷击时，往往会造成设备损坏、停电甚至人身安全受到威胁。
降低10kV架空线路雷击的风险，提高防雷能力，对于电力系统的稳定运行和用户的用电安全都具有重要意义。
二、10kV架空线路雷击的危害10kV架空线路雷击的危害主要体现在以下几个方面：1.设备损坏：雷电对输电线路、配电设备和终端设备造成直接损害，导致设备故障、绝缘损坏、短路等问题。
2.停电事故：雷电引起的设备故障和损坏，常常导致供电系统的停电，对用户的用电带来不便。
3.人身安全：雷电引发的火灾、爆炸等事故，可能会对周围的人员造成伤害，甚至威胁人身安全。
提高10kV架空线路的防雷能力，降低雷击造成的损害，具有重要的现实意义。
为了降低10kV架空线路雷击的风险，可以采取多种预防措施，主要包括以下几个方面：1. 架空线路设计防雷合理的架空线路设计可以提高架空线路的防雷能力。
在设计过程中，应考虑如何降低线路的雷击风险。
具体包括选择合适的线路走向、良好的绝缘设计、合理的接地系统等。
2. 设备防雷保护在供电系统中加装防雷装置，如避雷针、避雷带、避雷母线等，可以吸引雷电流并将其引至地面，减轻雷电对设备的影响，降低设备被雷击的风险。
定期对10kV架空线路及其相关设备进行维护保养，检查绝缘情况，清理避雷装置，确保设备的正常运行和防雷能力。
4. 安全教育对相关工作人员进行防雷安全知识的培训，提高员工的安全意识，使其能够正确处理雷电事件，加强对设备的保护和维护。
5. 系统监测建立相应的雷电监测系统和预警系统，及时监测周围雷电的情况，提前做好应对措施，减小雷击造成的损失。
四、总结10kV架空线路雷击对供电系统和用户的影响十分巨大，是一个重要的安全隐患。
为了降低雷击的风险，提高防雷能力，我们应该从架空线路的设计、设备的安装、维护保养、安全教育和系统监测等多个方面着手，全面提高10kV架空线路的防雷能力，确保供电系统安全可靠地运行，用户的用电安全。

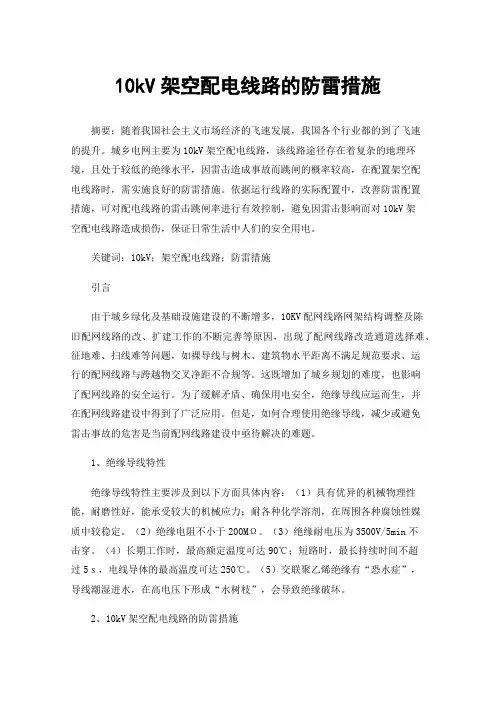

10kV架空配电线路的防雷措施
10kV架空配电线路的防雷措施摘要：随着我国社会主义市场经济的飞速发展，我国各个行业都的到了飞速的提升。
城乡电网主要为10kV架空配电线路，该线路途径存在着复杂的地理环境，且处于较低的绝缘水平，因雷击造成事故而跳闸的概率较高，在配置架空配电线路时，需实施良好的防雷措施。
依据运行线路的实际配置中，改善防雷配置措施，可对配电线路的雷击跳闸率进行有效控制，避免因雷击影响而对10kV架空配电线路造成损伤，保证日常生活中人们的安全用电。
关键词：10kV；架空配电线路；防雷措施引言由于城乡绿化及基础设施建设的不断增多，10KV配网线路网架结构调整及陈旧配网线路的改、扩建工作的不断完善等原因，出现了配网线路改造通道选择难、征地难、扫线难等问题，如裸导线与树木、建筑物水平距离不满足规范要求、运行的配网线路与跨越物交叉净距不合规等。
这既增加了城乡规划的难度，也影响了配网线路的安全运行。
为了缓解矛盾、确保用电安全，绝缘导线应运而生，并在配网线路建设中得到了广泛应用。
但是，如何合理使用绝缘导线，减少或避免雷击事故的危害是当前配网线路建设中亟待解决的难题。
1、绝缘导线特性绝缘导线特性主要涉及到以下方面具体内容：（1）具有优异的机械物理性能，耐磨性好，能承受较大的机械应力；耐各种化学溶剂，在周围各种腐蚀性媒质中较稳定。
（2）绝缘电阻不小于200MΩ。
（3）绝缘耐电压为3500V/5min不击穿。
（4）长期工作时，最高额定温度可达90℃；短路时，最长持续时间不超过5ｓ，电线导体的最高温度可达250℃。
（5）交联聚乙烯绝缘有“恐水症”，导线潮湿进水，在高电压下形成“水树枝”，会导致绝缘破坏。
2、10kV架空配电线路的防雷措施2.1辅助线路绝缘水平提升运输过程在很多10kV架空配电线路中的影响因素包括气流、地形地貌。
因此很容易有重复性闪络情况出现，该现象长于山区的供电线路中发生，该区域为了节省线路的走廊，一般情况下，在供电线路中会使用相同杆塔，多个回路技术，设置架空配置电线路，以该形式确保线路的走廊成本得到节约，有效改善对线路的投资，但需重点关注在线路或线路中间相同杆塔，多个回路技术会导致距离较远的现象，若雷击相同回路中对线路，会引发线路的绝缘子击穿地面的现象。
10kV绝缘线路防雷击措施
INSERT YOUR LOGO10kV绝缘线路防雷击措施通用模板The work content, supervision and inspection and other aspects are arranged, and the process is optimized during the implementation to improve the efficiency, so as to achieve better scheme effect than expected.撰写人/风行设计审核：_________________时间：_________________单位：_________________10kV绝缘线路防雷击措施通用模板使用说明：本解决方案文档可用在把某项工作的工作内容、目标要求、实施的方法步骤以及督促检查等各个环节都要做出具体明确的安排，并在执行时优化流程，提升效率，以达到比预期更好的方案效果。
为便于学习和使用，请在下载后查阅和修改详细内容。
芳村位于广州郊区，随着城市化的发展，由1996年开始，对地区内的10kV架空导线逐步更换为符合GB12527、GB14049规定的绝缘导线，芳村地区绝大部分的架空导线，换为钢芯铝绞线聚乙烯绝缘架空线。
在架空绝缘线推广10多年来，其优点是显著的，随着配电架空线路绝缘化率的提高，配电线路的供电可靠性不断提高，线路的故障率下降；美化了城市景观，减少树木生长对架空线路运行的危害；防止环境污秽对导线的直接影响；具有良好的社会效益和经济效益。
但是，在近几年的运行中，发现架空绝缘线存在遭受雷害多，导线容易进水氧化等问题，由此引起断线事故较多。
从20xx年至20xx年8月份，广州芳村地区10kV架空绝缘导线受雷击破坏统计见表1。
由表1的统计数据看出，2004～20xx年两年里，发生雷击事故引起的击断绝缘导线共8起，对雷击后绝缘子爆裂、隔离开关引线被击断等事故5起，雷击损坏变压器1起。
10kV配电线路防雷保护措施
10kV配电线路防雷保护措施摘要：雷击是造成10KV配电线路运行可靠性大幅下降的重要影响因素，通过对10KV配电线路进行防雷技术研究，减少配电设备雷击和损坏率的措施有：更换绝缘子提高配电线路绝缘水平，以降低雷击闪络率；在绝缘薄弱点安装避雷器进行防护；对10KV配电线路的设计采用自动追踪消弧线圈的接地，以降低建弧率；装设自动重合闸，使断路器跳闸后能自动重合闸，提高配电线路耐雷水平。
关键词：10kV配电线路；防雷；保护措施1、10KV配电线路出现雷击原因雷击主要指的是雷云之间或者通过雷云对于整个地面物体进行辐射放电的一种光学物理自然现象。
当10KV配电线路穿越较高建筑物或其他物体时，这些较高的建筑物或其他物体最容易落雷，造成10KV配电线路直击雷的发生。
当10KV配电线路逾越河道、湖泊等空阔水体时，水体的导电性质使一条输电线路上可能会有雷云快速聚集，并汇集大量束缚电荷，当雷云在地面上连续进行快速放电后，线路上的特殊束缚电荷被大量激发和迅速释放，造成10KV配电线路感应雷的发生。
当10KV配电线路遭遇直击雷或发生感应雷，雷电波便沿着输电线路进入变电站、配电所。
如果没有对线路进行防雷保护措施，将会直接造成变电站、配电所的电气设备严重破坏，甚至可能造成重大人员伤亡。
2防雷措施保护效果的影响因素分析2.1环境因素架空配电线路分布广泛，结构复杂，线路遭雷击时，其雷电过电压类型将受到外界的环境因素影响。
对于主要分布在城区的这些架空配电系统线路，线路附近大多可能存在线路树木或其他建筑物，线路平均杆塔高度约设定为10m，树木和其他建筑物的高度将不会超过其他线路或桥杆塔高度，由于线路树木和其他建筑物的雷电屏蔽保护作用，雷电一般上都不会直接接触击中这些架空电力输电系统线路或桥的杆塔，线路上遭受直接冲击雷电力作用的放电概率相对较小，一般由于雷击而放电引起的线路故障大多可能是雷电感应器的雷电超过电压所导致造成。
这一情况下，必须要立足于阻挡感应雷过电压的层面入手来开展防雷保护工作，例如可以在合适的位置设置避雷器，有助于减小跳闸率。

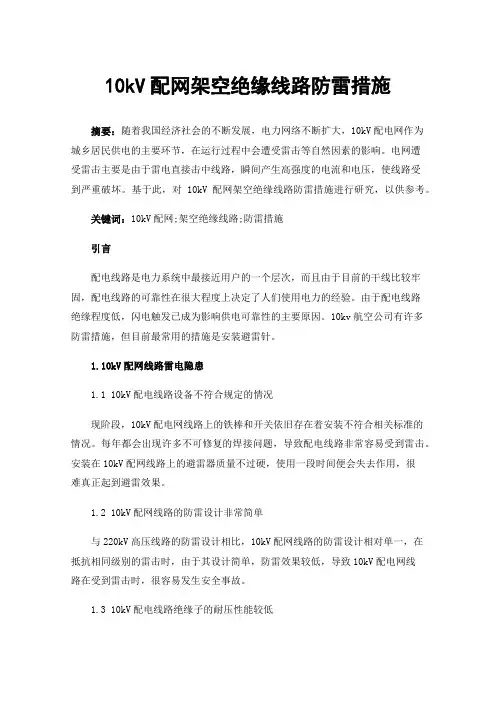

10kV配网架空绝缘线路防雷措施
10kV配网架空绝缘线路防雷措施摘要：随着我国经济社会的不断发展，电力网络不断扩大，10kV配电网作为城乡居民供电的主要环节，在运行过程中会遭受雷击等自然因素的影响。
电网遭受雷击主要是由于雷电直接击中线路，瞬间产生高强度的电流和电压，使线路受到严重破坏。
基于此，对10kV配网架空绝缘线路防雷措施进行研究，以供参考。
关键词：10kV配网;架空绝缘线路;防雷措施引言配电线路是电力系统中最接近用户的一个层次，而且由于目前的干线比较牢固，配电线路的可靠性在很大程度上决定了人们使用电力的经验。
由于配电线路绝缘程度低，闪电触发已成为影响供电可靠性的主要原因。
10kv航空公司有许多防雷措施，但目前最常用的措施是安装避雷针。
1.10kV配网线路雷电隐患1.1 10kV配电线路设备不符合规定的情况现阶段，10kV配电网线路上的铁棒和开关依旧存在着安装不符合相关标准的情况。
每年都会出现许多不可修复的焊接问题，导致配电线路非常容易受到雷击。
安装在10kV配网线路上的避雷器质量不过硬，使用一段时间便会失去作用，很难真正起到避雷效果。
1.2 10kV配网线路的防雷设计非常简单与220kV高压线路的防雷设计相比，10kV配网线路的防雷设计相对单一，在抵抗相同级别的雷击时，由于其设计简单，防雷效果较低，导致10kV配电网线路在受到雷击时，很容易发生安全事故。
1.3 10kV配电线路绝缘子的耐压性能较低10kV配电线路的针形绝缘子的电阻线跨度要更大，在遇到雷电等情况下具备了更好的防护效果。
但是，此类针形绝缘子也有着一定的不足，当此类绝缘子内部发生故障时，此类绝缘子依旧可以正常运行，这就导致工作人员在检查过程中很难发现其故障原因，没有办法第一时间找出因雷击而损坏的地方。
2输电线路雷击过电压的种类2.1直击雷过电压输电线路遭受雷击时，杆塔塔顶、线路避雷线、导线均可能被击中直接被雷击中的过电压为直击雷过电压。
击中避雷线时，由于避雷线都是与大地相连接，雷电流会顺着避雷线流入大地(多杆塔会分流)，此时由于是直接击中，产生过电压最大，危害也最大，容易引起绝缘子闪络。
10kV架空绝缘线路的防雷措施
10kV架空绝缘线路的防雷措施摘要随着我国经济的不断发展，城市化进程也在不断推进，人们生活对电能的依赖性也大幅提升，因此供电的稳定性、安全性也成了大众关注的问题。
随着线路绝缘化进程的发展，在10kV架空线路总故障中，由雷电引起的故障占了很大的比重，同时雷电断线的问题也变得越来越严重。
为了保护10kV架空绝缘性线路，不得不采取相关措施对雷电现象引发的安全问题进行预防。
文章对10kv 架空绝缘线路防雷措施进行了深入的研究，致力于提高10kV架空绝缘线路的安全性、可靠性，以供相关工作者参考交流。
關键词10kV；架空绝缘线路；防雷措施10kV配电网是电力系统的重要组成部分之一，与普通架空裸导线相比，架空绝缘导线具有经济、可靠、安全及便于维护等特点，因此被广泛应用于配电网中。
在使用架空绝缘导线后，不仅可以减少动能的损耗，而且还能节约线路占用的空间，线路的使用寿命也得到延长，在雷电多的地方也可适用。
但是事物均具有两面性，10kV架空绝缘线路在具有诸多优点的基础上也存在不足之处。
在无数的实践中得出结论，架空绝缘线路在遭受雷击时比普通线路更加容易发生断线现象，对电网安全存在严重威胁。
这不仅影响了电网的安全性，同时还会造成较大的经济损失。
1 10kV架空绝缘线路的防雷措施自从防雷问题得到重视以后，便有大量的防雷措施相继出现。
对于不同的线路来说，需要采用不同种类、不同数量的防雷措施。
但目前很多线路都采用单一的防雷措施，这是难以满足防雷的要求的，进而也就无法保证线路的安全性。
同时，也不能盲目采用多种防雷措施。
因为盲目采用多种防雷措施，会在一定程度上增加线路维护的压力，同时还无法达到预期的防雷效果。
为了在10kV架空绝缘线路中实现良好的防雷效果，本文通过对绝缘线路的工频短路电流及雷电过压水平等进行计算分析，并结合国内外的10kv架空绝缘线路雷电防护措施，综合各防绝缘导线断线措施的优缺点，总结了几种在技术、经济以及效果等方面均比较合理的防雷措施，具体内容如下文所示[1]。
10kV线路带电更换避雷器标准化作业指导书
10kV线路带电更换避雷器标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图（略，同范本21）2.范围本作业指导书针对10kV××线××号更换避雷器工作，仅适用该项工作。
3.引用文件（略，同范本21）4.准备阶段4.1 准备工作安排10kV××线××号更换避雷器准备工作安排4.2作业人员要求10kV××线××号更换避雷器作业人员要求（略，同范本21）4.3工器具准备10kV××线××号更换避雷器作业工器具准备工器具准备人：工器具收回人：年月日4.4 材料准备10kV××线××号更换避雷器作业材料准备材料准备人：材料收回人：年月日4.5 定置图及围栏图10kV××线××号更换避雷器作业定置图及围栏图4.6 危险点分析及安全控制措施10kV××线××号更换避雷器作业危险点分析及安全控制措施√序号危险点安全控制措施1 不加绝缘档板易出事故安全距离不够，必须加绝缘档板，防止相间短路2 人身感电作业人员必须穿戴齐全个人绝缘防护用具（包括绝缘手套、绝缘安全帽、绝缘衣或袖套、绝缘鞋或靴）3 高空坠落斗内作业人员必须系好安全带，戴好安全帽并执行《高空带电作业绝缘斗臂车使用管理办法》4 遮蔽工作不完善易出事故严格按照带电作业操作规程中更换跌落式的遮蔽顺序（由近至远、由大到小、由低到高、先带电体后接地体）进行遮蔽5 易伤行人作业现场按标准设置防护围栏，专人看守，禁止行人入内6 臂车升降发生碰撞斗臂车升降过程中注意避开带电体及障碍物7 作业人员同时进行两相作业易发生短路事故作业人员严禁同时进行两相作业，一人操作，一人负责监护签名确认4.7 作业人员分工10kV××线××号更换避雷器作业人员分工（略，同范本21）5.作业阶段5.1 开工10kV××线××号更换避雷器作业开工（略，同范本21）5.2 作业内容、步骤及工艺标准10kV××线××号更换避雷器作业内容、步骤及工艺标准5.3 竣工10kV××线××号更换避雷器作业竣工（略，同范本21）6. 总结阶段6.1 验收总结10kV××线××号更换避雷器验收总结（略，同范本3）6.2 指导书执行情况评估10kV××线××号更换避雷器指导书执行情况评估（略，同范本3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The
Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
安装10KV架空线路及变
电所高压柜避雷器安全技
术措施示范文本
方案文书样本 QCT/FS-ZH-GZ-K626
第2页/总2页
安装10KV架空线路及变电所高压柜避
雷器安全技术措施示范文本
使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个
环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，
文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
由于10KV架空线路及变电所高压柜避雷器已检验完
毕，需重新安装，考虑现在矿井无人员入井，不通风不排
水，所以在安装期间将两趟高压进线全部停电，为保证此
项工作的安全顺利进行，特编制此安全技术措施：
施工时间：20xx年3月18日 9：00-11:00
施工内容：安装10KV架空线路及变电所高压柜避雷
器
施工地点：地面10KV变电所、监控室
影响范围：施工期间全矿停电
一、施工负责人及其职责
1、施工负责人为机电队队长王宏伟，监督、协调处理
方案文书样本 QCT/FS-ZH-GZ-K626
第2页/总2页
施工过程中出现的问题，并及时汇报。
2、施工前，施工负责人必须对施工地点的情况了解清
楚，并掌握有关安全技术措施和施工要求，要做到安全施
工。
3、施工负责人负责清点工具、材料、人员，并检查确
认施工工具安全可靠，材料足量。
4、施工负责人负责统一指挥，分工明确，确保工作的
安全顺利进行。
二、施工准备
1、施工材料
施工单位及作业人员要准备齐全施工工具及材料。包
括脚扒、安全帽、安全带、绳索、高压验电笔、放电棒及
配套电工工具等。
2、施工基本步骤
联系白窑开闭所停电→验电、放电、打短路接地→安
方案文书样本 QCT/FS-ZH-GZ-K626
第2页/总2页
装架空线路避雷器→安装变电所高压柜避雷器→拆除短路
接地→联系白窑开闭锁送电
三、质量标准
1、安装的避雷器要按照使用地点准确进行安装。
2、安装时连接避雷器的螺丝、弹垫、平垫要齐全，螺
丝要拧紧不得松动，安装完毕后要检查开关柜内是否有遗
忘的工具等。
3、送电后要观察一段时间，电压表、电流表、带电指
示器等仪器仪表是否显示正常，确认没有问题后方可离开
现场。
四、安全技术措施
1、由施工负责人贯彻，所有人员参加学习本措施并签
字。
2、凡患有高血压、心脏病、癫痫病、精神病和其它不
适于高空作业疾病的人禁止登高作业，严禁酒后登高作
方案文书样本 QCT/FS-ZH-GZ-K626
第2页/总2页
业。
3、现场电工及变电所值班人员必须经过专业培训并考
试合格，持证上岗。
4、停、送电时严格按照停、送电顺序进行操作。
5、停电前，机电队要对通讯联络系统、人员定位系
统、监测监控系统的备用电源进行检查，确保备用电源能
有效的起到作用。
6、停送电时必须执行操作票、工作票制，并由现场负
责人签字后方可有效，停送电操作时，必须由现场施工人
员本人联系，否则变电所值班员可拒绝执行。
7、停、送电时白窑开闭所必须有我单位专人（段岗
立）在场监督停、送电情况，防止操作人员停错电、误送
电等，保证施工人员的安全。白窑开闭所监督人员确认停
电无误后通知施工负责人，施工人员对线路进行验电、放
电 、打短路接地（短路接地的打设地点在施工地点前两根
方案文书样本 QCT/FS-ZH-GZ-K626
第2页/总2页
线杆的位置），确认无误后方可施工，否则不得施工，送
电时施工人员必须到白窑开闭所，否则不得送电。
8、停电前10分钟由调度室值班人员通知各单位关闭
电脑等用电设备。
9、停电时调度室要向区域公司调度室汇报，经区域公
司调度室同意后通知施工负责人方可施工，变电所正常运
行后调度室要向区域公司调度室汇报。
10、恢复供电后要将副井、主井两个配电点的监控电
源恢复供电。
11、由施工负责人对安全防护用具进行完好检查，要
仔细检查安全绳绳带有无破损，卡环弹性是否有损伤等，
不合格的安全带严禁使用并及时处理掉。
12、登杆前应对脚扒进行外观检查，有腐蚀、裂纹的
不得使用。并要进行人体冲击试验，扣紧安全带，登高离
地0.5米，借助人体重力向下蹬踩，看脚扒有无变形损坏，
方案文书样本 QCT/FS-ZH-GZ-K626
第2页/总2页
若无，则可正式登杆。
13、作业人员必须按要求配备使用安全帽、安全带等
劳保用品。安全带必须系在主杆上。
14、作业人员要穿戴整齐，衣袖、裤角要扎住，不准
穿光滑的硬底鞋，须穿软底防滑鞋。
15、高空作业时，严禁抛投工具、材料等，必须将工
具用绳子系牢后往上或往下吊送。
16、风雨天气，禁止露天进行高空作业。
17、工作完毕应及时将工具、零星材料、零部件等一
切易坠落物件清理干净，以防坠落伤人。
18、安康部指派专职安检员现场监督检查安全技术措
施的落实情况，并切实监督检查现场安全隐患，发现问题
及时处理。
19、工作前后以及工作中出现的问题及时向调度室及
队值班室汇报。
方案文书样本 QCT/FS-ZH-GZ-K626
第2页/总2页
20、未尽事宜严格按照《煤矿安全规程》及公司相关
规定执行。
