透镜成像公式同步练习
初三物理透镜成像练习题
初三物理透镜成像练习题1. 题目描述：从左向右射入一个凸透镜的平行光线会怎样聚焦？在聚焦点的左侧和右侧分别会出现什么情况？请用透镜公式进行计算并解释原因。
2. 理论知识介绍：2.1 凸透镜：凸透镜是中央较薄，边缘较厚的光学器件。
其形状使得通过它的光线被透镜折射后会聚在一点，称为透镜的焦点。
2.2 透镜公式：根据透镜公式可以计算出光线经过透镜后的成像位置：1/f = 1/v - 1/u其中，f表示透镜的焦距，v表示像距，u表示物距。
当像距为正值时，成像位置在透镜的右侧；当像距为负值时，成像位置在透镜的左侧。
3. 答题解析：根据题目描述，我们假设凸透镜的焦距为f，需要分别计算光线经过透镜后的成像位置。
3.1 光线向右射入透镜：根据透镜公式，光线射入透镜后会聚焦在焦点处。
因此，平行光线通过透镜后会聚焦成一个点。
3.2 光线在聚焦点左侧射入透镜：根据透镜公式，当像距为负值时，成像位置在透镜的左侧。
因此，光线在聚焦点左侧射入透镜后，成像位置将会位于透镜的右侧，并形成一个放大的虚像。
3.3 光线在聚焦点右侧射入透镜：根据透镜公式，当像距为正值时，成像位置在透镜的右侧。
因此，光线在聚焦点右侧射入透镜后，成像位置将会位于透镜的左侧，并形成一个缩小的实像。
4. 结论：根据以上分析，我们可以得出以下结论：- 从左向右射入凸透镜的平行光线会聚焦在透镜的焦点处。
- 光线在聚焦点的左侧射入透镜会形成放大的虚像。
- 光线在聚焦点的右侧射入透镜会形成缩小的实像。
以上就是初三物理透镜成像练习题的答案，希望能对你的学习有所帮助！。
透镜练习题及答案
透镜练习题及答案透镜是一种常见的光学器件，广泛应用于日常生活和科学研究中。
透镜练习题可以帮助我们更好地理解透镜的性质和应用。
本文将为大家提供一些透镜练习题及其详细答案，以帮助读者巩固对透镜的理解。
1. 单透镜成像问题(1) 一个物体距离凸透镜10厘米处，透镜焦距为20厘米，求像距。
解析：根据薄透镜公式1/f = 1/v - 1/u，代入已知数据，可得1/20= 1/v - 1/10，解得像距v = 20厘米。
(2) 同一凸透镜，物体距离透镜的距离为20厘米，像距为40厘米，求透镜焦距。
解析：同样使用薄透镜公式1/f = 1/v - 1/u，代入已知数据，可得1/f = 1/40 - 1/20，解得焦距f = 40厘米。
2. 透镜组成像问题(1) 有一凸透镜和一凹透镜组成的透镜组，凸透镜的焦距为15厘米，凹透镜的焦距为10厘米，物体距离透镜组的距离为30厘米，求像距。
解析：根据透镜组成像公式，1/f = 1/f1 + 1/f2 - d/f1f2，代入已知数据，可得1/f = 1/15 + 1/10 - 30/(15*10)，解得焦距f = 30厘米。
(2) 同一透镜组，凸透镜的焦距为20厘米，凹透镜的焦距为15厘米，物体距离透镜组的距离为40厘米，求像距。
解析：根据透镜组成像公式，1/f = 1/f1 + 1/f2 - d/f1f2，代入已知数据，可得1/f = 1/20 + 1/15 - 40/(20*15)，解得焦距f = 40厘米。
3. 透镜放大率问题有一凸透镜，焦距为10厘米，物体高度为4厘米，物体放置在透镜的焦点处，求像的高度和放大率。
解析：由凸透镜成像公式可得1/v - 1/u = 1/f，因为物体放在透镜焦点处，所以物体距离透镜的距离u为焦距f，代入已知数据可得1/v - 1/10 = 1/10，解得像距v = 20厘米。
同时，通过几何关系可知，像的高度等于物体高度的放大率倍，即4倍。
物理透镜的成像习题及答案
物理透镜的成像习题及答案物理透镜的成像习题及答案物理中的透镜成像问题是学习光学过程中的重要一环。
透镜成像习题的解答不仅能帮助我们理解光的传播规律，还能够培养我们的逻辑思维和问题解决能力。
下面将介绍几道常见的透镜成像习题及其详细解答。
习题一：一架物镜焦距为20cm的凸透镜，其物距为30cm，求像距和放大率。
解答：根据透镜公式：1/f = 1/v - 1/u，其中f为透镜焦距，v为像距，u为物距。
代入已知数据，得到1/20 = 1/v - 1/30。
整理后得到v = 60cm，即像距为60cm。
接下来求放大率。
放大率的定义是像高与物高的比值，即β = h'/h。
根据几何关系，我们可以得到β = v/u。
代入已知数据，得到β = 60/30 = 2。
所以放大率为2。
习题二：一架物镜焦距为10cm的凹透镜，其物距为20cm，求像距和放大率。
解答：与习题一类似，根据透镜公式：1/f = 1/v - 1/u，代入已知数据，得到1/10 = 1/v - 1/20。
整理后得到v = 20cm，即像距为20cm。
接下来求放大率。
同样根据几何关系，我们可以得到β = v/u。
代入已知数据，得到β = 20/20 = 1。
所以放大率为1。
习题三：一架物镜的焦距为10cm，物体放在其焦点上方20cm处，求像的位置和放大率。
解答：由于物体放在凸透镜的焦点上方，所以物距u为负值。
代入透镜公式1/f = 1/v - 1/u，得到1/10 = 1/v - 1/(-20)。
整理后得到v = -20cm，即像距为-20cm。
接下来求放大率。
同样根据几何关系，我们可以得到β = v/u。
代入已知数据，得到β = -20/(-20) = 1。
所以放大率为1。
通过以上的三道透镜成像习题及其解答，我们可以看到透镜成像问题的解答过程和方法是相似的。
关键在于熟练掌握透镜公式，并能够根据已知数据进行代入和整理。
同时，根据几何关系，我们可以得到放大率与像距和物距之间的关系。

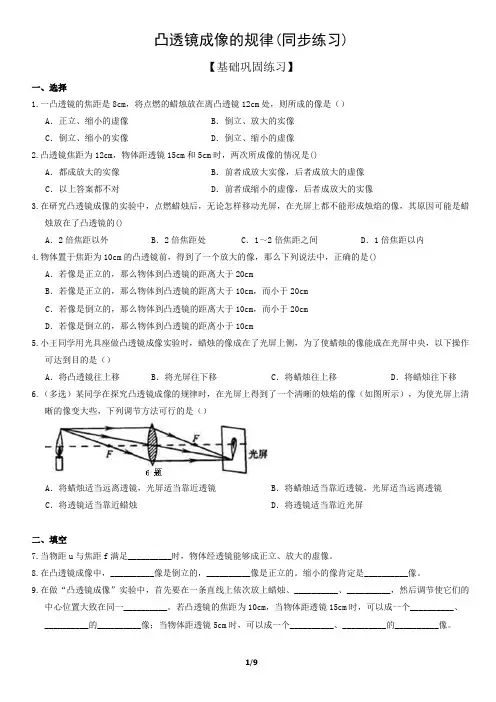

凸透镜成像的规律(同步练习)(教师版)
凸透镜成像的规律(同步练习)【基础巩固练习】一、选择1.一凸透镜的焦距是8cm，将点燃的蜡烛放在离凸透镜12cm处，则所成的像是（）A．正立、缩小的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、缩小的虚像2.凸透镜焦距为12cm，物体距透镜15cm和5cm时，两次所成像的情况是()A．都成放大的实像B．前者成放大实像，后者成放大的虚像C．以上答案都不对D．前者成缩小的虚像，后者成放大的实像3.在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成烛焰的像，其原因可能是蜡烛放在了凸透镜的()A．2倍焦距以外B．2倍焦距处C．1～2倍焦距之间D．1倍焦距以内4.物体置于焦距为10cm的凸透镜前，得到了一个放大的像，那么下列说法中，正确的是()A．若像是正立的，那么物体到凸透镜的距离大于20cmB．若像是正立的，那么物体到凸透镜的距离大于10cm，而小于20cmC．若像是倒立的，那么物体到凸透镜的距离大于10cm，而小于20cmD．若像是倒立的，那么物体到凸透镜的距离小于10cm5.小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的是（）A．将凸透镜往上移B．将光屏往下移C．将蜡烛往上移D．将蜡烛往下移6.（多选）某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是（）A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当靠近蜡烛D．将透镜适当靠近光屏二、填空7.当物距u与焦距f满足__________时，物体经透镜能够成正立、放大的虚像。
8.在凸透镜成像中，__________像是倒立的，__________像是正立的。
缩小的像肯定是__________像。
9.在做“凸透镜成像”实验中，首先要在一条直线上依次放上蜡烛、__________、__________，然后调节使它们的中心位置大致在同一__________。
(人教版)八年级物理第五章《透镜及其应用》专题透镜成像及应用同步练习 含答案
（人教版）八年级物理第五章《透镜及其应用》专题透镜成像及应用同步练习1.如图所示,已知入射光线,画出通过透镜后的折射光线2.)请在下图甲、乙方框中画上合适的透镜3.如图S是S经凸透镜成的像,请作出S发出的两条入射光线经凸透镜折射后的光路4.图中S为烛焰s 的像,请通过作图画出透镜、标出一个焦点F的位置并完成光路图.5.如图所示,SA为水面上方的点光源S射向水面的一条光线,该光线射到水面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点.请画出:(1)光线SA射入水中的折射光线(2)经过凹透镜的折射光线6.如图所示,凸透镜的主光轴与水面重合,F是凸透镜的焦点,S是水中的点光源,请画出由S发出的射向左侧焦点F并经过凸透镜的光路图.7.购物支付已进入“刷脸”时代,如图所示,消费者结账时只需面对摄像头(相当于一个凸透镜),经系统自动拍照、扫描等,确认相关信息后,即可迅速完成交易.下列有关说法正确的是( )A.光经过摄像头成像利用的是光的反射B.摄像头成像特点与投影仪相同C.“刷脸”时,面部应位于摄像头二倍焦距之外D.“刷脸”时,面部经摄像头成正立、缩小的实像8.如图所示,在A处点燃一支蜡烛,若在P处的方框内分别放入①平面镜、②凸透镜、③中央有小孔的纸板时,均能在方框右侧成清晰的像.现保持蜡烛在A的位置不变,若在方框内放入上述某一器材后,能在方框的右侧光屏上成像,而且随着光屏离开P的距离增大,所成清晰的像也逐渐变大对于方框内所放的器材,下列判断中正确的是( )A.一定是①B.一定是②C.一定是③D.②和③均有可能9.如图所示,虚线框内为透镜,MN为透镜的主光轴,O是透镜的光心,a(双箭头)和b(单箭头)是射向透镜的两条光线,已知光线a通过透镜之后与MN交于P点,光线b通过透镜之后与MN交于Q点,由图可知,下列说法中正确的是（）A.透镜是凸透镜,OP的距离小于焦距B.透镜是凹透镜,OQ的距离小于焦距C.透镜是凸透镜,OP的距离大于焦距D.透镜是凹透镜,OQ的距离大于焦距10.物体距离凸透镜8cm时,在凸透镜另一侧光屏上成一个清晰放大的实像,若保持物体与光屏的位置不变,把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像则凸透镜的焦距为( )A f<2cm B. 2<cmf<4cm C 4cm<f<5cm D. 5cm<f<8cm11.昆虫观察盒的“盒盖”上嵌入一个凸透镜(如图所示),盒盖到盒底的距离为10cm,利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫,现提供了焦距为4cm、8cm、10cm和12cm 的凸透镜各一个,他应该选择的是( )A.焦距为4cm的凸透镜B.焦距为8cm的凸透镜C.焦距为10cm的凸透镜D.焦距为12cm的凸透镜12.小明同学用数码相机(可调焦距)拍摄了同一花菜的两张照片,如图所示.结合图片分析,下面说法不正确的是( )A.照相机的镜头与老花镜属于一类透镜B.凸透镜能成缩小的实像是照相机的工作原理C.在物距相同的情况下,拍摄乙照片时,镜头焦距需调得小一些D.在物距相同的情况下,拍摄乙照片时,镜头焦距需调得大一些13.如图所示,站在对面的甲同学可以通过放大镜看到手拿放大镜的乙同学放大的眼睛.对此,下列说法正确的是( )A.乙通过放大镜看到甲是倒立、缩小的实像B.甲位于放大镜的焦距之内C.乙通过放大镜看不清甲D.甲距离放大镜一定在二倍焦距之内一倍焦距之外14.小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验时,某次实验时蜡烛、凸透镜和光屏的位置如图所示下列说法正确的是( )A.该成像原理与投影仪的成像原理相同B.保持凸透镜的位置不动,将蜡烛移到光具座42cm刻度处时,移动光屏,在光屏上呈现倒立、放大的像C.只将蜡烛移到光具座40cm刻度处时,移动光屏,可在光屏上呈现清晰的像D.若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时,烛焰所成的像将逐渐变大15.在探究“凸透镜成像规律”的实验中,将点燃的蜡烛放在距凸透镜32cm处,在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像,则( )A.光屏上所成的是倒立、放大的实像B.该透镜的焦距∫小于9cmC.将点燃的蜡烛移至距透镜9cm处,不能观察到烛焰放大的虚像D.透镜位置不变,蜡烛和光屏位置互换,光屏上也得到烛焰清晰的像16.为了进一步研究凸透镜成像规律,小明同学进行了如下的探究(1)如图,将蜡烛放在A处时,此时光屏上成一个清晰的像.此时像的性质为_______(2)保持凸透镜的位置不变,将蜡烛从A移到B位置,要在光屏上仍得到清晰的像,则光屏应该往_______ (选填“左”或“右”)移动17.甲、乙一起探究“凸透镜成像规律”(1)甲、乙用相同规格的凸透镜做实验,分析数据时发现,他们实验时物距相同但像距不同,可能原因是______________(2)如图所示,线段AB为凸透镜成像的物距倒数和像距倒数的对应关系,则凸透镜焦距为_______cm;若用此凸透镜成像,当物距为0.3m时,可在光屏上看到______________的像答案7.C8.89.A10.C11.D12.C13.C14.A15.D16.倒立、缩小的实像左17.某次光屏上所成的像不是最清晰地像10。
人教版物理八年级上册第五章第三节凸透镜成像的规律同步练习 含答案
人教版物理八年级上册第五章第三节凸透镜成像的规律同步练习1.已知凸透镜的焦距为10cm，设物体到透镜的距离为u，则下列判断错误的是( )A. 该透镜作放大镜使用时，u<10cmB. 物体为一点光源时，利用该透镜可得到一束平行光，此时u＝10cmC. 该透镜作投影仪的镜头使用时，u>10cmD. 该透镜作照相机的镜头使用时，u>20cm2.某同学在探究凸透镜成像规律时，将蜡烛放到离透镜15cm处时，在光屏上得到一个放大的像，他将蜡烛又远离了透镜15cm，下列说法中正确的是（）A. 一定成缩小的实像B. 一定成等大的实像C. 一定成放大的实像D. 无法判断3.如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像．开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（）A、②④③①B、②③①④C、④②③①D、④③②①4.把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm处，可得到一个（）A、倒立缩小的实像B、倒立放大的实像C、正立放大的实像D、正立放大的虚像5.小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5cm处时，在光屏上将出现( ) A．倒立放大的实像 B．倒立缩小的实像C．正立放大的虚像 D．光屏上接收不到像6.应用如图所示的凸透镜成像规律制成的光学设备是A．投影仪 B．放大镜 C．照相机 D．潜望镜7.如图所示是小明同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置，其中明显还需要调整的是________。
调整后烛焰能在光屏上成倒立________的实像；此时再将蜡烛向右移动到焦点之内，要想观察像，小明就应该________。
8.如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光中心大致在同一高度，当凸透镜的焦距f=10cm、物距u=15cm、像距v=30cm时，光屏上得到________ 、________ 的实像；若撤去光屏，简要说明观察该像的方法________9.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个________，我们看到的实际上是一个________(选填“放大”或“缩小”)的________(选填“实像”或“虚像”)。
透镜成像公式专项训练
透镜成像公式专项训练【例题精选】：例1： 一个物体放在透镜前20cm 处恰能成放大率3倍的像，那么该透镜的焦距可能为：A ．15cmB ．30cmC ．－15cmD ．－30cm答案：A 、B 。
分析：此题由题目条件成放大像，从透镜成像规律可知，要成放大像只有凸透镜才有可能，亦即透镜的焦距只能是正值，故可排除C 、D 两选项，凸透镜成放大像可能会有虚像和实像两种，由放大率公式：m v u ==||3 成虚像时：v u 1332060=-=-⨯=-cm成实像时：v u 2332060==⨯=cm由透镜成像公式：111u v f+=，得： 当v cm ff cm 160120160130=--=∴=时， 当v cm ff cm 260120160115=+=∴=时， 故此题A 、B 选项正确。
小结：在应用透镜成像公式时，应特别注意是凸透镜还是凹透镜，以及所成的像是实像还是虚像，以便正确的使用正负符号，这是解题的关键。
例2：有一个凸透镜，一个物体放在镜前某处时，可得到放大6倍的像，假设将物体向透镜移动2厘米时，可得到放大3倍的像，求该凸透镜的焦距。
分析和解答：物体处在u f <2区域内成放大的像，放大率m 随物距u 而变化的情况如下图的曲线，所以放大率由m m ==63，变到，有两种可能：〔1〕物体先在f u f <<2区域内成一放大率为6的实像，后在u f <区域内成一放大率为3的虚像；〔2〕物体先在u f <的区域内成一放大率为6的虚像，后再成一放大率为3的虚像。
故而：〔1〕先成实像后成虚像时，v m u u u u v m u u u u v f u u f u cm f cm 111212221111116232321111213211012===-=-=--=-∴+=-+-=⎧⎨⎪⎪⎩⎪⎪∴==⎧⎨⎩，()()()〔2〕前后两次均成虚像时： v m u u u u v m u u u u u f u u f u cm f cm 11121222111111162323211611213211012=-=-=-=-=--=-∴-=-+-=⎧⎨⎪⎪⎩⎪⎪∴==⎧⎨⎩，()()()所以此题中凸透镜的焦距有两种可能，是4厘米或是12厘米。
人教版八年级物理上册5.3凸透镜成像的规律 同步练习
给我一个支点，可以撬起整个地球。
——阿基米德5.3凸透镜成像的规律一、选择题1．小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是( )A．将凸透镜往上移B．将光屏往下移C．将蜡烛往上移D．将蜡烛往下移2．小明同学做凸透镜成像的实验时，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持透镜位置不变，把蜡烛与光屏的位置对换，则( ) A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有正立、等大的虚像D．光屏上没有像3．关于凸透镜的应用，下列说法正确的是( )A．凸透镜成的像都是实像B．照相时，景物在镜头二倍焦距以内C．投影仪中的投影片放在镜头二倍焦距以外D．用放大镜观察物体时，物体在放大镜一倍焦距以内4．在“探究凸透镜成像规律”的实验中，物体距离凸透镜30 cm时，在凸透镜另一侧的光屏上可得到一个倒立、放大的实像。
该凸透镜的焦距可能为( )A．5 cm B．10 cm C．15 cm D．18 cm5．将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图1所示位置，在墙壁上得到清晰的像。
该像的性质是( )图1A．缩小的虚像B．放大的虚像C．缩小的实像D．放大的实像6．“自拍神器”给旅行者自拍带来了方便。
如图2所示，与直接拿手机自拍相比，利用自拍杆可以( )图2A．增大物距B．增大像距C．增大人像的大小D．减小取景范围7．爱动脑筋的小明用手机和透镜自制了一台简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法正确的是( )A．手机到透镜的距离应大于透镜的两倍焦距B．墙上呈现的是手机画面的正立、放大的虚像C．制作简易投影仪的透镜可以制作老花镜镜片D．要使墙上的像变大，应增大手机与透镜间的距离8．用手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是( )A．物体上的二维码是光源B．扫码时二维码要位于摄像头二倍焦距以外C．要使屏幕上二维码的像变小，只需将二维码靠近凸透镜D．影像传感器上成的是正立的实像9．在“探究凸透镜成像规律”的实验中，将蜡烛从较远处向靠近凸透镜焦点的方向移动过程中，下列说法正确的是链接学/34例2、例3方法透视( )A．像距先变大后变小B．物与像的距离越来越小C．像越来越大D．像先放大后缩小10．在凸透镜的主光轴上放一根粗细均匀的木棒，a端在二倍焦距之外，b端在一倍焦距与二倍焦距之间，如图3所示，那么木棒在光屏上的像是(P点为二倍焦距点)( )图3A．a端变细，b端变细B．a端变粗，b端变粗C．a端变细，b端变粗D．a端变粗，b端变细二、填空题11．将一个凸透镜对准太阳光，可在距透镜10 cm的地方得到一个最小的亮点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《透镜成像公式》同步练习
1凸透镜的焦距为10cm，把物体放在离透镜30cm处时，所成的像离透镜的距离为cm，透镜的放大率是。
2．如果物体经焦距为f的凸透镜所成的像和物等大，则物距为，像距为。
3．有一凸透镜，当物体放在离透镜12cm处时，成放大的实像，当物体放在离透镜7cm处时，成放大的虚像，则这个凸透镜的焦距不可能等于——————（）（A）8cm (B)10cm (C)11cm (D)14cm
4．当物体到凸透镜的距离一定且成实像时，以下说法正确的是————（）（A）焦距越大，像距越大
（B）焦距越大，像距越小
（C）焦距越大，放大率越大
（D）放大率与焦距无关
5．垂直于主光轴放置的物体从极远处沿主轴向凸透镜光心靠近的过程中（未碰到透镜），下列成像情况可能的是——————————————————（）（A）像长总是小于物长
（B）像长总是不断增大
（C）像长先增大后减小
（D）像先倒立后正立
6．用同一架照相机分别对大人和小孩各拍一张照片，要求每张照片的人像高度都刚好等于底片高度，先给小孩拍照，再给大人拍照，则应将————————（）（A）相机离大人近一些，同时暗箱长度（即像距）调小一些
（B）相机离大人远一些，同暗箱长度调大一些
（C）相机离大人近一些，同暗箱长度调大一些
（D）相机离大人远一些，同暗箱长度调小一些
7．放映幻灯时，若幻灯片与镜头相距12cm，屏幕上得到清晰的放大的像，现使幻灯片离镜头5cm，并适当调节镜头到屏幕的距离，则屏幕上将—————（）（A）得到小小的光点（B）得到缩小的实像
（B）得到放大的实像（D）得不到任何实像
8．点光源S放在焦距为8cm的凸透镜的焦点上时，在透镜另一侧离透镜16cm处的垂直于主轴的光屏看到一个圆形光斑，若使屏上光斑面积缩小，可采用的办法是———————————————————————————————（）（A）光屏远离透镜一段距离
（B）光屏向透镜移近一段距离
（C）占光源远离透镜一段距离
（D）点光源向透镜移近一段距离
9．一黄色发光体位于凸透镜一侧时，在透镜的另一侧得到一个倒立、等大的实像，若将大小相等的红色发光体放于上述位置时，在透镜的另一侧将可能有（）
（A）倒立、等大的实像（B）倒立、缩小的实像
（C）倒立、放大的实像（D）正立、放大的实像
10．粗细均匀的物体AB横放在焦点之外的凸透镜L的主轴上（如图），关于AB通过L所成的像，下列说法正确的是—————————————————（）
（A）像在主轴上，且A端在左边，B端在右边
（B）像在主轴上，且B端在左边，A端在右边
（C）像的A端粗、B端细
（D）像的B端粗、A端细
11．一台普通照相机已调整好拍摄人的全身照，现改拍半身照，则应当照相机与被拍对象间的距离，适当照相机镜头与底片间的距离（填“增大”或“缩小”）。
12．在焦距为f的凸透镜左侧放置一物体，当物体从光心移至无穷远处的过程中，下面区域中是无像区的是————————————————————（）（A）透镜左侧焦点与光心之间（B）透镜右侧焦点与光心之间（C）左右两焦点之间（D）光心至左边无穷远处
13．某凸透镜焦距为f，一个在透镜主光轴上的物体，从距透镜3f处沿主轴逐渐移动到距离透镜1.5f处，在此过程—————————————————（）（A）像不断变小（B）像和物之间的距离不断增大（C）像和焦点的距离不断增大（D）像和透镜的距离不断减小14．将一凸透镜竖直放置，在其主轴上放一点光源S，光源到透镜的距离为20cm，在透镜另一侧60cm处的光屏上得到一清晰像S ，用作图法画光路图。
15．如图所示，一条光线通过凸透镜主轴上大于焦距的点M射向凸透镜，光线与主轴的夹角为θ。
当θ逐渐增大，但光线仍射向凸透镜时，经透镜后的出射光线（）
（A）有可能平行于主轴
（B）出射光线与主轴的交点将远离光心
（C）出射光线与主轴的交点将靠近光心
（D）出射光线与主轴的交点将保持不变
16．一物体经凸透镜成像在焦点附近，则——————————————（）（A）所成的像一定是实像
（B）像与物大小一定不同
（C）物体一定在离透镜很远处
（D）若把物体移到像的位置，则像一定成于物体原来的位置
凸透镜与凹透镜三条特殊光线的作图规律
F F
（1）凸透镜中的三条特殊光线
a 、平行于主光轴的光线经凸透镜折射后通过焦点射出。
（简称：平行入射过焦点。
）
b 、通过焦点的光线经凸透镜折射后平行于主光轴射出。
（简称：过焦点平行射出。
）
c 、经过凸透镜光心O 的光线传播方向不改变.。
（简称：过光心方向不变。
）
（2）凹透镜中的三条特殊光线
a 、 平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线（虚线表示，在入射光线一侧）过焦点（虚焦点）。
b 、过焦点的入射光线（延长线透过凹透镜另一侧的虚焦点），经凹透镜折射后，折射光线于主光轴平行。
c
1. 画出下列图中凸透镜的折射光线的方向。
2. 画出下列图中凸透镜的入射光线或折射光线的方向。
3.
F
F F F F F 4. 完成下列关于透镜的光路：
5. 在图中画出光线经过透镜折射后的折射光线。
6. 画出下列图中凹透镜的折射光线的方向。
7. 画出下列图中凹透镜的折射光线或入射光线的方向。
