推荐-1第四章轴承和轴组的装配新装配钳工工艺学 精品
钳工中级考证复习要点之轴承和轴组的装配
钳工中级考证复习要点之轴承和轴组的装配前言这是本人编写的钳工中级考证复习要点的第三篇材料（前两篇分别为“——传动机构”“——机床夹具与内燃机”）。
编写依据在“——传动机构”一篇的“备考”栏内有注明。
——滑动轴承（也称：轴承套或轴套）的装配※滑动轴承的主要特点是：工作可靠、平稳、噪声小，因可产生润滑油膜故具有吸振能力，能承受较大的冲击载荷。
轴承套塑性越好，与轴颈的压力分布越均匀。
※滑动轴承按其与轴颈间的润滑状态可分为液体摩擦滑动轴承和非液体摩擦滑动轴承。
润滑液体的来源，有静压与动压两种。
液体静压轴承是用油泵把高压油送到轴承间隙，强制形成油膜，靠液体的静压平衡外载荷。
所以，液体静压轴承的润滑状态和油膜的形成，与轴颈转速的关系很小，即使轴颈不旋转也可以形成油膜。
※向心滑动轴承按结构不同可分为整体式、剖分式和内柱外锥式（以及多瓦式）。
※与多瓦式动压滑动轴承相配的轴在运转时，可以双向旋转。
※滑动轴承装配的要求，主要是使轴颈与轴承孔之间，获得所需要的间隙和良好的接触。
整体式滑动轴承装配要抓住四个要点：1)压入轴套，2)轴套定位，3)修整轴套孔，4)轴套的检验。
整体式向心滑动轴承是用压入法装配的。
装配时，要根据轴套与座孔配合过盈量的大小，确定适宜的压入方法。
当过盈量较大时，宜采用压力机压入。
压入时，必须防止轴承倾斜。
整体式向心滑动轴承装配时对轴套的检验，除了测定圆度误差及尺寸外，还要检验轴套孔中心线对轴套端面的垂直度。
※剖分式轴瓦安装在轴承中，无论在圆周方向或轴向都不允许有位移。
轴承的上、下轴瓦与轴承座盖装配时，应使轴瓦背与座孔接触良好。
为达到配合紧密，保证有合适的过盈量，薄壁轴瓦的剖分面应比轴承座的剖分面略高一些。
※常用的轴瓦材料是巴氏合金。
轴承合金具有良好的减摩性和耐磨性，由于强度很低不能单独作轴瓦，更不能用来制造轴承的滚珠。
※大型或贵重的金属整体式滑动轴承，内孔磨损后，可重新浇铸轴承合金进行加工修复利用。

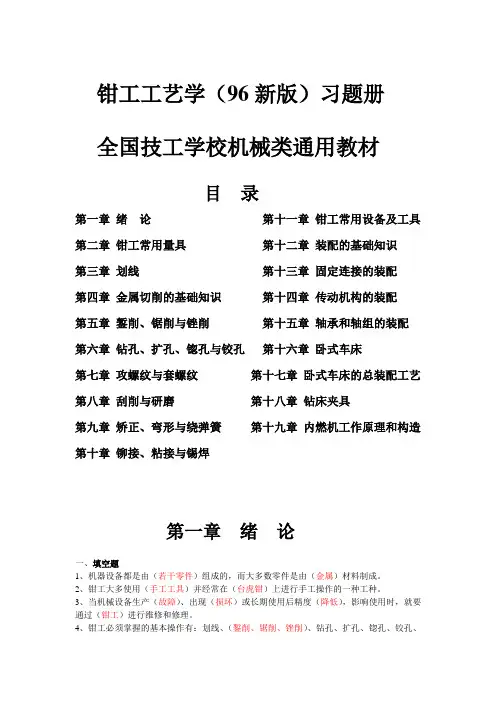

钳工工艺学(96版)1-10_习题册)
钳工工艺学（96新版）习题册全国技工学校机械类通用教材目录第一章绪论第十一章钳工常用设备及工具第二章钳工常用量具第十二章装配的基础知识第三章划线第十三章固定连接的装配第四章金属切削的基础知识第十四章传动机构的装配第五章錾削、锯削与锉削第十五章轴承和轴组的装配第六章钻孔、扩孔、锪孔与铰孔第十六章卧式车床第七章攻螺纹与套螺纹第十七章卧式车床的总装配工艺第八章刮削与研磨第十八章钻床夹具第九章矫正、弯形与绕弹簧第十九章内燃机工作原理和构造第十章铆接、粘接与锡焊第一章绪论一、填空题1、机器设备都是由（若干零件）组成的，而大多数零件是由（金属）材料制成。
2、钳工大多使用（手工工具）并经常在（台虎钳）上进行手工操作的一种工种。
3、当机械设备生产（故障）、出现（损坏）或长期使用后精度（降低），影响使用时，就要通过（钳工）进行维修和修理。
4、钳工必须掌握的基本操作有：划线、（錾削、锯削、锉削）、钻孔、扩孔、锪孔、铰孔、攻螺纹与（套螺纹）、刮削与（研磨）、矫正与（弯形）、铆接与（焊接）、装配与（调试）、测量与简单的（热处理）等。
二、判断题1、机器上所有零件都必须进行金属切削加工。
（×）2、零件毛坯的制造方法有锻造、铸造和焊接等。
（√）3、可用机械加工方法制作的零件，都可由钳工完成。
（×）4、普通钳工主要从事工具、模具、夹具、量具及样板的制作和修理工作。
（×）三、简答题１、钳工在机械制造业中，担负着哪些主要任务？（书P1）答：1）加工零件：一些采用机械方法不适宜或不能解决的加工，都可由钳工来完成。
如：零件加工过程中的划线，精密加工（如，刮削挫削样板个制作模具等等）以及检验及修配等。
2）装配：把零件按机械设备的装配技术要求进行组件，部件装配和总装配，并经过调整，检验和试车等，使之成为合格的机械设备。
3）设备维修：当机械在使用过程中产生故障，出现损坏或长期使用后精度降低，影响使用时，也要通过钳工进行维护和修理。
钳工与装配工部教案
钳工与装配工部教案第一章：钳工基础技能1.1 钳工概述1.1.1 钳工的定义与分类1.1.2 钳工工具与设备1.2 钳工基本操作1.2.1 划线1.2.2 錾削1.2.3 锯削1.2.4 锉削1.2.5 钻孔1.2.6 扩孔、铰孔与锪孔1.3 钳工工艺与操作要点1.3.1 工艺流程与操作规范1.3.2 安全注意事项第二章：装配工基础技能2.1 装配工概述2.1.1 装配工的定义与分类2.1.2 装配工具与设备2.2 装配基本操作2.2.1 零部件清洗与检查2.2.2 装配方法与技巧2.2.3 紧固件安装2.2.4 轴承与传动装置装配2.3 装配工艺与操作要点2.3.1 工艺流程与操作规范2.3.2 安全注意事项第三章：钳工与装配工综合训练3.1 钳工与装配工的共同点与区别3.1.1 共同点3.1.2 区别3.2 钳工与装配工的协作与沟通3.2.1 协作意义3.2.2 沟通技巧3.3 钳工与装配工的综合训练项目3.3.1 训练项目选择3.3.2 训练过程与评价第四章：钳工与装配工的安全防护4.1 安全防护知识4.1.1 安全操作规程4.1.2 个人防护装备4.2 常见事故预防与处理4.2.1 事故类型与原因4.2.2 事故预防措施4.2.3 事故处理流程4.3 应急预案与救援措施4.3.1 应急预案制定4.3.2 救援设备与人员第五章：钳工与装配工的职业生涯规划5.1 钳工与装配工的职业发展路径5.1.1 职业技能提升5.1.2 职业晋升机会5.2 职业生涯规划方法与策略5.2.1 自我评估5.2.2 目标设定5.2.3 计划实施与调整5.3 行业动态与趋势分析5.3.1 行业发展趋势5.3.2 行业竞争态势第六章：钳工与装配工的精准测量6.1 测量基础6.1.1 测量工具与设备6.1.2 测量原理与方法6.2 钳工与装配工的测量操作6.2.1 划线工具的测量与校准6.2.2 零件尺寸的测量6.2.3 角度与曲率的测量6.3 测量误差与纠正6.3.1 误差类型与来源6.3.2 误差分析与计算6.3.3 误差纠正方法第七章：钳工与装配工的焊接技术7.1 焊接基础7.1.1 焊接方法的分类7.1.2 焊接材料与设备7.2 钳工与装配工的焊接操作7.2.1 焊接前的准备7.2.2 焊接过程控制7.2.3 焊接后的检查与修整7.3 焊接质量的评估与控制7.3.1 焊接质量标准7.3.2 焊接质量检测方法7.3.3 焊接质量问题的解决第八章：钳工与装配工的机械加工8.1 机械加工基础8.1.1 机械加工方法的分类8.1.2 机械加工设备与工具8.2 钳工与装配工的机械加工操作8.2.1 加工前的准备8.2.2 加工过程的操作要点8.2.3 加工后的检查与处理8.3 机械加工质量的控制8.3.1 加工质量的评估标准8.3.2 加工质量的检测方法8.3.3 加工质量问题的解决策略第九章：钳工与装配工的故障分析与解决9.1 故障类型与原因9.1.1 故障的分类9.1.2 故障的原因分析9.2 故障诊断与分析方法9.2.1 故障诊断流程9.2.2 故障分析技巧9.2.3 故障诊断工具与设备9.3 故障解决策略与预防措施9.3.1 故障解决方法9.3.2 故障预防措施9.3.3 故障记录与资料整理第十章：钳工与装配工的综合素质培养10.1 职业素养与职业道德10.1.1 职业素养的重要性10.1.2 职业道德的基本原则10.1.3 职业行为规范10.2 团队合作与沟通技巧10.2.1 团队合作的重要性10.2.2 沟通技巧与方法10.2.3 冲突管理与协调10.3 终身学习与自我提升10.3.1 终身学习理念10.3.2 自我提升的方法与途径10.3.3 应对行业变化的能力培养重点解析钳工与装配工部教案的重点和难点如下：重点：1. 钳工工具与设备的使用方法。

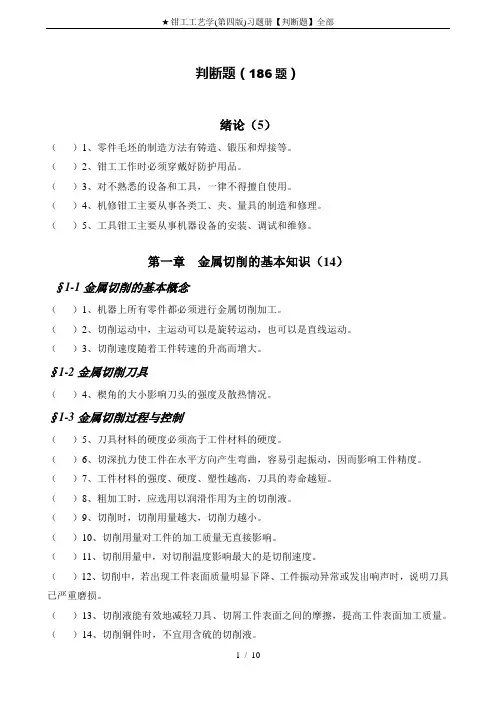

★钳工工艺学(第四版)习题册【判断题】全部
判断题（186题）绪论（5）（）1、零件毛坯的制造方法有铸造、锻压和焊接等。
（）2、钳工工作时必须穿戴好防护用品。
（）3、对不熟悉的设备和工具，一律不得擅自使用。
（）4、机修钳工主要从事各类工、夹、量具的制造和修理。
（）5、工具钳工主要从事机器设备的安装、调试和维修。
第一章金属切削的基本知识（14）§1-1金属切削的基本概念（）1、机器上所有零件都必须进行金属切削加工。
（）2、切削运动中，主运动可以是旋转运动，也可以是直线运动。
（）3、切削速度随着工件转速的升高而增大。
§1-2金属切削刀具（）4、楔角的大小影响刀头的强度及散热情况。
§1-3金属切削过程与控制（）5、刀具材料的硬度必须高于工件材料的硬度。
（）6、切深抗力使工件在水平方向产生弯曲，容易引起振动，因而影响工件精度。
（）7、工件材料的强度、硬度、塑性越高，刀具的寿命越短。
（）8、粗加工时，应选用以润滑作用为主的切削液。
（）9、切削时，切削用量越大，切削力越小。
（）10、切削用量对工件的加工质量无直接影响。
（）11、切削用量中，对切削温度影响最大的是切削速度。
（）12、切削中，若出现工件表面质量明显下降、工件振动异常或发出响声时，说明刀具已严重磨损。
（）13、切削液能有效地减轻刀具、切屑工件表面之间的摩擦，提高工件表面加工质量。
（）14、切削铜件时，不宜用含硫的切削液。
第二章钳工常用量具（8）§2-1万能量具（）1、游标卡尺应按工件尺寸及精度的要求选用。
（）2、电子数显卡尺或带表卡尺测量的准确性比普通游标卡尺低。
（）3、千分尺的测量面应保持干净，使用前应校对零位。
（）4、不能用千分尺测量毛坯或转动的工件。
§2-2标准量具（）5、为了保证测量的准确性，一般可用量块直接测量工件。
（）6、齿厚游标卡尺用来测量齿轮或蜗杆的弦齿厚或弦齿高。
（）7、常用万能量角器（I型）的测量的范围为0 o～360 o。
钳工工艺学(96版) 习题册01-02
钳工工艺学（96新版）习题册全国技工学校机械类通用教材目录第一章绪论第十一章钳工常用设备及工具第二章钳工常用量具第十二章装配的基础知识第三章划线第十三章固定连接的装配第四章金属切削的基础知识第十四章传动机构的装配第五章錾削、锯削和锉削第十五章轴承和轴组的装配第六章钻孔、扩孔、锪孔和铰孔第十六章卧式车床第七章攻螺纹和套螺纹第十七章卧式车床的总装配工艺第八章刮削和研磨第十八章钻床夹具第九章矫正、弯形和绕弹簧第十九章内燃机工作原理和构造第十章铆接、粘接和锡焊第一章绪论一、填空题1、机器设备都是由（若干零件）组成的，而大多数零件是由（金属）材料制成。
2、钳工大多使用（手工工具）并经常在（台虎钳）上进行手工操作的一种工种。
3、当机械设备生产（故障）、出现（损坏）或长期使用后精度（降低），影响使用时，就要通过（钳工）进行维修和修理。
4、钳工必须掌握的基本操作有：划线、（錾削、锯削、锉削）、钻孔、扩孔、锪孔、铰孔、攻螺纹和（套螺纹）、刮削和（研磨）、矫正和（弯形）、铆接和（焊接）、装配和（调试）、测量和简单的（热处理）等。
二、判断题1、机器上所有零件都必须进行金属切削加工。
（×）2、零件毛坯的制造方法有锻造、铸造和焊接等。
（√）3、可用机械加工方法制作的零件，都可由钳工完成。
（×）4、普通钳工主要从事工具、模具、夹具、量具及样板的制作和修理工作。
（×）三、简答题１、钳工在机械制造业中，担负着哪些主要任务？（书P1）答：1）加工零件：一些采用机械方法不适宜或不能解决的加工，都可由钳工来完成。
如：零件加工过程中的划线，精密加工（如，刮削挫削样板个制作模具等等）以及检验及修配等。
2）装配：把零件按机械设备的装配技术要求进行组件，部件装配和总装配，并经过调整，检验和试车等，使之成为合格的机械设备。
3）设备维修：当机械在使用过程中产生故障，出现损坏或长期使用后精度降低，影响使用时，也要通过钳工进行维护和修理。

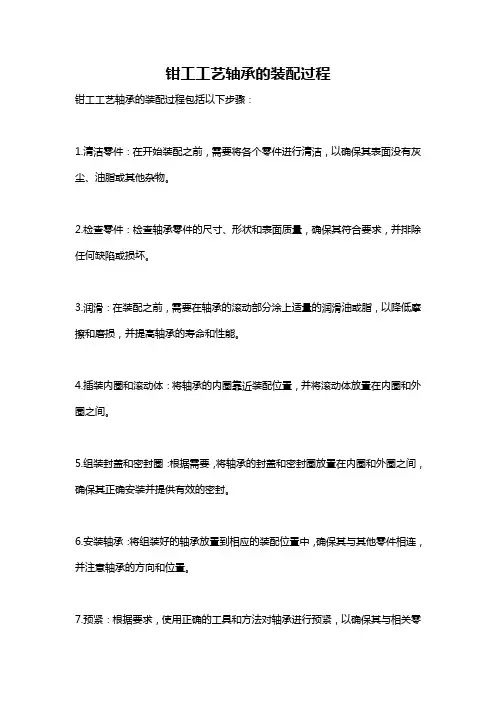

钳工工艺轴承的装配过程
