上海翁牌20130831重大氨泄漏事故调查报告

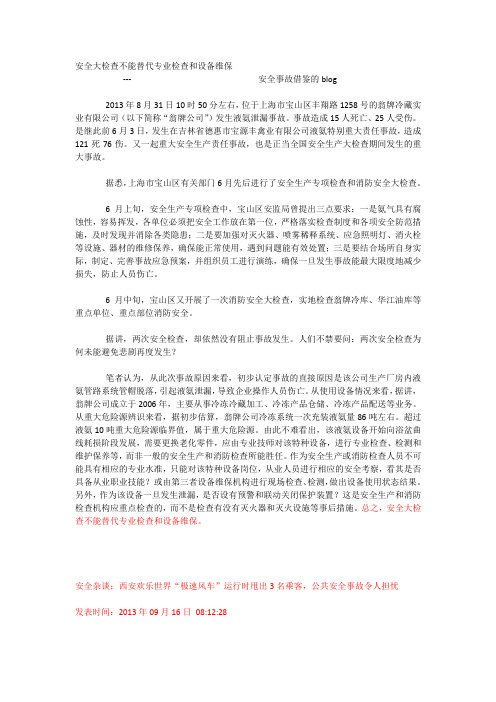

安全大检查不能替代专业检查和设备维保
安全大检查不能替代专业检查和设备维保--- 安全事故借鉴的blog2013年8月31日10时50分左右，位于上海市宝山区丰翔路1258号的翁牌冷藏实业有限公司（以下简称“翁牌公司”）发生液氨泄漏事故。
事故造成15人死亡、25人受伤。
是继此前6月3日，发生在吉林省德惠市宝源丰禽业有限公司液氨特别重大责任事故，造成121死76伤。
又一起重大安全生产责任事故，也是正当全国安全生产大检查期间发生的重大事故。
据悉，上海市宝山区有关部门6月先后进行了安全生产专项检查和消防安全大检查。
6月上旬，安全生产专项检查中，宝山区安监局曾提出三点要求：一是氨气具有腐蚀性，容易挥发，各单位必须把安全工作放在第一位，严格落实检查制度和各项安全防范措施，及时发现并消除各类隐患；二是要加强对灭火器、喷雾稀释系统、应急照明灯、消火栓等设施、器材的维修保养，确保能正常使用，遇到问题能有效处置；三是要结合场所自身实际，制定、完善事故应急预案，并组织员工进行演练，确保一旦发生事故能最大限度地减少损失，防止人员伤亡。
6月中旬，宝山区又开展了一次消防安全大检查，实地检查翁牌冷库、华江油库等重点单位、重点部位消防安全。
据讲，两次安全检查，却依然没有阻止事故发生。
人们不禁要问：两次安全检查为何未能避免悲剧再度发生？笔者认为，从此次事故原因来看，初步认定事故的直接原因是该公司生产厂房内液氨管路系统管帽脱落，引起液氨泄漏，导致企业操作人员伤亡。
从使用设备情况来看，据讲，翁牌公司成立于2006年，主要从事冷冻冷藏加工、冷冻产品仓储、冷冻产品配送等业务。
从重大危险源辨识来看，据初步估算，翁牌公司冷冻系统一次充装液氨量86吨左右。
超过液氨10吨重大危险源临界值，属于重大危险源。
由此不难看出，该液氨设备开始向浴盆曲线耗损阶段发展，需要更换老化零件，应由专业技师对该特种设备，进行专业检查、检测和维护保养等，而非一般的安全生产和消防检查所能胜任。
作为安全生产或消防检查人员不可能具有相应的专业水准，只能对该特种设备岗位，从业人员进行相应的安全考察，看其是否具备从业职业技能？或由第三者设备维保机构进行现场检查、检测，做出设备使用状态结果。
2023年胺基化工艺参考题库含答案3
2023年胺基化工艺参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【单选题】2013年8月31日,上海翁牌冷藏实业有限公司发生氨泄漏事故。
该公司作业人员采用热氨融霜方式,导致发生液锤现象,压力瞬间升高,致使存有严重焊接缺陷的单冻机回气集管管帽脱落,造成氨泄漏。
造成事故的直接原因是()A、作业人员严重违规采用热氨融霜方式导致液锤现象,压力瞬间升高,造成单冻机回气集管管帽脱落,液氨泄漏。
B、违规设计、施工和生产C、岗位安全培训缺失、特种作业人员未取证上岗等2.【单选题】《生产安全事故罚款处罚规定（试行）》规定，事故发生单位对事故发生负有责任的，应依法处罚，发生重大事故的且有谎报或者瞒报情节的处()的罚款。
A、100万元以上300万元以下B、300万元以上500万元以下C、500万元以上3.【单选题】对公称容积大于40L的乙炔瓶,如实重减去剩余乙炔量后,其值高于皮重(),则该瓶应妥善处理,否则严禁充装。
A、0.5kgB、0.5kg或低于1.5kgC、1.5kg4.【单选题】气体防护设施主要有通风设施、喷淋吸收设施、气防站和()等。
A、存放柜B、应急柜C、空气呼吸器5.【判断题】应急响应针对发生的事故,有关组织或人员采取的应急行动。
6.【单选题】爆炸下限小于10%的气体属于()类气体。
A、甲B、乙C、丙7.【单选题】地锚入土深度()即为破土作业。
A、0.5m以上B、1mC、1.5m8.【判断题】邻二甲苯泄漏后,其蒸气比空气轻,可沿着地面扩散。
9.【单选题】胺基化工艺反应器在预热升温投料前,必须进行系统气密性试压,经氮气置换氧含量低于(),否则不准点火升温和投料。
A、2%B、5%C、10%10.【单选题】表征废水是酸性的其PH()7.0。
A、＜B、＝C、＞11.【判断题】与酸碱分解的物质应防止接触酸碱。
12.【单选题】硝基苯胺工艺中干燥离心工序主要危险性为()。
A、火灾B、物体打击C、粉尘13.【单选题】根据GB50160规定,丙烯火灾危险类别为()。
上海翁牌20130831重大氨泄漏事故调查报告
上海翁牌冷藏实业有限公司“8·31”重大氨泄漏事故调查报告2013年8月31日10时50分左右，位于宝山城市工业园区内(丰翔路1258号)的上海翁牌冷藏实业有限公司，发生氨泄漏事故，造成15人死亡，7人重伤，18人轻伤。
事故发生后，国务院高度重视，国务委员王勇立即作出重要指示，要求“国家安全监管总局会同有关部门指导配合地方全力做好伤员救治和善后处理有关事宜，同时尽快查明事故原因，依法依规严肃追责。
”国家安全监管总局及国家质检总局有关领导连夜抵沪指导事故调查并赴医院慰问受伤人员。
9月2日，最高人民检察院渎职侵权检察厅将该起事故列为重点挂牌督办案件，要求迅速组织人员介入事故调查，若发现国家机关工作人员涉嫌渎职等职务犯罪问题的，应依法查处，并将结果及时上报。
9月3日，国务院安委会根据《重大事故查处挂牌督办办法》（安委〔2010〕6号）的有关规定，对该起重大事故实行挂牌督办；9月4日，国务院安委办督办人员及两名专家抵沪，传达了“科学准确、快速高质、严肃问责”的督办指示。
市委、市政府主要领导也第一时间作出批示，中共中央政治局委员、市委书记韩正要求：“市卫生计生委要尽最大努力抢救伤员，市安监局要尽快查明原因并向社会公布，宝山区要全力做好事故善后工作，并彻查事故、举一反三。
”市委副书记、市长杨雄指示，要全力以赴抢救伤员，加大搜救力度，严防次生事故发生，并对现场处置和善后工作提出了要求。
市委常委、常务副市长屠光绍，市委常委、市委秘书长尹弘，副市长翁铁慧、白少康，市政府秘书长李逸平对救援工作作出部署。
副市长周波、市政府副秘书长徐逸波等第一时间赶至现场指挥救援，并对后续工作进行了具体部署。
依据《生产安全事故报告和调查处理条例》（国务院令第493号）等国家有关法律法规和《上海市实施〈生产安全事故报告和调查处理条例〉的若干规定》（沪府发〔2009〕12号）,市安全监管局会同市质量技监局、市监察局、市公安局、市总工会、宝山区政府，并邀请市检察院组成事故调查组，同时聘请了制冷、材料、特种设备、检验检测、职业卫生、化工等方面的专家，参与事故调查工作。
液氨泄漏事故案例分析
液氨泄漏事故案例分析一、莘县化肥有限责任公司液氨泄漏事故2002年7月8日2时09分，聊城市莘县化肥有限责任公司发生液氨泄漏事故。
这起事故共泄漏液氨约20.1吨，造成死亡13人，重度中毒24人，直接经济损失约72.62万元。
1、事故经过2002年7月8日凌晨0点20分，一辆个体液氨罐车，在莘县化肥有限责任公司液氨库区灌装场地进行液氨灌装，到凌晨2点左右灌装基本结束时，液氨连接导管突然破裂，大量液氨泄漏。
驾驶员吩咐押运员立即关闭灌装区西侧约64m处的紧急切断阀，自己迅速赶到罐车尾部，对罐车的紧急切断装置采取关闭措施，一边与厂值班人员联系并电话报警。
2时9分，接到报警后，公安、消防等部门及县委、县政府主要领导先后赶到现场，组织事故抢险和群众疏散。
同时，企业值班领导组织职工对生产系统紧急停车。
4时40分，消防官兵将液氨罐车2个制动阀门和1个灌装截止阀关闭。
抢险搜救工作一直持续到6点30分。
参与抢险搜救的干部、群众和公安、消防干警500多名，车辆32部，共解救、疏散群众2000余人。
2、事故原因分析经省政府调查组调查初步分析，发生事故的原因有以下四个方面：(1)液相连接导管破裂是造成事故的直接原因初步查明，液相连接导管供货单位是河北省无生产许可证的一家镇办企业。
经公安部门侦察鉴定，液相连接导管破裂排除了人为破坏因素。
从发生事故前的记录看，液相连接导管的工作压力、温度及使用期限均未超出规定范围，是在正常使用条件下发生的破裂，这是造成这起事故的直接原因。
(2)液氨罐车上的紧急切断装置失灵是液氨泄漏扩大的主要原因事故发生后，距离氨库西侧约64m处的紧急切断阀很快被关闭，防止了液氨储槽中液氨的继续泄漏。
虽然驾驶员对罐车上的紧急切断阀采取了紧急切断措施，但由于该装置失灵，致使罐车上液氨倒流泄漏，导致事故的进一步扩大。
(3)液氨罐区与周围居民区防护间距不符合规范要求，是导致事故伤亡扩大的重要原因根据《小型氨肥厂卫生防护标准》(GB11666-89)和当地气象条件，卫生防护距离要求为1000m，而实际最近距离不足25m，远远低于规范要求。
氨泄漏危险性分析及处置
氨泄漏危险性分析及处置氨又称液氨，它是有毒可燃气体，是一种重要的化工原料，在高温、高压和催化剂的作用下，氢和氮直接化合制得。
氨的用途较为广泛，可制作铵盐、硝酸铵和尿素，还可用做冷藏库的制冷剂等等，氨易溶于水，能形成氢氧化铵的碱性溶液，氨在20℃水中的溶解度为34%，1份水能溶700份液氨，氨的水溶液叫氨水。
为运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨，在生产、储存、运输、使用过程中如发生泄漏、易引起燃烧爆炸或中毒事故，处置不慎，将会造成严重后果。
1 、氨泄漏的危害1.1、易气化扩散氨(NH3)为无色、有刺激性和恶臭味的气体，分子量17.03，气态比重0.59，液态比重0.82，扩散系数0.198，沸点-33.5℃，氨在常温下呈气态，在常温加压1.554MPa或冷却到-33.4℃就可变成液态，液态氨是在高压或低温状态下储存的，发生泄漏时，由液相变为气相，液氨会迅速气化，体积迅速扩大，没有及时气化的液氨以液滴的形式雾化在蒸气中；在泄漏初期，由于液氨的部分蒸发，使得氨蒸气的云团密度高于空气密度，氨气随风飘移，易形成大面积染毒区和燃烧爆炸区，需及时对危害范围内的人员进行疏散，并采取禁绝火源措施。
2002年7月8日，山东某化肥厂一个储存为二十立方液氨储罐，向一辆液氨槽车充装液氨时，由于车载金属软管发生爆裂，液氨迅速扩散，仅几分钟时间，氨气就笼罩了整个厂区，危及到2000名群众的生命安全，该事故造成105人中毒，死亡13人，重伤24人，中度伤员12人。
2013年8月31日，上海宝山区丰翔路1258号翁牌冷藏实业有限公司发生液氨泄漏事故。
截至目前，事故已造成15人死亡、5人重伤、20人轻伤。
1.2 易中毒伤亡氨有毒、有刺激性和恶臭味的气体，容易挥发，氨泄漏至大气中，扩散到一定的范围，易造成急性中毒和灼伤，每立方米空气中最高允许浓度为30 mg/m3，当空气中氨的含量达到0.5-0.6%，30分钟内即可造成人员中毒；氨气侵入人体的主要途径是皮肤、感觉气管、呼吸道和消化道等部位。
冷库氨气泄漏事故的原因分析及控防对策
分都是采用的氨气制冷系统，国外的冷库也有超过 造成氨泄漏导致火灾发生。
90%的大型冷库和食品加工厂采用的是氨气制冷
■“氨”的储存与运输
系统。氨气制冷系统操作得当，氨气泄漏后并不容
氨是乙类易燃气体，在适当压力下液化成液
易发生爆炸。氨气装置都会安装报警器，发现后拧 氨，一般储存于钢瓶或储罐中，在储存、运输、使用
件多，有的氨制冷系统可能由于使用年代过久而造 种、热源，防止日光直射，与性质相抵触的氟、氯及
成设备陈旧出现问题，因此要经常检ห้องสมุดไป่ตู้部件是否老 酸类等危险物品分开储存。
化。在整个冷库制冷系统中，可能造成氨气泄漏的
其次是在搬运时轻拿轻放，防止钢瓶及瓶阀
部件有很多。其中包括：自控阀件的氨气泄漏，如： 受损，运输槽车运送时要灌装适量，不能超压超量
■安全技术
冷库氨气泄漏事故的原因分析及控防对策
李平舟
■前言 近些年来，关于氨气泄漏、爆炸事件在国内时有 发生。据报道，不久前宁波一家冷冻仓库发生氨气 泄漏事故，事发时整个冷库白雾弥漫，发生氨气泄漏 时，有 13 名工人在紧挨着冷库的仓库里干活。突然 冷库冒出浓浓的白雾，气味呛人，熏得人睁不开眼说 不了话，大家看不清路，只能朝着门的方向瞎跑瞎 撞，正在干活的工人不同程度中毒，被分别送到三家 医院接受救治。报载上海宝山翁牌冷藏实业液氨泄 漏致 15 死 25 伤的重大事故发生仅一天后，浦东新区 再次发生氨气泄漏责任事故。冷库、水产食品厂、氨 气设备车间、化肥厂、化工厂、罐区……氨的泄漏危 害，给国家和人民生命财产造成严重损失，引起全社 会的广泛关注，震惊全国的吉林液氨冷库“6.4”火灾 爆炸事故，更是给了人们惨痛的教训，该事故的原因 经查明，是由于电气线路短路，引燃周围可燃物，从 而引爆制冷系统所致，血与火的事实，让人们不得不 用理性去重新认识“氨”这个物质，只有正确认识 “氨”，并掌握有效预防措施，我们才会心“安”。 ■“氨”的危险性 氨，气态时称“氨气”，它是有毒可燃气体，分子
单冻机热氨融霜的液锤现象成因分析
单冻机热氨融霜的液锤现象成因分析
另外，第三条途径：热氨气与单冻机系统内的冷氨气 混和凝结成液氨，这部分液氨在压差作用下，向回气集 管流动，会发生液锤现象。经过计算， 100m×Φ 159mm的回气集管中的冷氨气加上50
m×Φ 57mm的冲霜管中的热氨气总重量约2.5kg，并且
是逐步集聚的，难以形成有足够动能的液锤。因此，第 三条途径不必考虑。
单冻机热氨融霜的液锤现象成因分析
第一条途径：由于单冻机的蒸发器工作时温度比较低，在 35～-45℃之间，饱和蒸汽压力在0.09MPa～0.05 MPa之间。 循环桶的压力在 0.2MPa～0.3MPa左右，蒸发器内的液氨在压 差作用下，向回气集管流动，压力平衡（0.2MPa左右）后，造 成回气集管气液共存甚至热氨融霜管接入端的回气集管垂直管 而 系 统 内 压 力 在 0.2MPa 左 右 ， 回 气 集 管 内 的 液 氨 在 压 差 （△P≈0.5MPa）作用下，冲向回气集管管端，发生液锤现象。
热氨融霜操作时，先开启冲霜回液阀，与循环桶或排液桶连通。
段存在液氨。当快速开启热氨冲霜阀时，热氨的压力约0.7MPa，
单冻机热氨融霜的液锤现象成因分析
第二条途径：假如，第一条途径所述的回气集管内的液
氨在压力平衡（0.2MPa左右）后，充分回流到蒸发器内。 当快速开启热氨冲霜阀ቤተ መጻሕፍቲ ባይዱ，快速冲入的热氨气（约80℃） 与回气集管内的冷氨气（约-40℃）混和凝结成液氨（约30℃），产生局部的真空管段长度L。真空管段在两端各自 不同的压力作用下被填充(L=L1+L2)，形成系统的冲击颤 动，“8.31”事故的管帽脱落前就有7次颤动。真空管段靠 蒸发器这端在0.2MPa左右压力的作用下填充长度L1，就有 相应体积的蒸发器内的液氨向回气集管回流（子弹向枪膛运 动）。一旦这部分回流的液氨进入回气集管（子弹上膛）， 在压差（△P≈0.5MPa）作用下，就会冲向回气集管管端， 发生液锤现象。
液氨泄漏事故再响警钟，这些事故不应该被遗忘！
液氨泄漏事故再响警钟，这些事故不应该被遗忘！据安徽省应急管理厅⽹站消息，6⽉17⽇9时，马鞍⼭市马钢化⼯能源科技有限公司硫铵⼯段在⽣产过程中发⽣氨⽓泄露，当场造成3⼈中毒，后送往市⼈民医院抢救。
截⾄当前，已造成2⼈死亡，1⼈仍在ICU室抢救。
事故警⽰以下列举了 2003 年以来我国涉氨制冷企业⼏起液氨泄漏事故，通过综合分析这⼗起事故发现，涉氨压⼒容器压⼒管道严重锈蚀、阀门焊接处存在埋藏缺陷、管道强度降低及破裂、管帽及封头脱落是导致液氨泄漏并引发重特⼤事故的主要原因。
当前，各地涉氨制冷企业⽣产开始进⼊⾼峰期，⽣产压⼒⼤、设备运转时间长，安全风险增⾼，各涉氨制冷企业应引以为鉴，⾼度重视。
⼗⼀：⼴东省阳江权威国际贸易公司‘4.8’液氨泄露事故2019年4 ⽉ 8 ⽇上午约 9 时 30 分，阳江市权威国际贸易有限公司发⽣⼀起因氨制冷系统氨泵与压差控制器连接管腐蚀⽼化⽽爆裂导致的液氨泄漏事故。
发⽣液氨泄漏后，企业组织⼈员疏散，报警求助，当地政府及有关部门及时赶赴现场，实⾏区域⼈员管制、⽤⽕⽤电管制、进⼊现场堵漏，经妥善处置，未造成燃爆和⼈员伤亡。
这是⼀起因企业设备检查与维护不⼒、擅⾃启⽤未经检验合格特种设备⽽导致的事故。
充分暴露出企业主体责任不落实，制度不健全；主要负责⼈履职不到位，安全意识淡薄、思想⿇痹⼤意；设备维护管理不到位，未按规定对特种设备进⾏维护、保养和检验，导致制冷系统设备设施落后残旧、年久失修。
第⼗：新疆乌鲁⽊齐市伊利⾷品有限公司液氨“6·9”泄漏事故2007 年 6 ⽉ 9 ⽇ 10 点 37 分，新疆鸟鲁⽊齐市经济技术开发区伊利⾷品有限公司⽣产车间，氨⽓管道突然发⽣爆裂，发⽣氨⽓泄漏，造成 1 ⼈死亡、 23 ⼈中毒。
第九：福建省漳州市⼤正冷冻⾷品有限公司“7·10”液氨泄漏事故2012 年 7 ⽉ 10 ⽇ 14 时 34 分许，福建省漳州市萝城区⾦峰开发区北⽃⼯业园⾦星路⼤正冷冻⾷品有限公司冷冻车间因液氨管道破裂导致液氨泄漏，造成 1 ⼈死亡、 2 ⼈受伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海翁牌冷藏实业有限公司“8·31”重大氨泄漏事故调查报告2013年8月31日10时50分左右，位于宝山城市工业园区内(丰翔路1258号)的上海翁牌冷藏实业有限公司，发生氨泄漏事故，造成15人死亡，7人重伤，18人轻伤。
事故发生后，国务院高度重视，国务委员王勇立即作出重要指示，要求“国家安全监管总局会同有关部门指导配合地方全力做好伤员救治和善后处理有关事宜，同时尽快查明事故原因，依法依规严肃追责。
”国家安全监管总局及国家质检总局有关领导连夜抵沪指导事故调查并赴医院慰问受伤人员。
9月2日，最高人民检察院渎职侵权检察厅将该起事故列为重点挂牌督办案件，要求迅速组织人员介入事故调查，若发现国家机关工作人员涉嫌渎职等职务犯罪问题的，应依法查处，并将结果及时上报。
9月3日，国务院安委会根据《重大事故查处挂牌督办办法》（安委〔2010〕6号）的有关规定，对该起重大事故实行挂牌督办；9月4日，国务院安委办督办人员及两名专家抵沪，传达了“科学准确、快速高质、严肃问责”的督办指示。
市委、市政府主要领导也第一时间作出批示，中共中央政治局委员、市委书记韩正要求：“市卫生计生委要尽最大努力抢救伤员，市安监局要尽快查明原因并向社会公布，宝山区要全力做好事故善后工作，并彻查事故、举一反三。
”市委副书记、市长杨雄指示，要全力以赴抢救伤员，加大搜救力度，严防次生事故发生，并对现场处置和善后工作提出了要求。
市委常委、常务副市长屠光绍，市委常委、市委秘书长尹弘，副市长翁铁慧、白少康，市政府秘书长李逸平对救援工作作出部署。
副市长周波、市政府副秘书长徐逸波等第一时间赶至现场指挥救援，并对后续工作进行了具体部署。
依据《生产安全事故报告和调查处理条例》（国务院令第493号）等国家有关法律法规和《上海市实施〈生产安全事故报告和调查处理条例〉的若干规定》（沪府发〔2009〕12号）,市安全监管局会同市质量技监局、市监察局、市公安局、市总工会、宝山区政府，并邀请市检察院组成事故调查组，同时聘请了制冷、材料、特种设备、检验检测、职业卫生、化工等方面的专家，参与事故调查工作。
事故调查组按照“四不放过”和“科学严谨、依法依规、实事求是、注重实效”的原则，通过现场勘查、调查取证、检测鉴定、模拟实验和专家论证，查明了事故发生的经过、直接原因和间接原因、人员伤亡和财产损失情况，认定了事故性质和责任，提出了对有关责任人员和责任单位的处理建议。
同时，针对事故原因及暴露出的问题，提出了事故防范和整改措施的建议。
现将有关情况报告如下:一、基本情况（一）事故单位情况上海翁牌冷藏实业有限公司(以下简称“翁牌公司”)成立于2006年10月26日，住所:宝山区丰翔路1258号,法定代表人:翁文斌，注册资本4180万元，经营范围为生产:冷冻水产品;仓储;货运代理;商务信息咨询;五金配件、建材、电器设备、服装销售；从事货物及技术的进出口业务；储运：含冷冻（冷藏）食品；食品销售管理（非实物方式）。
翁牌公司共两名股东：翁文斌持股10%，其子翁新超持股90%。
2007年7月10日，宝山区质量技监局向翁牌公司核发《上海市食品卫生许可证》，生产经营方式和范围：生产冷冻水产品。
2007年12月10日，市质量技监局向翁牌公司核发《全国工业产品生产许可证》，产品名称：速冻食品（速冻其他食品）。
2008年8月27日，市食药监局宝山分局向翁牌公司核发《食品卫生许可证》，许可范围为储运：含冷冻（冷藏）食品；食品销售管理（非实物方式）。
2009年4月29日，市质量技监局接受翁牌公司《全国工业产品生产许可证》变更申请。
2010年7月27日，市质量技监局向翁牌公司核发《全国工业产品生产许可证》，产品名称：速冻食品（速冻其他食品）。
（二）项目立项、建设及竣工验收等情况2006年12月22日，宝山区发展改革委同意立项；2007年1月23日与宝山区房管局完成土地使用权出让；2007年2月2日，宝山区规划管理局核发《建设用地规划许可证》；2007年3月9日，宝山区政府核发《建设用地批准书》；2007年4月20日，通过邀请招标，上海金工建设（集团）有限公司中标翁牌公司冷库工程项目；2007年5月17日，宝山区质量技监局核发《建设项目审核意见书》；2007年6月5日宝山区规划管理局核发《建设工程规划许可证》；2007年6月13日，宝山区建设交通委核发《工程施工许可证》；2008年12月24日，宝山区公安消防支队通过建筑工程消防验收；2009年4月21日，宝山区规土局通过建设工程竣工验收。
其中，2008年8月5日，宝山区建设交通委对翁牌公司存在的未验先用的违法行为，进行了立案处理，并作出行政处罚决定，罚款人民币4.5万元。
（三）厂内布局情况1.厂区原设计布局情况。
翁牌公司厂区位于宝山城市工业园区内，丰翔路业绩路西南侧，基地面积为16414.5m2。
主体建筑为地上7层的框架结构，冷库及加工车间按丙类建筑设计。
底层主要布局为：北侧预留水产精深加工车间；中部为氨压缩机房、水泵房、冷库、包装区域以及穿堂；南侧为水产加工整理车间，西南侧为单冻机（板式速冻装置）生产线。
第二至七层均为冷库。
主体建筑北侧为绿化带及宽12m的道路，西侧及南侧为绿化带及宽4m的道路，东侧为主通道及装卸货场，四周道路均可环通。
2.违法构筑物情况。
翁牌公司未经审批于2010年5月在厂区南侧加盖4层建筑，建筑面积1886.8m2，后用作食堂及宿舍；2011年6月在主体建筑与西侧围墙间搭设1011.4m2违法构筑物（即后用于堆放物品及放置单冻机生产线的事发现场）；2012年9月在主体建筑与北侧围墙间搭设561.6m2违法构筑物。
3.违法构筑物内加工车间的建设情况。
2012年初，翁牌公司要求上海保翔冷藏物流有限公司技术工程师孙晋快，就改建的加工车间所需管线进行设计。
2012年3月，翁牌公司按照孙晋快绘制的设计草图，招用自然人陈永标等组织施工，将原设计的单冻机生产线及其相关设备设施、包装区域等移入西侧违法构筑物内，其中单冻机生产线由2组单冻机沿南北向摆放，拆分包作业台位于2组单冻机之间。
4.主体建筑改动情况。
2009年5月，翁牌公司开始改建主体建筑内原设计的加工车间，将原单冻机生产线区域进行了调整，并从原有1台单冻机增加到2台单冻机。
2010年5月，翁牌公司又增加了1台单冻机，并开始改造加工车间。
2011年7月，原单冻机生产线区域、部分水产加工整理车间以及预留的水产精深加工车间均在未审批报备的情况下，被改建为冷库。
（四）氨制冷系统概况翁牌公司目前使用的氨制冷系统主要由制冷机房、冷库、冻结间、加工车间冷却冷冻生产线等使用的制冷设备及其制冷系统管系组成。
制冷机房的制冷设备主要包括氨螺杆式压缩机组9台(LG-16-20型）、蒸发式冷凝器2台（SPL-2620型）、高压贮氨器3台（5m3）、立式低压循环桶7台（2.5～7m3）和卧式排液桶1台（5m3）。
冷库、冻结间、加工车间冷却冷冻生产线的制冷设备主要包括：冷藏库蒸发器、冻结间搁架管、单冻机2组共3台（2台500kg/h、1台800kg/h）、片冰机1台(15t/24h)和工艺冷水箱1台（SE-10型）。
（五）单冻机的制冷和融霜工艺概况单冻机由设于其内的冷风机制冷，单冻机制冷所需的液氨源自低压循环桶（制冷机房内），热交换后再由回气集管回至低压循环桶，使单冻机降温。
单冻机运行一段时间后，蒸发器表面会结霜，影响传热效果，为此需要进行融霜操作。
融霜方式一般为自然融霜、水融霜和热氨融霜等。
翁牌公司原单冻机系统设计采用水融霜方式，2012年3月改建后，未设置水融霜装置，违规采用了热氨融霜方式。
（六）劳动用工情况。
翁牌公司原有签订劳动合同的员工118人，其中加工车间员工33人。
8月15日，翁牌公司又招录57人，未签订劳动合同和安排培训即组织加工作业。
二、事故经过及事故救援情况（一）事故经过8月31日8时左右，翁牌公司员工陆续进入加工车间作业。
至10时40分，约24人在单冻机生产线区域作业，38人在水产加工整理车间作业。
约10时45分，氨压缩机房操作工潘泽旭在氨调节站进行热氨融霜作业。
10时48分20秒起，单冻机生产线区域内的监控录像显示现场陆续发生约7次轻微震动，单次震动持续时间约1至6秒不等。
10时50分15秒，正在进行融霜作业的单冻机回气集管北端管帽脱落，导致氨泄漏。
（二）事故救援情况事故发生后，翁牌公司员工立即拨打119、120、110，同时展开自救、互救。
10时51分，苏训怀等5名工人先后从事发区域撤离；在单冻机生产线区域北侧的工人仲伟芹，经包装区域翻窗撤离，打开事发区北门，协助救出3名伤者。
同时，厂区其他工人也向事故区域喷水稀释开展救援。
市和区消防、公安、安全监管、质量技监、环保等部门赶至现场后，立即展开现场处置和人员搜救工作，采取喷水稀释、破拆部分构筑物、加强空气流通等措施，同时安排专人进行大气监测。
三、事故造成的人员伤亡和直接经济损失（一）事故伤亡情况该起事故造成15人死亡，7人重伤，18人轻伤。
（二）直接经济损失事故造成直接经济损失约2510万元。
四、现场勘查及鉴定、分析情况（一）现场勘查情况1.单冻机组南北向摆放，回气集管外包保温材料，通过管道与其下方的蒸发器相连，南端管帽连接完好，北端管帽已脱落。
2.管帽脱落后被冲出的水平距离约3.5m。
管帽实测内径为143.2mm，端部壁厚平均为7.5mm。
3.管帽与回气集管对接接头焊接处均未见坡口，管帽开口端凹凸不平。
4.断口均为新鲜断痕，整周断口颜色一致，无塑性变形；断口焊缝有明显气孔，从内向外有放射条纹。
5.监控录像显示，从10时48分20秒至事故发生前，现场陆续发生约7次轻微震动，单次震动持续时间约1至6秒不等，10时50分15秒发生剧烈震动，随后见大量汽体。
（二）鉴定情况1.根据化学成分测试分析，管帽材质为15号钢，回气集管材质为20号钢，焊接材料相当于E4303。
2.经断口扫描电镜分析，断口呈河流状解理断裂，符合脆性开裂的特征；未发现疲劳起裂和纤维断口起裂现象。
分析表明断裂是瞬时发生的。
3.经焊缝接头剖面金相分析表明，金相组织为正常的低碳钢焊接组织，为铁素体和珠光体，未发现粗大晶粒现象。
（三）分析情况1.热氨融霜作业时，应严格按照技术操作规程要求，排除蒸发器内的液氨。
当管道内留有一定量的液氨，热氨充入初期，留有的液氨发生急剧汽化和相变引起液锤现象（液锤现象：有压管道中，液体流速发生急剧变化所引起的压强大幅度波动的现象。
），应力集中于回气集管末端，管帽焊缝处的应力快速升高。
2.管帽与回气集管焊接接头存在严重焊接缺陷，导致严重的应力集中，在压力波动过大或者压力瞬间升高极易产生低应力脆断。
3.低碳钢在常温时具有较高韧性和较强抵抗断裂的能力，但在低温时则表现出极低的韧性，受冲击极易产生脆性开裂。
