【CN109914452A】一种基坑内深水井封井方法【专利】
深取水井封堵技术措施
取水深井封堵技术措施在基坑A区地块发现原天津基施单位施工基础工程桩时,打了一口深度约80米的取水井，我司在土方及垫层施工时此井不断向上涌水，为了保证此区域土方和垫层顺利按计划施工，现制定此井封堵技术措施予以实施：一、洗井：错误!清除井壁上的泥皮，把深入到含水层中的泥浆抽吸出来,其深度由井口下深3800mm；○，2抽吸出含水层中一部分细颗粒，扩大含水层的的孔隙，形成一个人工过滤层，回填粒径在30至50mm碎石1000mm深。
工作原理如下图所示：三、安泵抽水：及时下入潜水泵，铺设排水管道、电缆等，抽水与排水系统安装完毕，即可开始抽水.电缆与管道系统在设置时应注意避免在抽水过程中损坏,因此，现场要在这些设备上进行标识。
排水：洗井及降水运行时用管道将水排至场地四周的明沟（渠）内，通过排水沟（渠）将水排入场外预设的排水沟渠中，场地四周的排水管道应定时清理，确保排水系统的畅通。
本次采用口径在50至60mm的潜水泵抽水,潜水泵出水口焊接一口径相同的钢管,其上端临近垫层下焊接带闸阀的法兰盘，出垫层面采用口径大于钢管的硬塑料管或其他管材，结合本场地的施工条件,设置1台潜水泵，以保证24小时运作。
降水运行期间，现场实行24小时值班制，值班人员应认真做好各项质量记录，做到准确齐全。
降水的潜水泵在施工前及时做好调试工作，确保降水设备在降水运行阶段运转正常.封井方法基本操作顺序及有关技术要求如下:冲洗井内及清理井外淤泥井内回填碎石滤水层及井外浇注砼井内安装潜水泵抽水及井内安装封底钢板井内浇注砼自井口向下600mm井壁剔除关闭闸阀切割钢管浇筑砼四、施工安全管理措施及施工时必须注意事宜：1、抽水运行期间每天24小时不断巡视,还应包括场地排水管道的畅通性，电箱、电缆线的完好性，抽水管井的水泵是否正常运转等内容。
2、施工现场不得架设裸导线,严禁乱拉乱接，不准直接绑扎在金属支架上；3、所有电器设备的金属外壳必须有良好的接地或接零保护;4、所有的临时和移动电器必须设备有效的漏电保护开关；5、现场应有醒目的电气安全标志，无有效安全技术措施的电气设备不得使用；6、配电箱内开关、熔断器、插座等设备齐全完好,配线及设备排列整齐，压接牢固，操作面无带电体外露,电箱外壳设接地保护，每个回路漏电开关，动力和照明分开控制，并单独设置单相三眼不等距安全插座，上设漏电开关；7、施工现场的分电箱必须架空设置,其底部距地高度不少于0.5m;8、电焊机的外壳应完好，其一、二次侧的接线柱应有防护罩保护,其一侧电源应有橡套电缆线，长度不得超过5m；9、现场照明一律采用软质橡皮护套线并有漏电开关保护，移动式碘钨灯的金属支架应有可靠的接地（接零)和漏电开关保护，灯具距地不低于2。
深基坑大水量降水井封堵施工技术
深基坑大水量降水井封堵施工技术作者：王明艳周义宝来源：《科技视界》2013年第22期【摘要】本文总结了一种深基坑大水量降水井封堵施工技术。
在进行封井施工时，边降水边进行法兰盖板的焊接，当法兰盖板焊接完毕后，将水泵的排水管、电缆线割断，用丝堵将管箍封堵即可，由于在封堵时用水泵边降水，使降水井内的水位保持在一定范围内，从而保证了封井的时间；法兰盖板与钢套管焊接完成后在法兰盖板上部浇筑混凝土，最后在混凝土上部焊接第二道法兰盖板，采用了多道防水构造措施，保证封堵的质量，避免了封井后出现地下水渗漏的隐患。
【关键词】深基坑；大水量；降水井；封堵0 前言近年来随着城市现代化的发展，各在深基础施工中经常会遇到地下水的问题，特别是在沿河地段、地下水丰富的地段施工，地下水位高、深度大时基坑内有明水无法进行施工，这就需要在施工时采用井点降水。
工程主体施工完成后，需要对降水井进行封堵，选择经济、适用、合理的封井施工技术方案，既能保证降水井内的地下水不会渗漏到地面，确保封井质量，又能节省材料和人工，保证经济效益和社会效益。
潍坊昌大建设集团有限公司施工的泰华城白浪河假日广场工程，地下水稳定水位平均埋深为7.58m，相应标高为21.35m，地下三层部位采用筏板基础。
该工程共有50多个降水井，其中，出水量大的降水井有22个，采用防水钢套管加混凝土加水泵的封堵降水井的措施取得了显著的效果。
1 技术特点1.1 该施工方法采用边降水边封堵降水井，使降水井内的水位保持在一定范围内，保证了封堵的时间。
1.2 该施工方法只需焊接法兰盖板、浇注混凝土，施工速度快，不影响其他工序的施工，也不影响施工进度。
1.3 采用了多道防水构造措施，保证封井的质量，具有较大的经济效益和社会效益。
1.4 该施工方法简便，操作人员不需进行专业训练，普通电焊工人即可完成。
2 适用范围适用于封堵出水量大、水位上升快的降水井。
3 工艺原理钢管加混凝土加水泵的封井施工方案，在垫层施工前，加工防水钢套管，防水钢套管采用热轧无缝钢管制作，套管高度不小于混凝土底板与垫层的厚度之和，在套管外侧焊接止水环，止水环厚度应不小于6mm的钢板，在垫层施工时，安装防水钢套管，主体施工完成后，针对出水量大的降水井，利用降水井内的水泵边降水边进行封堵，当水位降至满足电焊要求时，在防水钢套管内焊接两道法兰盖板（上下两道法兰盖板间距不得小于400mm），两道法兰盖板之间浇筑混凝土，法兰盖板应为不小于10mm的钢板，用以阻止降水井内地下水外渗，法兰盖板焊接完成后，在降水井顶部和周边浇筑混凝土，以确保降水井封堵的质量。
一种深基坑降水井封堵装置[实用新型专利]
![一种深基坑降水井封堵装置[实用新型专利]](https://img.taocdn.com/s3/m/9eb06b03e009581b6ad9ebe5.png)
专利名称：一种深基坑降水井封堵装置
专利类型：实用新型专利
发明人：王兴俊,刘廷华,罗扬健,陈玉升,李明华,赵晓娟申请号：CN201920669417.5
申请日：20190511
公开号：CN210263101U
公开日：
20200407
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种深基坑降水井封堵装置，属于建筑施工装置技术领域。
其技术方案为：一种深基坑降水井封堵装置，其中，包括设置在降水井中部的若干个封堵组件，和可拆卸设置在每一个封堵组件顶部的安装组件。
本实用新型的有益效果为：本实用新型提供的一种深基坑降水井封堵装置可以降低封堵作业量及作业成本、避免建筑物的不均匀沉降、防止污染、封堵效果好、施工简单、安全高效。
申请人：中建八局第一建设有限公司
地址：250100 山东省济南市历下区工业南路89号
国籍：CN
代理机构：济南智圆行方专利代理事务所(普通合伙企业)
代理人：张玉琳
更多信息请下载全文后查看。

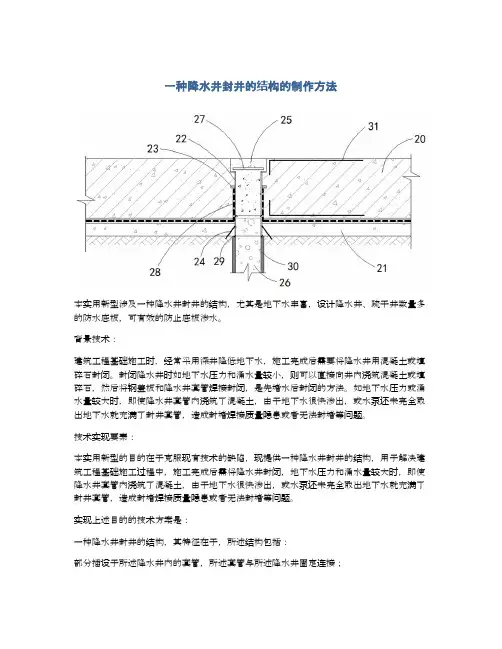

一种降水井封井的结构的制作方法及专利技术
一种降水井封井的结构的制作方法本实用新型涉及一种降水井封井的结构，尤其是地下水丰富，设计降水井、疏干井数量多的防水底板，可有效的防止底板渗水。
背景技术：建筑工程基础施工时，经常采用深井降低地下水，施工完成后需要将降水井用混凝土或填碎石封闭。
封闭降水井时如地下水压力和涌水量较小，则可以直接向井内浇筑混凝土或填碎石，然后将钢盖板和降水井套管焊接封闭，是先堵水后封闭的方法。
如地下水压力或涌水量较大时，即使降水井套管内浇筑了混凝土，由于地下水很快渗出，或水泵还未完全取出地下水就充满了封井套管，造成封堵焊接质量隐患或者无法封堵等问题。
技术实现要素：本实用新型的目的在于克服现有技术的缺陷，现提供一种降水井封井的结构，用于解决建筑工程基础施工过程中，施工完成后需将降水井封闭，地下水压力和涌水量较大时，即使降水井套管内浇筑了混凝土，由于地下水很快渗出，或水泵还未完全取出地下水就充满了封井套管，造成封堵焊接质量隐患或者无法封堵等问题。
实现上述目的的技术方案是：一种降水井封井的结构，其特征在于，所述结构包括：部分插设于所述降水井内的套管，所述套管与所述降水井固定连接；设于所述套管外缘的止水环，所述止水环位于所述降水井上部；浇筑形成于所述降水井四周的地面之上的垫层混凝土结构，所述垫层混凝土结构内埋设所述套管对应的部分；浇筑形成于所述垫层混凝土结构之上的地下室底板，所述地下室底板内埋设所述套管其余的部分；浇筑形成于所述降水井和所述套管内的回填混凝土结构；以及盖设于所述套管顶部的封盖。
本实用新型的有益效果是：使用该结构使地面上的降水井利用套管加长，套管本身设置预留防水卷材和止水环，在抽水的同时灌注垫层混凝土并在垫层混凝土上铺设防水卷材，在防水卷材上灌注地下室底板，在封堵降水井时，抽出潜水泵和其连接的降水管并快速灌注回填混凝土，由于加长了降水井的长度，使得施工留有足够的时间去焊接封盖和止水环。
本实用新型施工方法简便，施工速度快，大大降低了底板渗漏风险，又能保证底板的防水卷材整体效果实用性高。
一种深基坑降水井封堵结构[实用新型专利]
![一种深基坑降水井封堵结构[实用新型专利]](https://img.taocdn.com/s3/m/12e4b50511661ed9ad51f01dc281e53a580251ac.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020753587.4(22)申请日 2020.05.09(73)专利权人 中铁十七局集团建筑工程有限公司地址 030006 山西省太原市平阳南路34号(72)发明人 高星星 程海豹 孔晓平 (74)专利代理机构 太原新航路知识产权代理事务所(特殊普通合伙) 14112代理人 王云峰(51)Int.Cl.E02D 17/02(2006.01)E02D 19/10(2006.01)E02D 31/02(2006.01)(54)实用新型名称一种深基坑降水井封堵结构(57)摘要本实用新型具体是一种深基坑降水井封堵结构，解决了现有法兰封堵方法在应用中存在封堵后易出现渗漏、二次封堵费时费力且封堵效果难以保证的问题。
一种深基坑降水井封堵结构，降水井的井口套设有钢套管，钢套管的底部插接于水平垫层内、外侧壁中部固定套设有止水翼环；水平垫层的上表面与钢套管的外侧壁共同铺设有防水层，钢套管的上端面设置有密封组件；降水井的内底壁铺设有石子层，石子层的上表面设置有空心止水塞，空心止水塞与密封组件之间设置有第一抗渗混凝土块。
本实用新型实现了将降水井牢固封堵的目的，抗渗性能好，防水性能优异，能够有效避免降水井封堵后出现渗漏的问题，可适用于出水量较大的基坑中承压或含水层降水井的封堵。
权利要求书1页 说明书3页 附图2页CN 212129150 U 2020.12.11C N 212129150U1.一种深基坑降水井封堵结构，包括结构底板（1）和沿竖向设置于结构底板（1）下方的降水井（2），降水井（2）的外侧壁顶端部设置有水平垫层（3），水平垫层（3）与结构底板（1）之间设置有结构混凝土层（4）；其特征在于：降水井（2）的井口套设有位于结构底板（1）下方的钢套管（5），钢套管（5）的底部插接于水平垫层（3）内、外侧壁中部固定套设有水平放置的止水翼环（6）；水平垫层（3）的上表面与钢套管（5）的外侧壁共同铺设有位于止水翼环（6）下方的防水层（7），防水层（7）的水平部分与结构混凝土层（4）之间铺设有防水保护层（8）；钢套管（5）的上端面设置有密封组件；降水井（2）的内底壁铺设有石子层（9），石子层（9）的上表面设置有空心止水塞（10），且空心止水塞（10）的外侧壁紧贴于降水井（2）的内侧壁；空心止水塞（10）与密封组件之间设置有第一抗渗混凝土块（11）。
深基坑基础底板内降水井封井施工工艺
１ 工 程概 况
本 工程基础 底板和 地下二 、 三层 楼层及 外墙后 浇带 已完 成 混凝 土封堵 ， 且后浇 带混凝 土强度 已达拆模强 度要求 。为 便 于后续施工 ， 应建设单位要求 ， 现拟对基础底板 内现有 ２ ９口 基 础降水井 进行封堵 。现场 统计实测 各降水井 井深 、 井 内水 位标高及抽水间隔等。
深基坑基础底板 内降水 井封井施工工 限 公司
摘 要 ：以阳光 国际大饭店 工程 为例 ， 介绍 了超 高层 建筑基础底板 中的 降水 井封 井施 工工 艺原理 ， 对 工程勘 查资料及 支护 （ 含 降水） 方案资料搜集、 封 井方案的设计 、 实施过程动 态控 制等要 点作 了阐述 ， 并说 明 了施 工材料 准备 ， 提 出了施 工的质控 、 安全、
６ 安全 、 环保 、 文 明施 工措 施
ｆ １ ） 进入 现场 作业 ， 应正 确佩戴 安全 帽 ； 干拌混 凝土 填筑 时， 作业人 员应配备 必要 的防护设施 （ 防护 口罩 、 眼睛等 ） ； （ ２ ） 夜 间施工应 有足够的照 明设施 ； 干拌混凝土填筑 多人作业 ， 人 员之 间应有充 足的作业 空间 ， 防止作业 伤害 ； （ ３ ） 应 使用环保型 混凝 土速凝 剂 ， 避 免对 地下 水造成 影 响 ； （ ４ ） 混 凝土 坡道运 输 前， 应 检查机动车辆 的制动性 能 良 好后 方可使用 ； （ ５ ） 手持式磨 光机 、 混凝土振捣器等的漏电保 护装置应灵敏 、 可靠 。
４ 质量标 准 及保 证措 施
４ ． １ 质 量 标 准 （ １ ） 混凝土速凝剂应有 配套 质量证明材料 。（ ２ ） 封井后 管井 不得 出现渗 、 漏水 现象 。（ ３ ） 封井用 混凝 土质量 应符 合要 求 。 （ ４ ） 管井井管外露部分防腐涂层应涂刷均匀 ， 不得漏涂 ， 透底 。 ４ ． ２ 质 量 保 证 措 施 （ １ １ 将混凝土用农 机三轮车从 Ｓ － ２ 坡 道 由室外运至封井作 业 面处 。（ ２ ） 严禁 在填充前 添加混凝 土速凝剂 ， 对 速凝 剂要求 妥善保管 ， 防止受潮结块失效 。应设专人进行 速凝剂的掺配 ， 严格 控制掺量及掺加时 间。（ ３ ） 控制砂 、 石的含泥量 ； 封井作 业 面应干燥 、 清洁 ； 下料时遗撒 的拌合料不得二次使用 。
一种深基坑暗埋引流井注浆封堵结构[实用新型专利]
![一种深基坑暗埋引流井注浆封堵结构[实用新型专利]](https://img.taocdn.com/s3/m/24ac6edceefdc8d377ee3277.png)
专利名称：一种深基坑暗埋引流井注浆封堵结构专利类型：实用新型专利
发明人：杨前,杨安琪,周瑞君
申请号：CN201921946098.4
申请日：20191112
公开号：CN211849526U
公开日：
20201103
专利内容由知识产权出版社提供
摘要：一种深基坑暗埋引流井注浆封堵结构，包括封堵圆钢板、变径斜管，其特征在于：所述封堵圆钢板（5）水平焊接固定在预埋钢管（4）的内侧，注浆管（1）和排水管（2）分别垂直穿过预埋钢管；所述变径斜管（7）的大口端固焊在封堵圆钢板下部，变径斜管的小口端焊接挡圈，变径斜管外侧套入大于预埋钢管内径的橡胶密封圈（8）；变径斜管的小口端安装时将封堵圆钢板（5）压入预埋钢管（4）内，变径斜管外侧设有橡胶密封圈（10），橡胶密封圈的直径大于预埋钢管（4）的内径。
本实用新型的深基坑暗埋引流注浆封堵结构具有封堵装置结构简单、制作安装方便，工程质量安全可靠，可在有水压力状态下进行实施，封堵装置可批量制作和施工成本低的优点。
申请人：中国二十冶集团有限公司
地址：201900 上海市宝山区盘古路777号
国籍：CN
代理机构：上海天协和诚知识产权代理事务所
代理人：张恒康
更多信息请下载全文后查看。
基坑支护降水井封堵做法
基坑支护降水井封堵做法说实话基坑支护降水井封堵这个事儿，我一开始做的很糟。
我当时就觉得不就是把井口封上嘛，能有多难。
可真到做的时候，才发现完全不是那么回事儿。
我第一次做的时候，就直接拿混凝土往里灌。
我寻思着混凝土一凝固，不就堵住了嘛。
结果呢，漏得一塌糊涂。
水还是一个劲儿地往外冒，混凝土根本就没起到啥作用。
我当时就特别纳闷儿，这是咋回事儿啊。
后来啊，我就开始仔细研究。
我发现得先把里面的水给处理了才行。
这个时候其实就像是把一个满是水的杯子口封住一样难。
你要是不清空杯子里的水，盖子肯定封不严实啊。
所以我就先用抽水设备把降水井里的水尽量抽到最低水位。
然后啊，我才开始准备填封堵的材料。
我试过用沙袋先填一部分。
这个就好比在洞口先放一些东西把大的缝隙挡住一样。
把沙袋塞进去的时候得小心，我当时是一个一个慢慢塞的，塞得紧紧的，可不能松松垮垮的，不然又会漏水。
然后在沙袋的上面再灌混凝土。
但是这混凝土也有讲究，混凝土的配比很关键。
我也不是一开始就调对了，有次调的混凝土太稀了，就像粥一样，根本没法很好地凝固封堵。
后来我才知道，水泥、沙子和石子得按照一个合适的比例来。
我都记在了一个小本子上，大概是1∶2∶3这样。
还有就是封堵的时候速度要快。
因为你在灌混凝土的时候，如果动作太慢，前面灌进去的混凝土可能就开始凝固了一部分，这样新灌进去的就不能很好地和前面的结合在一起，就又容易出现渗漏。
我有一次就是因为中间耽搁了一会儿，结果差点又失败了。
但是我到现在也还是有些不确定的地方。
比如说如果降水井里的泥沙比较多，我还不能特别完美地处理。
我觉得可能需要先清理一下泥沙，可怎么清理效果最好我还在摸索。
反正做这个基坑支护降水井封堵啊，真的是要特别细心，每一个步骤都得考虑周全，要不然就容易出岔子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910197775.5
(22)申请日 2019.03.15
(71)申请人 五冶集团上海有限公司
地址 201900 上海市宝山区铁力路2501号
(72)发明人 牛胜民 汪从 梁广远 范光云
赵叶辉
(74)专利代理机构 上海天协和诚知识产权代理
事务所 31216
代理人 张恒康
(51)Int.Cl.
E02D 19/10(2006.01)
E02D 19/16(2006.01)
(54)发明名称一种基坑内深水井封井方法(57)摘要一种基坑内深水井封井方法，水井深度90m，直径为300mm，其特征在于包括以下步骤：a、水井封井准备工作，b、利用利用潜水泵进行抽排水井内水，c、布置高压旋喷注浆孔，d、采用高压旋喷桩机进行双管法高压旋喷桩施工，e、高压旋喷桩形成24h后，采用双液注浆机开始水井内注浆封堵施工，注浆压力不小于20Mpa，直至水井内注浆完成。
本发明的基坑内深水井封井方法具有施工方便，设备简单，机械效率高，人工量小，封堵时间短，封堵效果好，经过封堵后原深水井溢水部位无渗漏现象，周围土体稳定，无隆起现象，未对基坑支护造成影响，支撑安全和降低水井封井工
程成本的优点。
权利要求书1页 说明书3页 附图2页CN 109914452 A 2019.06.21
C N 109914452
A
1.一种基坑内深水井封井方法，水井深度90m，直径为300mm，其特征在于包括以下步骤：
a、水井封井准备工作
（1）水井封堵设备配置：提供高压旋喷桩机1台，空压机1台，潜水泵1台,双液注浆机1台；
（2）水井封堵材料：快硬水泥52.5R,水泥为新鲜无结块，通过 0.08mm方孔筛的筛余量
为≤5%，水玻璃质量指标：模数为2.4
~3.2，波美度为42
~
46度；
b、利用利用潜水泵进行抽排水井内水，保持水井水位稳定，防止水井内水外溢；
c、布置高压旋喷注浆孔：沿水井井管四周环形布设若干注浆孔，注浆孔距离井管外壁100mm，注浆孔深自挖土面往下95m；
d、采用高压旋喷桩机进行双管法高压旋喷桩施工，从注浆孔中注浆，使高压旋喷桩间形成咬合状态，高压旋喷桩施工中设置成桩间歇为1小时；水灰比为 1：1，旋喷桩每延米水泥含量大于450kg，速度不大于0.15m/min；
e、高压旋喷桩形成24h后，观察水井内出水情况，水位上升明显缓慢，采用双液注浆机开始水井内注浆封堵施工，将注浆管伸入水井底部，注浆管连接加压泵注入快硬水泥52.5R 和水玻璃，注浆压力1.5-2MPa，水灰比0.5，缓慢提升注浆管，注浆压力不小于20Mpa，直至水井内注浆完成。
2.如权利要求1所述的基坑内深水井封井方法，其特征在于，所述高压旋喷桩机规格为MGJ50旋喷钻机。
3.如权利要求1所述的基坑内深水井封井方法，其特征在于，所述空压机规格为P-0.8MPa，Q-6m3/min。
4.如权利要求1所述的基坑内深水井封井方法，其特征在于，所述潜水泵规格为BW-150。
5.如权利要求1所述的基坑内深水井封井方法，其特征在于，所述双液注浆机规格为SKSY90-125型双缸双液注浆机。
6.如权利要求1所述的基坑内深水井封井方法，其特征在于，所述高压旋喷桩径为≥800mm。
7.如权利要求1所述的基坑内深水井封井方法，其特征在于，所述注浆孔数量为≥7个。
权 利 要 求 书1/1页
2
CN 109914452 A。
