CAD_图形标注
启动Spell命令后，命令行提示：
命令_spell 选择对象： (选择需进行拼写检查的文本对象)
第2节 尺 寸 标 注
教学提示：尺寸在图样中的作用甚至比图形 本身更重要。尺寸标注能准确地反映物体的 大小、相对位置关系，对施工或制造工艺进 行注释，是工程制图的重要组成部分。本节 重点介绍尺寸标注样式的创建与管理、各种 尺寸标注方法和编辑方法。 教学要求：本节主要学习尺寸标注的概念与 基本规则、创建尺寸标注样式、各类尺寸标 注的标注方法与编辑方法，了解尺寸标注的 关联性，学习完本章内容能进行一般工程制 图的尺寸标注。
1.1.1 设置样式名
AutoCAD对文本样式名的设置包括对新建的 文本样式命名，已 定义的文本样式更改名称，删除 已定义的文本样式。 对文本样式名的设置，在【文字样式】对话框的 【样式名】选项组中进行： (1)【新建】按钮 (2)【重命名】按钮 （3) 【删除】按钮
1.1.2 设置字体
AutoCAD对文本字体的设置主要是指： 选择字体文件和定义文字的高度。 AutoCAD中可使用的字体文件分为两种： 一种是普通字体文件，即Windows系列应 用软件在Windows中注册的TrueType字体文件；另 一种是AutoCAD特有的字体文件(.shx)，包括某些 专为亚洲国家设计的大字体文件(Bigfont)。 对文本字体的设置，在【文字样式】对话 框的【字体】选项组中进行： (1) 【字体名】下拉列表：列出了Windows注册的 TrueType字体文件和AutoCAD特有的字体文件 (.shx)，供用户选择。
1.3.3 拼写检查
AutoCAD不仅提供了文本标注和文本编辑功能，同时为了 帮助用户减少输入错误，还为用户提供了拼写检查功能。 可以通过下列方式启动文本拼写检查命令Spell： (1) 执行菜单命令：【工具】|【拼写检查】。 (2) 在命令行键入：Spell，回车。
提示：在命令行输入SP并回车，亦可启动文本拼写出检查命令。
�
2.1
尺寸标注基础知识
尺寸线 尺寸数字 尺寸起 止符号 尺寸界限
尺寸界限 超出量
起点偏 移量
1. 尺寸线 尺寸线一般是一条两端带箭头的线段，有时也可能是两条带 单箭头的线段。标注角度时，尺寸线是一条两端带箭头的圆 弧。 2. 尺寸界线 尺寸界线通常出现在尺寸标注对象的两端，表示尺寸的标注 范围。尺寸界线将尺寸线标注在图形之外，并超出尺寸线一 定距离。在标注复杂图形时，国家标准允许利用中心线或者 图形轮廓线代替尺寸界线。 3. 尺寸箭头 尺寸箭头出现在尺寸线的两端并与尺寸界线相交，用来表示 尺寸线的起点位置以及尺寸线相对于图形实体的位置。 AutoCAD提供了不同形状的箭头供用户选择，但在实践中， 机械制图多使用实心箭头，建筑制图多使用斜线。
1.3 创建与编辑多行文本
多行文本标注命令可以一次性标注多行文 本，而且是作为一个实体对象，这在进行文本编 辑时具有很大的优越性。编辑多行文本的方法与 编辑单行文本类似。
1.3.1 创建多行文本
可以通过下列方式启动多行文字标注命令Mtext： (1) 执行菜单命令：【绘图】|【文字】|【多行文字】。 (2) 单击【多行文字】工具栏按钮 ： (3) 在命令行键入：Mtext，回车。
1.2.2 使用文字控制符
在文本标注中，经常需要标注一些不能直接从键盘输入的 特殊字符，如表示直径的Φ，表示角度的°等。 AutoCAD为输入这些字符提供了控制符，。可以通过输入 控制符来输入特殊字符，在单行文本标注和多行文本标注 时，控制符的使用方法有所不同。 1. 在单行文本标注-------使用文字控制符 标注单行文本时使用控制符输入特殊字符的方法是，在 需要使用特殊字符的位置直接输入对应的控制符，输入的 控制符将会显示在图中特殊字符的位置上，当单行文本标 注命令执行结束后，控制符将会自动转换成对应的特殊字 符。例如，在命令行提示【输入文字】后输入： 45%%D%%P0.5%%D，则可输入单行文本45°± 0.5°。另外
1.3.2 编辑多行文本
编辑多行文本与编辑单行文本一样，有Ddedit 命令和属性管理器两种基本方法。用Ddedit命令 编辑单行文本时只能修改文本内容，而不能编辑 文本的属性，但在编辑多行文本时，Ddedit命令 不仅能编辑多行文本的文字内容，而且还可以修 改多行文本的其他属性，包括文字样式、字体、 字高、加粗、倾斜、行距等。
主要内容：
文字字型样式设置及编辑——STYLE � 单行文本录入——TEXT/DTEXT � 段落文本录入（多行文本录入）——MTEXT � 快速文本录入设置——QTEXT � 文字编辑修改——DDEDIT
�
1.1
创建文本样式
STYLE
在进行文本标注时，用户首先要定义文本样式。 定义文本样式包括选择字体文件，设置文字的高 度、效果、宽度比例和倾斜角度等，并对文本样 式命名。 AutoCAD使用【文字样式管理器】创建和修 改文本样式。 可以通过下列方式启动【文字样式管理器】命 令Style： (1) 执行菜单命令：【格式】|【文字样式】。 (2) 在命令行键入：Style，（或ST）回车。
%%O 和%%U 是两个切换开关，第一次输入时打开上划线或下划 提示： 提示：%%O %%O和 %%U是两个切换开关，第一次输入时打开上划线或下划 线功能，第二次输入则关闭上划线或下划线功能。
2. 在多行文本标注中使用文字控制符 标注多行文本时，输入特殊字符具有较大的灵活性，因为 其本身具有一些格式化选项。同时，在多行文字编辑框快 捷菜单的【符号】选项中，列出了特殊字符的控制符选 项，如图所示，用户在输入特殊字符时直接选择
2. 用属性管理器编辑单行文本 先选定需编辑的单行文本，然后右击，在弹出的快捷菜单中 选择 【特性 】选项，将会弹出 【特性 】对话框。 选择【 特性】 选项，将会弹出【 特性】 【基本 】选项：用于修改文本所属的图层和颜色。 (1) (1)【 基本】 【文字 】选项：用于修改文字的内容、样式、对正方式、 (2) (2)【 文字】 高度、旋转角度、倾斜角度和宽度比例等。 【几何位置 】选项：用于修改文本的起始点位置。 (3) (3)【 几何位置】 【其他 】选项：用于修改文字的颠倒和反向效果。 (4) (4)【 其他】
%% nnn 输入任何字符，其中 nnn 为字符的 ASCⅡ码。 还可以用 还可以用%% %%nnn nnn输入任何字符，其中 输入任何字符，其中nnn nnn为字符的 为字符的ASC
控制符 %%O %%U %%D %%P %%C %%% 对应特殊字符 上划线 下划线 角度符号( 角度符号(°) 正负号( 正负号(±) 圆直径符号( 圆直径符号(φ) 百分号(%) 百分号(%) 特殊字符控制符
提示：用 Properties(PR )命令也可打开 【特性 】对话框。 提示：用Properties(PR Properties(PR) 命令也可打开【 特性】
用属性管理器编辑文本标注时，一次可以选择多个标注文 Ddedit 命令则每次只能选择一个标注文本 本实体，而用 本实体，而用Ddedit Ddedit命令则每次只能选择一个标注文本
1.2.3 编辑单行文本
对已标注的文本，有时需要对其属性或者文字本身进行 修改，AutoCAD提供了两种基本编辑方法，一种是使用 Ddedit命令编辑，一种是使用属性管理器进行编辑。但 两种方法对单行文本和多行文本的编辑有所不同。下面 先介绍对单行文本的编辑方法。 1. 用Ddedit命令编辑单行行文本 可以通过下列方式启动文本编辑命令Ddedit： • 执行菜单命令：【修改】|【文字】 • 在命令行键入：Ddedit，回车。 提示：在命令行输入ED并回车，亦可启动【编辑】命令 。
提示：在命令行输入T(或MT)并回车，亦可启动【多行文字】命令。
启动Mtext命令后，命令行提示：
命令： mtext 当前文字样式： standard(当前样式) 文字 高度：2.5(当前高度) 指定第一角点： (指定多行文本标注的一 图9-14 个角点)
文本范围框
在图形编辑窗口，并在命令行接着提示：
。
(3) 在命令行键入：Text，回车。
提示：在命令行输入Dtext(或DT)并回车，亦可启动【单行 文字】命令。
启动Text命令后，命令行提示：
命令： dtext 当前文字样式： standard(当前样式) 文字高度： 指定文字的起点或[对正(J)/样式(S)]： 2.5(当前高度)
下面介绍提示信息中各选项的含义。
(2) 【高度】文本框：用于设置文字的高度。AutoCAD的默认值 为0，如果设置为默认值，在文本标注时，AutoCAD定义文字高 度为2.5mm，用户可重新进行设置。 (3) 【大字体】下拉列表：列出了AutoCAD可使用的大字体文 件，但只有【使用大字体】复选框被选项中时，用户才能设置 【大字体】。 提示：只有选择了有中文字库的字体文件，如宋体、仿宋体、 楷体或大字体中的Hztxt.shx等字体文件，才能正常进行中文标 注，否则会出现问号或者乱码。 在字体文件中，有一类字体文件前带有@，如果选择了该类字体 文件，则标注的文字效果为向左旋转90°，如图9-3所示。
选择带@字体的示注效果
1.1.3 设置文本效果
AutoCAD对文本效果的设置包括颠倒、反向、垂直标注、 倾斜和宽度比例。 对文本效果的设置，在【文字样式】对话框的【效 果】选项组中进行： (1) 【颠倒】复选框：用于将文字旋转180°。设置 效果如图9-4 (a)所示。 (2) 【反向】复选框：用于将文字以镜像方式显示。 设置效果如图9-4 (b)所示。 (3) 【垂直】复选框：用于将文字垂直标注。对 TureType字体，该选项不可用。 (4) 【宽度比例】文本框：用于设置文字的宽度系 数，即宽度与高度之比。设置效果如图9-4 (c)所示。
第1节 文本标注与编辑
教学提示：文字普遍存在于工程图中，对图形进行标 注或解释，如技术要求、标题栏、明细栏等，还包括尺寸 AutoCAD 提供了强大的文本标注与编辑功能，主要包 文本。 文本。AutoCAD AutoCAD提供了强大的文本标注与编辑功能，主要包 括创建文字样式及对文字样式的管理，在图形中标注文本、 编辑文本，以及对标注文本的拼写检查。 教学目的：本节主要学习文字样式的创建与管理、标 注与编辑单行文本、标注与编辑多行文本、以及对标注文 本的拼写检查，学习完本章内容，能够完成图形文本的标 注与编辑。
cad的标注名词解释
cad的标注名词解释CAD是计算机辅助设计（Computer-Aided Design）的缩写，是一种使用计算机技术进行设计和绘图的工具。
在工程、建筑、制造、机械等行业中广泛使用，能够提高设计效率和准确性。
然而，对于刚接触CAD的人来说，标注名词可能会让人感到困惑。
本文将深入解释CAD中常见的标注名词，帮助读者更好地理解和应用CAD软件。
1. 矩形标注（Rectangle Annotation）：矩形标注是在CAD图纸中绘制一个矩形框，用于标识特定区域或区隔不同功能。
矩形标注常用于建筑平面图中标注房间、墙壁或区域。
通过矩形标注，设计者可以明确指示各个区域的用途和安排。
2. 尺寸标注（Dimension Annotation）：尺寸标注是CAD中非常重要的一种标注，用于确定对象的尺寸和位置。
通过尺寸标注，可以测量线段、圆、角度等各种几何图形的实际尺寸，并在图纸上进行标注。
尺寸标注在制造业中尤为重要，能够直观地指导工程师和技术人员进行后续的加工和生产。
3. 符号标注（Symbol Annotation）：符号标注是CAD中使用特定符号表示特定含义的一种标注方式。
符号标注常用于电气、管道、风险等图纸中，用于标识不同组件、设备或风险点。
通过符号标注，人们能够迅速识别并理解各种图纸中的重要信息，提高设计和施工的效率。
4. 文字标注（Text Annotation）：文字标注是在CAD图纸中添加文字说明和注释的一种方式。
通过文字标注，设计师可以详细说明对象的功能、规格、材质等重要信息。
文字标注通常用于说明图纸中的图形、符号和尺寸等元素。
合理的文字标注能够使设计图纸更加清晰明了，避免误解和错误。
5. 图层标注（Layer Annotation）：图层标注是CAD中用于标记和组织对象的一种方式。
在CAD软件中，可以将不同的对象分配到不同的图层中，如墙体、窗户、家具等。
通过图层标注，设计人员可以按照需要随时控制和显示不同图层的对象，实现设计图纸的灵活管理和修改。
Auto_CAD中轴测图的尺寸标注方法
Auto CAD中轴测图的尺寸标注方法轴测图立体感强、直观性好，但是轴测图说到底还是二维图,并不是真正的三维实体,所以其尺寸标注如果按一般的标注进行，其立体效果就体现不出来,许多人标注不规范，标注误区及正确标注方法如下: 1、错误的标注：
这是用“线性”标注，显然是很错误的。
这是用“对齐”标注，也不对。
2、正确的标注是：
正确标注的原则：
（1）尺寸数字的方向与尺寸界线的方向一致；
（2）尺寸数字与尺寸线、尺寸界线在一个平面内。
3、标注方法：
（1）用“标注”——“倾斜”菜单命令，选中400的尺寸，捕捉长方体的端点为基点，给出倾斜的方向：
（2）确定后，尺寸界线发生了倾斜，符合了标注要求，但尺寸数字还是不正确。
此时应该把尺寸数字旋转-30度：
（3）打开“文字样式”，新建二个新样式，样式名为“30”和“-30”，倾斜角度分别是+30度和-30度：
（4）选中400尺寸，将其置于-30的文字样式中，立刻得到正确的标注：
（5）同样用“标注”——“倾斜”菜单命令，给出倾斜方向，得到：
（6）将400文字旋转+30度，得到正确的标注：
（7）用相同的“倾斜”和“旋转”方法，得到宽度和高度方向的正确标注：
4、圆的尺寸标注：
（1）圆的轴测图为椭圆，不能直接标注:
（2）以椭圆的中心为圆心，适当长为半径，画一个圆，与椭圆相交于A点：
（3）标注圆的半径，箭头尽量靠近A点，尺寸是不对的：
（4）用ED命令修改错误的R162.9，改为正确的R150,并删除标记A 和辅助圆，得到正确的标注!
（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
CAD图形的角度标注与旋转技巧
CAD图形的角度标注与旋转技巧CAD（Computer-Aided Design，计算机辅助设计）软件是设计和制图领域中非常重要的工具，它可以帮助工程师和设计师快速、准确地创建和修改图纸。
在使用CAD软件进行图形设计时，角度标注和旋转是常用的操作技巧。
本文将介绍CAD图形的角度标注与旋转技巧，希望对使用CAD软件的人员有所帮助。
首先，我们来讨论CAD图形的角度标注。
角度标注是指在CAD图纸上标出角度的大小和位置，以便于后续操作和分析。
在CAD软件中，有多种方法可以进行角度标注。
以下是其中两种常用的方法。
第一种方法是使用角度标注工具。
在CAD软件中，通常会提供一个角度标注工具，可以通过该工具直接标注角度。
首先，选择想要标注角度的两条线段或图形。
然后，点击角度标注工具，将光标移动到两条线段或图形的连接点上，点击鼠标左键，即可在图形上标注出角度。
此外，还可以通过调整标注文字的位置和大小，使其更加清晰和易读。
第二种方法是使用文本标注。
在一些CAD软件中，也可以采用文本标注的方式来显示角度。
首先，选择要标注角度的两条线段或图形，然后点击文本工具，在图纸上选择一个合适的位置，输入角度的数值。
为了使图纸更加美观和易读，可以调整文本的字体、大小和颜色。
以上是标注角度的两种常用方法，具体的实施步骤可能因不同的CAD软件而略有差异。
需要注意的是，在标注角度时要确保所选的线段或图形与所需标注的角度是相应的。
否则标注出的角度可能不准确，影响图纸的使用和解读。
接下来，我们将讨论CAD图形的旋转技巧。
旋转是指将图形以任意角度进行旋转的操作，用于调整图形的方向和位置。
在CAD软件中，也有多种方法可以进行图形的旋转。
以下是其中两种常用的方法。
第一种方法是使用旋转工具。
在CAD软件中，通常提供了一个旋转工具，可以通过该工具直接对图形进行旋转操作。
首先，选择要旋转的图形，然后点击旋转工具。
之后，在图形上选择一个中心点，该中心点将成为旋转的轴心。
cad圆球弧面标注方法
cad圆球弧面标注方法CAD（计算机辅助设计）是一种计算机技术，可以用于绘制2D和3D 图形。
在CAD软件中，我们可以使用各种方法来标注圆球和弧面。
本文将介绍几种常用的CAD圆球弧面标注方法。
一、圆球标注方法：1. 直径标注：当我们绘制一个圆球时，可以使用直径标注来标明圆球的直径。
直径标注通常以"D"开头，后跟直径的数值。
例如，D10表示圆球的直径为10单位。
2. 半径标注：半径是圆球的一半，可以使用半径标注来表示圆球的大小。
半径标注通常以"R"开头，后跟半径的数值。
例如，R5表示圆球的半径为5单位。
3. 周长标注：周长是圆球的周长，可以使用周长标注来表示圆球的大小。
周长标注通常以"C"开头，后跟周长的数值。
例如，C31.4表示圆球的周长为31.4单位。
二、弧面标注方法：1. 弧长标注：当我们绘制一个弧面时，可以使用弧长标注来标明弧面的弧长。
弧长标注通常以"L"开头，后跟弧长的数值。
例如，L20表示弧面的弧长为20单位。
2. 弧度标注：弧度是弧面的一部分，可以使用弧度标注来表示弧面的大小。
弧度标注通常以"θ"开头，后跟弧度的数值。
例如，θ45表示弧面的弧度为45度。
3. 弧高标注：弧高是弧面的高度，可以使用弧高标注来表示弧面的大小。
弧高标注通常以"H"开头，后跟弧高的数值。
例如，H8表示弧面的弧高为8单位。
以上是常用的CAD圆球和弧面标注方法。
通过使用这些标注方法，我们可以清晰地表示圆球和弧面的大小和形状。
在进行CAD设计时，正确使用和理解这些标注方法是非常重要的，可以帮助我们更好地理解和绘制圆球和弧面。
希望本文对您有所帮助！。
CAD三维图形标注规则与方法 文档
CA D三维图形标注规则与方法、三维标注有关规定三维标注时，必须在需要求标注尺寸的端面上建立新的坐标系，然后采用平面图形尺寸标注的方法在此坐标系中标注此端面上的相应尺寸，因而在标注时必须遵循《机械制图》国家标注的有关规定：a、轴测图的线性尺寸，必须沿轴线方向标注，尺寸数值为机件的实际大小。
b、尺寸线必须和所标注的线段平行，尺寸界线一般应平行于某一轴测轴的方向；尺寸数应按相应的轴测图形标注在尺寸线的上方；当图形中出现数字字头向下时，应用引线标注，并将数字按水平位置注写。
c、标注角度尺寸时，尺寸线应画成与该坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头向下。
d、标注图的直径时，尺寸线和尺寸界线应分别平行圆所在平面的轴测轴；标注圆弧半径或较小圆直径时，尺寸线可以从圆心引出标注，但注写尺寸数字的方向必须平行于轴测轴。
根据以上的规定，我们可以看出，在对三维立体图标注时，建立一个合适的用户坐标系是很重要的。
一般只需在轴测状态下建立左、右、顶三坐标系，并且坐标原点分别位于左顶点，如下图，这样即可以满足国标对字头方向的要求。
如果在竖直标注时，数字位于尺寸线外部时，可以将尺寸线炸开删除，然后采用引线重新进行标注。
二、尺寸样式的建立1、基本规则a、机件的直实大小就当以图样上的标注尺寸数值为依据，与图形的大小及绘图精确度无关。
b、图标中的尺寸以mm为单位时，不需标注计量单位代号及名称。
c、图样中所标明的尺寸为该图所示机件的最后完工尺寸，否则应另加说明。
d、机件的每一个尺寸，一般只标注一次，并应标注在最后反映该结构最清晰的图形上。
2、尺寸组成一个完整的尺寸，一般应由尺寸界线、尺寸线和尺寸数字组成。
a、尺寸界线：只能是细实线，并应由图形的轮廓线、轴线或对称中凡线处引出。
b、尺寸线与箭头：尺寸线用细实线，其终端应画出箭头，并指到尺寸界线。
尺寸线不能和其它图线代替，一般也不得与其它图线重合或画在其延长线上。
c、尺寸数字与符号：数字应按标准字体书写，且在同一张图纸上的字高要一致。

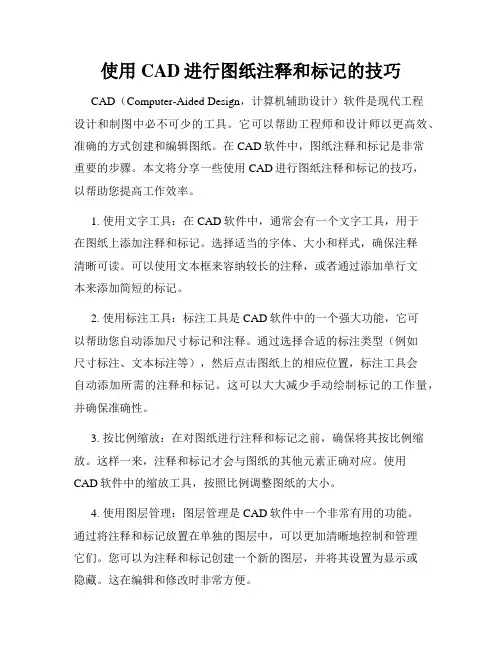

使用CAD进行图纸注释和标记的技巧
使用CAD进行图纸注释和标记的技巧CAD（Computer-Aided Design，计算机辅助设计）软件是现代工程设计和制图中必不可少的工具。
它可以帮助工程师和设计师以更高效、准确的方式创建和编辑图纸。
在CAD软件中，图纸注释和标记是非常重要的步骤。
本文将分享一些使用CAD进行图纸注释和标记的技巧，以帮助您提高工作效率。
1. 使用文字工具：在CAD软件中，通常会有一个文字工具，用于在图纸上添加注释和标记。
选择适当的字体、大小和样式，确保注释清晰可读。
可以使用文本框来容纳较长的注释，或者通过添加单行文本来添加简短的标记。
2. 使用标注工具：标注工具是CAD软件中的一个强大功能，它可以帮助您自动添加尺寸标记和注释。
通过选择合适的标注类型（例如尺寸标注、文本标注等），然后点击图纸上的相应位置，标注工具会自动添加所需的注释和标记。
这可以大大减少手动绘制标记的工作量，并确保准确性。
3. 按比例缩放：在对图纸进行注释和标记之前，确保将其按比例缩放。
这样一来，注释和标记才会与图纸的其他元素正确对应。
使用CAD软件中的缩放工具，按照比例调整图纸的大小。
4. 使用图层管理：图层管理是CAD软件中一个非常有用的功能。
通过将注释和标记放置在单独的图层中，可以更加清晰地控制和管理它们。
您可以为注释和标记创建一个新的图层，并将其设置为显示或隐藏。
这在编辑和修改时非常方便。
5. 添加标识和代码：为了方便使用和跟踪，可以为注释和标记添加标识和代码。
例如，在电气图纸上，可以为电线和元器件添加唯一的代码，以便在施工和维护过程中更好地识别它们。
这可以通过CAD软件中的图形绘制和图层管理工具实现。
6. 使用注释符号库：为了提高效率，可以在CAD软件中创建和使用注释符号库。
注释符号库是一组预定义的图形符号和标记，用于快速添加常用的注释和标记。
这可以节省大量时间，同时确保注释的一致性和规范性。
7. 使用CAD插件：CAD软件通常有许多插件和扩展，可以进一步增强其功能。
cad怎么描图教程
cad怎么描图教程CAD（计算机辅助设计）是一种常用于工程设计和图纸制作的软件。
通过CAD软件，用户可以进行精确的绘图、编辑、修改和测量等操作，使得设计与制造工作更加高效和准确。
下面是一个简单的CAD描图教程，帮助初学者入门。
一、准备工作1.安装CAD软件：首先，你需要从官方网站下载并安装CAD软件。
根据不同版本，安装过程可能会有所不同，你可以根据软件的指示来完成安装。
2.理解CAD界面：启动CAD软件后，你会看到一个用户界面，包含工具栏、命令行和绘图区域等。
熟悉这些界面元素对于后续的操作非常重要。
3.了解基本工具：在CAD中，有许多基本工具用于绘图和编辑，如直线、圆、矩形等。
熟悉这些工具的使用方法对于进行准确的绘图是必要的。
二、绘制基本几何图形1.绘制直线：在CAD中，你可以使用直线工具来绘制直线。
点击直线工具图标，然后在绘图区域中点击两个点，即可绘制一条直线。
2.绘制圆：点击圆工具图标，然后在绘图区域中点击圆心和半径，即可绘制一个圆。
3.绘制矩形：点击矩形工具图标，然后在绘图区域中点击两个对角线上的点，即可绘制一个矩形。
4.绘制多边形：点击多边形工具图标，然后在绘图区域中点击多个点，即可绘制一个多边形。
5.绘制弧线：点击弧线工具图标，然后在绘图区域中点击弧线的起点、终点和半径，即可绘制一个弧线。
三、编辑和修改图形1.移动图形：选择需要移动的图形，然后点击移动工具图标。
接着，点击图形的参考点和移动到的目标点，即可移动图形。
2.旋转图形：选择要旋转的图形，然后点击旋转工具图标。
接着，点击图形的参考点和旋转的角度，即可旋转图形。
3.缩放图形：选择需要缩放的图形，然后点击缩放工具图标。
接着，点击图形的参考点和缩放比例，即可缩放图形。
4.修剪和延伸图形：点击修剪工具图标，然后选择要修剪的图形部分，即可修剪图形。
点击延伸工具图标，然后选择要延伸的图形部分和延伸的目标点，即可延伸图形。
四、应用辅助工具1.图层管理：点击图层管理器图标，可以打开图层管理器窗口。
CAD中常见的尺寸和标注样式设置
CAD中常见的尺寸和标注样式设置CAD软件是一种广泛应用于工程设计、建筑设计和制图等领域的电脑辅助设计软件。
在CAD软件中，尺寸和标注是非常重要的部分，用于规范和精确描述设计中的图形和尺寸。
本文将介绍CAD中常见的尺寸和标注样式设置。
1. 尺寸样式设置：在CAD中，尺寸样式设置包括尺寸线样式、箭头样式、文本样式、尺寸标记样式等。
首先，我们可以在绘图设置中选择尺寸样式。
一般来说，有一些默认的尺寸样式供我们选择，还可以根据需要自定义新的尺寸样式。
2. 尺寸线样式设置：我们可以通过修改尺寸线样式来改变尺寸线的外观。
在CAD中，尺寸线样式可以选择实线、虚线、点线等不同样式。
此外，我们还可以设置尺寸线的颜色和粗细。
3. 箭头样式设置：箭头样式是指在尺寸起点和终点处的箭头形状。
在CAD中，我们可以选择不同形状的箭头，如实心箭头、空心箭头、带有点的箭头等。
此外，箭头的大小也可以进行调整。
4. 文本样式设置：在CAD中，我们可以设置尺寸标注的文本样式，包括字体、大小、颜色等。
通过选择合适的文本样式，可以使尺寸标注更加清晰和易读。
5. 尺寸标记样式设置：在CAD中，尺寸标记样式是指尺寸值和文本标注的位置、对齐方式、间距等。
我们可以选择尺寸标记放置的位置，如水平、垂直、倾斜等。
此外，在标注多个尺寸时，我们还可以设置它们之间的间距，使标注更加整齐。
6. 尺寸样式表设置：在CAD中，使用尺寸样式表可以实现批量设置尺寸样式。
尺寸样式表可以保存不同的尺寸样式，方便在不同的图纸中应用。
我们可以根据需要创建新的尺寸样式表，并根据实际情况进行设置和调整。
在CAD中，尺寸和标注样式的设置可以帮助我们更好地展示设计图纸，确保尺寸的准确度和一致性。
通过合理设置尺寸和标注样式，可以提高图纸的可读性和表达能力。
总结起来，CAD中常见的尺寸和标注样式设置包括尺寸样式、尺寸线样式、箭头样式、文本样式、尺寸标记样式和尺寸样式表的设置。
合理设置这些样式可以使图纸更加清晰和易读，提高设计的精确性。
CAD标注大全讲
制图规范、标注样式、读图逻辑深度解析一、标注的运用逻辑1.标注缘由施工图、设计图中图形对象当然是最重要的部分，不过如果没有尺寸和文字标注，图纸是无法阅读的，标注的作用是帮助（辅助功能）读图人更加快速高效的理解图纸内容。
故此，标注是给读图带来方便而非增加麻烦，所以标注的最高规范就是干净利落、美观大方。
2.标注顺序以室内平面图为例：轴线→墙体→门窗→装图框→标注（标注是为打印图纸服务的，只有装图框后才有确定的图纸比例，此后的标注才符合打印标准；当然标注前需要设置标注样式和文字样式）→打印。
二、标注的规范1.文字规范（1）不同的图框用不同大小的标注和文字，具体情况如下图。
（2）当然字号大小也不必太死板，如拿给年长者看，则需要放大文字以便阅读。
切不要配合了规范丢了项目，完美的结局就是最好的规范。
2.详略得当尺寸标注需将所有如总尺寸、轴线尺寸、构造尺寸、构造内部尺寸等内容一一标注清楚（如下图）：不可多标，也不能漏标。
若标注出的尺寸数据无法阅读则需根据情况灵活处理（解决方法：删除部分不必要的尺寸；放大图纸比例使已标尺寸数据更清晰；运用详图/大样图表达）。
3.标注审美（1）.标注原则尺寸标注模数化、整数化、整齐化、分层化尺寸标注模数化（前提是图形绘制正确）、整数化（尺寸长度不应该有个位数值为1、2、3、4、6、7、8、9的长度），即使是个位为5的数值也需尽量避免，主要是因为施工过程中工人师傅是以厘米为计量单位的。
文字标注简洁化、完整化、工艺化简洁化：文字标注尽量简单，能用5个字标明的坚决不用6个字标注；完整化：不能漏标任何材料，只要图面上有的空间和内容，都需要标注清楚，若有漏项，势必会给施工和理解方案设计带来不必要的麻烦。
工人是不会在施工过程中帮助设计师思考任何内容的，他们干的最多的事就是偷工减料，一贯秉承能省则省的原则。
所以若有漏项，要么会被工人随意更改，要么会施工出错，不管是哪种情况都会致使设计意图打折扣和造成不必要的人工工资和材料费用的浪费；工艺化：文字标注内容必须清晰的表达以下内容：材料种属（如地砖、地板）、材料种类（如抛光地砖、仿古地砖、实木地板、强化木地板）、材料规格（如600×600抛光地砖、300×300防滑地砖）、材料颜色（如米黄色600×600抛光地砖）、品牌（马可波罗米黄色600×600抛光地砖）、型号（甲方对材料或品质有特殊要求时需标注清楚，如格力KFR-26GW/(26592)FNhDa-A3）、施工工艺（马可波罗米黄色600×600抛光地砖干铺）等内容。
CAD制图 标准标注样式
引用CAD制图标准标注样式（GB/T18229-2000）（GB/T13362.4-13362.5，GB/T 14691）文字样式设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），下图是符合国标文字样式。
（中国国家标准汉字是长仿宋体）尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
第一步：设置公共参数（1~5）1，新建GB样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
2，选择尺寸文字样式3，考虑标注比例因子（一般不选择）比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。
图44，单位可以是缺省值5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式（机械类图纸不需要设置线性尺寸标注样式）紧接5继续“新建”，在“用于”下选择“线性标注”。
7，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
8，点击确定，看到gb样式下的线性标注子样式。
9，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
10，对直径标注的文字及箭头位置作调整。
11，点击“确定”完成gb样式下的直径标注子样式。
