常用低压电气图形符号和文字符号
常用低压电气图形符号和文字符号公司图纸常用电气图形符号和文字符号FU熔断器HL信号灯EL照明灯PAA电流表PVV电压表PJKWh有功电度表QF断路器QS隔离开关V二极管～U逆变器～U整流器TA形式1形式2电流互感器电压互感器QL负荷开关QS刀熔开关TKM KM接触器文字符号电气的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电气大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
(完整)低压电器图形符号及文字符号大全,推荐文档
接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。
常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。
(完整版)常用的低压电器元件及电气图形符号
KT
a)
b)
c)
KT
KT
KT
KT
KT d)
KT
e)
f)
g)
h)
i)
a) 一般线圈符号 b) 通电延时线圈 c) 断电延时线圈 d) 延时 闭合的动断触点 e) 延时断开的动断触点 f) 延时断开的动合 触点 g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动 断触点
新文字符号 M
3～
3～
M
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电 路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄 色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
电工作业基础培训
常用的低压电器元 件及电气图形符号
• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、 热继电器6、转换开关7、按钮8、信号灯9、限 位开关10、其他继电器
电气图形符号大全(2)
电气电子专业电器件符号大全常用电工与电子学图形符号151617181920212223242526272829303132333435电机一般符号，符号内的星号必须用下述字母代替C 同步交流机G 8同步发电机三相笼式异步电动机 三相线绕转子异步电动机 41 A并励三相同步变速机 42㊂ 直流力矩电动机步进电机一般付亏 431 电机示例： 短分路复励直流发电机示出接线端子和电刷 44串励直流电动机 451 o 并励直流电动机 46& 单相笼式有分相扇子的异步电动机 47 J 单相交流串励电动机 交换器一般符号/转换器一般符号注：①若变换方向不明显， 可用箭头表示在符号轮廓 G 发电机 M 电动机 38 MG 拟作为发电机或电动机使用的电机MS 同步电动机注：可以加上符号一或sSM 伺服电机TG 测速发电机 TM 力矩电动机 IS 感应同步器39 4048 1 1 © 49 ©单向同步电动机 单向磁滞同步电动机 CX 控制式自整角发送机 器 TX 力矩式自整角发送机 自整角机一般符号 符号内的星号必须用下列字母代替: CT 控制式自整角变压 TR 力矩式自整角接收 50 ■" 手动开关一般符号 51 按钮开关（不闭锁） 52 拉拔开关（不闭锁） 53 旋钮开关、旋转开关（闭锁） 54 位置开关 动合触点 限制开关动合触点 55 位置开关 动断触点 限制开关 动断触点 56 1 热敏自动开关 动断触点 57 1 热继电器 动断触点 58 V 接触器触点（在非动作位置断开） 59 * 接触器触点（在非动作位置闭合） 60 1中凸1 操作器件一般符号 注：具有几个绕组的操作器件， 可由适当数值的斜线 或重复本符号来表示 61 缓慢释放（缓放）继电器的线圈 62 缓慢吸合（缓吸）继电器的线圈机63 rrj~i 缓吸和缓放继电器的线圈 64 快速继电器（快吸和快放）的线圈 65 对交流不敏感继电器的线圈 交流继电器的线圈热继电器的驱动器件熔断器一般符号熔断器式开关熔断器式隔离开关熔断器式负荷开关火花间隙双火花间隙动合（常开）触点注：本符号也可以用作开关一般符号动断（常闭）触点先断后合的转换触点69 77绕组间有屏蔽的双绕组单向变压器可调压的单向自耦变压器108109110 111 在一个绕组上有中心点抽头的变压器 耦合可变的变压器三相变压器112 ? rm 星形一三角形联结 113 三相自耦变压器星形连接且二滑线式变阻器123-£D带滑动触点和断开位置的电阻器124滑动触点电位器125±优选型T±其它型T电容旷般符号注：如果必须分辨问一电容器的电极时，弧形的极板表示：①在圈定的纸介质和陶瓷介质电容器中表示外电极②在可调和可变的电容器中表示动片电极③在穿心电容器中表示纸电位电极126优选型丁1其它型T极性电容器127优选型'其它型'可变电容器可调电容器161 增强型、单栅、N 沟道和衬底无引出线绝缘相场效应半导体管增强型、单栅、P 沟道和衬底有引出线绝缘相场效应半导体管162 165 166 增强型、单栅、N 沟道和衬底与源极在内部连接绝缘 相场效应半导体管耗尽型、单栅、N 沟道和衬底无引出线的栅场效应半导体管163 164 光敏电阻具有对称导电性的光电器件 光电二极管具有非对称导电性的光电器件167 168 169 170 十+T|止原电池组或蓄电池组只有一个或一个以上的输入呈现“注：如果不会引起意义混淆，“A1”状态，输出才1”可以用“ 1”代只有所有输入呈现“ 1”状态，输出才呈现“ 1”状态187 加法器，通用符号一I X/Y188 : ""^ 减法器，通用符号189 U 乘法器，通用符号__ S一190 q CO p 半加器. 一位全加器191 T 二注：简单的一位全加器可用奇数单元（模2加单元）—CI CO和逻辑门槛单元另行描述。
低压电工符号大全
低压电工符号大全低压电工符号是在电路图和电气图中用来表示电器元件、电气设备以及电气连接的图形符号。
它们是用来描述电路和电气系统的结构和功能的重要工具，能够帮助工程师和技术人员理解和分析电路图和电气设备。
在低压电工工程中，使用了许多符号来代表不同的电气元件和设备。
下面将介绍一些常见的低压电工符号。
1.电源符号（直流和交流电源）：直流电源通常用下面的符号表示：+ ━━其中，+ 表示正极，━表示负极。
交流电源通常用下面的符号表示：~2.开关符号：开关通常用下面的符号表示：|其中，| 表示开关的控制杆。
3.电灯符号：电灯通常用下面的符号表示：灯泡4.电阻符号：电阻通常用下面的符号表示：正方形或长方形框5.电容符号：电容通常用下面的符号表示：两个平行直线6.电感符号：电感通常用下面的符号表示：类似于导线的形状，中间有弯曲部分7.断路器符号：断路器通常用下面的符号表示：刀叉形状8.熔断器符号：熔断器通常用下面的符号表示：弧线形状9.计数器符号：计数器通常用下面的符号表示：正方形框内有数字10.电机符号：电机通常用下面的符号表示：圆圈中间有字母"M"11.开关插座符号：开关插座通常用下面的符号表示：开关和插座的符号组合12.地线符号：地线通常用下面的符号表示：横线和三角形这些是一些常见的低压电工符号，用于表示电路元件和设备。
通过了解这些符号，我们可以更好地理解和分析电气图和电气设备，提高工作效率。
在实际应用中，还有更多的特殊符号和标记，需要根据具体的电气图纸和标准进行学习和理解。
(完整版)常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。

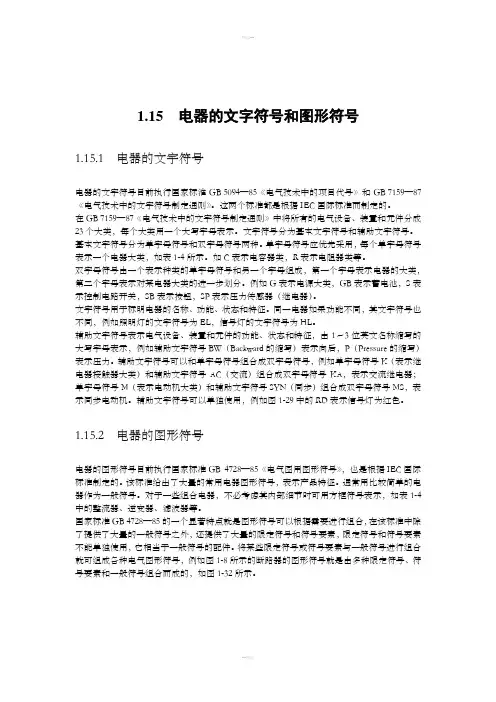

常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号【1】1.15.1电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2电器的图形符号电器的图形符号目前执行国家标准GB4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触器线圈，常开常闭主触点，常开常闭辅助触点
电磁式继电器的图形符号
时间继电器的图形符号
热继电器的图形符号
速度继电器的图形符号
按钮的图形符号
行程开关的图形符号
接近开关的图形符号
刀开关的图形符号
低压断路器的图形符号熔断器的图形符号
. 电路图常用符号：
AC 交流电
DC 直流电
FU 熔断器
G 发电机
M 电动机
HG 绿灯
HR 红灯
HW 白灯
HP 光字牌
K 继电器
KA(NZ) 电流继电器(负序零序)
KD 差动继电器
KF 闪光继电器
KH 热继电器
KM 中间继电器
KOF 出口中间继电器
KS 信号继电器
KT 时间继电器
KV(NZ) 电压继电器(负序零序)
KP 极化继电器
KR 干簧继电器
KI 阻抗继电器
KW(NZ) 功率方向继电器(负序零序) KM 接触器
KA 瞬时继电器；瞬时有或无继电器；交流继电器
KV电压继电器
L 线路
QF 断路器
QS 隔离开关
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
PQS 有功无功视在功率
EUI 电动势电压电流
SE 实验按钮
SR 复归按钮
f 频率Q——电路的开关器件
FU——熔断器
FR——热继电器
KM ——接触器
KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件
FU——熔断器
KM——接触器
KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关
SA 转换开关
电流表PA
电压表PV
有功电度表PJ
无功电度表PJR
频率表PF
相位表PPA
最大需量表(负荷监控仪) PM
功率因数表PPF
有功功率表PW
无功功率表PR
无功电流表PAR
声信号HA
光信号HS
指示灯HL
红色灯HR
绿色灯HG
黄色灯HY
蓝色灯HB
白色灯HW
连接片XB
插头XP
插座XS
端子板XT
电线电缆母线W
直流母线WB
.
插接式(馈电)母线WIB
电力分支线WP
照明分支线WL
应急照明分支线WE
电力干线WPM
照明干线WLM
应急照明干线WEM
滑触线WT
合闸小母线WCL
控制小母线WC
信号小母线WS
闪光小母线WF
事故音响小母线WFS
预报音响小母线WPS
电压小母线WV
事故照明小母线WELM
避雷器F
熔断器FU
快速熔断器FTF
跌落式熔断器FF
限压保护器件FV
电容器C
电力电容器CE
正转按钮SBF
反转按钮SBR
停止按钮SBS
紧急按钮SBE
试验按钮SBT
复位按钮SR
限位开关SQ
接近开关SQP
手动控制开关SH
时间控制开关SK
液位控制开关SL
湿度控制开关SM
压力控制开关SP
速度控制开关SS
温度控制开关辅助开关ST 电压表切换开关SV
电流表切换开关SA
整流器U
可控硅整流器UR
控制电路有电源的整流器VC 变频器UF
变流器UC
逆变器UI
电动机M
异步电动机MA
同步电动机MS
直流电动机MD
绕线转子感应电动机MW 鼠笼型电动机MC
电动阀YM
电磁阀YV
防火阀YF
排烟阀YS
电磁锁YL
跳闸线圈YT
合闸线圈YC
气动执行器YPAYA
电动执行器YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器EV
电加热器加热元件EE
感应线圈电抗器L
励磁线圈LF
消弧线圈LA
滤波电容器LL
电阻器变阻器R
电位器RP
热敏电阻RT
光敏电阻RL
压敏电阻RPS
接地电阻RG
放电电阻RD
启动变阻器RS
频敏变阻器RF
限流电阻器RC
光电池热电传感器 B
压力变换器BP
温度变换器BT
速度变换器BV
时间测量传感器BT1BK 液位测量传感器BL
温度测量传感器 BHBM
.。
