有关电表示数的电路故障专题2015.1.26

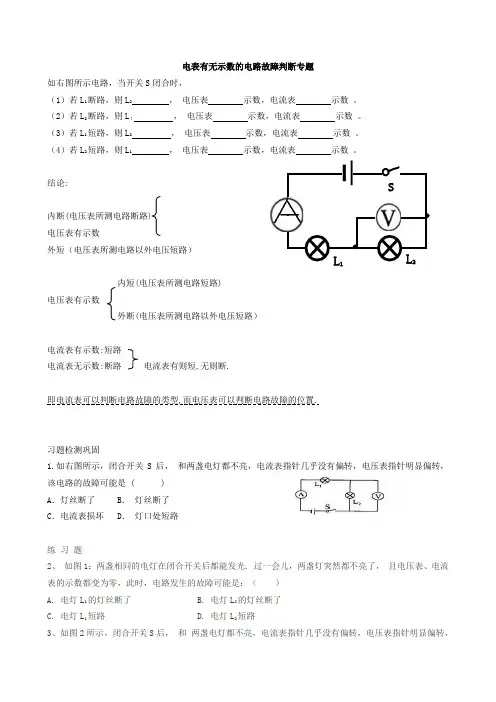

电表有无示数的电路故障判断专题
电表有无示数的电路故障判断专题如右图所示电路，当开关S 闭合时，（1）若L 1断路，则L 2 ， 电压表 示数，电流表 示数 。
（2）若L 2断路，则L １ ， 电压表 示数，电流表 示数 。
（3）若L 1短路，则L 2 ， 电压表 示数，电流表 示数 。
（4）若L 2短路，则L 1 ， 电压表 示数，电流表 示数 。
结论:内断(电压表所测电路断路)电压表有示数外短（电压表所测电路以外电压短路）内短(电压表所测电路短路)电压表有示数外断(电压表所测电路以外电压短路）电流表有示数:短路电流表无示数:断路 电流表有则短,无则断.即电流表可以判断电路故障的类型,而电压表可以判断电路故障的位置.习题检测巩固1.如右图所示，闭合开关S 后， 和两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 ( )A ．灯丝断了B ． 灯丝断了C ．电流表损坏D ． 灯口处短路练 习 题2、 如图1：两盏相同的电灯在闭合开关后都能发光. 过一会儿，两盏灯突然都不亮了， 且电压表、电流 表的示数都变为零，此时，电路发生的故障可能是：（ ）A. 电灯L 1的灯丝断了B. 电灯L 2的灯丝断了C. 电灯L 1短路D. 电灯L 2短路3、如图2所示，闭合开关S 后， 和 两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，S L 2L 1该电路的故障可能是( )A、灯丝断了B、灯丝断了C、电流表损坏D、灯口处短路4、图3所示的电路中小灯泡正常发光．若将电流表和电压表的位置对换，则（）A.小灯泡不会发光 B .小灯泡会被烧坏C.电流表示数不变D.电压表示数不变图1 图2 图35、在图4中所示的电路中，电源电压保持不变. 闭合开关S，电路正常工作. 过了一会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（）A. 电阻R一定断路B. 电阻R一定短路C. 灯L的亮度可能不变D. 灯L可能变亮6、某同学做电学实验，如图5所示电路，开关闭合后，小灯泡发光，两表均有示数. 在实验过程中，突然电灯熄灭电压表示数增大电流表示数几乎为零. 请判断出现该现象的原因是（）A. 灯泡被短路B. 开关被断开C. 灯丝被烧断D. 滑动变阻器被烧断7、如图6：电源电压保持不变，闭合开关后，灯L1、L2都亮了. 过一会，其中一盏灯突然熄灭了，但电流表电压表的读数都不变，发生这一现象的主要原因是（）A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 电灯L2断路图4 图5 图6拓展提高1.在下图中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。
电路故障电表示数变化专项练习
R2 R2 R1 R1R2 A 1A 2A V电路故障电表示数变化专项练习一、电路故障1．如图所示，闭合开关后，灯泡 ，电流表 电压表 。
2．如图电路，S 闭合后，移动滑片灯不亮，用电压表测得ad 间的电压为4.5V ，ab 间电压也为4.5V ,bc 间电压为0,则电路故障为[ ]A.等通路,变阻器断路B.灯断路,变阻器短路C.灯.变阻器都短路D.灯.变阻器都断路 3．如图,闭合开关,L1L2都发光, 突然一盏灯熄灭,而电流表.电压表示数都不变,则[ ] A.灯L1短路 B. .灯L2短路 C. .灯L1断路 D. .灯L2断路4.如图电路，，R1=R2，开关闭合时，电流表示数相等，则[ ] A.R1短路 B.R1断路 C. R2短路 D. R2开路5.如图，闭合开关，两灯都不亮，电压表测得Uad=6V , Ubd=6V ,Ubc=6V , 如导线连接无问题，则故障可能是[ ]A.L1灯丝断了B. .L2灯丝断了C.滑动变阻器坏了D. L1, L2 灯丝都断了6. 小强同学按右图连接好了电路，合上开关S 后，发现两灯均不发光。
为检测出电路故障，他将电压表接到灯Ll 两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是[ ]A ．灯L 1短路B ．灯L 2断路C ．电流表烧坏了 D. 灯L1开路7．如图所示，若开关S 闭合后，灯L 1、L 2均不亮，当小华将导线连接在灯L 1两端时，两灯均不亮，将导线连接在灯L 2两端时，灯L 1亮而灯L 2不亮.由此可以判断 [ ] A ．灯L 1短路 B ．灯L 2短路 C ．灯L 1断路 D ．灯L 2断路8．如图，当闭合开关时，L 1亮，L 2不亮，○A 和○V 均有示数，故障的原因可能是[ ] A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路9．如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。
过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是[ ]A 、灯泡L 1灯丝断了B 、灯泡L 2灯丝断了C 、灯泡L 1短路D 、灯泡L 2短路 L1 L210．如图闭合开关时，有一只灯不亮，电流表有示数，电压表无示数，则下列判断正确的是[ ] A.L1断路 B. L1短路 C. L2断路 D. L2短路11如图所示，闭合开关S 后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 [ ]A 、L1灯丝断了B 、L2灯丝断了C 、电流表损坏D 、L2灯口处短路12．如图，S 闭合后，L1L2都能发光，两表示数分别为0.3A 和3V ，一段时间后，两灯突然同时熄灭，电流表示数几乎为0，电压标为6V,原因是[ ]A.L1灯丝断了B. L1灯丝断了C.电流表坏了（开路）D. 电压表坏了13.如图甲测定小灯泡电阻实验电路图。
电流表和电压表判断电路故障专题分析报告
电流表和电压表判断电路故障专题分析一、电路故障分析首先要进行电路结构分析了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量。
先根据电流表的有无示数确定电路开路还是短路。
再根据电压表是否有示数来确定电路故障出现在那个部位。
(利用电流表、电压表判断电路故障)1电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：与电压表并联的用电器短路。
2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数。
3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，可能是主电路断路导致无电流。
二、典型例题动态电路部分目标1：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化(一)•串联电路中滑动变阻器的滑片P的位置的变化引起的变化分析：先确定电路，再看电阻变化，再根据欧姆定律判断电流变化，最后根据欧姆定律的变形公式判断电压变化。
例1:如图1,是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断：A表示数将，V表示数将。
针对练习：(1) _______________________________________________ 、如图2，当滑片P向左移动时，A表示数将，V表示数将 _________________________________________________________ 。
(2)、如图3，当滑片P向左移动时，A表示数将，V表示数将。
(3)、如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时( )A、电流表示数变大，灯变暗B 、电流表示数变小，灯变亮C 电压表示数不变，灯变亮D 、电压表示数不变，灯变暗(4)、如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时( )A、电压表示数变大，灯变暗C 电流表示数变小，灯变亮B 、D 、电压表示数变小，灯变亮电流表示数不变，灯变暗（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例2 : 如图6，当滑片P向右移动时，V表示数将，A1表示数将，A2表示数将分析: 先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断针对练习：(5) _____________________________________________ 、如图7,当滑片P向右移动时，V表示数将___ ，A1表示数将 _______________________________________________________ ，A2表示数将_______ 目标2:开关的断开或闭合引起电路中电学物理量的变化（一）、串联电路中开关的断开或闭合引起的变化例3:在如图8所示的电路中，将开关S闭合，则电流表的示数将____________ ，电压表的示数将 ________ （均填“变大”、“变小”或“不变”）。
电表示数变化专题
3、如图所示，当滑片P向左移动时，下列 说法正确的是（ D ）
A、电流表电压表示数均减小 B、电流表电压表示数均增大 C、电流表减小，电压表增大 D、电流表增大，电压表减小
2、根据滑动变阻器滑片情况或开关通断引起 的电路结构变化判断电路中电阻的变化
3、根据欧姆定律或是相应物理规律判断 电流表、电压表的示数变化情况及相应 电路中的功率变化情况。
1、如图，当开关S1由闭合 变为断开时，电流表A1 和A 的示数将如何变化？
2、如图所示电路中，电源电压保持 不变，当闭合开关S时，下列判断正 确的是 （ A ）
例3：如图所示， 当开关S1 ， S2 由都闭合到开 关S示数会
发生怎样的变 化？
例4、如图所示，开关S闭 合后，灯泡L1 、L2 均发 光，试分析出现下列故障 时，电流表和电压表示数 如何变化？
（1）灯L1的接线处出现 短路
（2）灯L1的灯丝烧断
1、分析电路结构及电流表电压表的测量对象， 画出等效电路图。
授课教师：
例1 例2 例3
例4 思路
例1：如图所示电路， 电源电压不变，开关 S闭合后，当滑动变 阻器的P向右移动的 过程中，试分析电流 表、电压表的示数变 化情况？灯泡的实际 功率的变化情况？灯 泡是变暗还是变亮？
例2、如图所示电路，电源电压不变，开 关S闭合后，当滑动变阻器的P向右移动 的过程中，试分析电流表、电压表的示 数如何变化？电路中的总功率及R2的功 率又将如何变化？
4、学习电学知识后，物理兴趣 小组对亮度可调的应急灯进行了 探究，发现它的亮度调节开关相 当于一个滑动变阻器，电路如图 所示。闭合开关，用电压表和电 流表对其进行测量，调节滑动变 阻器使灯泡变亮的过程中，电压 表和电流表的示数变化情况是怎 样的？
中考物理复习电表示数变化专题(含中考真题)
中考物理专题复习---电表示数变化和电路故障一、滑动变阻器导致的电表示数变化1.如图1，当滑片P向左移动时，电流表示数将，电压表示数将2.如图2，当滑片P向右移动时，电流表示数将，电压表示数将3.如图3，当滑片向左移时，电压表示数将，电流表A1示数，A2示数，4.如图4，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，电压表与电流表示数的比值______。
图1图2图3图45.如图5，滑片P向左移，电流表示数_____，电压表示数______。
6.如图6，当滑片P向左移动时，电流表示数_____，电压表示数______。
7.如图7，当滑片P向右移动时，A1表示数_____，A2表示数_____和V表示数_____8.如图8，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，图5图6图7图8二、开关状态引起的电表示数变化9.如图9，先闭合S，再闭合S’，S’从断开到闭合，电流表的示数将______。
10.如图10，先闭合S1再闭合S2，S2从断开到闭合电压表的示数将____，电流表的示数将______。
11.如图11，R1、R2、R3阻值相等。
只闭合S时，电流表示数是I；再闭合S1电流表示数为_____；再闭合S2，电流表示数为____。
（两空均填I的倍数如1/2I,2I，3I等）图9图10图11三、电路故障引起的电表示数变化分析：串联电路的故障现象12.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一会儿，两个电表的示数均变大，则下列判断中正确的是（）A电阻R可能短路，灯L变亮。
B灯L一定断路。
C电阻R一定断路，灯L变暗。
D灯L一定短路。
13.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一段时间，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（）A灯L可能断路，电流表的示数变小。
电路故障 电表示数变化 选择题

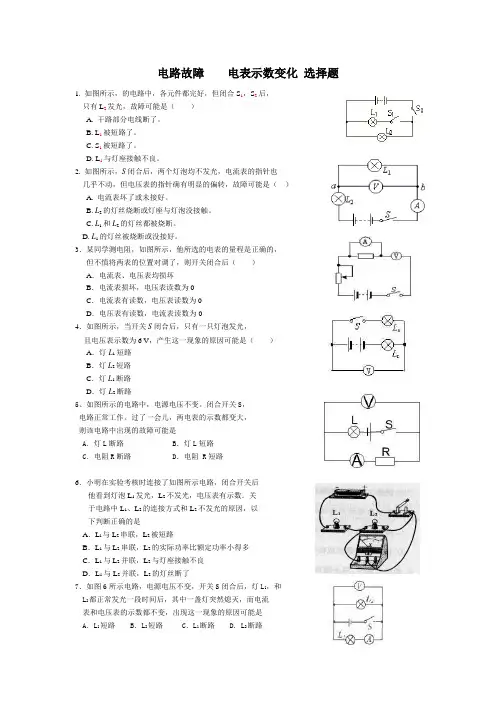

电路故障电表示数变化选择题1. 如图所示，的电路中，各元件都完好，但闭合S，S2后，只有L2发光，故障可能是（）A. 干路部分电线断了。
B. L1被短路了。
C. S1被短路了。
与灯座接触不良。
D. L2. 如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，故障可能是（）A. 电流表坏了或未接好。
B. L2的灯丝烧断或灯座与灯泡没接触。
C. L1和L2的灯丝都被烧断。
D. L的灯丝被烧断或没接好。
3．某同学测电阻，如图所示，他所选的电表的量程是正确的，但不慎将两表的位置对调了，则开关闭合后（）A．电流表、电压表均损坏B．电流表损坏，电压表读数为0C．电流表有读数，电压表读数为0D．电压表有读数，电流表读数为04．如图所示，当开关S闭合后，只有一只灯泡发光，且电压表示数为6 V，产生这一现象的原因可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路5、如图所示的电路中，电源电压不变。
闭合开关S，电路正常工作。
过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是A．灯L断路 B．灯L短路C．电阻R断路 D．电阻 R短路6．小明在实验考核时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数．关于电路中L1、L2的连接方式和L2不发光的原因，以下判断正确的是A．L l与L2串联，L2被短路B．L1与L2串联，L2的实际功率比额定功率小得多C．L1与L2并联，L2与灯座接触不良D．L1与L2并联，L2的灯丝断了7．如图6所示电路，电源电压不变，开关S闭合后，灯L1，和L2都正常发光一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A．L1短路 B．L2短路 C．L1断路 D. L2断路8.如图7所示，闭合开关S 时，灯泡L 1、L 2都不亮。
用一段 导线的两端接触a 、b 两点时，两灯都不亮；接触b 、c 两点时， 两灯都不亮；接触C 、d 两点时，两灯都亮。
专题二电表示数变化专题
专题二、电表示数变化问题题型一：开关型（由开关的断开与闭合实现电路的转换，引起电表示数变化。
）1. 在如图1所示的电路中，R1、R2是定值电阻，电源电压U 保持不变。
当开关S1由断开变为闭合时，电压表 ，电流表 。
2.如图2电源电压恒定，断开S1、S3，闭合S2，两表均有示数；再断开S2，闭合S1、S3，电压表 ，电流表 。
题型二：变阻器型（由滑动变阻器滑片移动导致接入电路电阻改变，引起电路中电流表、电压表示数的变化。
）此类按滑动变阻器的变化又可分为五种类型。
（一）串联电路中由滑动变阻器的滑片移动引起电路中电表示数变化。
3.如图5，开关闭合后，当滑动变阻器滑片向左移动过程中，电压表 ，电流表 。
（二）并联电路中由滑动变阻器的滑片移动引起电路中电表示数变化。
4. 在图6所示电路中，电源电压保持不变，当滑动变阻器的滑片由左向右移动到中点的过程中，A1 ，A2 ， V 。
图6（三）由滑动变阻器的滑片移动引起电表示数的非单调变化。
5.如图8所示，当滑动变阻器Ｒ2的滑片自ａ端向ｂ端滑动时，电流表 （四）由滑动变阻器的滑片移动引起电表示数变化范围的界定及应用。
6.在如图9所示电路中，电源电压为10伏，且保持不变，电阻Ｒ1＝20欧，滑动变阻器Ｒ2的最大阻值是30欧，则当滑动片Ｐ在滑动变阻器上滑动时，电流表示数变化的最大范围 、电压表上示数变化的最大范围是图8 图9（五）由滑动变阻器的滑片移动引起电表示数之比的变化。
7、如图11所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电压表与电流表的示数之比 。
（选填“变大”、“变小”或“不变”） 8、如图12所示。
当滑动变阻器滑片向右移动时，电流表A1示数与电流表A2的示数之比 。
（选填“变大”、“变小”或“不变”）图11 图12题型三：假变阻器型（即滑动变阻器的电阻线全部接入电路，其滑片的移动不能改变自身连入电路的电阻，但有可能引起电路电流表、电压表示数的变化。
如何根据电表示数变化找电路故障.
如何根据电表示数变化找电路故障物理组：冯英会内容摘要：电路中只含有电压表时的故障分析；电路中只含有电流表时的故障分析；电路中含有电压表和电流表的故障分析；关健字：电压表示数；电流表示数；故障分析。
电路出现故障的原因非常多，一些故障能引起电路中电压表、电流表示数发生变化。
通过分析电压表、电流表示数的变化就能找到电路故障。
一、如果出现故障的电路中只含有电压表，故障引起电压表示数变化，如何分析电路故障引起电压表示数变化一般有以下两种情况：（一）：电压表示数变大，接近电源电压（电压表指针有明显偏转）如图1所示，开关S闭合后，两灯都发光，过了一段时间，电压表示数突然变大，接近电源电压，分析此电路中出现的故障。
分析：电压表有示数，说明有电流流过电压表，即电压表两侧的电路与电压表能形成通路，电压表示数接近电源电压，即A、B两点间电压接近电源电压，造成这样的原因有两种：图1 图2 原因一：与电压表并联的A、B两点间电路发生断路。
当A、B两点间电路发生断路时，它的电路图相当于图2中灯L1和电压表串联，在串联电路中，各用电器两端电压之比等于各用电器电阻之比，由于电压表内阻非常大，所以电源电压几乎被A、B两点间电路全部分去，所以电压表示数很大，接近电源电压。
这种故障造成两灯都不发光。
原因二：与电压表并联的两点之外用电器发生短路。
即灯L1发生短路。
当灯L1发生短路时，它的电路图相当于图3所示电路，A、B两点间电压和电源电压相等。
灯L1不发光，灯L2图3 图4 （二）：电压表示数变小接近于0如图1所示，开关S闭合后，两灯都发光，过了一般时间，电压表示数突然变为0，分析此电路中出现的故障。
分析：电压表没有示数，说明没有电流流过电压表，即电压表两侧的电路与电压表不能形成通路，造成这样的原因也有两种：原因一：与电压表并联的A、B两点间电路发生短路，它的电路如图4所示，与电压表关联的A、B两点是电路发生短路，这段电路相当于导线，即电压表被短路，电流不再流过电压表，所以电压表示数变为0，此时灯L1发光，灯L2不发光。
