AutoCAD中的比例设置和应用

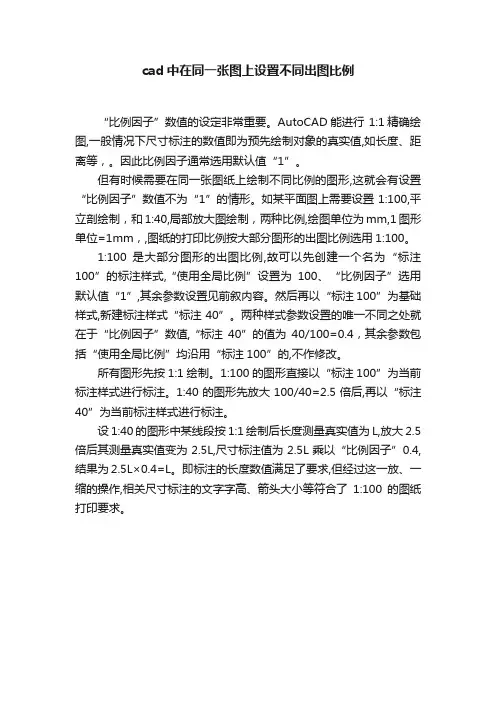

cad中在同一张图上设置不同出图比例
cad中在同一张图上设置不同出图比例
“比例因子”数值的设定非常重要。
AutoCAD能进行 1:1精确绘图,一般情况下尺寸标注的数值即为预先绘制对象的真实值,如长度、距离等，。
因此比例因子通常选用默认值“1”。
但有时候需要在同一张图纸上绘制不同比例的图形,这就会有设置“比例因子”数值不为“1”的情形。
如某平面图上需要设置1:100,平立剖绘制，和1:40,局部放大图绘制，两种比例,绘图单位为mm,1图形单位=1mm，,图纸的打印比例按大部分图形的出图比例选用1:100。
1:100是大部分图形的出图比例,故可以先创建一个名为“标注100”的标注样式,“使用全局比例”设置为100、“比例因子”选用默认值“1”,其余参数设置见前叙内容。
然后再以“标注100”为基础样式,新建标注样式“标注40”。
两种样式参数设置的唯一不同之处就在于“比例因子”数值,“标注40”的值为40/100=0.4，其余参数包括“使用全局比例”均沿用“标注100”的,不作修改。
所有图形先按1:1绘制。
1:100的图形直接以“标注100”为当前标注样式进行标注。
1:40的图形先放大100/40=2.5倍后,再以“标注40”为当前标注样式进行标注。
设1:40的图形中某线段按1:1绘制后长度测量真实值为L,放大2.5倍后其测量真实值变为2.5L,尺寸标注值为2.5L乘以“比例因子”0.4,结果为2.5L×0.4=L。
即标注的长度数值满足了要求,但经过这一放、一缩的操作,相关尺寸标注的文字字高、箭头大小等符合了1:100的图纸打印要求。
AutoCAD图形缩放与比例设置
AutoCAD图形缩放与比例设置一、在“模型”选项卡中绘图出图（不推荐使用）对于绘制简单的图形，也可只用“模型”选项卡，即按以前版本的方式工作。
1. 设置绘图比例首先根据要画的图形实际尺寸和出图的打印尺寸算出缩放比例，在确定比例时，要留出标题栏，按图形有效区域确定出图尺寸。
将比例归整到国家标准系列，在模型空间按照出图图幅设置“图形界限”，按照确定的比例缩放画图。
2. 尺寸标注标注前，首先按绘图比例确定标注比例。
如绘图比例1:10，即画图尺寸缩小10倍。
设置标注比例应为10：1，这样，标注的尺寸刚好为实际尺寸。
设置尺寸标注比例方法如下：（1）选择菜单的“格式/标注样式”，打开“标注样式管理器”对话框，如图1所示。
图1 标注样式管理器（2）在“标注样式管理器”对话框中，单击“修改…”按钮，打开“修改标注样式”对话框。
(3) 在对话框中，单击“主单位”选项卡。
(4) 在“主单位”选项卡“测量单位比例”设置区，在“比例因子”数字微调框中输入“10”，如图2所示。
图2 “修改标注样式”对话框(5) 单击“确定”按钮。
再单击“关闭”按钮。
通过上述设置后，标注尺寸数字自动扩大10倍，为实际尺寸数字。
3. 出图设置如正式出图,应在“模型”选项卡中，绘制标题栏，附加说明文字。
（1）如是普通打印机，在Windows系统中安装好打印机驱动程序。
并在AutoCAD再安装CAD用的打印驱动程序。
方法如下：选择菜单“文件/打印机管理器”，在“Plotters”窗口中（实际为Windows资源管理器窗口），双击“添加打印机向导”按钮，按照提示进行操作,并进行适当设置，这里不详说。
图3 添加打印机(2) 页面设置。
打印之前，必须先完成打印设备、打印样式、图纸大小、打印方向等设置工作。
图4 打印机选择下面只涉及到图形比例设置部分。
在“面页设置—模型”对话框中，选择“布局设置”选项卡，在“打印比例”设置区，单击“比例”下拉式列表框，选择“1:1”.如图5所示。
AutoCAD绘图环境设置
AutoCAD绘图环境设置概述AutoCAD是一款广泛应用于工程设计和绘图领域的软件。
在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。
本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。
单位设置在AutoCAD中，设置正确的单位对绘图非常重要。
单位设置影响着绘图的尺寸和比例。
可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。
2. 输入UN或UNITS命令，弹出单位设置对话框。
3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。
4. 设置长度类型，如十进制、工程、科学等。
5. 点击确定应用设置。
图层管理图层是AutoCAD中管理和组织绘图元素的重要工具。
通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。
图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。
2. 输入LA或LAYER命令，打开图层管理器。
3.在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。
4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。
对象属性设置在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。
可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。
2. 输入PROP或PROPERTIES命令，打开属性设置面板。
3. 在属性设置面板中可以设置对象的颜色、线型、线宽等属性。
4. 确定设置后，再次点击绘图区域即可应用属性设置。
快捷键设置AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。
为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。
2. 在自定义用户界面对话框中选择键盘快捷键。
3. 在快捷键设置中可以为命令或操作设置快捷键。
cad坐标比例怎么调整
CAD坐标比例调整方法
在CAD软件中，调整坐标比例是一项非常重要的功能，它可以帮助用户更准
确地绘制和编辑图形。
下面将介绍一些常见的CAD软件中如何调整坐标比例的方法。
AutoCAD
在AutoCAD中，要调整坐标比例，首先需要打开绘图界面，并进入“设置”选项。
在设置中，找到“单位设置”，这里可以设置绘图时的单位，包括长度单位和角度单位。
在单位设置中，可以调整比例尺和精度，从而实现对坐标比例的调整。
另外，在AutoCAD中，还可以通过“缩放”命令来调整图纸的比例。
通过输入缩
放比例的方式，可以对整个图纸进行等比例缩放，从而调整坐标比例。
SolidWorks
在SolidWorks中，要调整坐标比例，可以在绘图界面上方的工具栏中找到“比例”的选项。
在比例选项中，可以直接输入所需的比例尺，从而对绘图进行比例放
大或缩小。
另外，SolidWorks还提供了一些常用的比例尺选项，用户可以直接选
择使用。
CATIA
在CATIA中，调整坐标比例也是非常简单的。
首先，在绘图界面中找到“工具”
选项，然后选择“选项”。
在选项中，可以找到“单位”选项，这里可以设置绘图时的
单位和坐标比例。
通过调整单位和比例选项，可以实现对坐标比例的调整。
总结
通过以上介绍，我们可以看到，在不同的CAD软件中，调整坐标比例的方法
有所不同，但都比较简单和直观。
通过掌握这些方法，用户可以更加灵活和准确地进行绘图工作，提高工作效率和精度。
希望以上内容对您有所帮助。
cad中的线型比例是什么意思
时间:2012-11-16 来源:网络浏览次数: 319 次线型比例在AUTOCAD中每个图元对象都有线型比例这个属性，它的作用是控制虚线、点划线等不连续的线型的比例。
如果线型比例数值太小，虚线会显得很碎，而太大，虚线就会显示成实线，影响读图。
可通过以下几种方式修改对象的线型比例：一、系统变量LTSCALE（正实数）可以全局修改新建和现有对象的线型比例，默认值是1。
一般情况下应根据当前图形的比例设置LTSCALE的值，比如图形比例是1:2,就设置LTSCALE的值为2。
二、系统变量CELTSCALE（正实数）可设置新建对象的线型比例。
三、通过属性对话框可修改指定对象的线型比例。
四、如果在布局中出图，则需正确设置系统变量PSLTSCALE（值为0或1），以控制图纸空间的线型比例：当PSLTSCALE=0时，线型的虚线长度基于创建对象的空间（图纸或模型）的图形单位，使用由LTSCALE 命令设置的全局比例因子，这样各个视口比例不一样时，虚线等线段的显示效果不一样。
当PSLTSCALE=1时，视口比例决定线型比例。
在这种模式下，视口比例不同，但显示的线型效果相同。
注意：设置PSLTSCALE后需重新生成视图才能看到更新后的对象。
建议如布局中只有一个视口或多个比例相同的视口可设置PSLTSCALE=0，使用全局线型比例就可以了，如果有多个比例不同的视口，则设置PSLTSCALE=1，由视口比例决定线型比例。
如果不使用布局，就只用设置LTSCALE就可以了。
-----------------------------------------------------如有兴趣可以学下下面几个全局弯量。
〖LTSCALE〗线型定义中的虚线规范根据图形单位提供。
LTSCALE 系统变量用于控制图形中的全局线型比例因子。
如果更改该比例因子，图形中线型的外观也会改变。
例如，设置为 1 的LTSCALE 变量表示线型定义中指定的虚线长度直接读取为图形单位。
CAD图形比例与缩放解析
CAD图形比例与缩放解析如今，CAD软件在工程设计和制图领域得到了广泛的应用。
作为一名CAD设计师，了解图形比例与缩放是非常重要的技巧。
本篇文章将深入探讨CAD图形比例与缩放的解析。
首先，我们需要了解图形比例的概念。
在CAD设计中，图形比例指的是图形对象在实际尺寸与图纸尺寸之间的比例关系。
通常，我们会根据实际尺寸和图纸尺寸来确定适当的比例。
比如，1:50的比例意味着实际尺寸是图纸中显示的尺寸的50倍。
要在CAD软件中设置图形比例，我们可以使用“比例比例”命令。
在AutoCAD中，我们可以通过输入命令“SCALE”来访问该功能。
在Revit中，可以使用“缩放”工具来设置比例。
通过这些命令，我们可以轻松地将图形按比例缩放。
在进行图纸缩放时，我们需要注意几个关键点。
首先，要确保选择正确的缩放基点。
基点是图形缩放的参考点，影响整体缩放结果。
其次，要选择适当的比例因子。
过大或过小的比例因子都可能导致图形变形或无法正确显示。
最后，要注意缩放是等比例缩放还是非等比例缩放。
等比例缩放保留图形的所有比例关系，而非等比例缩放可能会改变图形的形状。
当我们需要进行图形比例转换时，可以使用CAD软件提供的转换工具。
在AutoCAD中，我们可以使用“单位”命令来进行单位转换。
例如，将毫米转换为英寸。
在Revit中，我们可以使用“项目单位”设置来进行单位转换。
除了图形比例，CAD软件还提供了一些其他的缩放技巧。
例如，我们可以使用“缩放窗口”命令来选择特定区域进行缩放。
这对于复杂的图形或需要关注特定区域的设计非常有用。
此外，我们还可以使用“拉伸”工具来对图形进行精确缩放。
在进行CAD图形比例与缩放时，有几个常见的问题需要注意。
首先，比例设置错误可能导致图形尺寸不准确。
因此，在设置比例之前，要确保已经准确地测量了实际尺寸。
其次，没有考虑比例的锁定和解锁可能会导致图形缩放失效。
因此，在进行缩放之前，要检查是否被锁定或解锁。
最后，一些CAD软件在缩放过程中可能会隐藏或显示某些图形对象。
AutoCAD中各种比例的设置方法
１ 图 比例 和 屏 幕 缩 放 比例 的 关 系 ． 绘
绘图 比例和屏幕缩放 比例最大 的区别 ， 就在于实质放
大和表面放大 。 绘图 比例是图形中实体 目标 的实质放大倍 数， 而屏幕缩放 比例是 当前 视窗的表 面放大倍数 （ 素点 像
结构复杂的图形 ， 根本无法看清其 中某一小部分 的具体结
构。为了解决上述两个方 面的问题 ， ｕｏ Ａ Ａ ｔＣ Ｄ提供 了屏幕 缩放命令 Ｚ ｏ 方便对当前视窗进行屏幕缩放 。 ｏｍ， 屏幕缩放 比例 ，实际上就是用 Ｚ ｏ ｏｍ命令进行屏幕缩 放前后 的当前视 窗放大 （ 或缩小） 的倍数 。当该 比例大于 １
利用 Ａ ｔ Ａ ｕｏ Ｄ绘制 工程图样 时 ，合理设置 比例是 一 Ｃ 项非常关键的内容 。由于 Ａ ｔ Ａ ｕ Ｃ Ｄ绘图中比例 的虚拟化 ， ｏ 使得许多人对 如何合理设置绘 图 比例 ， 如何协 调绘 图比例 和尺寸标注 、 屏幕缩放 ， 以及 出图比例之间 的关 系等具体 而现实的问题迷惑不解 。 他们往往知道如何画线 、 画图， 如 何绘制剖 面线 、 注文字 ， 因为不 知如何合 理设置 比例 标 却 而无法绘制一张完整 的工程图纸。在 Ａ ｔＣ Ｄ中， ｕｏ Ａ 长期闲
一
种 是 绝 对 绘 图 比例 ， 一种 是 相 对 绘 图 比例 。 绝 对 绘 图 另
绘 图比例决定实 际物体 和计算机 图形 的尺寸关系 ， 尺 寸标 注 比例决定 计算机 图形 实体和 尺寸文本数 值之间 的 比例关系 。尺寸文本数值应该反 映实 际物体 的尺寸 ， 当 而 尺寸标注 比例为 １ ， 时 尺寸标注命 令测量 出的文本数值只 反映计算机图形实体的尺寸 。因此 ， 尺寸标注 比例和绘图
cad一张图上不同绘图比例如何设置
cad一张图上不同绘图比例如何设置800×600一般是用a1图框的，1：100比例。
硬是要套上a0图筐就是：1：200的比例。
具体就是在cad图纸空间中，先插入a0图框，然后，在视图菜单中，选择新建视口，然后输入mvset命令，选择s参数，然后分别输入：100，200（分别指模型空间比例和图纸空间比例）然后确定。
最后，输入ms命令，把图纸的位置拉好就行了，关于图纸空间的具体教程如下：CAD图纸空间功能好像很少有人用过图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD中的比例设置和应用
在图纸上绘图时，应在开始之前先确定比例。
此比例是绘制对象的尺寸与图形所表示的对象的实际尺寸之比值。
例如，在建筑图形中每四分之一英寸可能表示房间平面布置图的一英尺。
所选比例必须使对象的图形布满图纸。
而在AutoCAD中，将反转此过程。
可以用指定单位类型(建筑单位制、十进制等等)或默认单位类型(十进制)绘图。
屏幕上每个单位都可表示所需的单位制：英寸、毫米、千米。
因此，假如绘制发动机部件，一个单位可能相当于一毫米。
假如绘制舆图，一个单位可能相当于一千米。
也就是说，刚开始绘图时无需考虑绘图比例的题目，就按1:1绘图，这是CAD绘图的一个明显的特点。
到打印出图时再考虑出图的比例，打印时，可以为图形的不同部分设置不同比例。
尽管打印前无需指定图形比例，但还是可以提前输进下边几项的缩放尺寸：
1、文字(假如在模型空间中绘制)
2、标注(假如在模型空间中绘制)
3、非连续线型
4、填充图案
5、视图(仅在布局视口中)
缩放这些元素以确保在终极的图形中得到它们的正确尺寸，当然在图形中会用到多种文字格式、标注样式和填充图案，可以灵活的调节比例因子。
在模型空间中指定比例因子
假如计划从模型选项卡打印图形，则应该通过将图形比例转换为比例1:n 计算精确的比例因子。
该比例把打印单位当作代表正绘制对象实际尺寸的图形单位。
例如，假如绘图比例为1/4 英寸= 1 英尺，可以按如下步骤计算出比例因子48：
1/4" = 12"
1 = 1
2 x 4
1(打印单位)= 48(图形单位)
用同样的计算方法，1/8 英寸= 1 英尺的比例因子是96，1 英寸= 20 英尺的比例因子是240。
假如使用公制，比如图纸尺寸可能为210 x 297 mm(A4 纸)，比例因子为20。
按如下方法计算图形界限：
210 x 20 = 4200 mm
297 x 20 = 5900 mm
建立比例因子之后，可以用它设置文字高度、标注尺寸、线型比例、填充图案比例和视口比例。
完成图形之后，可以按任何比例进行打印，或按不同的比例打印模型的不同视图。
应用比例因子
设置下列元素的值，决定是否想要从模型空间或图纸空间布局中打印。
文字, 创建文字时设置文字高度或在文字样式(STYLE) 中设置固定文字高度。
模型空间的文字打印高度应按比例因子增大。
直接创建于布局上的文字应设置为真实大小(1:1)。
标注, 在标注样式(DIMSTYLE) 中或用DIMSCALE 系统变量设置标注比例。
直接创建于布局上的标注应设置为真实大小(1:1)。
线型, 对于从模型选项卡打印的对象，应该使用CELTSCALE 和LTSCALE 系统变量来设置非连续线型的比例。
对于从布局(图纸空间)打印的对象，应该使用PSLTSCALE 系统变量。
填充图案,在"边界填充"对话框(BHA TCH) 中或用HPSCALE 系统变量来设置填充图案的比例。
视图，从布局选项卡打印时，需要使用ZOOM XP 命令，其中XP 是视图相对于图纸尺寸的比例(比例因子的倒数)。
(end)。
