电解电容检验标准
电解电容检验规范
与组装产品实 无干涉不良/无组装不到位 配 1.料号(包装标 ①包装袋上应标明数量、品号、品名、规格、 型号、生产日期及生产厂家；②与承认样品比 示) 较厂商所交实物的料号以及外箱标识的品名料 2.品名(包装标 号与检验验收单中的品名和实物及料号应一 示) 致；③任何有误,均不可接受。 包装外观 不可有破损及脏污 不可混料﹑错料
零件核对 零件整体核对 与样品一致 尺寸(mm) 图面重点尺寸 依据承认规格书 1.外观表面 外观 2.破损 3.引脚 容值 电气参数 电解 测试 漏电流 电容 *引脚沾锡 实配测试
电解电容上的相应规格参数等印字：标称容量 、额定电压、正极条线等与确认样板一致，不 目视比对 能有错漏 不能有顶盖开裂、表皮破损/脱落等 光洁、无污、有无氧化、松动、脱离或变形等 依据承认规格书、BOM表 依据承认规格书 温度360±10℃, 时间3-5S , 焊锡面积大于 95% 目视 目视 LCR 漏电流测 试仪 电烙铁/ 目视 组装产品 目视 目视 目视 目视 目视
编号：
6.注意事项 ：客户有特殊要求时，以客户特殊要求为准；尺寸与性能参数记录6个数据在《IQC进料检验报告》上
7.相关表单﹕<<IQC进料检验报告>>
检验项目 检验内容 规格 检验方法 /检具 目视比对 卡尺 抽样水准 CR 0 MAJ 0.65 √ √ √ √ √ 5-6PCS 5-6PCS 1-3PCS √ √ √ √ √ √ MIN 1.5
电解电容进料检验规范
1.适用范围: 本文件适用于公司內所有产品使用的电解电容来料检查 2.抽样计划﹕A 一般项目执行MIL-STD-105E Ⅱ 单次抽样 B 带“*”为特殊项目（可靠性检测及破坏性检测）采用MIL-STD-105E S2 抽样 3.外观检验环境： 距离：检验光强度250～500 Lux，眼睛距离被测物45-55CM, 检视偏移范围小于45°角。 条件：不得在反光下检验表面、不得使用放大镜检验表面。 检验时间：3-5秒 4.检验要求: 4.1.尺寸检验部位依承认书图纸位置检验 4.2.检验电子料件必须带静电手环/静电手套作业 4.3.检验工具；LCR，电烙铁，漏电流测试仪，电子卡尺等 5.判退：AQL
电解电容检验标准OK
版 本 A.0 页次Page 1 of 2版 本 A.0 页次Page 2 of 2用电桥测电容值将电解电容置于额定低温、高温和常温条件下分别测得的电容量偏差不得超过±5%。
3.3.2 耐压特性用耐压测试仪测试，在正负极加上最大标称值直流电压60S，无异常（如发热严重、本体变形）。
（注：测试大容量高耐压电解电容时先降电压调为0V，把电解电容正负极按要求接好后慢慢调节电压，直到电容的额定电压对电容充电直到充满为止。
测试当中注意安全，测试完毕后对电解电容进行放电，以免触电。
） 3.3.3漏电流测试用电容漏电流测试仪器测试，漏电流I≤0.03CU+10μA。
3.3.4耐温测试用烘烤箱烘烤10min ，烤箱温度设置在电解电容标称温度±2℃。
电解电容无漏液及本体破裂及电容值超出误差范围10％以上。
3.3.5损耗角正切tg 测试用电桥测量电解电容损耗角。
在100Hz 条件下测得的电解电容的损耗角应≤0.5。
3.3.6 可焊性浸焊时，不用助焊剂，3S 内引脚四周有均匀地被焊料覆盖。
四 检验规则4.1 为了检验提交的电解电容器质量是否符合本标准的要求，品质部、生产部应对电解电容器进行交收试验。
4.2 交收试验应从提交批的同一规格中电解电容器均匀抽取，同时提交验收的同一规格电解电容器应为同一批。
五 抽样方案交收试验按GB/T 2828-2003正常检验一次抽样方案执行，其检验项目、抽样方案、检验水平及合格质量水平应符合下表的规定。
验收条款 序号 检验项目 技术要求 试验方法抽样方案缺陷分类 检查水平AQL/%1 外观 2.1 3.1 Ⅲ类2 外形尺寸 2.2 3.2 Ⅱ类 Ⅱ4.03 性能要求2.33.3一次 Ⅰ类S-11.0编制： 日期： 审核： 日期：批准： 日期：。
电解电容测试方法及标准
电解电容测试方法及标准电解电容作为电子设备中的关键元件，其性能的可靠性对于设备的稳定运行至关重要。
为了确保电解电容的质量，对其进行的测试方法及相应的标准成为品质控制中不可或缺的一环。
本文将详细介绍电解电容的测试方法及标准。
一、测试方法1. 外观检查：观察电解电容的外观，查看是否有损坏、漏液、变形等情况。
同时，检查电容的标识是否清晰、完整，包括制造商、容量、电压、精度等信息。
2. 电气性能测试：通过专业的测试设备，对电解电容的电气性能进行测试。
主要包括以下几项：a. 充放电时间测试：通过给电解电容充电，记录其达到额定电压所需的时间，以及放电时的时间常数。
b. 漏电流测试：在额定电压下，测量电解电容的漏电流。
漏电流越小，说明电容的绝缘性能越好。
c. 容量测试：使用专用测试设备，在一定的电压和频率下，测量电解电容的实际容量。
d. 损耗角正切值测试：通过测量电容在一定频率下的有功功率与无功功率的比值，得到损耗角正切值。
该值反映了电容的能量损耗。
3. 环境适应性测试：将电解电容置于高温、低温、高湿等极端环境下，观察其性能的变化，以评估其环境适应性。
二、测试标准1. 外观标准：电解电容外观应无损伤、无漏液、无明显变形。
标识应清晰、完整、易于识别。
2. 电气性能标准：电解电容的电气性能需符合相应的规格要求。
例如，容量误差应在规定的范围内，漏电流应小于某一特定值，损耗角正切值应小于某一特定值等。
3. 环境适应性标准：电解电容应能在一定的温度和湿度范围内正常工作，无性能下降或损坏等现象。
三、测试报告与品质保证测试结束后，应撰写详细的测试报告，记录测试过程、方法和结果。
测试报告应包括以下内容：1. 测试概述：简述测试的目的、范围和所依据的标准。
2. 测试设备与材料：列出用于测试的设备和材料，包括电解电容、测试仪器、电源等。
3. 测试方法：详细描述测试步骤和方法，确保其可重复性和准确性。
4. 测试结果：记录各项性能指标的测试结果，包括但不限于充放电时间、漏电流、容量、损耗角正切值等。
100513电解电容检验标准
A
GB2828-2003
一般II级
AQL=1.5
外观
1、电容表面丝印清晰，无漏印、丝印不清晰。
2、电容表面无变形、破损或露出介质。
3、引脚无伤痕、断裂、氧化、松动。
4、电容短引脚端的PVC封膜上应有“-”标记，为电容器负极，长引脚为正极。
5、电容表面应标注上额定电压和型号。
6、100V以上的大容量电解电容有防爆槽。
电烙铁
A
N=2
Ac=0
Re=1
耐焊性
焊锡温度350℃，时间5s插入深度距电容器本体2mm，取出恢复2h进行测试损耗角正切、电气强度、外观应符合相关要求。
锡炉
AN=2Ac=0R=1批准柯力公司
电解电容器检验标准
文件编号
审核2
修改状态
审核1
编制
制（修）订日期
检验项目
检验要求
检验工具
不良等级
抽样方式
判定
包装
1、包装无破损。
2、外包装标识清晰、整洁、无错误。
3、包装箱上标识型号、数量、生产日期（生产批号）标识。
目视
A
GB2828-2003
一般II级
AQL=1.5
规格型号
实物上标识、包装标签上的规格型号与ERP单上的规格型号一致。
电解电容
漏电流测试仪
A
N=5
Ac=0
Re=1
温度快速变化试验
上、下限温度，循环5次，每个温度点保持30min，试验结束后恢复16h，电容量符合标称容值允许误差范围内，外观上无可见损伤和电解液漏出。
高低温试验箱
LCR数字电桥
A
样品确认时
Ac=0
Re=1
电解电容测试方法及标准
电解电容测试方法及标准
电解电容测试方法包括静态测试和动态测试。
1. 静态测试方法：
- 电解电容的电容值可以使用电桥进行测量，其中包括维纳电桥和韦斯顿电桥。
- 可使用LCR表进行测量，设置为电容测试模式，并将测试夹具连接到电解电容的两个引脚上，读取电容值。
2. 动态测试方法：
- 使用示波器和信号源进行测试。
通过给电容施加正弦波信号，然后观察电容的电压响应，计算得出电容值。
- 使用低反馈电压源将电解电容串联到一个高精度电流源，并测量所施加的电流变化以计算出电容值。
电解电容的测试标准包括以下指标：
- 额定电容值：电解电容的额定电容值是制造商在产品上标注的电容值。
- 等效串联电阻：电解电容会引入一定的等效串联电阻，该电阻会对电容的性能产生影响。
- 工作电压：电解电容具有指定的工作电压范围，超过该电压范围可能会造成电容损坏或性能下降。
- 漏电流：电解电容在正向工作电压下会有一定的漏电流，该值应小于规定的标准值。
- 逆耐压：电解电容在反向工作电压下应具有一定的逆耐压能力，该值应大于规定的标准值。
- 寿命：电解电容的使用寿命与电解液的稳定性有关，应符合
制造商规定的标准寿命。
具体的测试方法和标准会根据电解电容的不同类型和应用领域而有所差异，可根据相关的规范和标准进行测试。

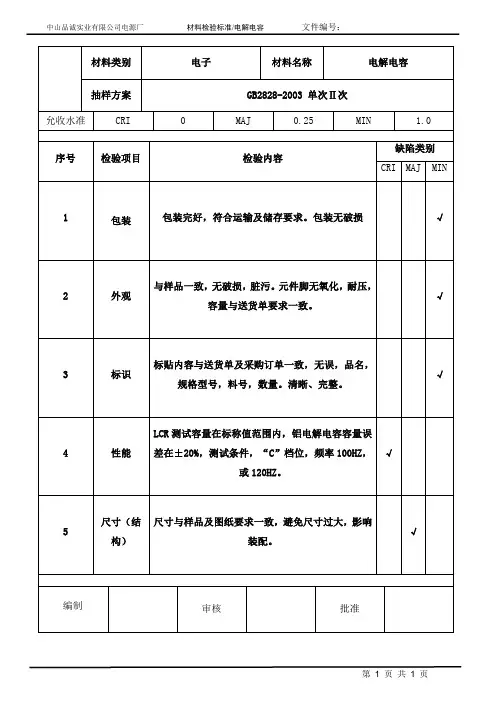

电解电容检验规范
中山品诚实业有限公司电源厂 材料检验标准/电解电容 文件编号：
第 1 页 共 1 页
材料类别
电子 材料名称 电解电容 抽样方案
GB2828-2003 单次Ⅱ次 允收水准 CRI 0 MAJ
0.25 MIN 1.0
序号 检验项目 检验内容
缺陷类别
CRI MAJ MIN 1 包装 包装完好，符合运输及储存要求。
包装无破损 √ 2 外观 与样品一致，无破损，脏污。
元件脚无氧化，耐压，
容量与送货单要求一致。
√
3 标识 标贴内容与送货单及采购订单一致，无误，品名，
规格型号，料号，数量。
清晰、完整。
√ 4 性能 LCR 测试容量在标称值范围内，铝电解电容容量误
差在±20%，测试条件，“C ”档位，频率100HZ ，
或120HZ 。
√
5 尺寸（结
构） 尺寸与样品及图纸要求一致，避免尺寸过大，影响装配。
√
编制
审核 批准。
电解电容检验规范
3.外包装箱料号必须与实物相符.
外箱料号与实物不相符.
4.箱（盒）内物料必须摆放整齐.
物料摆放凌乱.
1.电容器上标识字体必须清晰完整. 字体模糊不可以辨认
2.PVC绝缘层无破损、萎缩.
PVC破损或萎缩铝壳外露
二、
外观
3.管脚无氧化、变形. 目视 依据AQL 4.型号、耐压、容量及工作温度 抽样 MARKING必须与SIR及样品相符.
引脚氧化或弯曲变形. MARKING与SIR及样品不相符.
三、
尺寸
5.编带包装极性必须无反向.
编带品同一盒中有正负极性反向.
6.编带品纸带间必须粘合良好，不能 有分离现象
1.电容器本体尺寸必须符合SIR要求.
编带品纸带间粘合不好，有分离 现象
电容器本体高度或直径超出SIR标 示的公差范围.
卡尺 2.引脚直径、长度及脚距必须符合SIR 1.引脚直径超出SIR标示的上公差
查询SAP显示检测报告已超期
作成
3-PE-20 1-1
PRE/PME/PLE系列 判定
CRI MAJ MIN ˇ ˇ ˇ ˇ ˇ ˇ ˇ ˇ ˇ ˇ
ˇ ˇ ˇ ˇ
ˇ
v v 作成
抽样5pcs 的要求
2.引脚长度或脚距不符合SIR要求
3.编带品纸带孔距必须符合SIR要求 纸带孔距不符合SIR要求
四、
性能
LCR数字电桥 依据AQL源自容量必须在SIR要求范围内
抽样
容量超出SIR要求的范围
五、
环保
目视 外箱须按要求粘贴环保标识 查询SAP 物质环保资料符合规定期限
核准
审核
无环保标识或漏贴标识
XXX五金电子有限公司
文件名称
检验规范标准(电解电容类)
部品名称
电解电容器
型号规格
通用
适用机型
全系列产品
抽样标准
GB2828.1-2003
抽样方案
正常检查
一次抽样方案
缺陷类型
致命缺陷--Z
重缺陷--A
轻缺陷—B
检验项目
不合格判据
检查水平
不合格类别
包装
包装箱不牢固，严重破损导致产品损坏；包装箱上有明显油污。
以外包装
为单位
全检
A
Ac=0
外包装箱上未注明生产厂名称、产品名称、规格型号、生产日期、产品数量等应有标识或标识不清晰、不完整。
内包装缺少合格证；合格证的标识不清晰、不完整、不正确。
内包装不符合要求。
贴片电解电容未采用编带包装或编带包装不符合
安全器件没有安全认证标志。（高压）
生产日期超过规定期限
外观
产品表面有污迹、针眼、色泽不均匀。
一般检查水平II
A
产品表面破损、受机械损伤；焊针式电解电容的引线锈蚀。
产品表面有漏液、沾污现象
外形尺寸
外形尺寸与技术条件中图纸不符
A
可焊性
可焊性不符合要求
A
电性能
标称容量值测试
A
拟制：审核：批准：
