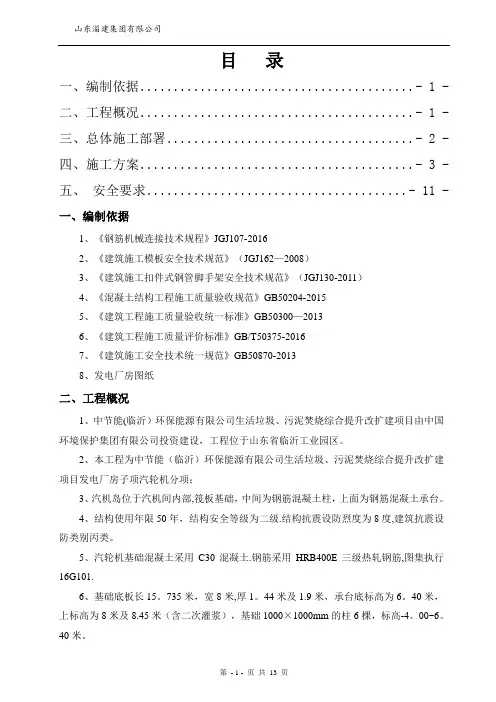

汽轮机基础施工方案
目录一、编制依据......................................... - 1 -二、工程概况......................................... - 1 -三、总体施工部署..................................... - 2 -四、施工方案......................................... - 3 -五、安全要求....................................... - 11 -一、编制依据1、《钢筋机械连接技术规程》JGJ107-20162、《建筑施工模板安全技术规范》（JGJ162—2008）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）4、《混凝土结构工程施工质量验收规范》GB50204-20155、《建筑工程施工质量验收统一标准》GB50300—20136、《建筑工程施工质量评价标准》GB/T50375-20167、《建筑施工安全技术统一规范》GB50870-20138、发电厂房图纸二、工程概况1、中节能(临沂）环保能源有限公司生活垃圾、污泥焚烧综合提升改扩建项目由中国环境保护集团有限公司投资建设，工程位于山东省临沂工业园区。
2、本工程为中节能（临沂）环保能源有限公司生活垃圾、污泥焚烧综合提升改扩建项目发电厂房子项汽轮机分项；3、汽机岛位于汽机间内部,筏板基础，中间为钢筋混凝土柱，上面为钢筋混凝土承台。
4、结构使用年限50年，结构安全等级为二级.结构抗震设防烈度为8度,建筑抗震设防类别丙类。
5、汽轮机基础混凝土采用C30混凝土.钢筋采用HRB400E三级热轧钢筋,图集执行16G101.6、基础底板长15。
735米，宽8米,厚1。
44米及1.9米，承台底标高为6。
40米，上标高为8米及8.45米（含二次灌浆），基础1000×1000mm的柱6棵，标高-4。
汽轮机厂房设备布置原则资料讲解
汽轮机厂房设备布置原则
集中控制室
• 集中控制室以单元控制室为中心，分层布置自动控制计算机房 、继电器室、变送器室、电缆夹层、空调设备室及其他工艺设 施、必要 的生活设施等。其中单元控制室和自动控制计算机 房的布置标高，应与汽机房运转层标高一致，相互连通，并有 良好的空调、照明、隔热、防尘、防振和防噪声措施。
汽轮机厂房设备布置原则
汽轮机厂房设备布置原则
除氧间布置
• 大容量机组的除氧器采用滑压运行时，除氧器给水箱的安装 标高，应保证在汽轮机甩负荷瞬态工况下，给水泵进口或给 水泵前置泵的进口不发生汽化。
• 300MW及以上机组的卧式加热器、汽动给水泵的前置泵以 及启动和备用的电动给水泵等，如条件合适(包括检修措施) ，宜布置在除氧间内。
汽轮机厂房设备布置原则
汽轮机厂房辅助系统包括： • 冷却水系统、润滑油系统、电气配电系统、直流供
电系统、热工控制、压缩空气、厂用气体系统、抽 真空系统、化学系统、补水系统、厂房通风换热系 统、排水系统、消防系统。 • 其中：润滑油系统布置需考虑防火要求，抽真空系 统考虑向厂房外排气，厂用气体系统考虑防气体泄 露、防爆。
型式宜为客货两用，起重量为1～2t，升降速度不宜小于 1m/s。电梯应能在锅炉本体各主要平台层停靠。
汽轮机厂房设备布置原则
厂房进出口、楼梯、通道设置 主厂房出入口和各层楼梯、通道应符合下列要 求： • 汽机房和锅炉房底层两端均应有出入口。 • 当厂房纵向长度超过100m时，应增设中间出
入口和中间楼梯，其间距按不超过100m考虑 。 • 主厂房内的主要通道不宜曲折，宽度不应小于 1.5m，并宜接近楼梯和出入口。
汽轮机厂房设备布置原则
设备检修、起吊
• 在汽机房的适当位置应设置检修场和检修工具放置 场所。
华龙一号核电站汽轮机基座运转层施工技术
华龙一号核电站汽轮机基座运转层施工技术目录华龙一号核电站汽轮机基座运转层施工技术 (1)1 工程概况 (2)2 运转层施工重难点 (2)2.1 平台和构件尺寸大 (2)2.2 预埋件精度要求高 (3)2.3 混凝土浇筑难度大 (3)3 关键施工技术 (3)3.1 异形模板模块化施工 (3)3.2 高精度预埋件安装 (5)3.3 混凝土浇筑 (8)4 施工效果 (10)5 施工优化建议 (10)6 结语 (11)施工质量要求高。
汽轮机基座运转层平台尺寸大，南北向长58.6m，东西向宽20m。
梁高度和宽度相差较大，断面及预留孔洞复杂，钢筋分层多且密集。
2.2 预埋件精度要求高汽轮机基座运转层平台轴线、标高、预埋件偏差控制严格，精度要求高，其中预埋件标高允许偏差为±2mm，平面度允许偏差为±0.07%，平面位置高度允许偏差为±1mm。
部分预埋件需采取特殊的加固措施，以保证精度。
2.3 混凝土浇筑难度大汽轮机基座运转层平台混凝土强度等级高，体量大，且要求一次性整体浇筑，浇筑难度大。
3 关键施工技术3.1 异形模板模块化施工根据运转层特点，本工程采用普通模板与异形模板组合施工，异形模板主要采用模块化、标准化施工技术，由工厂统一加工制成定型模板，运至现场后进行整体吊装。
采用异形模板的结构和部位包括低压支持轴承箱牛腿、弹簧隔振器支撑、竖向窄缝(狭小空间)、蒸汽管道、三角形阳角、贯穿洞口等。
3.1.1低压支持轴承箱牛腿模板低压支持轴承箱在横梁CB2，CB4一侧和横梁CB3两侧各有1个异形牛腿，每个牛腿由13面组成。
因牛腿面多、结构复杂、尺寸大(长4 400mm、宽1 100mm、高1 320mm)，牛腿模板控制精度要求较高。
牛腿模板由15mm厚覆面胶合板、30mm厚衬板、60mm×100mm木方组成，在加工车间按1∶1比例放样制作，模板内侧面板组成13面牛腿结构形状(见图2a)，外侧面板为4面(见图2b)，中间通过衬板、木方等龙骨拼装固定，可保证模板整体稳定性及受力性能。
汽轮机厂房设备布置原则
—水冷却器或其他冷却设备。 • 大容量机组纵向布置时，冷却水泵不宜设在汽机房内。
合作愉快
型式宜为客货两用，起重量为1～2t，升降速度不宜小于 1m/s。电梯应能在锅炉本体各主要平台层停靠。
汽轮机厂房设备布置原则
厂房进出口、楼梯、通道设置 主厂房出入口和各层楼梯、通道应符合下列要 求： • 汽机房和锅炉房底层两端均应有出入口。 • 当厂房纵向长度超过100m时，应增设中间出
入口和中间楼梯，其间距按不超过100m考虑 。 • 主厂房内的主要通道不宜曲折，宽度不应小于 1.5m，并宜接近楼梯和出入口。
汽轮机厂房设备布置原则
汽轮机厂房设备布置原则
汽机房布置 • 300MW及以上机组的汽机房运转层宜采用大平台布
置形式。除安装检修场外，可作三层布置：底层布置 辅机设备，中间层发电机侧宜布置厂用配电装置， 运转层用作检修场。 • 主厂房内各主、辅机应有必要的检修空间、安放场地 和运输通道。主厂房底 层的纵向通道宜贯穿直通， 并在其两端设置大门，另外在零米层中间检修场靠A 列柱处也宜设置大门，并与厂区道路相连通。当主变 压器在汽机房内检修时，还应满足主变压器运输和吊 壳的需要。 • 在主厂房内还应设置供运行、检修用的横向通道。
汽轮机厂房设备布置原则
• 当入口容器内的水为饱和水时，就需要有足够大的倒灌 高度才能避免汽蚀，保证泵入口处pk>pv。
• 在电厂中，凝结水泵、给水泵、低加疏水泵和MSR疏水 泵都需要这样布置。
• 同时，为了降低入口管道的沿程 阻力，入口管道长度应短而直， 减少不必要的弯头。 选较大内径降低供水流速， 入口阀门及入口滤网的 也应选择低阻力。
注册公用设备工程师(动力)第三版专业教材与第二版教材目录比对
第5节供气设备
第5节供气设备
第6节气体贮存、灌装及运输设备
第6节气体贮存、灌装及运输设备
第7节供气站的管网设计
第7节供气站的管网设计
第8节供气站的防火防爆和噪声控制
第8节供气站及管网系统的施工安装及验收
删掉旧版第8节
第9节供气站的防火防爆和噪声控制
第6节制冷与低温循环的热力学第二定律分析ቤተ መጻሕፍቲ ባይዱ
第6节制冷与低温循环的热力学第二定律分析
15
第15章供气制冷工程设计
第1节常用气体用途及气体品质
第1节常用气体用途及气体品质
第2节用量平衡与供气站、制冷站的规模确定
第2节用量平衡与供气站、制冷站的规模确定
第3节供气系统
第3节供气系统
第4节供气站、制冷站的平面布置
6
第6章
热力网及热力站
第1节热力管道的布置及敷设
第1节热力管道的布置及敷设
第2节热力管道系统
第2节热力管道系统
第3节热力管道水力计算
第3节热力管道水力计算
第4节管道热补偿及管道支架（修改）
第4节管道热伸长及补偿器
第5节管子和管道附件
第5节管子和管道附件
第6节管道保温及防腐
第6节管道保温及防腐
第7节热力站
第4节离心式压缩机
第4节离心式压缩机
14
第14章制冷与低温
第1节制冷与低温的热力学基础
第1节制冷与低温的热力学基础
第2节制冷与低温工质性质
第2节制冷与低温工质性质
第3节蒸气制冷循环
第3节蒸气制冷循环
第4节气体的制冷和液化循环
第4节气体的制冷和液化循环
第5节气体分离的原理与方法
火电厂汽轮发电机基础施工工艺
火电厂汽轮发电机基础施工工艺火电厂汽轮发电机是以燃煤、燃油等燃料为能源，通过锅炉产生高温高压蒸汽，驱动汽轮机旋转以发电的一种工地。
下面就火电厂汽轮发电机基础施工工艺进行简要介绍。
1. 原材料准备：施工前需要准备好所需的建筑材料、机械设备、安全防护用具等。
同时需要制定相应的施工计划和施工组织设计。
2. 场地平整：在施工现场进行场地平整，清理施工区域的杂草、碎石等。
为后续施工作好准备。
3. 基础施工：首先需要按照设计要求进行基础的测量和标注，确定地基的准确位置和高度。
然后进行基础的挖掘和填土工作，确保地基的均匀和稳固。
4. 主体结构施工：主要包括锅炉房、汽轮机房等主要建筑物的施工。
建筑过程中要注意施工的精度和质量，确保结构的稳固和安全。
5. 配套设备安装：包括蒸汽管道、送汽水泵、冷凝水泵、风机等配套设备的安装。
设备的安装需要严格按照设计要求进行，确保设备的正常运行。
6. 电气工程施工：包括发电机和电气设备的安装和调试。
电气工程是整个发电系统的关键部分，需要精确施工和严格测试。
7. 管道施工：包括燃气管道、水管道、蒸汽管道等管道系统的布置和安装。
管道施工需要按照设计要求进行，确保管道的安全运行。
8. 资源投入：包括燃料投入、水源投入等。
燃料投入需要进行监测和管理，确保供应的可靠性和质量。
9. 调试和试运行：完成施工后，需要进行设备的调试和试运行。
通过调试和试运行，检验设备的性能和安全性，为正式发电做准备。
10. 安全管理：火电厂发电过程中涉及到大量的燃烧和高温高压，安全工作尤为重要。
需要建立完善的安全管理制度，并进行防火工作和事故应急预案的制定。
以上就是火电厂汽轮发电机基础施工工艺的简要介绍。
在实际施工中，还需要根据具体情况进行具体分析和操作，确保施工的质量和安全。

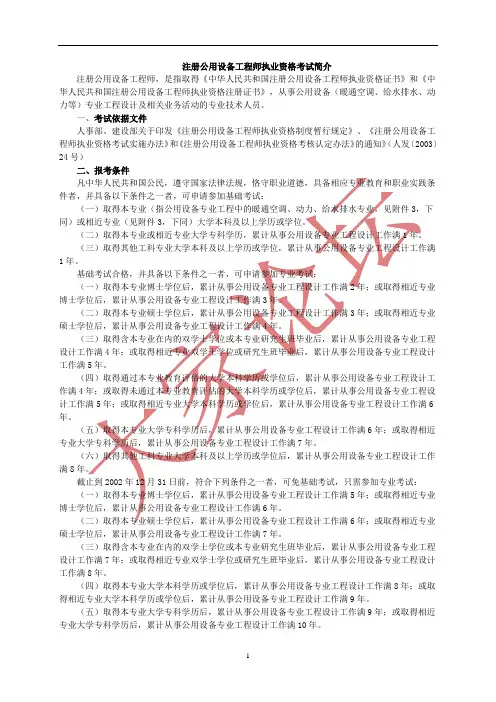

注册公用设备工程师(动力)执业资格考试专业考试大纲
____年注册公用设备工程师（动力）执业资格考试专业考试大纲热力专业部分1.燃料与燃烧1.1了解锅炉常用燃料的分类、成分、发热量范围。
1.2熟悉燃料各种发热量的概念。
1.3熟悉液体燃料的物理、化学特性，及气体燃料或液体燃料蒸汽爆炸极限浓度的概念和数据。
1.4了解各类燃料的燃烧方式和燃烧过程，灰熔点对燃烧的影响，燃烧时污染物的生成原理。
1.5熟悉固体燃料成分和发热量在不同基准之间的换算方法。
1.6熟悉固体或液体燃料的元素分析和工业分析成分数据。
1.7掌握计算燃料燃烧理论空气量和实际空气量的方法。
1.8掌握根据燃料的发热量，估算燃料燃烧所需空气量的方法。
1.9掌握燃料燃烧产生烟气量的计算方法。
1.10了解燃料燃烧烟气焓的计算方法。
2.锅炉原理2.1了解锅炉分类、参数和锅炉型号表示方法。
2.2了解锅炉的工作原理、燃烧方式。
2.3了解层燃锅炉的炉排型式和循环流化床锅炉特点。
2.4了解悬浮燃烧锅炉的燃烧器型式。
2.5了解锅炉各类受热面的设计特点和锅炉受热面的结构布置。
2.6了解自然循环和强制循环锅炉水动力学的基本概念。
2.7熟悉炉膛容积热负荷和炉排面积热负荷的概念。
2.8掌握锅炉热平衡测试方法和锅炉效率的计（估）算方法。
2.9掌握锅炉的燃料消耗量计算方法。
2.10掌握锅炉受热面漏风系数、过量空气系数的概念和不同类型锅炉取值范围，根据烟气含氧量估算过量空气系数的方法。
2.11掌握锅炉尾部受热面低温腐蚀的原因及防治的方法。
2.12了解锅炉强度计算方法。
熟悉锅炉常用钢材。
3.汽轮机原理3.1了解汽轮机组的工作原理，熟悉级内损失和级的相对效率。
3.2了解多级汽轮机的特点；熟悉汽轮机及其装置的评价指标；掌握汽轮机的分类及选用。
3.3了解汽轮机的负荷特性及初终参数变化对汽轮机运行的影响；掌握供热汽轮机的工况图。
3.4熟悉凝汽设备的工作原理；了解凝汽器的管束布置与真空除氧；熟悉抽气器原理和种类。
3.5熟悉汽轮机辅助系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
3、给水系统及给水泵的配臵
1）给水系统形式
分段母管制：安全可靠 性高，阀门较多、系统 复杂、耗钢材、投资大， 中、低压小容量电厂， 或给水泵容量与锅炉容 量不配合 切换母管制：有足够可靠性，运行灵活
单元制：大机组，系统简单，经济、方便、可靠， 8 但灵活性差
2）给水泵 定速泵：小机组母管制，定压运行节流损失大 调速泵：大机组，经济安全 3）给水系统的全面性热力系统及运行 给水操作台调节，主回路、启动回路切换，高 加有旁路，减温水，放水放气等
增压后直接供汽
（2）减压减温器：降低蒸汽压力和温度 （3）基本热网加热器：整个采暖期投运，承担基 本热负荷 （4）尖峰热网加热器：采暖期最冷几天，承担尖 峰热负荷 15
6、发电厂 全面性热力 系统
单抽25MW
一级调整抽 汽供基本热 网加热器
16
三、凝汽式发电机组的总效率
1、锅炉中能量损失
锅炉效率η b大型>90%,中、小型85-90%。
全国勘察设计注册公用设 备工程师动力专业 第五章 汽轮机房工艺设计
刘文毅
1
一、发电厂原则性热力系统
第一节
发电厂热力系统
1、发电厂原则性热力系统的拟定
主要表明热力循环的特征，体现机炉之间关系及向 外供热情况 1)组成 热力系统组成：锅炉本体汽水系统、汽轮机本体 热力系统、机炉间连接管道和全厂公用汽水系统
发电机效率η g，可达97-98%。
6、凝汽式发电机组的总效率
pl b ptoi m g
中、小型约30%
18
一、除氧器
第二节
热力系统主要设备选择
总出力:按系统全部锅炉额定蒸发量的给水量确定, 每台机组一台除氧器 容量:与锅炉匹配,每台锅炉一台 除氧水箱容量:35t/h以下20-30min额定蒸发量, 65t/h以上10-15min额定蒸发量 除氧器布臵高度:保证给水泵不汽蚀,大气式6-7m, 中压11-13m
5
2、主蒸汽系统
1）主蒸汽系统形式 锅炉至汽机进口，并包括各辅助设备 的支管系统、疏水系统等 单元制：大机组，系统简单，经济、方便、 可靠，但灵活性差 母管制：中小机组
切换母管制：机炉一 一对应，最灵活、可 靠，经济性差
分段母管制：较灵活、 可靠性差，经济性差
6
2）主蒸汽温度偏差、压力损失及管径优化 3）主蒸汽系统全面性热力系统 考虑汽轮机启动过程中暖缸、辅助供汽，新机组 投运等加热用汽
（6）选择热力辅助设备
（7）热经济指标计算
2、发电厂原则性热力系统的举例
4
二、发电厂全面性热力系统
1、发电厂全面性热力系统概念
不同运行工况下的所有系统，以此全面显示该 系统安全、可靠和灵活性，含实际所有（运行和备 用）设备、管线和阀门。
一般包括：主蒸汽系统、回热加热系统、给水 除氧系统、主凝结水系统、补充水系统、供热系统、 厂内循环冷却水系统和锅炉启动系统等
19
二、给水泵
1、容量和台数:应有一台备用，其它应能保证给水 并有10%裕量。
2、扬程：锅炉额定蒸发量时，从除氧器水箱出口 到省煤器进口总阻力，加20%裕量；加锅筒水位与 除氧器给水箱水位静压差；加省煤器入口进水压力； 减除氧器工作压力
（1）运行 小机组定压
溶氧量：排气阀开度，主凝结水流量、温度，补水、 疏水，抽汽等 汽压：抽汽量 水温：饱和温度 水位：自动调整避免过高或过低
（2）防止除氧器超压爆破
主要压力容器
质量可靠，运行方面：严格防止压力高蒸汽进入； 安全阀应每年校验，每季试排汽；压力调整器必须 投入自动，不得将汽源电动门拆除“自保持”作调 11 整门用，每5年做一次整体水压试验等
2、主蒸汽管道的散热损失
产生锅炉出口和汽机入口焓差 ,管道效率95-97%, h1
p
hsu
3、汽轮机中能量损失
内部损失用相对内效率，外部损失用机械效率表示
oe oim
4、冷源损失汽轮Leabharlann 绝对内效率表示i oit
17
热效率η 只能到40-45%,中、小型30-35%。
5、发电机中能量损失
原则性热力系统：锅炉、汽轮机和以下各热力系 统组成：蒸汽系统、给水回热加热和除氧器系统、 补充水引入系统、轴封汽及其它废热回收系统，热 2 电厂还有对外供热系统
2）编制步骤
初步可行性研究、可行性研究、初步设计、施工 图设计
（1）确定发电厂形式及规划容量 （2）选择汽轮机 凝汽不超4台，供热不超6台， 有常年持续稳定热负荷选背压式，热负荷变化大 宜选抽凝式 （3）绘制原则性热力系统图 （4）进行发电厂原则性热力系统计算 热平衡 （5）选择锅炉 凝汽电厂宜一机配一炉，108110%汽机，热电厂因热负荷，两炉配一机、三炉 3 配两机
5、全厂公用汽水系统
1）公用辅助蒸汽系统 机组启动，用于汽机汽封系统、除氧器加热、 燃油加热、锅炉下联箱；运行，燃油加热、燃油雾 化、各加热、采暖等
12
2）工业水系统 向电厂主厂房内及主厂房附近的辅助机械和冷 却器、冷油器等装臵连续不断的供给冷却水 要求：（1）应有可靠水源，具有独立的供、排 水系统，碳酸盐硬度<5mol/m3,pH值应6.5～9.5, 转 动机械轴承冷却水，悬浮物含量<100g/m3 （2）充足淡水不需处理，开式。需处理或节约， 闭式或开、闭结合。 （3）母管制，水泵宜用一台备用 （4）扬程：考虑静压差，流动损失，裕量 （5）用水点排水：自流排水或自流排水与压力排 水相结合。如自流应通过漏斗接入母管，引至排水 13 沟或回水池等
9
4、回热系统的全面性热力系统
1）回热系统特点 高加、低加：表面式加热器 除氧器：加热和除氧，混合式加热器 热力除氧器：以回热抽 汽加热除去给水中溶解 气体，可汇集主凝结水、 补充水、疏水、生产返 回水、锅炉连续扩容蒸 汽、汽机门杆漏汽等各 项汽水流量，并保证给 水品质及给水泵安全
10
2）除氧器的运行
3）全厂疏放水、放气系统 （1）疏放水系统：疏泄 和收集全厂各类疏放水、 回收锅炉锅筒和各种箱 体（如除氧水箱）的溢 水，以及设备停用检修 时排放的水质合格的水 而设臵。包括：疏水扩 容器、疏水箱和疏水泵 等。
（2）放气系统：管道、热力设备高处的放气管道
14
4）汽网的供汽系统及设备 （1）供汽方案： 减压减温后直接供汽 排汽或抽汽直接供汽
