主板信号量测之电压测试
电压的测量方法

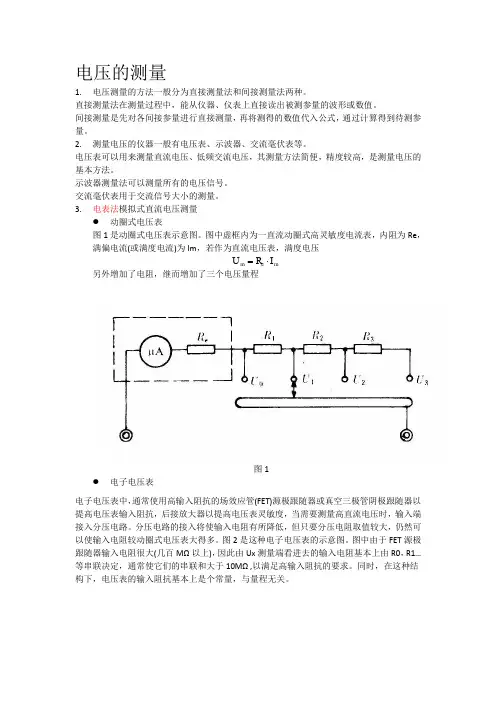

电压的测量1. 电压测量的方法一般分为直接测量法和间接测量法两种。
直接测量法在测量过程中，能从仪器、仪表上直接读出被测参量的波形或数值。
间接测量是先对各间接参量进行直接测量，再将测得的数值代入公式，通过计算得到待测参量。
2. 测量电压的仪器一般有电压表、示波器、交流毫伏表等。
电压表可以用来测量直流电压、低频交流电压，其测量方法简便，精度较高，是测量电压的基本方法。
示波器测量法可以测量所有的电压信号。
交流毫伏表用于交流信号大小的测量。
3. 电表法模拟式直流电压测量● 动圈式电压表图1是动圈式电压表示意图。
图中虚框内为一直流动圈式高灵敏度电流表，内阻为Re ，满偏电流(或满度电流)为Im ，若作为直流电压表，满度电压另外增加了电阻，继而增加了三个电压量程图1 ● 电子电压表电子电压表中，通常使用高输入阻抗的场效应管(FET)源极跟随器或真空三极管阴极跟随器以提高电压表输入阻抗，后接放大器以提高电压表灵敏度，当需要测量高直流电压时，输入端接入分压电路。
分压电路的接入将使输入电阻有所降低，但只要分压电阻取值较大，仍然可以使输入电阻较动圈式电压表大得多。
图2是这种电子电压表的示意图。
图中由于FET 源极跟随器输入电阻很大(几百MΩ以上)，因此由Ux 测量端看进去的输入电阻基本上由R0，R1…等串联决定，通常使它们的串联和大于10MΩ ,以满足高输入阻抗的要求。
同时，在这种结构下，电压表的输入阻抗基本上是个常量，与量程无关。
m e m U R I =⋅图24. 电表法交流电压的测量测量交流电压大小的仪表统称交流电压表。
交流电压表分为模拟式电压表与数字式电压表两大类。
模拟式电压表是先将交流电压经过检波器转换成直流电压后推动微安表头，由表头指针指示出被测电压的大小。
检波器有三种类型，分别是平均值检波器、峰值检波器、有效值检波器，故电压表有三种类型，分别是平均值电压表、峰值电压表、有效值电压表。
● 平均值电压表平均值电压表的基本原理方框图u （t先对被测电压进行放大，然后检波，最后由表头指示。
功放中点电压测试方法
功放中点电压测试方法
功放中点电压测试方法主要是通过测量功放的输出端和地之间的电压来确定中点电压的高低。
具体步骤如下：
1. 打开功放电源，使其处于工作状态。
2. 将测试引线的黑色插头连接到功放的地端，红色插头连接到功放输出端。
3. 打开数字电压表，并将电表的量程调整到适合测试功放电压的范围。
4. 将测试引线的红色插头与电压表的正极相连，黑色插头与电压表的负极相连。
5. 通过选择电压表的直流或交流测量模式，调整仪器到合适的测量模式。
6. 将红色插头连接到功放输出端，黑色插头连接到功放地端。
7. 读取电压表上显示的电压数值，即为功放中点电压值。
8. 若需要多次测试中点电压，可以重复以上步骤。
测试完毕后，关闭电源并拔出测试引线。
需要注意的是，测试功放中点电压时要确保测试电路完整且稳定，防止发生电流过大、短路或其他安全事故。
此外，还需注意选择合适的电压表量程，避免超量程造成测量误差。
检测主机电源电压的方法
检测主机电源电压的方法电源电压是计算机系统中非常重要的一个参数，它直接影响到计算机的稳定性和性能。
因此，及时检测和监控主机电源电压是非常必要的。
本文将介绍一些常用的方法来检测主机电源电压，并讨论它们的优缺点。
1. 使用电压表检测最直接的方法是使用电压表来检测主机电源电压。
这种方法需要将电压表的探头与主机电源的正负极相连，然后读取电压表上的数值即可得到电源电压。
优点： - 直接、准确地测量电源电压。
- 适用于各种类型的电源，包括交流电源和直流电源。
缺点： - 需要专业的测试设备。
- 需要断开电源连接，可能会对计算机系统造成影响。
- 不适用于长期的实时监测。
2. 使用电源管理软件检测许多电源管理软件提供了实时监测主机电源电压的功能。
这些软件可以读取主机电源上的传感器数据，并以图表或数字的形式显示电源电压。
优点： - 直观、方便地监测电源电压。
- 可以实时显示电源电压的变化趋势。
- 适用于长期的实时监测。
缺点： - 需要安装额外的软件。
- 部分软件可能需要付费购买或注册。
3. 使用主板自带的监控功能许多主板都内置了监控电源电压的功能。
通过进入主板的BIOS设置界面，可以查看主机电源的电压数值。
优点： - 不需要额外的硬件或软件。
- 可以实时监测电源电压。
缺点： - 需要重启计算机进入BIOS设置界面。
- 部分主板的监控功能可能不够准确。
4. 使用电源电压检测器电源电压检测器是一种可以插入到电源供应器和主板之间的设备，用于监测电源电压。
它通常包括一个显示屏，可以实时显示电源电压的数值。
优点： - 方便、直观地监测电源电压。
- 可以实时显示电源电压的变化趋势。
缺点： - 需要额外的硬件设备。
- 需要断开电源连接，可能会对计算机系统造成影响。
5. 使用电源管理芯片的API一些电源管理芯片提供了API接口，可以通过编程的方式读取电源电压的数值。
这种方法适用于需要进行自动化监测的场景。
优点： - 可以实现自动化的电源电压监测。
示波器检测电压的操作方法
示波器检测电压的操作方法
以下是使用示波器检测电压的一般操作步骤：
1. 连接示波器：将示波器的探头连接到您想要测量电压的电路或设备上。
通常，黑色探头连接到地，红色探头连接到待测电压的正极。
2. 设置垂直缩放：调节示波器的垂直缩放设置，以使您可以清晰地看到待测电压的波形。
这可以通过示波器面板上的控制旋钮来完成，具体方法会因示波器型号而有所差异。
3. 设置水平缩放：调整示波器的水平缩放设置，以便在时间轴上合适地展示待测电压的波形。
这也可以通过示波器面板上的控制旋钮来完成。
4. 设置触发模式：示波器触发模式用于确定何时开始触发示波器的显示。
您可以根据待测电压的特定特征（例如电压幅值）设置触发模式。
示波器可能提供单次触发、自动触发或外部触发等选项。
5. 观察波形：打开示波器的显示，并观察电压波形。
您可以调整示波器的触发电平、扫描速度和显示方式等设置，以便更好地观察波形。
6. 测量电压：通过示波器的测量功能，可以测量电压的幅值、频率、周期等参数。
根据示波器的型号和功能，您可以使用示波器面板上的测量功能设置，并在
屏幕上获得相应的测量结果。
请注意，示波器的具体操作方法和功能会因厂家、型号和设备的不同而有所差异。
因此，在使用示波器之前，请参阅示波器的用户手册以获得更详细和准确的操作说明。
电脑主板开机电路检测流程
开机电路检测流程测量ATX电源接口的红5V，黄12V是否严重对地短路。
1：南桥附近是否有2.5V，3.3V，1.8V的待机电压（南桥不同，待机电压也不同）2：实时晶振是否起振（两脚是否有0.4V左右电压）3：CMOS跳线中间引脚是否为高电平。
（CMOS是否设置正确）4：测量POW开关处是否有2.5V以上高电平。
5：短接POW开关测量是否有低电平触发南桥成功（W83627HF除外）6：查绿线到南桥成I/O之间的线路是否正常。
注：开机电路中易损元件：（1）：与开机电路相关的门电路，三极管。
（2）：给南桥提供待机电压的正电压稳压器或其它供电元件。
（3）：与I/O或南桥。
维修实例1．GPS－810C（E）J：测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055场效应管损坏，板上标识为Q4，更换后OK。
2．－P4主板：型号为Titan667。
测试卡从C1到B0，测试卡过C1，表明CPU已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。
正常应为1.25V，查其与Q96，Q97两个场管相连，摘下后测得Q96为软击穿，更换后故障排除。
3．－810主板不能点亮测试卡从D3到00，DE－00循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU与风扇除去，发现风扇卡与主板之间有划痕，且已划段3根线，经补线后，加电测量，一切正常。
4．－精英K7VMA主板；主板上有两个CPU风扇接口，插其中一个自动断电，查不正常的风扇接口，发现其5V由D4二极管供给，二极管正向端连南桥，由此怀疑南桥中的温控电路出毛病，将其二极管摘除，将风扇5V端与D5的负端相连后，故障排除。
5．精英P6－IEAT或P6－IPAT,815EP主板开机不显，各项电压正常的情况下多为南桥坏。
（通病）6．磐正AMD主板进入系统后自动关机，更换CPU风扇后，故障解决。
电压测量方法
电压测量方法电压是电路中的重要参数，它的准确测量对于电子设备的正常运行至关重要。
在电子工程领域，我们常常需要进行电压的测量，以确保电路的正常运行和性能的稳定。
本文将介绍几种常见的电压测量方法，以帮助大家更好地理解和应用电压测量技术。
1. 直流电压测量。
直流电压是指电压的极性和大小都保持不变的电压。
直流电压的测量通常使用数字万用表或模拟电压表。
在测量直流电压时，需要将测量仪表的电压测量档位设置到与待测电压相匹配的量程，并将红表笔连接到待测电压的正极，黑表笔连接到待测电压的负极，然后读取仪表上的电压数值即可。
2. 交流电压测量。
交流电压是指电压的极性和大小都不断变化的电压。
交流电压的测量通常使用交流电压表或示波器。
在测量交流电压时，需要将测量仪表的电压测量档位设置到交流电压档位，并将红表笔连接到待测电压的正极，黑表笔连接到待测电压的负极，然后读取仪表上的电压数值即可。
3. 峰值电压测量。
峰值电压是交流电压波形的最大幅值，通常用于描述交流电压的峰值大小。
测量峰值电压可以使用示波器或特定的峰值测量仪表。
在测量峰值电压时，需要将测量仪表设置到峰值电压测量档位，并将测量仪表的探头连接到待测电压的正负极，然后读取仪表上的峰值电压数值即可。
4. 均方根电压测量。
均方根电压是交流电压波形的有效值，它是交流电压波形在一个完整周期内的电能平均值的平方根。
测量均方根电压可以使用数字万用表或特定的均方根测量仪表。
在测量均方根电压时，需要将测量仪表的电压测量档位设置到交流电压档位，并将测量仪表的探头连接到待测电压的正负极，然后读取仪表上的均方根电压数值即可。
5. 峰-峰值电压测量。
峰-峰值电压是交流电压波形峰值与谷值之间的差值，它描述了交流电压波形的振幅范围。
测量峰-峰值电压可以使用示波器或特定的峰-峰值测量仪表。
在测量峰-峰值电压时，需要将测量仪表设置到峰-峰值电压测量档位，并将测量仪表的探头连接到待测电压的正负极，然后读取仪表上的峰-峰值电压数值即可。
主板各电路测试点
COMS电路测试点1：判断COMS电池是否有电池；一般不低于2.5V，如果电池没电会造成COMS信息保存不了，不能开机等故障；测试点2：判断COMS跳线是否正常；不正常（没跳或跳错）会造成COMS 信息保存不了。
不能开机等故障；3：判断晶振是否起振；此晶振在主板中易损坏；损坏后会造成：不能开机，COMS信息保存不了；用手摸晶振时可以开机或跑代码，不摸时不能开机或不跑代码；时能开机时不能开机等故障；晶振损坏反应现象：1、晶振两脚无电压；2、晶振一脚有电压一脚无电压；3、晶振两脚电压一样；4、用手摸晶振时可以开机或跑代码，不摸时不能开机或不跑代码；5、时能开机时不能开机；以上反应现象在晶振和谐振电容都正常时为南桥虚焊或南桥损坏；测试点4：判断主板3.3VSB是否正常。
输入正常输出偏高查调整电阻；输出偏低查正电稳压器；无输出查正电稳压器或后极出现路路；跑电路：从电池到跳线；跳线现南桥开机电路—VIA电路测试点：测试点1：判断开关是否有高电平；否，则查开关到供电之间线路；注：部分主板开关就一条线到南桥，开关的高电平由南桥输出；测试点2：测三级管B级（在没有开机的时候为低电平，开机后为高电平）如果短接开机开关后没有变为高电平，则查B极到南桥之间线路，线路没有问题，则说明南桥没有工作，查南桥；如果有高电平不能开机查三级管或绿线到三极管之间线路；开机电路—W83627HF开机电路测试点：测试点1：判断开关是否有高电平；没有则查开关到供电之间线路测试点2：判断开关是否有触发信号给I/O，没有则查开关到I/O之间线路。
线路没有问题说明I/O损坏；测试点3：判断I/O是否给南桥触发信号（没有短接开关时；67脚为3.3VSB由南桥提供，在短接开关时I/O会把他拉低）如果没有变为低电平，说明I/O损坏；测试点4：判断南桥是否输入触发信号；（没有开机时为低电平；短接开关后变高电平）没有高电平输出说明南桥没有工作，查南桥；注：部分主板在没有开机时73脚就有高电平，说明南桥不参与控制开机；测试点5：判断I/O开机触发器是否工作（没有开机时为高电平；开机后变为低电平）注：其他I/O开机电路测试点与以上测试点判断方法一样，只是触发信号不一样。
电路板耐压测试方法
电路板耐压测试方法
电路板耐压测试是为了验证电路板的绝缘性能，通常有以下几种常用的测试方法：
1. 漏电流测试：将电路板加到一定电压，通过测试仪器测量电路板上的漏电流。
一般情况下，漏电流应小于规定的安全标准。
2. 电阻测量：通过在电路板上加上一定电压，测量电路板上的电阻值，以验证电路板的绝缘性能。
根据电阻的大小，来判断电路板的绝缘性能好坏。
3. 环境试验：将电路板置于高温高湿或低温低湿的环境中，通过一定时间的测试，检查电路板是否出现绝缘性能下降的情况，以确定电路板的耐压性能。
4. 热冲击试验：将电路板放入高温箱或低温箱中，进行温度快速变化的试验，以测试电路板绝缘性能在温度变化时的稳定性。
5. 高电压耐受试验：通过给电路板加上高压电，观察电路板是否出现击穿现象，以确定电路板的耐压性能。
这些测试方法可以根据电路板的实际情况和测试要求进行选择和组合使用。
同时，需要使用具有相应认证的测试仪器，确保测试结果准确可靠。
