73弹力 弹簧测力计分解
弹簧测力计的工作原理初中

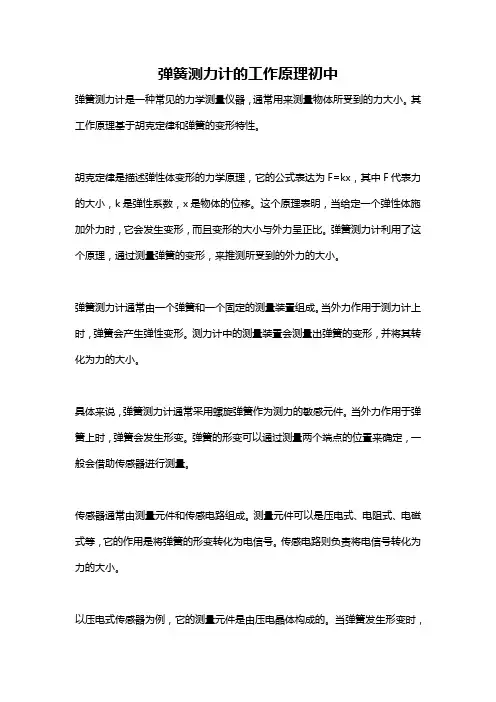

弹簧测力计的工作原理初中弹簧测力计是一种常见的力学测量仪器，通常用来测量物体所受到的力大小。
其工作原理基于胡克定律和弹簧的变形特性。
胡克定律是描述弹性体变形的力学原理，它的公式表达为F=kx，其中F代表力的大小，k是弹性系数，x是物体的位移。
这个原理表明，当给定一个弹性体施加外力时，它会发生变形，而且变形的大小与外力呈正比。
弹簧测力计利用了这个原理，通过测量弹簧的变形，来推测所受到的外力的大小。
弹簧测力计通常由一个弹簧和一个固定的测量装置组成。
当外力作用于测力计上时，弹簧会产生弹性变形。
测力计中的测量装置会测量出弹簧的变形，并将其转化为力的大小。
具体来说，弹簧测力计通常采用螺旋弹簧作为测力的敏感元件。
当外力作用于弹簧上时，弹簧会发生形变。
弹簧的形变可以通过测量两个端点的位置来确定，一般会借助传感器进行测量。
传感器通常由测量元件和传感电路组成。
测量元件可以是压电式、电阻式、电磁式等，它的作用是将弹簧的形变转化为电信号。
传感电路则负责将电信号转化为力的大小。
以压电式传感器为例，它的测量元件是由压电晶体构成的。
当弹簧发生形变时，它会压缩或拉伸压电晶体，从而改变晶体的电荷分布。
这种电荷变化可以通过测量电荷之间的电势差来确定。
传感电路会将测量得到的电势差转化为力的大小。
弹簧测力计在使用时需要进行校准。
校准是通过已知的标准力来确定测力计的灵敏度，以及力的大小和变形的关系。
校准通常会在实验室或专门的校准机构进行。
总结一下，弹簧测力计利用了胡克定律和弹簧的变形特性来测量力的大小。
它通过测量弹簧的形变，将其转化为电信号，并通过传感电路将电信号转化为力的大小。
通过校准可以确定测力计的灵敏度和力的大小和变形的关系。
《弹力 弹簧测力计》力和运动PPT课件
弹力
弹力
C
A
观察弹簧测力计,思考并回答下列问题：
1、弹簧测力计的主要构造有哪些？
2、弹簧测力计是根据什么原理制成的？
3、观察此弹簧测力计的量程和分度值分别是多少？
4、观察这个弹簧测力计的指针是否指向零刻度线？如果没有，该如何校正？
弹簧
指针
刻度盘
在一定的弹性范围内，弹簧受到的拉力越大，伸长就越长。
注意事项：
1、测量前用手轻拉几下；
防止卡壳
2、测量时，刻度盘要竖直向下
使弹簧轴线方向与所测力的方向在一条直线上，防止弹簧靠在刻度盘上。
3、读数时，视线要与刻度盘垂直，与指针在同一直线上。
思考题：
若将两个弹簧测力计水平方向互拉，哪个读数大？为什么？
读数一样，因为力的作用是相互的。
课堂小结：
学以致用，相信自己：
1、蹦床运动员在比赛时，往往是借助于蹦床形变而产生的＿ ，使运动员跳得更高，便于舒展身体做出优美的动作．2、实验室中最常用的测量力的工具是 。3、弹簧测力计是利用 的性质制成的，弹簧测力计的刻度是 （填“均匀”或“不均匀”）的。4、使用弹簧测力计时，先要使测力计的 示数为零，这个过程叫 ，测量时要 使弹簧的伸长方向与拉力方向 。5、如图所示，弹簧测力计测量范围是 N，分度值是 N；指针 所示被测物重是 N．
本节课学到了什么？
（一）、弹力：因物体发生形变而产生的力叫弹力。（二）、弹簧测力计1、主要构造：弹簧，指针，刻度盘2、工作原理：在一定的弹性范围内，弹簧受力越大，伸长越长。3、正确使用方法：（1）、了解量程；（2）、明确分度值；（3）、校零；（4）、测力时，测力计内的弹簧轴线方向跟所测力的方向一致，弹簧不要靠在刻度盘上。
弹簧测力计解读课件
在日常生活中的应用
测量重力
弹簧测力计可以用来测量物体的重力，例如测量 物体的重量、体重等。
研究运动学
通过使用弹簧测力计，可以研究物体的运动学性 质，例如加速度、速度等。
辅助健身
弹簧测力计也可以辅助健身，例如测量肌肉的力 量、评估身体的平衡性等。
THANKS。
弹簧测力计的应用实例
在物理实验中的应用
测量力的大小
弹簧测力计可以用来测量 力的大小，包括拉力、压 力、重力等，是物理学中 重要的测量工具之一。
研究力学性质
通过使用弹簧测力计，可 以对物体的力学性质进行 研究，例如物体的弹性、 硬度等。
验证力学原理
弹簧测力计可以用来验证 力学原理，例如胡克定律 、牛顿第三定律等。
按照测力计的使用说明进行校 准，一般需要使用标准砝码进 行校准，以确保测量准确度。
弹簧测力计的测量方法
将待测物体挂在弹簧测力计的挂钩上 ，确保挂稳不滑动。
观察测力计的刻度面板，读取待测物 的重量或拉力值。
根据待测物的重量选择合适的量程， 避免超载损坏测力计。
注意保持测力计水平，避免倾斜或扭 曲，以免影响测量精度。
弹簧是测力计的核心部件，通 常由钢丝或合金制成，具有一
定的弹性和耐久性。
指针通常与弹簧连接，用于指 示测量的力的方向和大小。
外壳通常由金属或塑料制成， 用于保护测力计的内部机构。
弹簧测力计的主要部件
弹簧
弹簧是测力计的核心部件，通常由钢丝或合金制成，具有 一定的弹性和耐久性。弹簧的主要作用是拉伸或压缩，从 而测量施加的力的大小。
04
弹簧测力计的误差分析
测量误差的产生原因
弹性限度
弹簧测力计的弹性限度是有限 的，当受力超过一定范围，弹 簧可能会失去弹性，导致测量
弹簧测力计
弹簧测力计简介弹簧测力计，也称为弹簧秤，是一种测量力的机械式装置。
通过将受测物体施加力的作用下产生弹性变形的弹簧，从而测量力的大小。
弹簧测力计常用于工业领域中的力学实验、质量测量以及物体负荷的监测等应用。
结构与工作原理弹簧测力计通常由弹簧、连接杆、刻度盘和外壳组成。
弹簧是弹簧测力计的核心部件，它根据被测物体的作用力产生弹性变形。
弹簧的形态可以是扁平螺旋簧、螺旋簧或柱簧等，根据不同的应用场景和测量要求选择合适的弹簧形式。
连接杆是将受力的物体与弹簧测力计连接的部件。
它传递被测物体产生的力到弹簧上，使得弹簧发生变形。
刻度盘用于显示力的大小。
它通常带有刻度，并通过指针或数字显示力的大小。
刻度盘的刻度可以根据需要进行标定，以便精确测量力的大小。
外壳是弹簧测力计的外部保护结构，通常由金属或塑料制成。
它能保护内部结构不受外界环境的影响，并且提供固定弹簧测力计的功能。
弹簧测力计的工作原理基于胡克定律，即弹簧的弹性变形与施加力成正比。
当受测物体施加力后，连接杆传递力到弹簧上，弹簧发生变形。
根据弹簧的变形程度，可以通过刻度盘测量力的大小。
优点与应用弹簧测力计具有以下优点：1.结构简单：弹簧测力计由少量的部件组成，结构简单且可靠。
2.易于使用：弹簧测力计使用方便，操作简单。
3.宽量程：弹簧测力计的量程可以根据需要进行调整，适用于不同力的测量。
4.经济实用：弹簧测力计的成本低廉，适用于一般的力测量需求。
弹簧测力计在工业领域有着广泛的应用，主要包括以下方面：1.力学实验：弹簧测力计可以用于力学实验中力的测量和分析。
2.物体质量测量：通过将被测物体悬挂在弹簧测力计上，可以测量物体的质量。
3.车辆秤：弹簧测力计可以用于车辆秤的制作，测量车辆的重量。
4.负荷监测：弹簧测力计可以用于工业设备和机械的负荷监测，确保其正常运行。
注意事项在使用弹簧测力计时，需要注意以下事项：1.选用合适的弹簧测力计：根据实际需求选择合适的弹簧测力计，确保其量程和精度满足测量要求。
弹簧测力计的结构与工作原理解读
弹簧测力计的结构与工作原理解读弹簧测力计（Spring Force Gauge）是一种常见的力学测量仪器，具有简单可靠、易于操作、重复性好等优点。
本文将对弹簧测力计的结构与工作原理进行详细解读。
一、弹簧测力计的结构弹簧测力计的基本结构由三个主要部分组成：弹簧、显示指针和刻度盘。
以下将对每个部分进行详细解释。
1. 弹簧：弹簧是弹簧测力计的核心组件。
它通常由钢制成，具有弹性变形的特性。
当受到外力作用时，弹簧会发生形变，从而产生一个与外力大小成正比的弹性恢复力。
弹簧的弹性系数（也称为劲度系数）表示了弹簧单位形变所产生的恢复力大小。
根据测力范围的不同，弹簧可以选择不同的弹性系数来适应不同的测力需求。
2. 显示指针：显示指针用于指示受力的大小。
它通常与弹簧相连，并随着弹簧的形变而移动。
显示指针上通常有一个刻度，用于读取受力的数值。
在读取时，需要注意指针所指位置与刻度之间的对应关系，以确保准确度。
3. 刻度盘：刻度盘是用于读取测力数值的一个圆盘或尺子。
刻度盘上通常有一系列刻度，用来表示受力的大小。
读数时，我们可以根据指针所指位置与刻度的对应关系，来准确地测量受力的数值。
二、弹簧测力计的工作原理弹簧测力计的工作原理基于胡克定律。
按照胡克定律，当外力作用到一个弹簧上时，弹簧会发生形变，并产生一个与外力大小成正比的恢复力。
根据这个原理，弹簧测力计通过测量弹簧的形变量来间接地推导出外力的大小。
具体地，当我们需要测量一个物体所受的力时，我们可以将该物体连接到弹簧测力计上，使其受力。
此时，弹簧会产生弹性变形，形变量会通过显示指针的移动来进行反映。
通过读取刻度盘上指针所指的位置，我们就能够获得外力的大小。
基于弹簧的弹性恢复力与形变量的正比关系，我们可以校准刻度盘上的刻度，以得到更准确的测力数值。
三、弹簧测力计的应用领域弹簧测力计广泛应用于工程、科研和教学等领域。
以下是一些常见的应用场景：1. 质量检测：弹簧测力计可用于检测产品的质量。
弹力弹簧测力计PPT课件
反馈练习
下列关于弹力产生条件的说法中，正确的是 （D ）
A、物体间不相互接触，也能产生弹力。 B、只要两物体接触就一定会产生弹力。 C、只有弹簧才能产生弹力。 D、两个物体直接接触且互相挤压发生
形变时才会产生弹力。
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
形变 • （3）没有发生形变而产生弹力是不可能的 • （4）弹力的方向和施力物体形变的方向相
反 • （5）弹力的方向和受力物体形变的方向相
反
7
• 在弹性限度内，弹簧伸长 的长度与受到的拉力成正 比
弹簧测力计是由哪几部分组成的？
指针
刻度盘
弹簧 秤钩
1.用途：测量力的大小 2.原理：在弹性限度内弹簧伸长的
4、塑性形变： 撤去外力后不能恢复原状的形变
物体由于发生弹性形变在 恢复原状的过程中产生的 力，这个力叫弹力。
思考：
（1）弹力产生的条件是什么？
（2）弹力的方向又是指向什么方向？
（3）弹力的大小由什么决定？
判断正误
• （1）接触的物体一定有弹力的作用 • （2）物体A对B有弹力，是由于B发生了
13-1 弹力 弹簧测力计
1
什么叫做力？ 力的作用效果是什么？
用力作用在 气球和橡皮 泥上，观察 他们的共同 点和不同点
形变分类
1、弹性：
物体受力时发生形变，不受力时又能恢复 原来的形状的性质
2、塑性：物体原受来力的时形发状生的形性变质，不受力时不能恢复 3、弹性形变：撤去外力后能够恢复原状的形变
长度与受到的拉力成正比
教科版7.3 弹力 弹簧测力计
四、课堂练习题
3.下列关于弹力产生条件的说法中，正确的是
（D ）
A、物体间不相互接触，也能产生弹力。 B、只要两物体接触就一定会产生弹力。 C、只有弹簧才能产生弹力。 D、两个物体直接接触且互相挤压发生可以恢复的 形变时才会产生弹力。 4、使用弹簧测力计时，若指针在“0”刻度的下 方就开始测量，则所测得的力的大小将比实际的
利用弹簧的这种性质，就可以把力的大小 转换成长度，制造测力计，从而可以测量 力的大小。
二、弹簧测力计
1.测力计： 测量力的大小的仪器。 2.弹簧测力计原理：
在弹性限度内, 弹簧的伸长量跟所受的拉力成正比． 这也就意味着弹簧测力计的刻度都是均匀的。
二、弹簧测力计 不同用途的测力计
二、弹簧测力计
二、弹簧测力计
例2 关于弹力说法不正确的是（ D ） A.发生弹性形变的物体会对它所接触的物体产生 弹力的作用 B.平时所说的压力、支持力、拉力，就其力的性 质而言都是弹力 C.在一定范围内，同一物体发生的弹性形变越大， 弹力就越大 D.两个物体不接触也有可能产生弹力
探究弹簧伸长与拉力的关系
①将弹簧悬挂在支架上，测量出弹簧原长记入表 格； ②在弹簧上挂1个50g的钩码，计算出钩码的重力 、测量出弹簧的长度，将拉力、弹簧的长度及伸 长的长度填表 ③在弹簧上加挂一50g的钩码，重复以上步骤； ④在弹簧上再加挂1个50g的钩码，重复以上步骤
一、弹力
生 活 中 在 哪 儿 应 用 到 了 弹 力 ？
一、弹力
生 活 中 在 哪 儿 应 用 到 了 弹 力 ？
一、弹力
例1 下列结果不是由弹力产生的是（ D ） A、撑竿跳高运动员跃过横杆 B、装有弹簧的门被推开，放手后自动关上 C、玩具弹簧手枪将“子弹”射出 D、手中的石块释放后会下落
八年级物理弹力：弹簧测力计优秀课件
一、弹力：“发生形变，恢复原状〞的力。
二、胡克定律
：弹力大小与弹簧长度的变化量成正比；F=k∙Δx； 〔k为劲度系数，Δx表示弹簧长度：在一定的范围内，弹簧受到 的拉力越大，其伸长量就越 长。
2.使用方法：“调零 “量程〞 “分度值
〞
〞
3.注意：受力方向与轴线方向一致；减少
与外壳的摩擦；稳定后再读数；
相互作用力
四、相互作用力： 一个物体对另一个物体施加力的同时，也要受到
物体对它施加的力，把其中一个叫做用力，另一个 就叫做反作用力。 特点： 大小相等；方向相反；作用在同一直线上；
作用在不同物体上。
请问;拔河比赛比的是双方之间拉力的大小吗？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量力的大小的仪器。
这里有好多不同用途、不同形状的测力计哦！
2、弹簧测力计
（1）．原理：在弹性 限度内，弹簧受到的 拉力越大，盘、弹簧、指针、
挂钩等组成。
挂钩
弹簧 刻度盘
（3）认清弹簧测力计的量程和 分度值。
不要超过弹簧测力计的量程。
右侧弹簧测力计
C、3.8N
D、无法判断
3、两组人拔河时,1组把2组拉了过来,下列说法正
确的是（ D ）
A. 1组拉2组的力一定比2组拉1组的力大
B. 1组给2组一个作用力之后，2组给1组一个反 作用力
C. 只有1组拉2组的力大于2组拉1组的力，1组才 能取胜
D. 1组拉2组的力大小总是与2组拉1组的力的大 小相等
(4)测量时，要使弹簧测力计受力方向 沿弹簧的轴线方向。 (5)读数时，应保持测力计处于静止或 匀速直线运动状态。视线必须与刻度面 垂直。
评
一
评
指
出
不
当
之
处
A
弹簧测力 计倒拉
B
拉力方向与 弹簧轴线不 在一直线上
C
指针未指零 就使用
读出下面各弹簧秤的示数
___N
0.4N
_1_N_N
1_.4_N_N
三、相互作用力 大小相等、 方向相反、 作用在同一直线上、 作用在不同物体上
反馈练习
1、关于弹力产生的条件,下列说法中正确的
是………………………………（ D）
A.只要物体发生形变就一定产生弹力 B.只要两个物体接触就一定产生弹力 C.只要两个物体相互吸引就一定产生弹力 D.只有发生弹性形变的物体才产生弹力
量 程： 5 N
；
分度值： 0.2 N
；
测量值： 1.4 N
。
3.弹簧测力计的使用方法
(1)“三看清”：看清测力计的量程、分 度值以及指针是否对准零刻线，若不 是，应调零。
(2)被测力的大小不能超出量程。
(3) 测量前，用手轻轻地来回拉动几次， 避免指针、弹簧和外壳之间的摩擦而影 响测量的准确性。
反思盘点
我的收获： 我的困惑？
第三节 弹力与弹簧测力计
教学目标
1 知道弹力是如何产生的 2 掌握使用弹簧测力计的规则和方法。 3 熟练地应用弹簧测力计测量力。
试一试，想一想
恢复到原 来形状
没有恢复到 原来形状
用力分别压弹簧、拉橡皮筋、挤压橡皮泥、捏 面团；松手后，物体的形变有什么不同吗？
1．弹性：受力时发生 形变，不受力时，又恢 复到原来的形状的性质。
这种形变称弹性形变
2．塑性：形变后不能 恢复到原来的形状的性 质。 这种形变称塑性形变
一、弹力
1.弹力: 物体在受力发生形变时，要恢复 原状，就会对跟它接触的物体施 加力，这种力就叫弹力
2.弹力产生的条件: 相互接触 发生弹性形变 (形变越大,弹力越大)
3.弹力的表现:压力 支持力 拉力 推力
1.测力计：
1、如右图所示的弹簧测力计，
它的量程为_0_~5N__，分度值为 _0_._2_N，现在弹簧测力计的示数 为_3_._4_N。
2、有一弹簧测力计，当秤钩上没 有施加力时，指针不是在零刻度线 上，而是在0.2N的位置，此时用手 拉弹簧测力计秤钩，读数为4N，
则手拉弹簧的力为（ C ）
A、4.2N
B、4N
