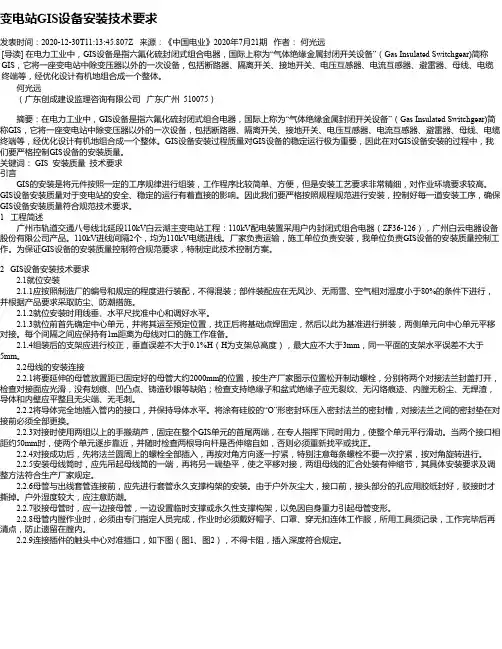

变电站GIS设备安装技术要求发表时间：2020-12-30T11:13:45.807Z 来源：《中国电业》2020年7月21期作者：何光远[导读] 在电力工业中，GIS设备是指六氟化硫封闭式组合电器，国际上称为“气体绝缘金属封闭开关设备”（Gas Insulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端等，经优化设计有机地组合成一个整体。
何光远（广东创成建设监理咨询有限公司广东广州 510075）摘要：在电力工业中，GIS设备是指六氟化硫封闭式组合电器，国际上称为“气体绝缘金属封闭开关设备”（Gas Insulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端等，经优化设计有机地组合成一个整体。
GIS设备安装过程质量对GIS设备的稳定运行极为重要，因此在对GIS设备安装的过程中，我们要严格控制GIS设备的安装质量。
关键词： GIS 安装质量技术要求引言GIS的安装是将元件按照一定的工序规律进行组装，工作程序比较简单、方便，但是安装工艺要求非常精细，对作业环境要求较高。
GIS设备安装质量对于变电站的安全、稳定的运行有着直接的影响。
因此我们要严格按照规程规范进行安装，控制好每一道安装工序，确保GIS设备安装质量符合规范技术要求。
1 工程简述广州市轨道交通八号线北延段110kV白云湖主变电站工程：110kV配电装置采用户内封闭式组合电器（ZF36-126），广州白云电器设备股份有限公司产品。
110kV进线间隔2个，均为110kV电缆进线。
厂家负责运输，施工单位负责安装，我单位负责GIS设备的安装质量控制工作。
为保证GIS设备的安装质量控制符合规范要求，特制定此技术控制方案。
2 GIS设备安装技术要求2.1就位安装2.1.1应按照制造厂的编号和规定的程度进行装配，不得混装；部件装配应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并根据产品要求采取防尘、防潮措施。
110KV GIS组合电器安装作业指导书
110KV GIS组合电器安装作业指导书110KV GIS组合电器安装作业指导书一、引言本作业指导书旨在为110KV GIS（气体绝缘开关设备）组合电器的安装提供详细指导，确保安装过程顺利进行，并保证设备的正常运行和安全性。
本指导书适用于110KV GIS组合电器的安装作业。
二、安装前准备1. 安全措施在进行安装作业之前，必须确保所有参与人员已经接受相关安全培训，并严格遵守安全操作规程。
所有安装人员必须佩戴个人防护装备，如安全帽、安全鞋、防护手套等。
2. 工具和设备准备准备好所需的工具和设备，包括但不限于螺丝刀、扳手、电缆夹具、测量仪器等。
确保这些工具和设备处于良好状态，并经过检查和校准。
3. 施工图纸和技术文件准备好110KV GIS组合电器的施工图纸和相关技术文件，包括设备的布置图、接线图、设备参数等。
施工图纸和技术文件应由专业人员编制，并经过审核和批准。
4. 施工场地准备确保施工场地符合安装要求，包括地基平整、通风良好、无积水等。
清理施工场地，确保没有杂物和障碍物影响安装作业。
三、安装步骤1. 基础安装根据施工图纸和技术文件的要求，进行基础的安装工作。
首先，测量和标记基础的位置和尺寸。
然后进行基础的挖掘和浇筑工作，确保基础的稳固性和平整性。
2. 设备安装根据施工图纸和技术文件的要求，进行设备的安装工作。
首先，将设备运送到施工现场，并进行检查，确保设备完好无损。
然后，根据设备的布置图，将设备安装到基础上，并进行固定和连接。
3. 接线和调试根据施工图纸和技术文件的要求，进行设备的接线和调试工作。
首先，根据接线图进行设备的接线工作，确保接线正确无误。
然后，进行设备的调试工作，包括电气参数的调整和测试，确保设备的正常运行。
4. 安全检查和验收在安装完成后，进行安全检查和验收工作。
首先，对设备进行全面的安全检查，包括设备的外观、接线、绝缘等方面。
然后，进行设备的功能测试和性能测试，确保设备满足相关标准和要求。
GIS设备安装要点
GIS 设备安装要点
100A，避免接线方式错误，及时对电流出
线内侧电压进行了测试，从而确定了被测
一、GIS 设备的优点 GIS 设备是由电流互感器、避雷器、断 路器、隔离开关、接地开关、套管及母线等 多个组件构成，密封在金属接地外壳中，与 空气隔离，设备的各个部分处在独立气室 中。其具有以下三种优势： 1.占地面积小。由于 GIS 设备内部所具 有的 SF6 绝缘强度与电弧断开能力较强， 所以设备外部的绝缘组件与断路器的体 积较小。而且 GIS 设备结构较为紧凑，组件 连接数量较少，为变电站节省了许多空间。 比如：在 110kV 变电站中，GIS 设备占地面 积是一般设备的 46%；在 220kV 变电站 中，GIS 设备占地面积是一般设备的 37%， 因其占地面积少，所以设备的安装周期较 短。另外，GIS 设备模块属于装配式设备， 可以将其多个组件运输至变电站，进行自 由拼装，因而施工较为便捷。 2. 可靠性强。GIS 设备组件为全封闭 式，所以在设备运行时，外界的气候或空气 湿度温度等因素不会对其造成影响。而且 其接地性能好，变电站运行时所产生的电 磁与辐射会被 GIS 设备的外壳屏蔽掉，不 会受到干扰。另外，GIS 设备要安装在固定 预埋件上，所以具有较高的抗震性能。智 能电网的推行使 GIS 产品与智能化组件相 融合，构成智能终端控制系统。电站运行、 维护、检修等可实现远程控制，无需工作人 员进入现场，安全性较高。 3.自动化运行效率高。由于 GIS 设备 的性能良好，自动化运行水平较高，所以变 电站能够实现无人值守或少人值守，有效 地降低了有关人员的工作强度。另外，GIS 设备的检修维修周期是 8 年，一般电气设 备的检修周期是 1 年，因而减少了设备维 修人员的工作量。相对于 AIS 设备，GIS 具 有更多的优势，GIS 的占地面积小、运行稳 定、维修工作量少且一次性投资多；而 AIS 的占地面积大、运行基本稳定、维修工作量 多且一次性投资少。 二、GIS 设备安装要点 1.GIS 设备现场安装环境控制。GIS 设备 由众多分装单元组成，由 GIS 厂家发往电 站现在进行现在安装。GIS 产品安装时对环 境要求极高，空气中的灰尘、水分等可能对 产品造成不良影响，因此为了保证 GIS 产 品安全可靠运行，在设备安装时需要保证 现在安装环境。GIS 电站分为户内电站和户 外电站，根据电站规划的不同以及电站现 场环境不用，可配备移动防尘房、简易防尘
户内GIS设备吊装方式的探讨
户内GIS设备吊装方式的探讨摘要：GIS设备具有可靠性高、占地面积小等优点，随着制造技术的成熟，GIS 设备广泛应用于沿海地区变电站设计中，为提高电力系统供电可靠性发挥了重要作用。
户内GIS设备安装检修起吊设备通常有桥式吊车及吊钩加电动葫芦两种，本文介绍了这两种吊装方式的技术特点，为户内变电站设计及施工提供参考。
关键词：户内变电站、GIS设备、吊装、桥式吊车、吊钩、电动葫芦1.GIS设备特点及应用GIS设备是气体绝缘金属封闭开关设备的简称，是把各设备元件按照电气主接线的要求依次连接组合成一个整体，并全部封闭于充满SF6绝缘气体灭弧介质的接地金属外壳中。
GIS设备具有以下特点：占地面积和空间小，运行可靠性高，运行维护工作量小，环境友好，适应性强，安装调试容易[1]。
GIS设备主要应用于下列情况110kV及以上电网：深入城市内变电站，布置场所特别狭窄地区，地下式配电装置，重污秽地区，高海拔地区，高列度地震区[1]。
《南方电网35kV～500kV变电站装备技术导则（变电一次分册）》[2]明确规定，220kV变电站在城市中心区和大风区（最大设计风速超过35m/s）应采用户内GIS布置；在大气严重污秽地区、场地受限、高抗震设防烈度、高海拔环境条件下，经技术经济论证后可采用户内GIS布置。
南网公司发布的保底变电站应选用户内布置，沿海地区（沿海岸线50公里以内）变电站应选用户内布置。
目前户内布置的110kV及以上设备均采用GIS设备。
2.GIS设备的吊装2.1建筑物高度由于GIS设备需要严格控制安装现场的环境条件，对环境湿度、空气洁净度及粉尘有严格的要求，户外场地难以满足GIS安装环境的要求，因此GIS设备多用于户内布置，仅将架空进出线套管布置在户外设备平台。
户内GIS设备本体的吊装对建筑物净空高度提出要求。
对于目前常用GIS设备厂家的产品，220kVGIS搬运通道上方设备最高尺寸为4.3m，110kVGIS搬运通道上方设备最高尺寸为3.8m。
关于对变电站电气施工中GIS设备的安装
关于对变电站电气施工中GIS设备的安装摘要：气体绝缘金属封闭开关设备（GIS）作为变电站系统中最为重要的设备之一，其具有可靠性强、安装便利、工作性能强、占地面积小等多种优势。
但是要确保GIS设备的正常运行，就必须从安装施工入手，切实保证其安装质量。
因此文章就对变电站中GS设备的安装进行了探讨分析，以供参考。
关键词：GIS设备；安装工艺；质量控制1变电站电气施工中GIS设备概述(1)含义GIS设备指的是气体绝缘全封闭组合的电器，GIS设备将较多的设备装入到封闭型金属容器中，同时利用SF6作为绝缘介质，在变电站电气施工过程中GIS设备发挥着重要的作用，GIS设备主要包括线路和开关以及互感器设备等。
我国不断提高科技发展水平，也在逐渐扩大GIS设备的使用范围。
发电厂的GIS设备是一种集合型设备，具有较大的占地面积，因此需要延伸设备安装区域，准确判断GIS设备结构，避免GIS设备产生故障。
当前GIS设备具有较高的故障率，出现这种问题是由于GIS设备安装工作不合理，为了降低GIS设备故障发生率，需要正确地安装GIS设备。
(2)特点1)可靠性：通常是在密封金属壳内部安装GIS设备所有的带电部件，而且内部空间填满了绝缘介质，不仅可以保障操作人员的生命安全，同时可以降低GIS设备的维修难度。
2)绝缘性：在GIS设备中利用各种绝缘子和绝缘拉杆等，并且通过严格计算和优化设计，有利于提高GIS设备的绝缘性。
3)在GIS设备中利用智能灭弧技术，可以降低断路器运转过程中的能耗。
同时通过利用轻型弹簧机构，可以避免发生漏油问题，有利于高效利用GIS设备。
4)GIS设备壳体结构主要是利用无缝合金铝管和冷翻边工艺[1]。
有利于提高操作人员焊接工作的便利性，同时可以保障焊接质量，改善电网分布，有利于不断减小设备外形尺寸，节省整体空间。
5)GIS设备和涡流发热元件主要是利用铝合金材料，铝合金具有抗腐蚀性，因此可以减少涡流损耗。
6)利用金属壳体全面包裹GIS设备的所有部件，因此有效抵御外界因素，同时可以降低海拔的影响，在任何环境中都可以发挥出GIS设备的作用。
GIS安装方案范文
GIS安装方案范文GIS（地理信息系统）是一种利用计算机技术对地理空间数据进行采集、储存、管理、分析和展示的系统工具。
在现代社会中，GIS已经广泛应用于土地利用规划、环境保护、自然灾害防治、交通管理等领域，成为重要的决策支持工具。
本文将针对GIS的安装方案进行详细阐述，以期为相关单位和个人提供参考。
一、前期准备1.硬件要求：在安装GIS系统之前，首先要确定计算机硬件是否符合系统要求。
一般来说，GIS系统对计算机的配置要求较高，包括CPU、内存、显卡等。
具体的硬件要求可以在GIS系统的官方网站上查找。
2.软件准备：在安装GIS系统之前，还需要确定计算机上是否已经安装了必要的软件。
比如操作系统、数据库软件等。
如果没有安装相关软件，需要提前进行安装。
4.人员准备：在安装GIS系统时，需要有专业人员进行操作，以确保安装过程顺利进行。
如果没有相关专业人员，可以考虑进行系统培训或请专业人员提供技术支持。
二、安装步骤3.配置GIS系统：安装完成后，需要进行系统配置。
比如设置地图投影方式、坐标系统、语言等。
根据实际需要进行相关配置，以确保系统的稳定运行。
4.导入数据：安装完成系统配置后，需要将准备好的地理空间数据导入到系统中。
可以通过导入文件、数据链接等方式进行数据导入。
5.运行系统：数据导入完成后，运行GIS系统，开始进行数据分析、展示等操作。
在系统运行过程中，需要注意监控系统运行情况，及时处理系统出现的问题。
6.系统优化：在系统运行过程中，可以根据实际需求进行系统优化。
比如调整系统参数、增加硬件设备等，以提高系统性能和稳定性。
三、注意事项1.安全性：在安装GIS系统时，需要注意系统安全性。
可以考虑安装防病毒软件、设置防火墙等措施，以保护系统数据安全。
2.数据备份：在进行数据导入和系统配置之前，需要提前进行数据备份。
以防止数据丢失或损坏，保障数据的完整性。
3.版权问题：在使用GIS系统时，需遵守相关的软件使用许可协议，确保系统的合法性。
GIS全封闭组合电器设备的安装及注意事项
GIS全封闭组合电器设备的安装及注意事项摘要：变电站的全封闭GIS组合电器设备自动化(保护、测量、监控)的重要监控对象。
GIS室内O2、SF6气体的要求，通风系统技术数据的选择，巡视维护，安装过程中的通风以及事故排风。
对完全封闭的GIS电器设备室内装修的要求，例如在完全封闭的GIS电器设备中异物，室内空气污染要求，墙壁和屋顶装饰，门窗措施等，完全封闭GIS电器设备设备的相对湿度标准。
安装金属颗粒、杂物、灰尘、湿度等内部容易进入这是设备故障或事故的原因。
因此，场地环境必须始终保持清洁，以确保全封闭GIS组合电器设备的安全，必须严格遵守工艺流程。
关键词：GIS设备；SF6气体密度监控装置；技术要求根据其性能特点，掌握其安装技术和注意事项非常重要，电能的使用和电网的建立已经过去了一个世纪。
人类越来越依赖电能，各行各业都离不开电。
为了确保充足和可靠的电力供应，还需要建造变电站用地。
因此，不仅要有占地问题，还要有许多环境要求，如防火、防噪音、防止污染、防止无线电干扰和美化环境等。
为了满足这些新的要求，绝缘介质的传统电气设备不再能够满足这些要求。
相反，我们应该使用无油化设备、微型化。
选择和推广SF6绝缘气体是时代和技术发展的必然趋势，具有良好的绝缘能力和灭弧性能。
一、全封闭组合电器的结构全封闭GIS组合电器设备由断路器、隔离开关、接地开关、母线导线、互感器、避雷针装置等组成。
在一定压力下将SF6气体装入封闭金属罐内，对地、电极间和相间绝缘作用，金属罐内的气体通过隔板分成多气隔。
每个气隔都有一个抽真空接头和一个气体密封继电器，用于监测每个气隔的气体密度，并在气体密度低于特定气体密度(压力)时发出报警。
三、GIS全封闭组合电器设备的安装注意事项据近几年的运行事故统计，40%以上的事故是制造和安装问题造成的，其中包括现场设施清洁工作不到位，造成的事故如异物、杂物、灰尘等进入设备，它们约占GIS全封闭组合电器设备的13%，进入的安装质量直接影响设备的安全运行和寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G I S设备安装工艺 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】高压成套组合电器（G I S）安装工艺电仪分公司高艳军1.适用范围:装配包括断路器间隔（含三工位开关、接地开关、电流互感器等）、测保间隔（含三工位开关、接地开关、避雷器、电压互感器等）、母线管道、进出线套管或电缆终端、带电显示器以及支架等的装配对接，接地系统的装配以及气室的抽真空、充气等。
本间隔电缆或航空插连接，间隔间二次电缆线布置和连接，密度继电器电缆连接，二次回路电源引入等2.施工流程:见附页13.工艺流程说明及主要质量控制点1、基础划线测定基础槽钢水平度，并记录测试值。
GIS基础槽钢平面用经纬仪检测，偏差符合设计要求。
按GIS设备的基础图和总体布置图要求，在地坪上用墨斗画出各间隔间距，以供设备安装就位之用。
在地面划出基础中心线。
沿各中心线按间隔用经纬仪分别测出标高，并作好记录，作为GIS设备就位的依据。
2、设备临时就位根据厂内解体单元，按照平面布置图将各元件在基础附近临时就位。
3、设备精确就位首先确定安装基准，既确定最先就位的间隔，安装基准一般选择GIS中间的一个间隔，从中间向两侧安装。
安装基准间隔应保证基准间隔主母线基础的标高比其他间隔主母线的标高要高，否则要在下面加调整垫片。
从基准间隔向两侧依次安装其他间隔，安装时应参照基础检查时所测各主母线标高，在GIS底架下加适当的调整垫片，保证主母线在同一平面。
4、主母线连接为减少安装积累误差，从中间间隔（基准间隔）开始向两边安装，中间间隔正式就位，中间间隔的基础高程不得低于其他间隔，依次连接各母线管道或间隔。
安装顺序如下：a）中间间隔就位；b）拆掉间隔对接盖板，清理法兰面、导体接头及壳体内侧、导电杆及盆式绝缘子表面，表带触头涂少许防氧化导电脂；c）法兰面涂密封胶、装O型圈；d）根据装配图的标示，依次将三根导体插入导体接头；e）移动相邻间隔向中间间隔靠拢，用定位螺栓定位，连接母线壳体，并按标准力矩值紧固。
f）间隔对接好后，可先点焊固定，待全部安装完成并经交接试验通过后，再焊接牢固。
注：1.若法兰间不能很好配合，可调整波纹管来补偿，调整后将波纹管法兰外侧螺母拧紧，并用锁紧螺母锁紧（详见波纹管装配使用注意事项）。
2.间隔对接时，不能用摇晃的方法对接导体。
3.一旦拆去运输端盖，法兰的安装必须连续作业直至完成。
如果间断无法避免，必须用干净的塑料薄膜把开启的法兰封闭起来，保持罐体清洁、干燥。
4.每一个间隔对接时，必须用水平仪在母线连接法兰上进行校正。
如不正可用垫片将其垫平。
在壳体侧面紧固法兰螺栓时，为了不使法兰螺栓孔内的赃物或螺栓上的碎屑掉落入壳体内，或粘到密封圈上，应先预装法兰面下方最左右两个螺栓，并预紧使罐壳与法兰紧贴在一起后，再穿入其余螺栓。
见下图所示。
在法兰面安装螺拴时，不要单面紧固，应从对角线上互相紧固，并用扭力扳手按规定的力矩值来拧紧螺拴。
紧固后在规定部位做好紧固标记。
5、主母线导电杆装配和尺寸检测①对于主母线终端的主母线筒，测量母线接头装配中导体端面与下一间隔母线法兰连接面的尺寸，测量值应在±3mm的范围内。
②对于中间位置的主母线筒，测量母线接头装配中导体端面与下一间隔母线筒法兰连接面的尺寸，测量值应在±3mm的范围内。
③测量母线接头装配中导体端面与上一间隔母线筒法兰连接面的尺寸，测量值应在±3mm的范围内。
④按照设计图纸要求进行主母线对接，装配各间隔的主母线、过渡母线和主母线导体后，用专用测量卡板对各间隔连接的导电杆屏蔽罩与限位螺钉间隙进行测量。
进入母线筒内必须穿专用工作服，并保持干净、清洁，不能将异物带入母线筒内。
⑤一侧是盆式绝缘子，另一侧是绝缘支持台的情况移动母线导体，使其导体一端端头与盆式绝缘子侧梅花触头座的间隙为0，测量另一侧导体屏蔽罩与止位螺钉之间的间隙，其测量值应在11.3mm-23.3mm范围内。
⑥导体两侧均为绝缘支持台的情况移动母线导体，使其一侧止位螺钉与导向杆的间隙位0，测量另一侧导体屏蔽罩与止位螺钉之间的间隙，其测量值应在8.8mm-20.8mm范围内。
⑦按照检测方法逐一进行测量并确认。
每测量一处，填写相应的检测值。
⑧检查主母线筒内部各部件装配是否完好到位，顶丝装配是否就位，并全面进行清理。
6、内导及分支内导装配进出线套管连接方法①清理套管及壳体内部、法兰面及导体，将导体插入壳体，用白布带悬挂，在法兰面上涂密封胶，装0型圈。
②确认导体插入正确，用定位销定位，连接套管，紧固螺栓到力矩值。
③安装套管支架，给所有部分的连接面、螺栓、螺母涂防水胶。
电压互感器连接方法①检查互感器内部应有气压，观察互感器的运输及翻转方向要求。
②清理法兰面及导体，拆掉接口屏蔽头，插入导体，法兰面涂密封胶，装0型圈。
③拆掉支架，将PT吊起，按照要求翻转，然后连接。
④电压互感器安装要在耐压试验完成后进行。
避雷器的连接方法①取掉避雷器支架、保护罩、GIS法兰盖板及接口屏蔽头，清理壳体内部及法兰面，将避雷器移至接口下方，吊起避雷器，将导体清理干净、涂导电脂后固定在避雷器上，给法兰面涂密封胶，装0型圈。
②将避雷器缓慢上提，确认导体插入正确后用定位销定位，连接法兰面，按要求紧固力矩。
③将支架放入避雷器下方，用垫片调整垫实避雷器，然后放开吊绳。
7、机构及配管、空压机管道连接①根据生产厂家的安装说明书连接装配机构以及其它附件。
②用相应连杆连接各机构与本体。
③确认挡圈安装正确。
④调整分、合闸间隙到要求值。
⑤手动分、合闸操作，检查机构是否灵活。
8、安装就地控制柜及二次电缆①参照厂家提供的平面装配图纸安装盘柜。
盘柜开箱后应检查内部元件的完好性，规格应与设计相符，表盘无机械损伤，油漆完整。
②根据需要在相应位置安装电缆走线槽。
根据电缆清单敷设电缆。
检查电缆数量、型号规格符合设计，电缆无损伤。
根据安装进度参照连接图连接电缆线，电缆芯线与接线端子应连接牢固，二次线中间不允许有接头9、接地安装设备用所带的接地母线按设计要求和接地网可靠连接，接地必须可靠，接触良好。
接地线接触面应清洁，并涂有导电膏。
GIS设备的接地线必须保证其连续性、完整性。
检查、试验、调整1、测量回路电阻①测量主回路绝缘电阻，其值应符合厂家试验要求。
②每个灭弧室处于合闸位置，通过50A-100A直流电流，在其进出线接线板两端（不包括接线板）测量电压降应符合厂家要求。
③测量分、合闸线圈的绝缘电阻，应符合厂家要求。
①测量分、合闸线圈的直流电阻，其值与出厂值相比无明显差别。
2、GIS系统SF6气体的微水检测设备安装前、安装过程中及安装后都需测试SF6气体的含水量。
若任何过程中测试的SF6气体含水量超过规范标准及设备厂家技术要求，都需对SF6气体进行处理，处理合格后方可进行下一道工序施工。
SF6气体的含水量的测试及处理工作应由专业人员进行。
3、抽真空、充六氟化硫气体抽真空操作需按照真空泵使用操作规程正确操作设备，避免将杂物倒吸入气室内。
为保证SF6气体水份含量合格，每个气室抽真空在表压达到以下后，再继续抽气至少15分钟才能停止。
（继续抽气时间应视真空泵抽气速度而定，≤30L/S的须抽气20分钟以上；≥30L/S的抽气15分钟以上即可。
）当所有气室安装完成后，再重新逐一进行一次抽真空。
抽真空的顺序及技术要求：1）当真空度小于133Pa，再继续抽30分钟以上，2）停泵并关闭阀门与泵隔离，静止30min后读取真空度A；3）再静止2小时以上，读取真空度B，当B-A≤67Pa（极限允许值133Pa）时抽真空合格，否则，应先检测泄漏点。
抽真空合格后，充SF6气体。
充气管与气瓶或回收装置连好后，首先用SF6气体冲洗充气管路以排除空气和水分，冲洗时间为气体从充气管路口出气后再继续冲洗5～8秒。
随后充SF6气体至额定压力。
充气可以用气体回收装置，也可以用SF6气瓶直接充气。
但从SF6气瓶中引出气体时，必须使用减压阀。
对于厂内组装密封好的气室，在现场可直接补气至额定压力，不必更换吸附剂和抽真空。
在充SF6气体时，要注意充气步骤和方法。
流程见下图所示。
为了节省SF6气体，各气室充SF气体时，禁止几处同时用新气瓶进行充气。
一次只能用一个新气瓶对一个气室进行补气或充气，到达额定表压后，再换到另一个气室补气或充气。
直到气瓶内压力等于气室表压而不能再充气时，才能更换新气瓶。
用过的较低压力的气瓶优先用于补充低压力的气室。
新气瓶先用于补充已充有较高压力的气室，再用于补充次低压力的气室。
从高气压室到低气压室顺序进行充气，直至气瓶内压力不能再充气为止，才能更换新的气瓶。
抽真空过程中，必须有专人监护。
如果真空泵由于电源中断或其他不可预见的原因中途停泵时，应立即关闭真空泵的截止阀，并打开真空泵排气阀，以防真空泵内润滑油进入GIS气隔内部。
如果真空泵在工作期间需中途停泵，应先关闭真空泵截止阀。
在断开真空泵电源之前，打开真空泵排气阀。
4、密封性检查用检漏仪对充气套管上的气体连接处及气管之间管道进行密封性检查①各部位应密封良好、无渗漏。
②发现渗漏的情况下，回收SF6气体至，松开泄漏处的连接，检查密封面有无损伤或异物，采用新密封垫重新连接并再次检查密封性。
③抽真空前应对回收装置（真空泵）进行检查。
抽真空装置应有防止真空泵油倒流的措施。
对回收装置使用高纯度气体进行内部清洗。
真空度达到133Pa后继续抽30分钟，关闭气室的阀门，在4小时内压力变化不大于133Pa，否则应检查找出漏点，重新进行真空泄漏试验。
5、工频耐压试验高压试验前参照检查清单中高压试验部分进行检查。
GIS的高压试验分相进行。
电流互感器二次端子必须接地，电压互感器标名为N、n、dn、1n、2n等端子必须接地，1a、2a、da、a1、a2、等端子必须与地绝缘。
接地开关和临时接地点必须可靠接地。
注意事项：4.示例图片气压表、充气阀安装绝缘体清洁硅脂膏涂抹、密封圈安装，密封胶涂抹避雷器4.5 PT安装主母线导杆安装及密封胶涂抹。
三工位开关，内导及分支内导装配。
梅花触头安装分支头母线管安装接地线安装完毕整体5.主要引用标准《电气装置安装高压电器施工及验收规范》GB147-2002《建筑电气安装工程施工质量验收规范》GB50303-2002《电气装置安装工程接地装置施工及验收规范》GB50169—2002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92 《建筑电气工程施工质量验收规范条文说明》GB50303—2002《电气装置安装工程电气设备交接试验标准》GB50150—91设备厂家安装指导书。
设计院设计图纸。
附页：施工工艺流程图：。
