轻质粉煤灰路堤
考点13：粉煤灰路堤施工技术
粉煤灰的含水量宜在灰场调节后再运到工地直接摊铺碾压,以达到提高工效 之目的。已摊铺的粉煤灰因故造成过湿或过干 ,应晾晒或喷洒水分调整含 水量,以达到1.01.1倍含水量为度。 加水量可按下式计算:
pн сангаас
具体参看JTJ016-93公路粉煤灰路堤设计与施工技术规范

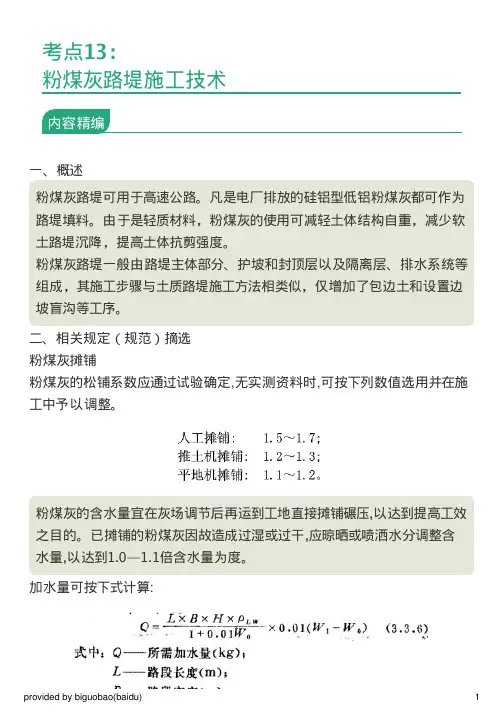

考点13： 粉煤灰路堤施工技术
内容精编
一、概述 粉煤灰路堤可用于高速公路。凡是电厂排放的硅铝型低铝粉煤灰都可作为 路堤填料。由于是轻质材料，粉煤灰的使用可减轻土体结构自重，减少软 土路堤沉降，提高土体抗剪强度。 粉煤灰路堤一般由路堤主体部分、护坡和封顶层以及隔离层、排水系统等 组成，其施工步骤与土质路堤施工方法相类似，仅增加了包边土和设置边 坡盲沟等工序。 二、相关规定（规范）摘选 粉煤灰摊铺 粉煤灰的松铺系数应通过试验确定,无实测资料时,可按下列数值选用并在施 工中予以调整。
p
粉煤灰应用于路堤填料研究
粉煤灰应用于路堤填料研究简要介绍了国内外粉煤灰研究及应用现状,探讨了粉煤灰的物理化学特性和粉煤灰填筑路堤的控制因素,从而提出了粉煤灰作为路堤填料的可行性和优越性。
结合工程实例,介绍了粉煤灰路堤施工工艺,并提出了施工中应重点处理好摊铺厚度、含水量控制、压实机械的种类及碾压遍数这四个关键性问题。
标签：粉煤灰;物理特性;化学特性;路堤填料;施工工艺1引言近年来,许多国家对环境问题越来越重视,作为三大工业废渣之一的粉煤灰的污染和利用成为人们共同关心的问题。
一些工业发达国家如美、日、德等都把粉煤灰再利用作为一项国策。
在我国,对粉煤灰的研究起步较晚,但随着我国高等级公路的飞速发展,随之而来的新材料、新技术在路基工程中不断推广和应用,其中粉煤灰在公路工程的路基施工中也得到了大量的应用,其在节约土地、环境保护、减小沉降等方面有着非常重要的意义。
2物理化学特性2.1物理特性粉煤灰的物理性能包括颗粒组成、含水量、粒径、比表面积、密度、烧失量等。
颗粒组成直接影响到粉煤灰的活性、密度、强度与变形特征。
粒度越细,则颗粒比表面积越大,活性越好。
反之,活性越差。
级配良好则有利于压实、提高强度和稳定性。
而碳粒的存在会降低粉煤灰的活性,影响粉煤灰的压实性能、强度和稳定性。
粉煤灰外观光滑而松软,呈粒状,粒径较小,具有较大的比表面积。
粉煤灰是由各种形状的颗粒组成的混合物,其中实心和空心圆形小球占很大比例;颗粒以非晶质的玻璃质体为主,是一种粒状球形玻璃质组成。
2.2化学特性粉煤灰的主要化学成分是硅石(SiO2)、矾土(Al2O3)、三氧化铁(Fe2O3)、氧化镁(M gO)、氧化钙(CaO)和三氧化硫(SO3),属于硅镁型粉煤灰。
由于CaO和MgO含量低,约占5 %,易溶成分(游离石灰)含量仅占1 %-2 %,所以纯灰的自凝性较差。
粉煤灰的化学成分取决于原煤的化学成分以及燃烧的程度,它的变化范围是很大的。
我国粉煤灰的化学成分见表1。
3粉煤灰填筑路堤的控制因素粉煤灰的烧失量不得大于12 %,粉煤灰的粒径应在0.001 mm-2.000 mm之间,小于0.074 mm的颗粒含量应大于45 %。
粉煤灰用作路堤填料的特点
汇报人： 日期:
目录
• 粉煤灰概述 • 粉煤灰用作路堤填料的特点 • 粉煤灰用作路堤填料的应用优势 • 粉煤灰用作路堤填料的技术要求与质量控
制 • 粉煤灰用作路堤填料的工程实例与效果分
析
01
粉煤灰概述
粉煤灰的定义与来源
定义
粉煤灰是燃煤电厂排出的微细灰粒，是火电、核电、钢铁和工业锅炉等产生的 主要固体废弃物之一。
施工方法
效果分析
采用分层填筑的方法，每层填筑厚度约为 30cm，然后进行压实处理。
经过一年的使用，该路堤表现良好，没有 出现沉降、滑移等现象，证明粉煤灰作为 路堤填料是可行的。
工程实例二：某城市道路粉煤灰路堤改造工程
工程背景
某城市道路的路堤需要进行改造，为 了提高路堤的强度和稳定性，决定采 用粉煤灰作为填料。
填料选择
选择当地发电厂产生的粉煤灰，具有 较高的强度和稳定性，同时价格较为 便宜。
施工方法
采用分段填筑的方法，每段填筑厚度 约为40cm，然后进行压实处理。
效果分析
经过半年的使用，该路堤表现良好， 没有出现沉降、滑移等现象，证明粉 煤灰作为路堤填料是可行的。
工程实例三：某山区公路粉煤灰路堤修建工程
强度增长
粉煤灰的强度特性表现为随时间的增长 而不断增强。这是因为粉煤灰中含有部 分未燃尽的碳，这些碳在粉煤灰中可以 逐渐燃烧，释放出热量并生成水化产物 ，从而提高了粉煤灰的强度。
VS
与时间关系
粉煤灰的强度增长与时间的关系呈S形曲 线，即先增长后趋于稳定。在填筑路堤时 ，可以根据工程需要和粉煤灰的强度增长 情况，合理安排填筑速度和龄期。
工程背景 填料选择 施工方法 效果分析
某山区公路的路堤需要进行修建，由于该地区地形复杂，为了 提高路堤的稳定性和耐久性，决定采用粉煤灰作为填料。
粉煤灰轻质路堤设计中应注意问题的探讨
图)
负荷轮压试验和湿轮磨耗试验叠加图
"交通标准化 #
公路工 程与 运 输
! !"#$%&’!()*"&+ +) ,&-(./’0()’"& ’++%1 &23 !"#$!"!
总 4 "#$ !"! 期
粉煤灰是一种潜力很大$ 在我国尚未被充分利用 的建 筑材 料% 欧 美各 国都 非常 重视 粉煤 灰的 综 合利 用! 将其大量地用于结 构回填% 在美国! %#&的粉煤 灰被用 于填筑 路 基! 填高 可达 %’5(’% 而我 国 目前 粉煤 灰的 利用 率 仅为 )#&! 多数 是被 用 作生 产建 筑 材料和水泥 混凝土及砂浆 中的掺和料 ! 以节省水 泥% 从)#世 纪%# 年代 初期 起! 我国 在高 等级 公 路建 设中 开始 逐步开 发利 用粉 煤灰 ! 但 当时 主要 还 是用 于路 面基 层! 如 各种 二灰 结构 ! 对 于以 灰代 土 填筑 公路 路基 尚为数 不多 % !(%%年 通车 的上 海沪 嘉 高速 公路 是利 用粉煤 灰填 筑的 路基 ! 开 创了 在高 速 公路 期 上大 量使 用粉煤 灰$ 以灰 代土 填筑 路堤 的先 河 % 该 路共 计使用 粉煤 灰!# 多万 吨! 特别 是在 用于 该 公路 沿线 软土 地基时 取得 了明 显的 效果 % !(%(年 在 山东 济青 高速 公路建 设中 也圆 满完 成了 用粉 煤灰 填 筑高 速公 路路 堤的 试点工 作% 实践 证明 ! 在 高速 公 路上 用粉 煤灰 填筑路 堤是 完全 可行 的% 为了 进一 步 在路 基工 程中 推广使 用粉 煤灰 ! 交 通部 于!((*年 !) 月颁 布 了 & 公 路 粉 煤 灰 路 堤 设 计 与 施 工 技 术 规 范 # ’+,+

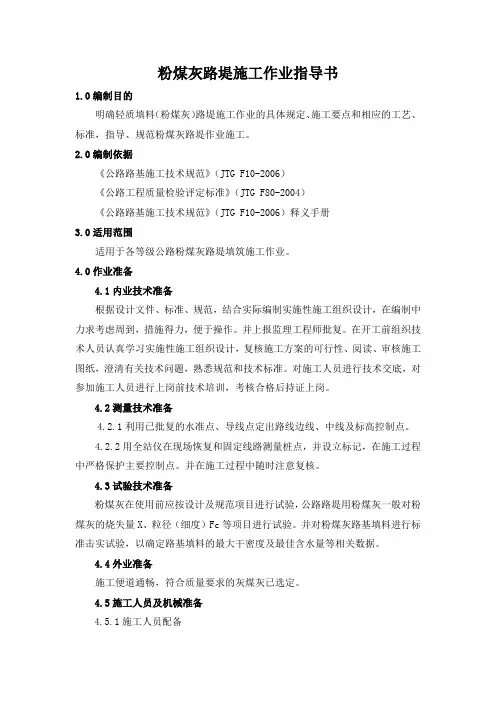

粉煤灰路堤施工作业指导书
粉煤灰路堤施工作业指导书1.0编制目的明确轻质填料（粉煤灰）路堤施工作业的具体规定、施工要点和相应的工艺、标准，指导、规范粉煤灰路堤作业施工。
2.0编制依据《公路路基施工技术规范》（JTG F10-2006）《公路工程质量检验评定标准》（JTG F80-2004）《公路路基施工技术规范》（JTG F10-2006）释义手册3.0适用范围适用于各等级公路粉煤灰路堤填筑施工作业。
4.0作业准备4.1内业技术准备根据设计文件、标准、规范，结合实际编制实施性施工组织设计，在编制中力求考虑周到，措施得力，便于操作。
并上报监理工程师批复。
在开工前组织技术人员认真学习实施性施工组织设计，复核施工方案的可行性、阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2测量技术准备4.2.1利用已批复的水准点、导线点定出路线边线、中线及标高控制点。
4.2.2用全站仪在现场恢复和固定线路测量桩点，并设立标记，在施工过程中严格保护主要控制点。
并在施工过程中随时注意复核。
4.3试验技术准备粉煤灰在使用前应按设计及规范项目进行试验，公路路堤用粉煤灰一般对粉煤灰的烧失量X、粒径（细度）Fc等项目进行试验。
并对粉煤灰路基填料进行标准击实试验，以确定路基填料的最大干密度及最佳含水量等相关数据。
4.4外业准备施工便道通畅，符合质量要求的灰煤灰已选定。
4.5施工人员及机械准备4.5.1施工人员配备人员配备如下表：4.5.2施工机械配备选择施工机械，应考虑工程特点、土石种类及数量、地形、填挖高度、运距、气候条件、工期等因素，经济合理地确定。
填方压实应配备专用碾压机具。
施工机械配备数量表5.0粉煤灰路堤施工的一般规定5.1试验段的规定施工前应铺筑试验段，以确定相关工艺参数、机械组合、标准等相关要求。
5.2粉煤灰路堤填筑应符合下列规定：1)温度在0℃以上方可施工，并避开大风季节。

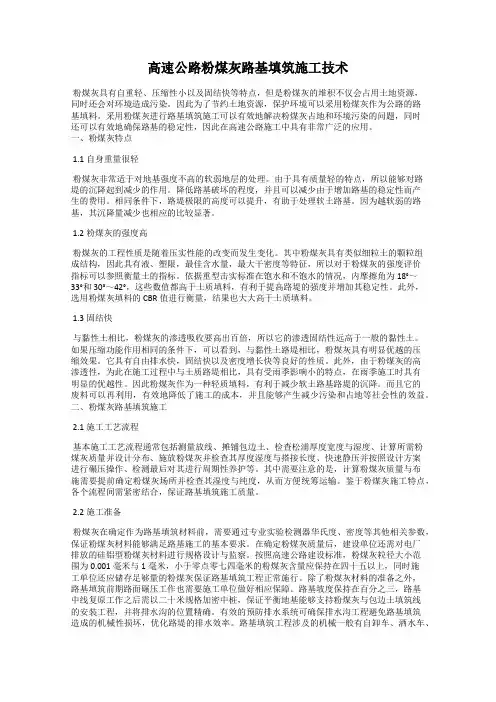

高速公路粉煤灰路基填筑施工技术
2.3粉煤灰的储运
粉煤灰的储运方式一般为自卸式，采用自卸汽车的方式。在进行粉煤灰的储运工作时，施工单位应注意减少其环境污染的影响。设置含有沉淀池的专门场地分类堆放材料，并对其进行实时湿度的监控与调整，满足场地湿度要求[2]。
2.4粉煤灰的摊铺与整形
粉煤灰路基摊铺工程需在包边土摊铺后，包边土宽度受坡度影响应在三十到五十厘米之间，无论是粉煤灰还是包边土工程都应充分考虑水源地所在。应用推土机与平地机进行整体粉煤灰摊铺施工后，部分机械操作困难的地方可由人工摊铺。共有两次具体施工，首次施工摊铺厚度保持在十四与十五厘米之间，二次施工以正常操作进行填筑，需要注意的是，在施工过程中操作机械应避免紧急刹车或掉头等，维护压实层平衡与质量。除此之外，施工单位还应根据工程要求对承层湿度进行监测检控，实时调整水源地湿度。在湿度符合建设要求后，施工单位就可采用内测或外测顺序对直线或曲线路段进行煤粉灰摊铺。为满足粉煤灰路基填筑技术要求，分层预留台阶的搭接间断需保持在一百五十厘米以上，强化路基压实度。
2.2施工准备
粉煤灰在确定作为路基填筑材料前，需要通过专业实验检测器华氏度、密度等其他相关参数，保证粉煤灰材料能够满足路基施工的基本要求。在确定粉煤灰质量后，建设单位还需对电厂排放的硅铝型粉煤灰材料进行规格设计与监察。按照高速公路建设标准，粉煤灰粒径大小范围为0.001毫米与1毫米，小于零点零七四毫米的粉煤灰含量应保持在四十五以上，同时施工单位还应储存足够量的粉煤灰保证路基填筑工程正常施行。除了粉煤灰材料的准备之外，路基填筑前期路面碾压工作也需要施工单位做好相应保障。路基坡度保持在百分之三，路基中线复原工作之后需以二十米规格加密中桩，保证平衡地基能够支持粉煤灰与包边土填筑线的安装工程，并将排水沟的位置精确。有效的预防排水系统可确保排水沟工程避免路基填筑造成的机械性损坏，优化路堤的排水效率。路基填筑工程涉及的机械一般有自卸车、洒水车、挖土机等。施工单位在施工前应对所有设备进行彻底检查与试行，减少施工故障与意外的发生。
粉煤灰路堤施工工艺及方法
粉煤灰路堤施工工艺及方法一、引言随着城市化进程的加快，道路建设成了城市建设的重要组成部分。
而在道路建设中，路堤的施工是关键环节之一。
粉煤灰被广泛应用于道路建设中的路堤施工，其具有环保、经济、可持续发展等诸多优势。
本文将介绍粉煤灰路堤施工的工艺及方法，以期对相关从业人员提供参考。
二、粉煤灰的特性及优势粉煤灰是燃煤电厂烟气中的一种固体废弃物。
由于其成分中含有大量的二氧化硅、二氧化铝和二氧化铁等物质，使其具有较好的粘结性。
同时，粉煤灰具有较高的稳定性和抽水性，能够增加路堤的强度和稳定性。
此外，粉煤灰的使用不仅可以减少矿石资源的开采，还能降低环境污染，达到环保和可持续发展的目标。
三、粉煤灰路堤施工工艺1. 原料准备在施工前，需要对粉煤灰进行筛选和质量检验。
筛选旨在去除其中的杂质，以保证使用的粉煤灰质量。
质量检验则是对粉煤灰的稳定性、抗水性等指标进行检测，以确保其满足路堤施工的要求。
2. 施工现场准备施工现场的准备主要包括场地平整、材料堆放、设备的搭建等。
场地的平整度影响施工的质量和效率，需注意清除杂草、碎石等障碍物。
材料堆放的位置应考虑到施工的便利性和材料的安全性，以免妨碍施工过程。
设备的搭建包括榆木脚手架、线桩等，务必保证其稳固可靠，以确保施工的安全性。
3. 粉煤灰路堤施工工艺（1）路堤的布置根据设计要求，对路堤进行标高设置和边坡勾画。
标高设置是指根据路堤的深度和高程要求，确定路堤的起讫点及中间高点的位置。
边坡勾画是指根据路堤的设计要求，对路堤的两侧边坡线进行勾画和标注。
布置路堤时需注意路堤的宽窄和高低，以确保其满足交通运输的要求。
（2）粉煤灰的拌和与浇筑先将粉煤灰与水进行拌和，拌和时应注意控制水粉比，保持适当的湿度和黏度。
拌和完毕后，将混凝土从搅拌车上倒入路堤模板中，然后用均匀加压的方式进行浇筑，使混凝土充分密实。
（3）养护与修整待混凝土浇筑完成后，需进行适当的养护和修整。
养护是指为保证混凝土的强度和稳定性，需在浇筑后进行遮阳、保温等措施，以防止混凝土过早失水和龟裂。
公路粉煤灰路堤填筑施工工艺
公路粉煤灰路堤填筑施工工艺：1. 施工准备：详细审核设计文件、设计图纸，并进行施工调查及现场核对工作。
按照设计单位提供的测量资料，及时进行控制点复测、加密及放线工作，确保导线控制点、水准点准确无误。
测放路堤的施工边桩，在边桩外埋设护桩，保证路基施工。
同时，进行粉煤灰、包边土及隔离层填料的取样试验，确保各项材料满足设计要求。
2. 拌合料制备：将粉煤灰和土壤按照一定的配比进行混合，可以采用机械搅拌机或人工搅拌的方式，确保混合均匀。
在搅拌的过程中，根据需要适量加入水进行湿拌，以提高材料的可塑性和粘结性。
3. 填筑：首先清理工地，确保施工场地的整洁。
然后对原有土壤进行处理，清除杂质和不稳定的土层，使土壤平整且具备一定的稳定性。
接着将拌合料均匀地铺设在路基上，按照设计要求控制填筑的厚度和均匀性。
根据填筑的厚度，分层进行填筑，每层填筑后，要进行均匀压实。
最后对填筑路基的边坡进行处理，确保边坡的稳定性和安全性。
4. 压实：选择合适的压实设备，如压路机、压实板、振动锤等，根据填筑材料的性质和工程要求，确定合适的压实次数和压实方法。
以上步骤完成后，即完成了公路粉煤灰路堤填筑施工工艺。
需要注意的是，在施工过程中，要严格控制各项参数和操作要点，确保施工质量和安全。
5. 养护与检测：完成压实后，需要对路堤进行养护，以保证其强度和稳定性。
养护期间，应防止路堤受到水分、温度等环境因素的影响，避免发生变形或沉降。
同时，要定期对路堤进行检测，包括其高度、宽度、平整度、压实度等参数，以确保施工质量满足设计要求。
6. 排水处理：对于公路路堤，排水处理是非常重要的一环。
在填筑过程中，应设置合理的排水系统，包括纵向和横向的排水沟、排水管等，以确保路堤不会因积水而受到影响。
排水系统的设计应根据地形、降雨量、土壤性质等因素进行综合考虑，确保其能够有效地排除雨水和地下水。
7. 环保措施：在施工过程中，应采取有效的环保措施，减少对周围环境的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈轻质粉煤灰路堤
摘要: 利用轻质固化粉煤灰代替常规路基填料，由于其质量轻，强度高，可以提高路堤的临界回填高度，降低路堤荷重，有效降低软基的沉降，从而达到减小路面沉降的目的，并可简化软基处理方案，缩短工期，降低工程造价。
关键词:粉煤灰、路堤、施工
粉煤灰是煤燃烧后，由烟气从锅炉中带出来的粉状残留物是一种人工火山灰质材料，其自身具有微弱的胶凝值（或不具有胶凝值），但当它以粉状及有水存在时能在常温下与氢氧化钙反应形成胶凝性化合物。
作为排放量最大的一种工业废料之一，粉煤灰在所有燃煤副产品中占有很大的比例。
中国是煤炭资源的消耗大国，70％的煤炭用于火力发电，不可避免地产生大量粉煤灰，如果不加以处理，它将污染江河、大气，吞没良田，造成严重的危害，由此，粉煤灰的有效利用越来越受到我国的重视。
1、粉煤灰的性质
在高等级公路施工设计当中，经常遇到的软弱地层基础情况加固处理时，一般采用半刚性桩体材料（水泥搅拌桩、cfg桩、挤密砂桩及振冲碎石桩等）方法进行的处理较多，但是耗资大、工期长、检测繁锁。
但对于高填方路基甚至当地有粉煤灰材料资源时，应首先选择煤灰路基设计方案，非常适用于处理地基强度不高的软弱地层或桥头和台背结构，同时减少路堤沉降及地基破坏，经济指标低廉，对变废为宝和改变自然环境具有深远的社会意义和经济意义。
1.1粉煤灰的组成
我国电厂粉煤灰的化学组成
成分sio2 al2o3 fe2o3 cao mgo so3 na2o k2o
烧失量
范围34.3~65.76 14.59~40.12 1.50~16.22 0.44~16.80
0.20~3.72 0.00~6.00 0.10~4.23 0.02~2.14
0.63~29.97
均值50.8 28.1 6.2 3.7 1.2 0.8 1.2 0.6
7.9
粉煤灰的基本性质
项目密度（g/cm3）堆积密度（g/cm3）比表面积（cm2/g）原灰标准稠度% 需水量% 28d抗压强度比%
范围 1.9~2.9 0.531~1.261 800~19500 27.3~66.7
89~130 37~85
均值 2.1 0.780 3400 48.0 106 66
1.2内摩擦角大
有资料表明，当压实系数为0.9～0.95时，粉煤灰的内摩擦角φ值可达23°～30°，内聚力c为5～30kpa。
在重型击实标准压实度达95%条件下，粉煤灰饱水试验的cbr值可达23.5。
由此可见，在一定的压实条件下，粉煤灰的抗减强度较一般路堤填料高。
压缩性小粉煤灰的压缩性能与击实功能、密实度和饱水程度因素有关。
实验结果表明，在采用重型击实标准压实度为100%时，粉煤灰的压
缩系数α0.1～0.2=0.15mpa-1。
压缩系数小，说明路堤建成以后抗压性能好，沉降量小。
1.3渗透系数大
粉煤灰以其渗透系数大、自由排水固结快、透水性良好，被广泛地应用于潮湿多雨地区的路堤施工。
粉煤灰是轻质材料，对减轻自重和沉降；提高土体抗剪强度均有良好的使用效果，很适宜软土地区作轻质路堤填料。
且有废物利用；节约投资和保护环境减少污染；少占耕地等经济意义。
因粉煤灰基本无粘接力，饱水后强度明显降低，所以用做路基时应该采取排水和防护措施，在高填方的路基情况下，必须进行稳定性验算，并在结构设计及施工中采取相应必要的措施。
2、粉煤灰设计
选用填料前对工程周围地质情况、地下水、自然和人文环境做详细勘察，在地下水位较高，地下水源为饮用水源地区应慎用粉煤灰填料。
必须采用时应该做粉煤灰渗出试验，确定渗出物质中微量元素含量不会引起地下水物质含量超标，在拟定工程措施时应考虑防渗设计，避免粉煤灰填料对环境造成破坏。
粉煤灰路基填筑时采用纯粉煤灰。
高掺量粉煤灰现浇泡沫轻质土路堤(以下简称新型轻质直立式路堤)以工业废渣-粉煤灰作为主要掺和料，替代目前轻质土中的部分水泥，它除保持泡沫轻质土的特性外，还具有以下主要特点: (1)可降低30%~45%的水泥用量,较大幅度地降低综合成本; (2)可进一
步提高混合料的和易性和施工性; (3)可降低水化热,减少成品的内部及表面裂缝,提高轻质直立式路堤的强度和整体质量,同时促进资源的再生利用。
2.1设计参数的选用
粉煤灰的化学组成：sio2、al2o3、fe2o3同样要求达到70%以上，不低于ⅲ等灰；根据室内试验粉煤灰路堤抗剪强度取值表推荐如表所示：由于粉煤灰填料压实后的密度往往低于粘土边压实后的密度，依据设计的粉煤路堤断面，采用整体填料的加权平均密度。
如试验值粉煤灰填料密度15kn/m3，，加数值为2，粘性土封层填料密度19.0kn/m3，数值为１，则加计算值为（15×2+19×1）
/3=16.3kn/m3。
在稳定验算时的填料密度取值，高等级路基的宽度采用值面涂抹沥青防止腐蚀。
越大，而封层宽度相对越小，根据均质路堤基应力分布规律，两侧土压力小于中央路堤土压力，尽管现有路堤是非一种材料所筑，路堤两侧的密度明显高于中间的密度，在验算时仍选用中心粉煤灰的密度值。
2.2粉煤灰路基设计要点：
(1)粉煤灰路堤设计应采取相应的技术措施,保证路堤有足够的强度和稳定性,为此,应以加强排水措施为主,严禁长期积水浸泡路堤基础。
(2)对路堤上的局部边角等大型机械无法碾压的部位,应采取换填其它材料等措施,以保证达到压实度和强度的要求。
(3)采用填筑路堤的粉煤灰,其烧失量宜小于20%,否则应作对比
试验,分析论证后采用。
(4)粉煤灰粒径应在0. 001-1. 18mm之间,为便于压实,小于0. 074mm的颗粒含量宜大于45%。
(5)路堤坡面和路肩应采取土质护坡进行防护。
护坡土料宜采用塑性指数不低于12的粘质土,其水平方向厚度封层2m。
为提高粘土边坡保护层与粉煤灰边坡的稳定性,应将相接面筑成30×50cm的台阶状,并把台阶做成≥隔离层2%的反拱。
(6)为及时排除渗入路基内的渗水,在隔离层上两侧粘土护坡处加设40×50cm的排水盲沟,设置水平间距10m,在盲沟进口处应采用透水土工布包裹,以防粉煤灰流失。
(7)粉煤灰路堤应在路槽标高以下50cm内设置碎石土等材料的封顶层。
(8)为防止毛细水的影响,及时排除渗入路基内的渗水,路基底
部用稳定性好的材料设置隔离层,隔离层平均厚度为70cm,但边部厚度不宜小于40cm。
并在隔离层上全幅铺设一层透水土工布,以防粉煤灰流失,隔离层横坡为3%。
(9)粉煤灰路堤边坡坡率为当填方高度h≤10m时,填方路堤边坡坡率采用1∶1. 5;当填方高度10<h≤18m时,自上向下在8m处变坡,下边坡坡率1∶1. 75。
(10)对于高速公路和一级公路,采用粉煤灰填筑路基应采用重
型压实标准。
3、粉煤灰路堤施工
在施工前应采取代表性的试样进行击实试验，以确定最大干密度和最佳含水量，过湿的粉煤灰应堆高沥干水份；过干应在摊铺前2到3天掺水闷料，使之达到最佳含水量。
测量放样:画出路堤边线；护坡界限和盲沟位置等，在路堤两侧开挖临时排水沟，以利于施工期间的排水，并清除路堤范围内原地面的淤泥、腐植物。
路堤中心和边缘应设置松铺厚度控制桩把握摊铺厚度，虚铺系数由试验确定，一般为1.2至1.3之间。
每层粉煤灰填筑前，先铺设路堤边上的护坡土，使其压实厚度与粉煤灰相同。
用自卸汽车运装路堤上后，用推土机摊平，当天摊铺当天压实，防止水份蒸发影响压实效果，保证粉煤灰接近最佳含水量。
采用水平分层铺筑法施工，不同作业段施工时；先填地段应留有台阶，使每个压实层相互重叠搭接长度不大于15cm，每层压实厚度不大于30cm，宜采用
20~30t震动压路机施工，施工步骤应遵循先轻后重；先低后高的原则，直线段内两侧向中间施工，曲线段由内侧向外侧施工，（指找平及碾压），使之达到几何尺寸合格；边线准确顺直；弯道圆滑，压实度及弯沉值是重要指标，施工前先做100至150m长度试验因为粉煤灰压实施工含水量较高；为防止含有大量的冰晶体影响压实效果，应保持在5℃以上进行施工。
摊铺时注意边坡土与粉煤灰的松铺系数不同，但保证经压实后两者顶面相同，应具有不小于2%的横坡，如施工层次不连续；长时间不能够施工时，应做好表层封土养生和利于排水；达到路槽标高的封层部位要及时采用粘性土﹑
石灰土或二灰土按设计要求进行封层处理。
铺筑上层时控制拉料车的行驶方向和速度；避免掉头和急刹车导致压实层的松散。
粉煤灰路基的设计与施工；具有废物利用节约投资﹑减少环境污染﹑少占耕地等经济意义的工艺特点，并通过不断技术革新具有广阔的技术发展前景。
4、结论
利用轻质固化粉煤灰代替常规路基填料，由于其质量轻，强度高，可以提高路堤的临界回填高度，降低路堤荷重，有效降低软基的沉降，从而达到减小路面沉降的目的，并可简化软基处理方案，缩短工期，降低工程造价。
参考文献：
［1］jtg e51 －2009，公路工程无机结合料稳定材料试验规程［s］.
［2］jtj016 －93，公路粉煤灰路堤设计与施工技术规范［s］.
[3]杨义,邢云云.低活性粉煤灰的路用性能试验研究[j].北方
交通,2007
作者简介：
1．同德芳(1963.02.04) 出生.男.浙江嘉兴.工程师.浙江嘉宇工程管理有限公司工程部)
2．王位同(1969.05.29) 出生.男.浙江嘉兴.工程师. 浙江同欣建设有限公司管理部)
注：文章内所有公式及图表请以pdf形式查看。
