权利要求书1页 说明书3页 附图1页
CN 209339989 U
CN 209339989 U
权 利 要 求 书
1/1 页
1 .一种具有角度调节功能的煤矿掘进用支护装置，其特征是：其包括底座和支护板，底 座的 上表面固定连接有固定座 ，固定座的 上方设有安装板 ，固定座通过升降 连接装置与安 装板连接 ；所述升降 连接装置由 支撑柱、齿轮、齿条 和电 动机组成 ，固定座的上表面开设有 滑槽 ，支撑柱滑动连接在滑槽内 ，支撑柱的 上端面与安装板固定连接 ，支撑柱固定连接齿 条，齿条与齿轮相互啮合，齿轮的一侧转动中心与电动机的输出轴端固定连接，电动机固定 安装在固定座上 ；所述安装板的 上表面固定连接有固定块 ，固定块通过 销轴转动连接支护 板的一端，安装板上安装有第一液压缸，第一液压缸的活塞杆端部与滑块转动连接，且滑块 与支护板的 下表面滑动连接 ；所述支护板的 上方设有防 滑板 ，防 滑板通过减震缓 冲装置与 支护板连接。
2 .根据权利要求1所述的具有角度调节功能的煤矿掘进用支护装置，其特征是：其底座 两端均通过安装座固定连接有第二液压缸 ，第二液压缸的活塞杆向下设置 ，第二液压缸的 活塞杆端部固定连接有底板。
3 .根据权利要求1所述的具有角度调节功能的煤矿掘进用支护装置，其特征是：其减震 缓冲装置由弹簧 和第一 伸缩杆组成 ，支护板的上面开设有安装槽 ，安装槽的内底壁与防 滑 板之间安装有多个弹簧和第一伸缩杆，多个弹簧呈矩阵状分布。

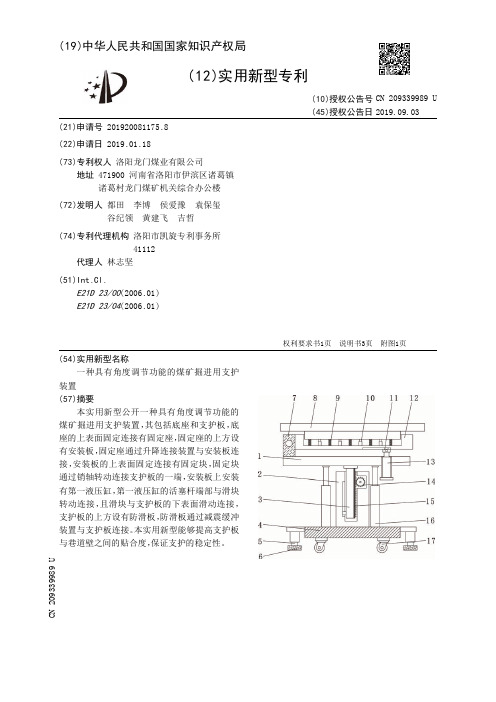

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920081175 .8
(22)申请日 2019 .01 .18
(73)专利权人 洛阳龙门煤业有限公司 地址 471900 河南省洛阳市伊滨区诸葛镇 诸葛村龙门煤矿机关综合办公楼

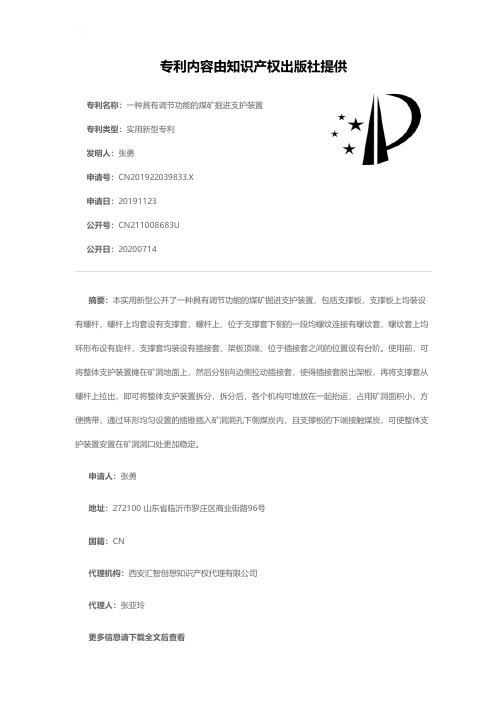

一种具有调节功能的煤矿掘进支护装置[实用新型专利]
![一种具有调节功能的煤矿掘进支护装置[实用新型专利]](https://img.taocdn.com/s3/m/95223c3fb9f3f90f77c61b09.png)
专利名称：一种具有调节功能的煤矿掘进支护装置专利类型：实用新型专利
发明人：张勇
申请号：CN201922039833.X
申请日：20191123
公开号：CN211008683U
公开日：
20200714
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有调节功能的煤矿掘进支护装置，包括支撑板，支撑板上均装设有螺杆，螺杆上均套设有支撑套，螺杆上、位于支撑套下侧的一段均螺纹连接有螺纹套，螺纹套上均环形布设有旋杆，支撑套均装设有插接套，架板顶端、位于插接套之间的位置设有台阶。
使用前，可将整体支护装置摊在矿洞地面上，然后分别向边侧拉动插接套，使得插接套脱出架板，再将支撑套从螺杆上拉出，即可将整体支护装置拆分，拆分后，各个机构可堆放在一起抬运，占用矿洞面积小，方便携带，通过环形均匀设置的插锥插入矿洞洞孔下侧煤炭内，且支撑板的下端接触煤炭，可使整体支护装置安置在矿洞洞口处更加稳定。
申请人：张勇
地址：272100 山东省临沂市罗庄区商业街路96号
国籍：CN
代理机构：西安汇智创想知识产权代理有限公司
代理人：张亚玲
更多信息请下载全文后查看。

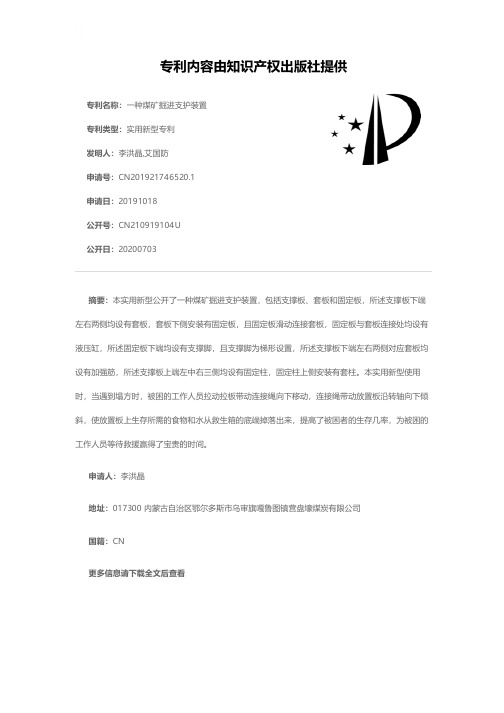

一种煤矿掘进支护装置[实用新型专利]
![一种煤矿掘进支护装置[实用新型专利]](https://img.taocdn.com/s3/m/707f3ccf4b35eefdc9d3339d.png)
专利名称：一种煤矿掘进支护装置专利类型：实用新型专利
发明人：李洪晶,艾国防
申请号：CN201921746520.1申请日：20191018
公开号：CN210919104U
公开日：
20200703
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种煤矿掘进支护装置，包括支撑板、套板和固定板，所述支撑板下端左右两侧均设有套板，套板下侧安装有固定板，且固定板滑动连接套板，固定板与套板连接处均设有液压缸，所述固定板下端均设有支撑脚，且支撑脚为梯形设置，所述支撑板下端左右两侧对应套板均设有加强筋，所述支撑板上端左中右三侧均设有固定柱，固定柱上侧安装有套柱。
本实用新型使用时，当遇到塌方时，被困的工作人员拉动拉板带动连接绳向下移动，连接绳带动放置板沿转轴向下倾斜，使放置板上生存所需的食物和水从救生箱的底端掉落出来，提高了被困者的生存几率，为被困的工作人员等待救援赢得了宝贵的时间。
申请人：李洪晶
地址：017300 内蒙古自治区鄂尔多斯市乌审旗嘎鲁图镇营盘壕煤炭有限公司
国籍：CN
更多信息请下载全文后查看。

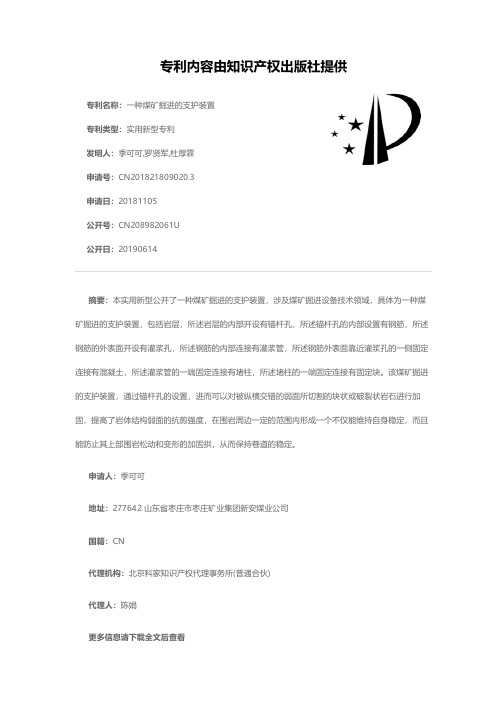

一种煤矿掘进的支护装置[实用新型专利]
![一种煤矿掘进的支护装置[实用新型专利]](https://img.taocdn.com/s3/m/9abc4489ddccda38366baf8c.png)
专利名称：一种煤矿掘进的支护装置专利类型：实用新型专利
发明人：季可可,罗贤军,杜厚霖
申请号：CN201821809020.3
申请日：20181105
公开号：CN208982061U
公开日：
20190614
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种煤矿掘进的支护装置，涉及煤矿掘进设备技术领域，具体为一种煤矿掘进的支护装置，包括岩层，所述岩层的内部开设有锚杆孔，所述锚杆孔的内部设置有钢筋，所述钢筋的外表面开设有灌浆孔，所述钢筋的内部连接有灌浆管，所述钢筋外表面靠近灌浆孔的一侧固定连接有混凝土，所述灌浆管的一端固定连接有堵柱，所述堵柱的一端固定连接有固定块。
该煤矿掘进的支护装置，通过锚杆孔的设置，进而可以对被纵横交错的弱面所切割的块状或破裂状岩石进行加固，提高了岩体结构弱面的抗剪强度，在围岩周边一定的范围内形成一个不仅能维持自身稳定，而且能防止其上部围岩松动和变形的加固拱，从而保持巷道的稳定。
申请人：季可可
地址：277642 山东省枣庄市枣庄矿业集团新安煤业公司
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。
一种新型煤矿掘进支护装置[实用新型专利]
![一种新型煤矿掘进支护装置[实用新型专利]](https://img.taocdn.com/s3/m/64048f3f3186bceb18e8bbaf.png)
专利名称：一种新型煤矿掘进支护装置
专利类型：实用新型专利
发明人：王海波,王宇飞,赵亚军,楚超,王宇东申请号：CN201721260194.4
申请日：20170928
公开号：CN207194815U
公开日：
20180406
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型煤矿掘进支护装置，包括电动机主体和肩带，所述电动机主体的下端外表面固定安装有电池模组，且电动机主体的外表面靠近电池模组上端的位置固定安装有固定把手，所述固定把手内部外表面固定安装有指环扣,所述电动机主体的上端外表面固定安装有稳压器，且稳压器的后端外表面固定安装有电源线，所述电动机主体的一侧外表面固定安装有钻口，且电动机主体的另一侧外表面固定安装有散热器。
本实用新型所述的一种新型煤矿掘进支护装置，设有肩带、挡板与指环扣，能够令装置的携带更加省力，并能增加装置安全性，对使用者起到保护的效果，使手指和装置之间的握持更加紧密，带来更好的使用前景。
申请人：王海波
地址：037003 山西省大同市矿区安全路安全苑-铭苑C区6栋101室
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：谈杰
更多信息请下载全文后查看。
一种多功能煤矿掘进支护装置[实用新型专利]
![一种多功能煤矿掘进支护装置[实用新型专利]](https://img.taocdn.com/s3/m/f791e0c5e2bd960591c67763.png)
专利名称：一种多功能煤矿掘进支护装置
专利类型：实用新型专利
发明人：赵振伟,王平,程猛猛,解小光,徐超,武和平申请号：CN201922342330.X
申请日：20191224
公开号：CN212130526U
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本实用新型涉及支护装置技术领域，尤其是一种多功能煤矿掘进支护装置，包括支撑板，支撑板底部四侧均安装有伸缩杆，支撑板同侧的伸缩杆之间安装有横杆，横杆两端均安装有移动轮，伸缩杆与支撑板相接处安装有加强机构，横杆中部开有安装槽，安装槽内部安装有第一固定轴，第一固定轴上转动套接有转动套，转动套一侧两端均安装有支撑杆，支撑杆与转动套相对的一端底部安装有底板，横杆与支撑杆之间安装有支撑机构，支撑机构包括收纳槽、第二固定轴、定位销、卡槽，收纳槽开设在横杆相对的一侧两端，且第二固定轴安装在收纳槽内部一侧，定位销一端转动安装在固定轴上，卡槽开设在底板一侧，本实用新型方便调节，支撑稳定。
申请人：赵振伟,王平,程猛猛,解小光,徐超
地址：277642 山东省济宁市微山县留庄镇新安煤业公司
国籍：CN
更多信息请下载全文后查看。
一种实用安全的煤矿掘进机掘进调节装置[实用新型专利]
专利名称：一种实用安全的煤矿掘进机掘进调节装置专利类型：实用新型专利
发明人：不公告发明人
申请号：CN201821475834.8
申请日：20180910
公开号：CN208966336U
公开日：
20190611
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种实用安全的煤矿掘进机掘进调节装置，包括机体，所述机体的底端外壁活动套接有套筒，所述套筒与机体间隙配合，所述套筒的底端固定有掘头，所述套筒的左右两侧均固定有支座，所述支座的的顶端贴合有连杆，所述连杆通过第一转轴与支座活动相连。
该实用安全的煤矿掘进机掘进调节装置，通过机体和套筒的配合，通过连杆和压板的配合，通过通孔和横杆的配合，调节压板上通孔与横杆之间的距离，从而对掘头与机体的位置进行调节，通过丝母和丝杠的配合，通过隔板和铆钉的配合，通过套环和轴承的配合，扳动套环的位置，从而对滑块的位置进行固定，防止机体与套筒分离，达到掘头位置的目的，操作简单，实用性能强。
申请人：林天润
地址：516600 广东省汕尾市陆丰市甲子镇元高村委会头股二巷4号
国籍：CN
更多信息请下载全文后查看。
一种煤矿掘进机掘进头的调节设备[发明专利]
专利名称：一种煤矿掘进机掘进头的调节设备专利类型：发明专利
发明人：魏广甫
申请号：CN202010427043.3
申请日：20200519
公开号：CN111550258A
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本发明涉及煤矿掘进机设备技术领域，具体为一种煤矿掘进机掘进头的调节设备，包括掘进机座，掘进机座的上端面前端外壁安装有挡板底座，掘进机座的右侧上端安装有伸缩驱动支架，伸缩驱动支架的端部安装有掘进钻头，有益效果为：本发明通过设置挡板、侧板和前板的配合，实现掘进机座的保护，避免较大的碎石污染物对机座外壁造成冲击挤压伤，同时配合弧面的导向凸起和输送带，从而实现将碎石块及时的运输排出，避免造成持续挤压损伤；通过设置带有伸缩槽和折叠布帘的挡板，从而实现挡板的遮挡位置随伸缩驱动支架角度的调节而上下伸缩，达到调节位置设备的充分保护，配合折叠布帘实现对粉尘的隔绝，大大提高了对设备的保护。
申请人：魏广甫
地址：450000 河南省郑州市中原区高新区莲花街100号
国籍：CN
更多信息请下载全文后查看。
一种具有调节功能的矿用监控装置[发明专利]
专利名称：一种具有调节功能的矿用监控装置专利类型：发明专利
发明人：师鹏军
申请号：CN202011572441.0
申请日：20201228
公开号：CN112728371A
公开日：
20210430
专利内容由知识产权出版社提供
摘要：本发明公开了一种具有调节功能的矿用监控装置，包括安装套筒，所述安装套筒的顶部套设安装有保护套筒，所述安装套筒的上方设置有安装吊杆，所述安装吊杆的顶部设置有安装板，所述安装吊杆的侧壁设置有支撑架，所述支撑架的下方设置有伸缩腔，所述伸缩腔内设置有固定板，所述固定板的下方设置有驱动电机，所述驱动电机的底部设置有推进腔，所述推进腔内壁开设有推进螺纹，与现有技术相比，本发明的有益效果是：在使用时，安装吊杆进行顶部安装与固定，实现安装的稳定性，且在安装套筒的侧壁有多个安装孔，可以实现在监控的时候进行多个角度与无死角进行监控，可以在监控的时候实现对矿内的环境进行监控。
申请人：西安淦沟电子科技有限公司
地址：710000 陕西省西安市高新区兴隆街办兴隆社区一区13号楼12403号
国籍：CN
更多信息请下载全文后查看。
一种煤矿巷道掘进辅助支护装置[实用新型专利]
专利名称：一种煤矿巷道掘进辅助支护装置专利类型：实用新型专利
发明人：许晓峰
申请号：CN202021901467.0
申请日：20200903
公开号：CN213063600U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种煤矿巷道掘进辅助支护装置，包括第一撑板和第二撑板，所述第一撑板和第二撑板相对的一端活动连接，所述第一撑板和第二撑板的另一端均设有连接件，所述第一撑板和第二撑板的底面且靠近连接件处设有液压撑杆组件。
本实用新型中，在完成巷道开挖后，通过第一撑板和第二撑板在液压撑杆组件的作用下即可完成初步支护，保证人工支护人员的安全作业，之后可将灌浆设备与灌浆口连接，进行灌浆作业，混凝土会通过溢流孔溢出，将第一撑板和第二撑板与巷道顶壁之间的间隙充满，并在混凝土凝固后，使得混凝土与巷道构成一体，第一撑板和第二撑板不仅提高了混凝土的结构强度同时与混凝土共同作用，提高支护结构的成体强度。
申请人：许晓峰
地址：234000 安徽省宿州市埇桥区南关办事处西昌路302号
国籍：CN
代理机构：合肥中博知信知识产权代理有限公司
代理人：李金标
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920202748.8
(22)申请日 2019.02.16
(73)专利权人 杜慧玉
地址 037031 山西省大同市矿区雁东街1号
楼1号
(72)发明人 杜慧玉 皇甫旭光 张飞 高雄
赵利东 朱晓庆 孙江鑫 赵跃文
张敏敏
(74)专利代理机构 太原新航路知识产权代理事
务所(特殊普通合伙) 14112
代理人 王云峰
(51)Int.Cl.
E21D 23/16(2006.01)
E21D 23/04(2006.01)
E21D 23/08(2006.01)
(54)实用新型名称
一种具有调节功能的煤矿掘进支护装置
(57)摘要
本实用新型涉及煤矿开采技术领域，公开了
一种具有调节功能的煤矿掘进支护装置，针对现
有的支护装置不可以根据实际需求调节支撑的
角度和支撑的方向和固定不便的问题，现提出如
下方案，其包括支撑台，所述支撑台上滑动安装
有升降台，支撑台上设有液压缸，液压缸的活塞
杆与升降台固定，所述升降台的顶部转动安装有
转轴，所述转轴的顶部固定有转盘，转盘的顶部
固定有支柱，支柱的顶部铰接有支撑块，所述转
盘的顶部滑动有调节块，调节块上铰接有调节
杆，调节杆的一端与支撑块铰接，所述支撑台的
一侧铰接有抓杆。
本实用新型实现支护装置的支
撑调节，可以根据实际的支撑环境进行支撑的角
度、方向的调节，装置方便固定，固定稳定，易于
推广。
权利要求书1页 说明书3页 附图3页CN 209457960 U 2019.10.01
C N 209457960
U
权 利 要 求 书1/1页CN 209457960 U
1.一种具有调节功能的煤矿掘进支护装置，包括支撑台（1），其特征在于，所述支撑台（1）上滑动安装有升降台（2），支撑台（1）上设有液压缸（3），液压缸（3）的活塞杆与升降台（2）固定，所述升降台（2）的顶部转动安装有转轴（4），所述转轴（4）的顶部固定有转盘（5），转盘（5）的顶部固定有支柱（6），支柱（6）的顶部铰接有支撑块（7），所述转盘（5）的顶部滑动有调节块（10），调节块（10）上铰接有调节杆（8），调节杆（8）的一端与支撑块（7）铰接，所述支撑台（1）的一侧铰接有抓杆（11），所述抓杆（11）上铰接有操作杆（12），支撑台（1）的一侧设有气缸（13），气缸（13）的活塞杆与操作杆（12）铰接。
2.根据权利要求1所述的一种具有调节功能的煤矿掘进支护装置，其特征在于，所述转盘（5）的顶部安装有推杆电机（9），转盘（5）的顶部开设有滑槽，调节块（10）与滑槽的内壁滑动连接，推杆电机（9）的输出轴与调节块（10）固定。
3.根据权利要求1所述的一种具有调节功能的煤矿掘进支护装置，其特征在于，所述升降台（2）上设有空腔（15），转轴（4）的底部延伸至空腔（15）内并与空腔（15）的底部内壁转动连接，转轴（4）上套设有蜗轮（17），所述空腔（15）内转动安装有蜗杆（16），蜗杆（16）与空腔（15）啮合。
4.根据权利要求3所述的一种具有调节功能的煤矿掘进支护装置，其特征在于，所述蜗杆（16）的一端延伸至升降台（2）的一侧并固定套设有齿轮（18），升降台（2）的一侧滑动安装有齿条（19），齿条（19）与齿轮（18）啮合。
5.根据权利要求4所述的一种具有调节功能的煤矿掘进支护装置，其特征在于，所述升降台（2）的一侧安装有电动伸缩杆（20），电动伸缩杆（20）的活塞杆与齿条（19）固定。
6.根据权利要求1所述的一种具有调节功能的煤矿掘进支护装置，其特征在于，所述支撑台（1）的底部四角位置固定有滑轮（14），滑轮（14）为万向轮。
2。
