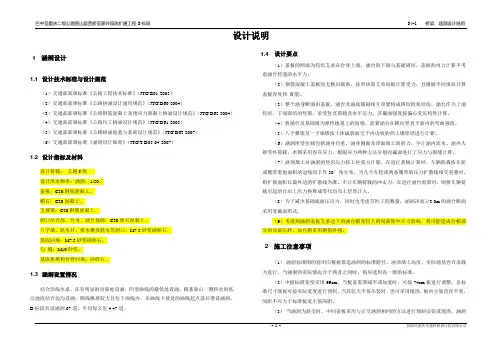

巴中至重庆二级公路营山县西桥至蓼叶段改扩建工程 D 标段 S4-1 桥梁、涵洞设计说明- 1 - 招商局重庆交通科研设计院有限公司设计说明1 涵洞设计1.1 设计技术标准与设计规范（1）交通部部颁标准《公路工程技术标准》（JTG B01-2003） （2）交通部部颁标准《公路桥涵设计通用规范》（JTG D60-2004）（3）交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） （4）交通部部颁标准《公路圬工桥涵设计规范》（JTG D61-2005） （5）交通部部颁标准《公路桥涵地基与基础设计规范》（JTG D63-2007） （6）交通部部颁标准《涵洞设计细则》（JTG/T D65-04-2007）1.2 设计指标及材料设计荷载： 公路-I 级 设计洪水频率：涵洞：1/50。
盖板：C30钢筋混凝土。
帽石：C20混凝土。
支撑梁：C20钢筋混凝土。
洞口结合部、台身、涵台基础：C20卵石混凝土。
八字墙、跌水井、排水槽及跌水等洞口：M7.5砂浆砌卵石。
基底回填：M7.5砂浆砌卵石。
勾 缝：M10砂浆。
基底换填和台背回填：砂砾石。
1.3 涵洞设置情况结合沿线水系，在有明显的沟渠处设涵；凹型曲线的最低处设涵；路基靠山一侧积水的低洼地段结合边沟设涵；路线纵坡较大且位于曲线内，在曲线下坡处的曲线起点前后增设涵洞。
D 标段共设涵洞67道，平均每公里4.47道。
1.4 设计要点（1）盖板的两端为铰结支承在台身上端，涵台的下端与基础固结，盖板的内力计算不考虑涵台传递的水平力。
（2）钢筋混凝土盖板间无横向联系，按单块简支单向板计算受力，且根据不同填高计算盖板厚度和 配筋。
（3）整个涵身断面由盖板、涵台及涵底铺砌相互顶紧构成四铰框架结构。
涵台作为上端铰结、下端固结的竖梁，承受竖直荷载及水平压力，其截面强度按偏心受压构件计算。
（4）将涵台及基础视为弹性地基上的短梁，验算涵台在横向竖直平面内的弯曲强度。
涵洞说明
钢筋砼盖板暗涵说明
说明：
1.图中尺寸除标高以米计外,其余均以厘米计。
2.洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。
3.进出口为排水通畅可作适当开挖。
4.本涵洞桩号$z,本涵洞为$h,涵洞轴线与路中线法向夹角为$f。
5.本涵洞采用《JT/GQB003-2003》进行设计。
5.本涵洞采用《河北省小桥涵手册》进行参考设计。
斜交涵说明（盖板涵）
说明：
1.图中尺寸除标高以米计外,其余均以厘米计。
2.洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。
3.进出口为排水通畅可作适当开挖。
4.本涵洞桩号$z,本涵洞为$h,涵洞轴线与路中线法向夹角为$f。
2.洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。
3.进出口为排水通畅可作适当开挖。
4.本涵洞桩号$z,本涵洞为$h,涵洞轴线
与路中线法向夹角为$f。
5.本涵洞采用《JT/GQB004-73》和《JT/GQB007-73》进行设计。
6.本涵洞的设计标高为中心断面标高,施工时应按路线纵坡对左右
钢筋砼盖板明涵说明
说明：
1.图中尺寸除标高以米计外,其余均以厘米计。
2.洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。
3.进出口为排水通畅可作适当开挖。
4.本涵洞桩
5.本涵洞采用《JT/GQB004-73》和《JT/GQB007-73》进行设计。
5.本涵洞采用《JT/GQB004-91》进行设计。
斜交涵说明（圆管涵）
说明：
1.图中尺寸除标高以米计外,其余均以厘米计。
说明（涵洞）

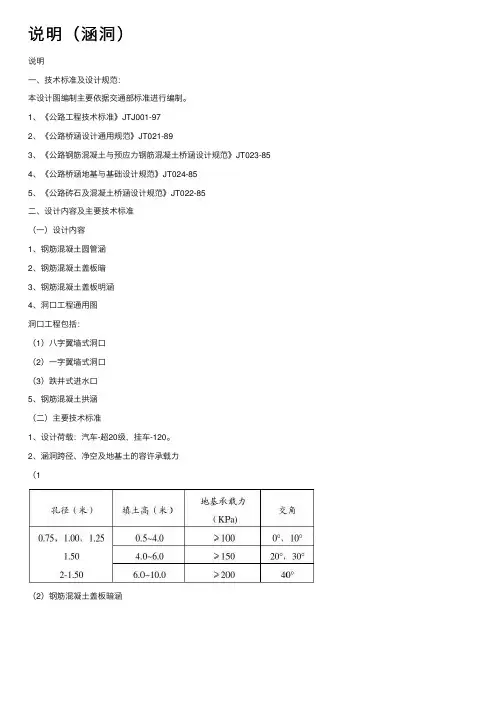

说明（涵洞）说明⼀、技术标准及设计规范：本设计图编制主要依据交通部标准进⾏编制。
1、《公路⼯程技术标准》JTJ001-972、《公路桥涵设计通⽤规范》JT021-893、《公路钢筋混凝⼟与预应⼒钢筋混凝⼟桥涵设计规范》JT023-854、《公路桥涵地基与基础设计规范》JT024-855、《公路砖⽯及混凝⼟桥涵设计规范》JT022-85⼆、设计内容及主要技术标准（⼀）设计内容1、钢筋混凝⼟圆管涵2、钢筋混凝⼟盖板暗3、钢筋混凝⼟盖板明涵4、洞⼝⼯程通⽤图洞⼝⼯程包括：（1）⼋字翼墙式洞⼝（2）⼀字翼墙式洞⼝（3）跌井式进⽔⼝5、钢筋混凝⼟拱涵（⼆）主要技术标准1、设计荷载：汽车-超20级，挂车-120。
2、涵洞跨径、净空及地基⼟的容许承载⼒（1（2）钢筋混凝⼟盖板暗涵（4三、其他（⼀）本设计图按涵底坡度为平坡时绘制，设计时应按实际地形及设计流量，选择合适的涵底坡度，如涵底纵坡⼩于5%时，则基础及涵底铺砌可倾斜布置，涵底纵坡⼤于5%时，涵治基础底部宜每隔3~5⽶设置防滑横隔墙或把基础做成阶梯形，涵底纵坡⼤于10%时，涵洞洞⾝及基础应分段做成阶梯形。
（⼆）本设计图未考虑涵洞预留拱度，施⼯时可参考施⼯技术规范办理。
说明（⼀）⼀、主要材料：1、管⾝砼：30号砼。
2、管⾝钢筋：纵向钢筋采⽤I级钢筋；螺旋主筋采⽤II级钢筋。
3、基础：管⾝基础采⽤20号砼，⼋字墙、⼀字墙基础均采⽤15号砼。
4，洞⼝：1)⼋字墙⾝和⼀字墙⾝及帽⽯采⽤20号砼。
2)洞⼝铺砌、⼀字墙护坡、隔⽔墙均采⽤7.5号浆砌⽚⽯，⽚⽯标号不⼩于30号。
3)勾缝材料⽤7.5号砂浆。
⼆、设计要点：（⼀）设计计算：1、采⽤容许应⼒、极限应⼒两种⽅法分别对截⾯进⾏了应⼒与裂缝计算。
2、活载计算理论：按刚性管节计算即不考虑管节的变形，也不考虑涵洞顶⼟柱和周围填⼟间的摩擦⼒，采⽤⾓度分布法计算，半⽆限弹性体理论核算。
3、管节配筋按纯弯板断⾯分析，采⽤双向配筋管壁设置内外圈两层钢筋，并根据管径⼤⼩区别配⽤不同等级的钢筋，管节配筋由裂缝控制设计。
涵洞说明书2

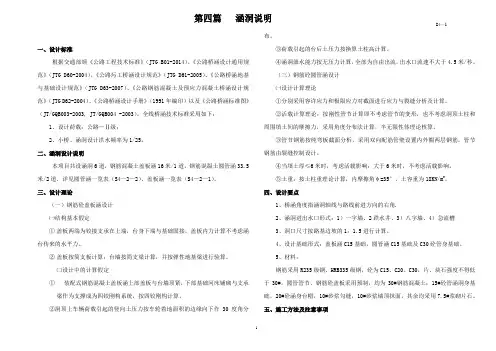

一、设计标准根据交通部颁《公路工程技术标准》（JTG B01-2014）、《公路桥涵设计通用规范》（JTG D60-2004）、《公路圬工桥涵设计规范》（JTG D61-2005）、《公路桥涵地基与基础设计规范》（JTG D63-2007）、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）、《公路桥涵设计手册》（1991年编印）以及《公路桥涵标准图》（JT/GQB003-2003, JT/GQB004 -2003）。
全线桥涵技术标准采用如下：1、设计荷载：公路—Ⅱ级；2、小桥、涵洞设计洪水频率为1/25。
二、涵洞设计说明本项目共设涵洞6道，钢筋混凝土盖板涵16米/1道，钢筋混凝土圆管涵33.5米/2道，详见圆管涵一览表（S4—2—2）、盖板涵一览表（S4—2—1）。
三、设计理论（一）钢筋砼盖板涵设计㈠结构基本假定①盖板两端为铰接支承在上端，台身下端与基础固接，盖板内力计算不考虑涵台传来的水平力。
②盖板按简支板计算；台墙按简支梁计算，并按弹性地基梁进行验算。
㈡设计中的计算假定①装配式钢筋混凝土盖板涵上部盖板与台墙顶紧，下部基础河床铺砌与支承梁作为支撑成为四铰刚构系统，按四铰刚构计算。
②洞顶上车辆荷载引起的竖向土压力按车轮着地面积的边缘向下作30度角分布。
③荷载引起的台后土压力按换算土柱高计算。
④涵洞泄水能力按无压力计算，全部为自由出流，出水口流速不大于4.5米/秒。
（三）钢筋砼圆管涵设计㈠设计计算理论①分别采用容许应力和极限应力对截面进行应力与裂缝分析及计算。
②活载计算理论：按刚性管节计算即不考虑管节的变形，也不考虑洞顶土柱和周围填土间的摩擦力，采用角度分布法计算，半无限性体理论核算。
③管节钢筋按纯弯板截面分析，采用双向配筋管壁设置内外圈两层钢筋，管节钢筋由裂缝控制设计。
④当填土厚≤6米时，考虑活载影响；大于6米时，不考虑活载影响。
⑤土重：按土柱重理论计算，内摩擦角φ=35°，土容重为18KN/m3。
涵洞说明
涵洞、通道涵、涵式小桥设计说明涵洞、通道涵、涵式小桥设计说明一、技术标准及规范1、交通部部颁标准《公路工程技术标准》JTG B01-2003。
2、交通部部颁标准《公路桥涵设计通用规范》JTG D60-2004。
3、交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
4、交通部部颁标准《公路桥涵地基及基础设计规范》JTG63-2007。
5、交通部部颁标准《公路工程混凝土结构防腐蚀技术规范》JTG/TB07-01-2006。
6、交通部部颁标准《公路涵洞设计细则》JTG/T D65-04--2007。
7、钢筋混凝土箱涵参考：JT/GQB 016-2000。
8、其它相关标准及规范二、主要技术指标1、设计荷载：公路－I级。
2、设计洪水频率：1/100。
3、地震动峰值加速度值：0.1g。
三、主要材料1、圆管涵：管节采用C40混凝土，钢筋采用R235、HRB335钢筋，管基采用C20混凝土；帽石、端墙墙身及基础采用C25混凝土；八字墙墙身及基础采用C20片石砼；洞口铺砌、隔水墙采用M7.5砂浆砌片石，片石标号不小于30号。
2、盖板涵（用于跨径不大于4m，且填土高小于8m的盖板涵）：3、盖板涵及涵式小桥（除跨径不大于4m，且填土高小于8m的盖板涵外）：4、箱涵：涵身及翼墙采用C30混凝土，钢筋采用II级钢筋；涵身基础采用C20混凝土；洞口河床铺砌、隔水墙、锥形护坡均采用M7.5砂浆砌片石及M7.5砂浆勾缝。
四、设计要点根据实地调查的有关资料及地方要求，结合桥梁兼排水通道的设置情况，综合考虑布设涵洞、通道。
根据地基承载力、路基填土高度、设计流量及材料来源分别选用了圆管涵、盖板涵、箱涵、涵式小桥。
其中箱涵涵顶填土高度＜0.5m时视为明涵。
明涵需要设置搭板，在箱涵涵身设置牛腿。
箱涵温度应力按±10°C考虑，并考虑了底板、侧墙与顶板分期浇筑时的混凝土的收缩影响，故施工时按降温10°C处理。
涵洞设计说明c.doc
桥 梁 涵 洞一、桥涵设计依据、标准及采用情况1.桥涵设计依据及主要技术标准1) 交通部部颁《公路工程技术标准》(JTG B01——2003)。
2) 交通部部颁《公路工程水文勘测设计规范》 (JTG C30——2002)。
3) 交通部部颁《公路桥涵设计通用规范》 (JTG D60—2004)。
4) 交通部部颁《公路圬工桥涵设计规范》 (JTG D61—2005)。
5) 交通部部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》 (JTG D62—2004)。
6) 交通部部颁《公路桥涵地基与基础设计规范》 (JTG D63——2007)。
7) 交通部部颁《公路工程抗震设计规程》(JTJ004——89)。
8) 省交通厅颁《安徽省改建公路工程技术标准》2002-12-20发布，2003-01-01实施。
2.设计荷载：公路—Ⅰ级；3.地震动峰值加速度系数：根据《XX 省地震动峰值加速度区划图》确定该地区地震动峰值加速度系数。
4.设计洪水频率：涵洞1/100。
5.涵洞宽度：涵洞与路基同宽.6.主要结构形式为：钢筋砼盖板涵和钢筋混凝土圆管涵。
二、沿线桥梁、涵洞分布情况全线无桥梁，共设置涵洞四处，K0+140为1-4X4m 盖板涵， K0+286处为φ1.0m 的圆管涵，K1+006处为1-4X3m 的盖板涵，K1+143处为1-4X4m 的盖板涵。
三、涵洞1. 主要材料：材料规格以设计图纸中标明为准，一般材料规格如下：盖板涵：盖板采用C30砼，钢筋为R235钢筋和HRB335钢筋，台身采用M10浆砌片石，基础及洞口构造采用M7.5浆砌片石。
圆管涵：管身混凝土为C25；螺旋形主钢筋为R235,直径为6.5mm ，纵向钢筋为R235,直径为8mm ；管基为C10砼和砂砾垫层；帽石为C20混凝土；端墙、端墙基础、洞口铺砌、隔水墙、锥坡为M7.5浆砌片石；M7.5砂浆勾缝。
2.施工要点：盖板涵：(1) 装配式钢筋混凝土盖板涵每块板宽采用99cm 、74cm ，涵洞的中间部分均采用每块宽为99cm 的正交板，涵洞两端采用预制盖板74cm 进行调整涵长，板的块数取整数。
涵洞设计说明
涵洞设计说明4.1技术标准与设计规范：1）中华人民共和国交通部部颁标准《公路工程技术标准》（JTG B01-2003）。
2）中华人民共和国交通部部颁标准《公路桥涵设计通用规范》（JTG D60-2004）。
3）中华人民共和国交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）。
4）中华人民共和国交通部部颁标准《公路砖石及混凝土桥涵设计规范》（JTG D61-2005）。
5）中华人民共和国交通部部颁标准《公路涵洞设计细则》（JTG/T D65-2007）。
4.2 技术指标1）净跨径： 1.0m2）斜度：0°（涵洞轴线与路线法线之夹角）3）荷载等级：公路-Ⅰ级4）涵洞类型：圆管涵5）地基容许承载力：250KPa6）本设计段共1道圆管涵4.3 主要材料1）圆管涵：C30钢筋混凝土2）帽石：C25混凝土3）管涵基础：C15混凝土3）基础垫层：砂砾石4.4 设计要点1）圆管涵管节配筋按纯弯板断面分析。
2）活载计算理论：按刚性管节计算，即不考虑管节的变形，也不考虑涵洞顶土柱和周围填土间的摩擦力。
3）在涵底地基容许承载力较低而不满足相应图纸中容许承载力要求时，必须对地基进行加固处理，以符合设计要求。
4）涵洞过水流量按无压力式涵洞设计。
5）涵顶填土高度控制范围：0～4m。
4.5 施工要点1）预制管节，建议采用离心法旋转成型的工艺，工厂集中预制，或向水泥制管厂订制。
管节分段长度，分别为1.0m和0.5m(调整涵长用)。
管节必须在混凝土达到设计强度的70％以后，才能脱模、堆放和运输。
脱模时应在管壁上注明适用的填土高度。
2）管节接头采用热沥青浸炼的麻絮填塞，管内和管外各填一半，不得从管外一次填满，最后用满涂热沥青的油毛毡围裹两道。
3）管涵基础、垫层应按设计要求铺设，必须注意平整，砂砾垫层必须均匀、密实。
4）沿涵长每隔4～6米设一道沉降缝。
另外在涵洞基础襟边以上，沿接缝、沉降缝周围设置20厘米，顶宽25厘米的粘土保护层。
涵洞通用图说明
涵洞通⽤图说明涵洞通⽤图1 本图适应范围1、钢筋砼圆管涵：孔径0.75m、1.0m、1.25m , 管顶填⼟⾼度0.5-10.0m。
2、钢筋砼盖板涵（通道）：跨径1.5、2.0、2.5、3.0、3.5、4.0、5.0、6.0m。
3、倒虹吸：竖井式倒虹吸管中圆管采⽤1.0m，斜倒虹吸管中圆管采⽤1.0m。
4、洞⼝形式：井字洞⼝、⼋字洞⼝5、路基边坡：1:1.5，1:1.75。
2 设计说明及施⼯注意事项1、设计荷载：公路—Ⅰ级。
2、钢筋砼圆管涵：1）管节分段长度分别为1.0m和0.5m；2）各种斜交及正交⾓度的涵洞长度，可通过基本管节，斜管节和端墙调整以适⽤各种情况。
3）涵洞顶上及涵⾝两侧在不⼩于两倍孔径范围内的填⼟须分层对称夯实，压实度达到96%。
4）涵⾝每隔4～6 m应设沉降缝⼀道，对于地基⼟质发⽣变化，基础埋置深度不⼀或基础对地基的压⼒发⽣变化，以及基础填挖交界处，也应设置沉降缝。
3、钢筋砼盖板涵1）预制盖板按99cm和74cm两种宽度绘制，若需变更盖板宽度，可参照本图的配筋根数，按实际板宽进⾏折算。
2）当为斜交涵洞时，洞⼝两端盖板设计为梯形盖板，可预制安装或现场浇筑。
3）必须在预制盖板的强度达到设计强度的70%时，⽅能脱模吊运。
4）盖板块件堆放时采⽤两点搁置，可⽤钢丝绳捆绑吊装。
5）当涵洞的基底⼟承载⼒⼩于本图所拟定的容许范围时，此时可在基底铺砌⼲砌⽚⽯、设置砂砾⽯、碎⽯或砂垫层，提⾼基底⼟承载⼒。
6）台后在不⼩于两倍孔径范围内，选⽤透⽔性能良好的砂质⼟或砂砾⼟等对称分层夯实。
7）分离式基础涵洞铺砌采⽤7.5号砂浆砌40cm厚度双层⽚⽯，砌筑时应保证砂浆填满，以起到⽀撑及承受冲刷的作⽤。
8）整体式基础钢筋混凝⼟盖板涵涵台及基础采⽤C20混凝⼟,以提⾼整体强度。
9）⾼填⼟钢筋混凝⼟盖板涵涵台采⽤C30混凝⼟,基础材料对于1.5×2.0m采⽤C20混凝⼟,其余孔径采⽤C25混凝⼟。
4、倒虹吸1）竖井式倒虹吸管中圆管的配筋参见钢筋混凝⼟圆管涵的配筋。
